人教版九年级物理全册 17.2 欧姆定律 课件 （共23张PPT）

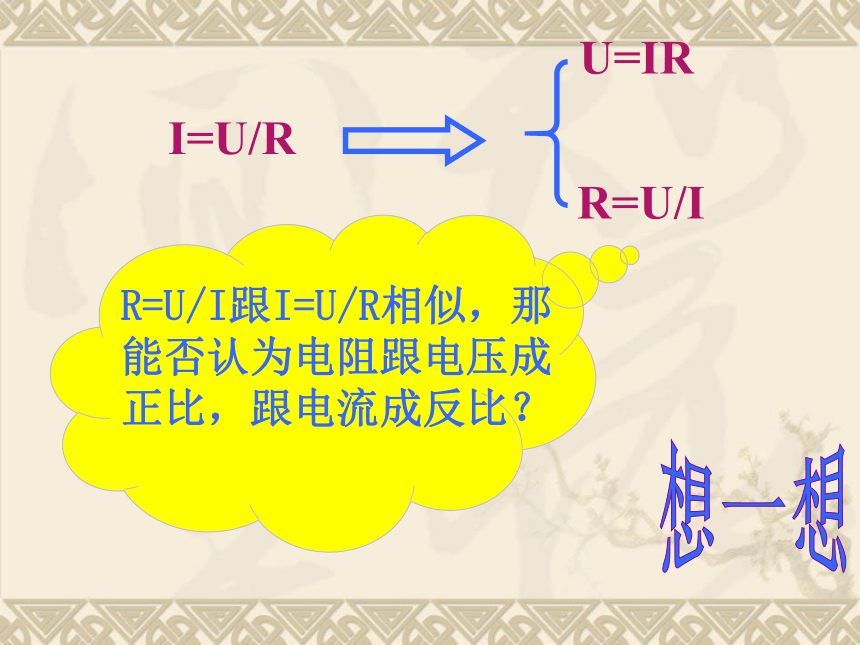

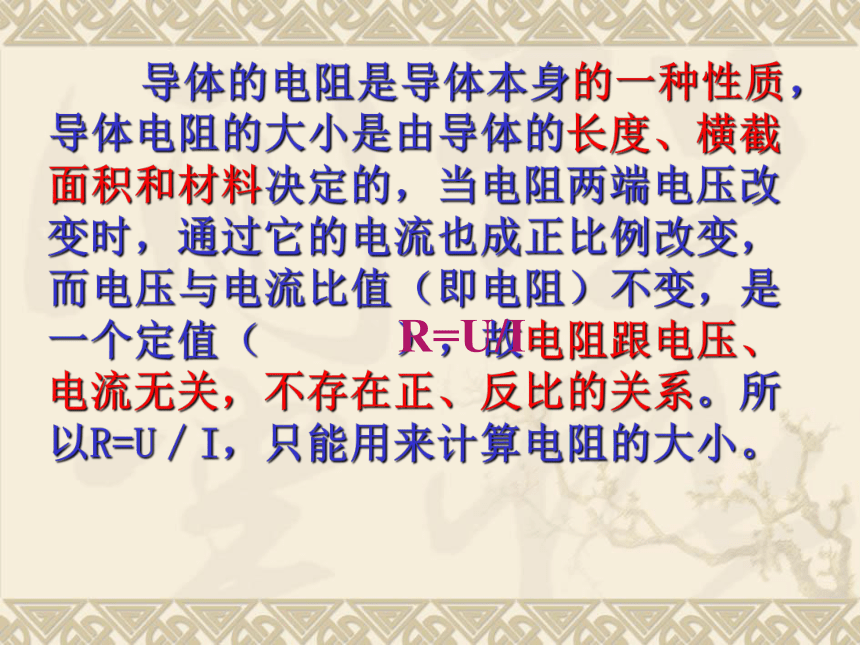

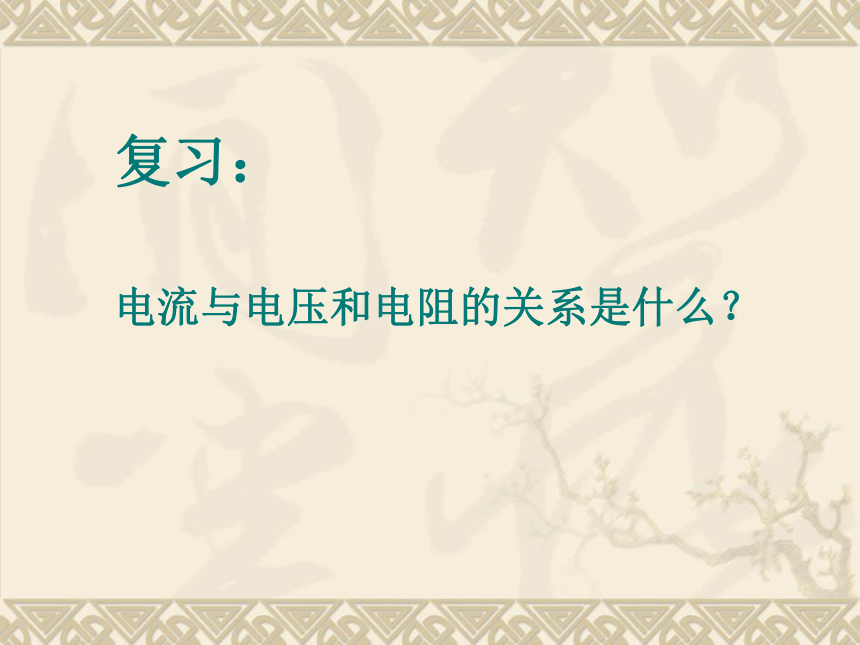

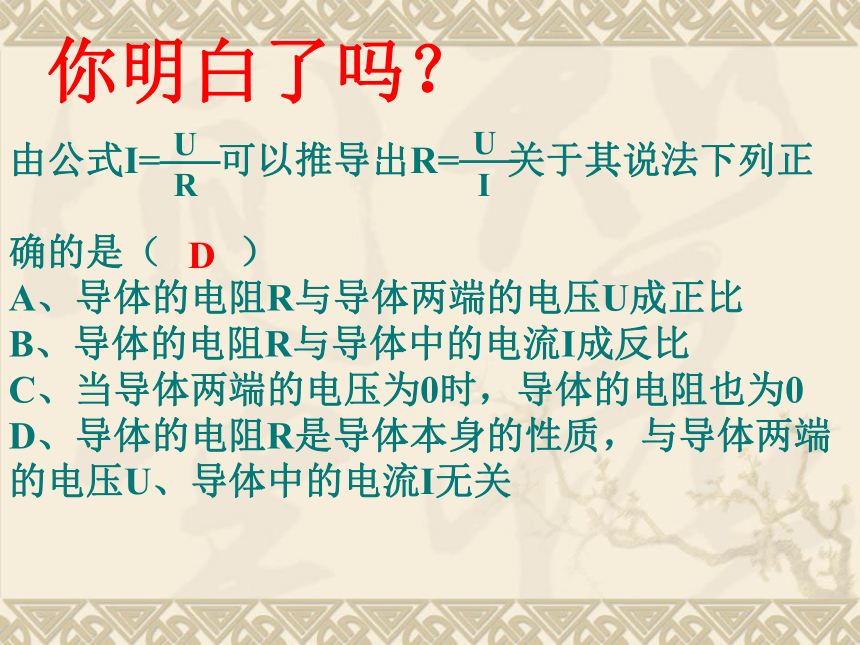

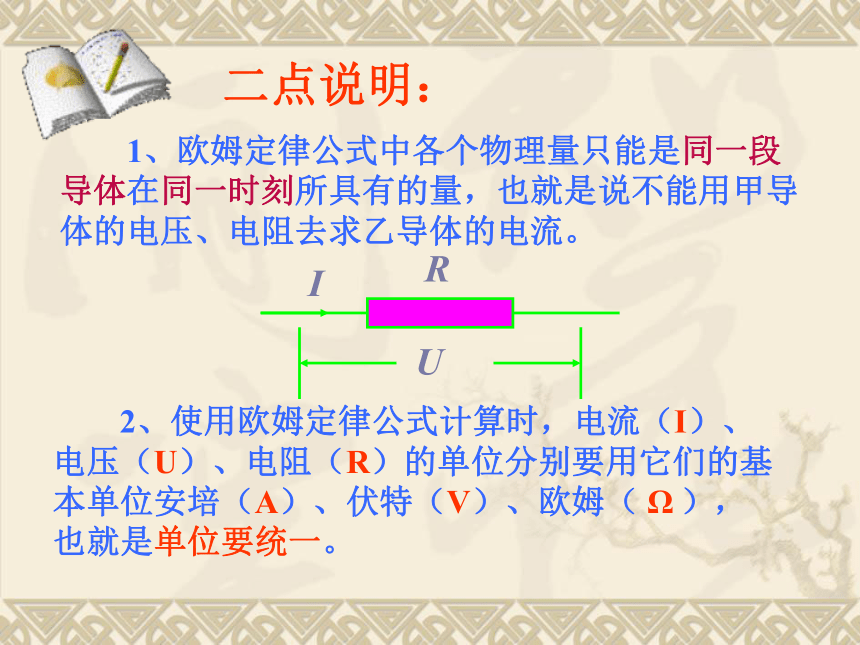

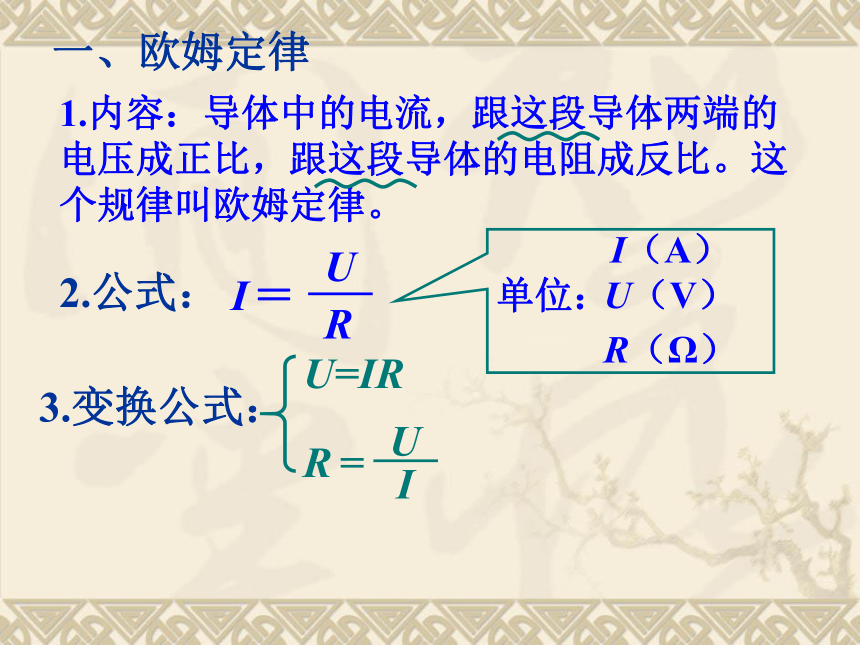

课件23张PPT。欧姆定律复习：电流与电压和电阻的关系是什么？一、欧姆定律1.内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。2.公式：3.变换公式：U=IR 1、欧姆定律公式中各个物理量只能是同一段导体在同一时刻所具有的量，也就是说不能用甲导体的电压、电阻去求乙导体的电流。二点说明： 2、使用欧姆定律公式计算时，电流（I）、电压（U）、电阻（R）的单位分别要用它们的基本单位安培（A）、伏特（V）、欧姆（ Ω ），也就是单位要统一。R=U/I跟I=U/R相似，那能否认为电阻跟电压成正比，跟电流成反比？想一想 导体的电阻是导体本身的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的，当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流比值（即电阻）不变，是一个定值（ ），故电阻跟电压、电流无关，不存在正、反比的关系。所以R=U／I，只能用来计算电阻的大小。R=U/I由公式I= 可以推导出R= 关于其说法下列正
确的是（ ）
A、导体的电阻R与导体两端的电压U成正比
B、导体的电阻R与导体中的电流I成反比
C、当导体两端的电压为0时，导体的电阻也为0

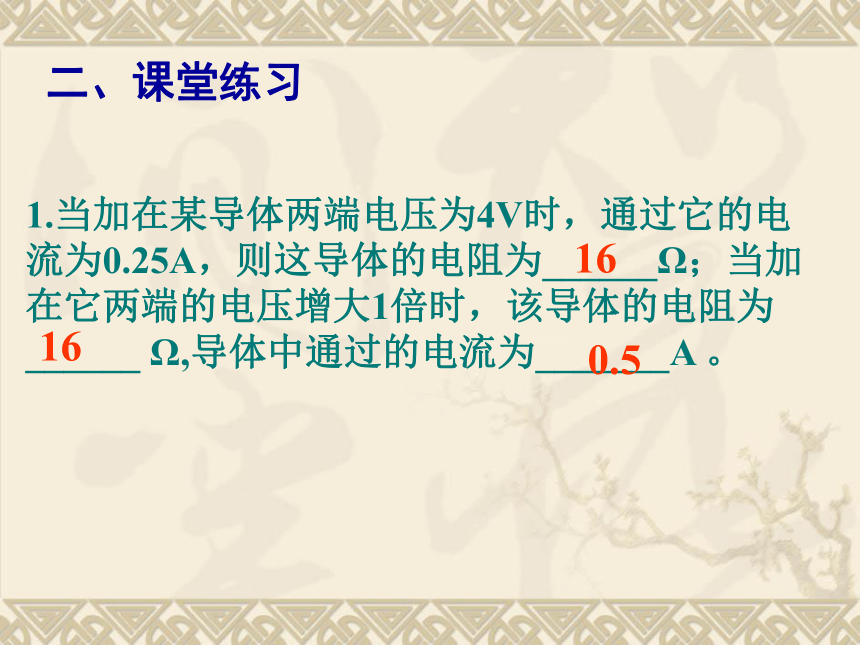

D、导体的电阻R是导体本身的性质，与导体两端的电压U、导体中的电流I无关D你明白了吗？二、课堂练习1.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为______Ω；当加在它两端的电压增大1倍时，该导体的电阻为______ Ω,导体中通过的电流为_______A 。160.5162.试根据欧姆定律，完成下列表格。4155欧姆定律的应用 例题1:一只电灯泡正常工作时的灯丝电阻是242欧，如果电灯线路的电压是220伏，求灯丝中通过的电流。㈠已知电压、电阻，求电流例题2：一个电热水器工作时电热丝的电阻是22欧，通过的电流是10安，求电热水器工作时两端的电压。解：已知R＝22欧，I＝10安U＝IR＝10安×22欧＝220伏答：电压是220伏。㈡已知电阻、电流，求电压例题3：一个定值电阻与一个滑动变阻器串联后接在电源上，用电压表测得定值电阻两端的电压是6伏，又用电流表测得通过定值电阻的电流是0.3安，求这个定值电阻的阻值。解：已知U＝6伏，I＝0.3安 ＝ ＝20欧答：阻值是20欧。㈢已知电流、电压，求电阻1.有甲乙两导体，甲导体的电阻是2Ω，两端电压是2V；乙导体的电阻是４Ω，两端电压是8V。某学生计算甲导体中的电流I甲时，列出：课堂练习　　试指出以上计算过程错在何处？并用正确的方法计算出甲乙两导体中通过的电流值。误将乙导体两端的电压作为甲导体两端的电压。答：正解：2.加在某一电阻器两端的电压为5V时，通过它的电流是0.5 A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？已知：已知：U1=5V，I1=0.5A求：R=？解：U2=20V，R=10 Ω解：求：I2=？3、某电流表的电阻约为0.1Ω，它的量程是0.6A，如将这个电流表直接连接到2V的蓄电池的两极上，会产生什么后果？ 德国物理学家欧姆用 的方法研究了电流与电压和电阻的关系，得到导体中的电流跟导体两端的电压成 ，跟导体的电阻成 。其数学表达式为 ，其中I、U、R三者是对 电路而言。巩固训练2 当某段导体两端的电压是3伏特时，通过它的电流是0.6A,则导体的电阻是 欧姆;当导体两端的电压减小一半时,则导体的电阻是 欧姆.3.一个20欧姆的电阻,接在4节干电池串联的电源上,要测得这个电阻的电流和两端的电压,电流表和电压表选的量程应为
A.0-0.6A, 0-3V B.0-0.6A 0-15V
C.0-3A 0-3A D.0-3A 0-15V
4.当滑片P向右移动时,电压表和电流表的读数将如何变化?如图所示,电源电压不变,当开关由闭合到断开时,两电流表的示数如何变化?断开时闭合时U56.如图所示的电路中,电源电压为6V,电压表示数为4V,则电流表示数为 A,R1的阻值是 欧姆.等效电路6V=4Ω4V7.如图所示当开关由断开到闭合时,各表的示数如何变化?
