人教版九年级物理全册 19.1 家庭电路 课件 （共33张PPT）

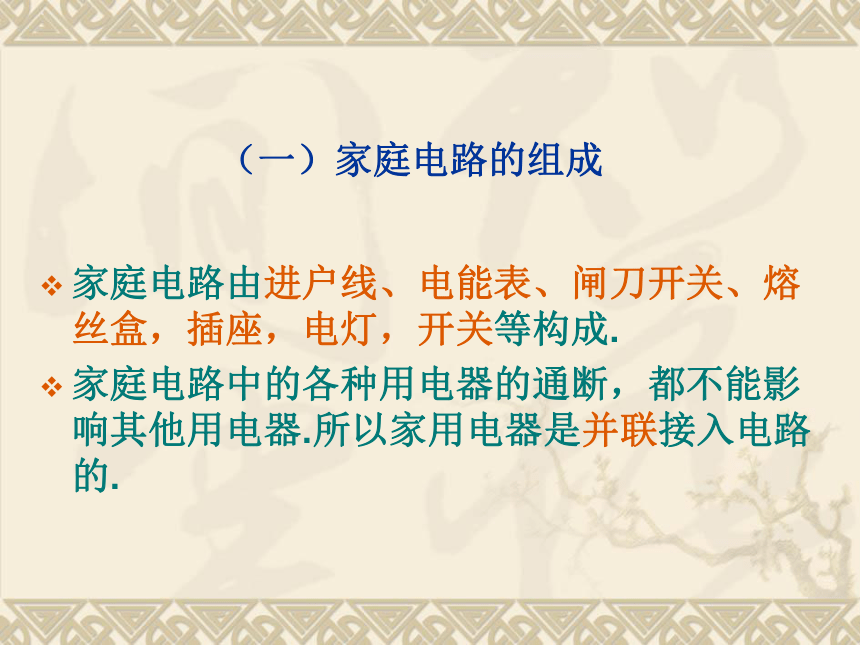

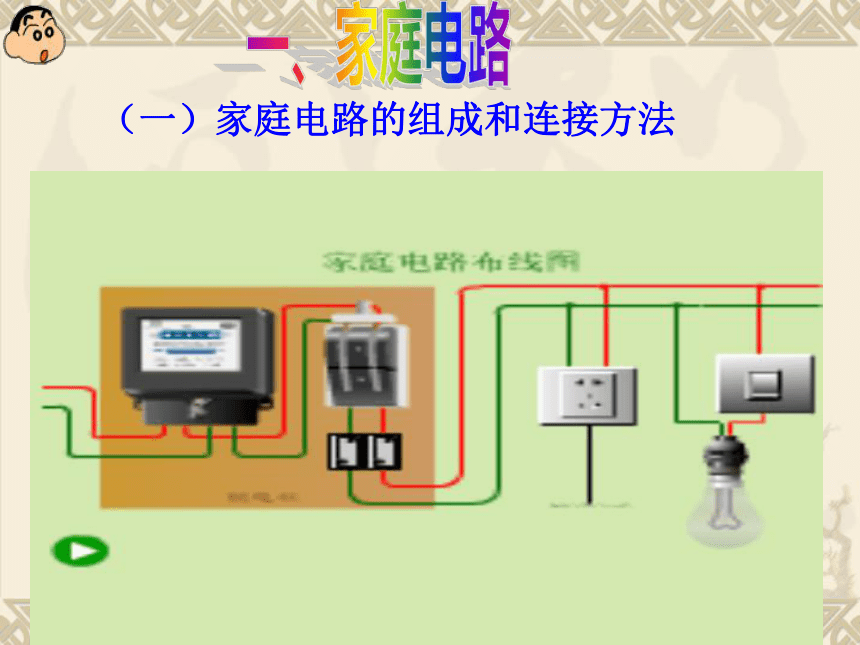

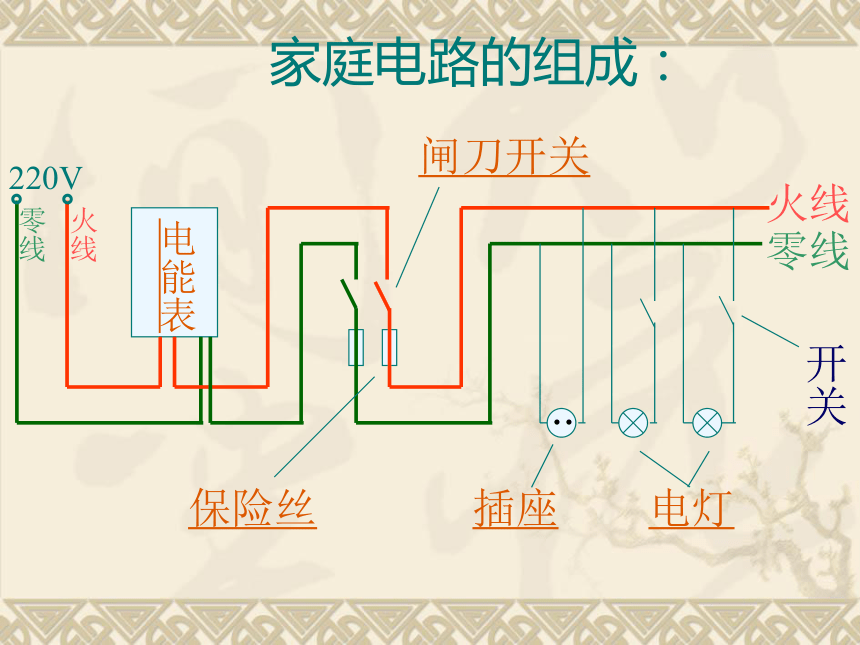

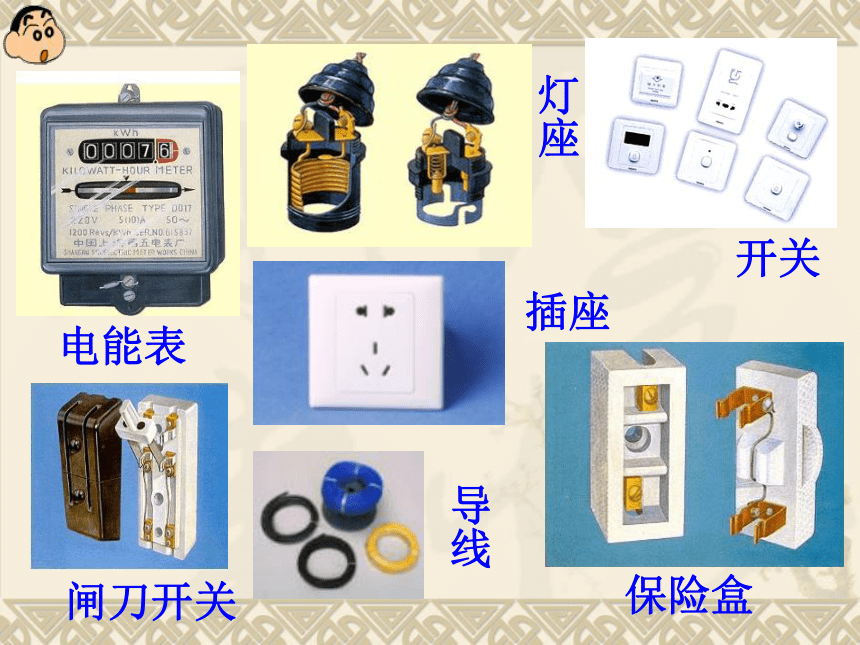

课件33张PPT。 家庭电路你们会安装这个家庭电路吗？想知道它是怎么安装的吗？电能表 插座保险盒开关闸刀开关灯座导线（一）家庭电路的组成和连接方法一、家庭电路家庭电路的组成：。220V火线零线电能表保险丝闸刀开关插座电灯开关。火线零线 （一）家庭电路的组成
家庭电路由进户线、电能表、闸刀开关、熔丝盒，插座，电灯，开关等构成.
家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是并联接入电路的.

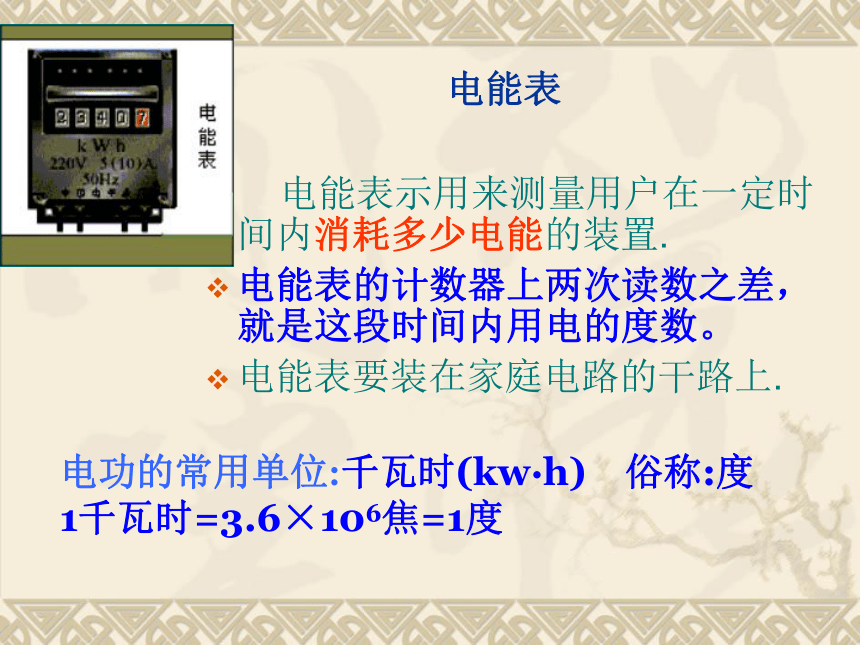

我（进户线）是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫相线（俗称火线）， 另一个叫零线。火线和零线之间有220伏的电压，零线和地之间没有电压。电能表
电能表示用来测量用户在一定时 间内消耗多少电能的装置.
电能表的计数器上两次读数之差，就是这段时间内用电的度数。
电能表要装在家庭电路的干路上.
电功的常用单位:千瓦时(kw·h) 俗称:度1千瓦时=3.6×106焦=1度

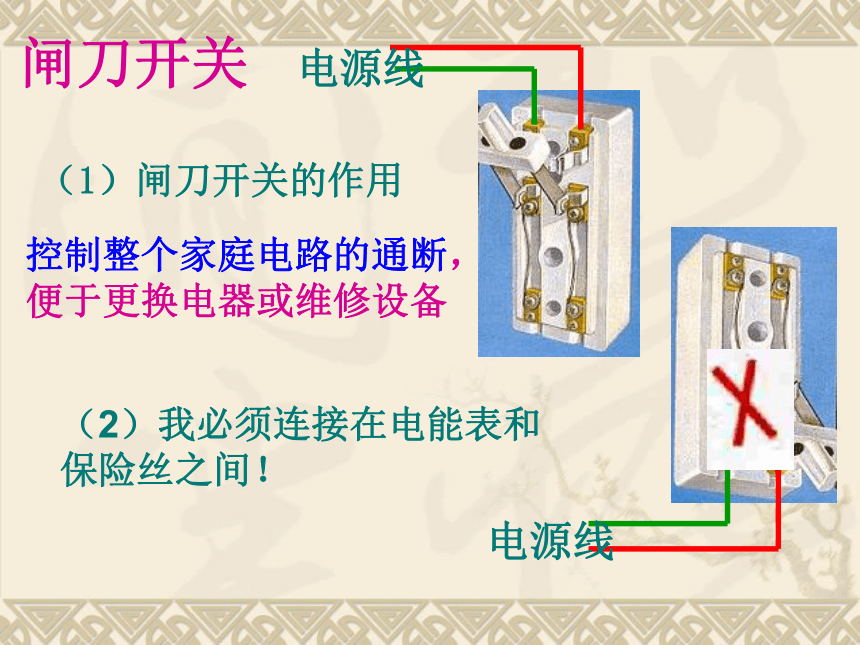

（1）闸刀开关的作用闸刀开关控制整个家庭电路的通断，
便于更换电器或维修设备（2）我必须连接在电能表和
保险丝之间！电流过大会造成火灾事故，采取什么措施来防止事故的发生？在电路里安装保护装置——保险丝。在家庭电路中，因为短路或功率过大有时会出现电流过大的现象。我掌控整个家庭电路的安全，我应

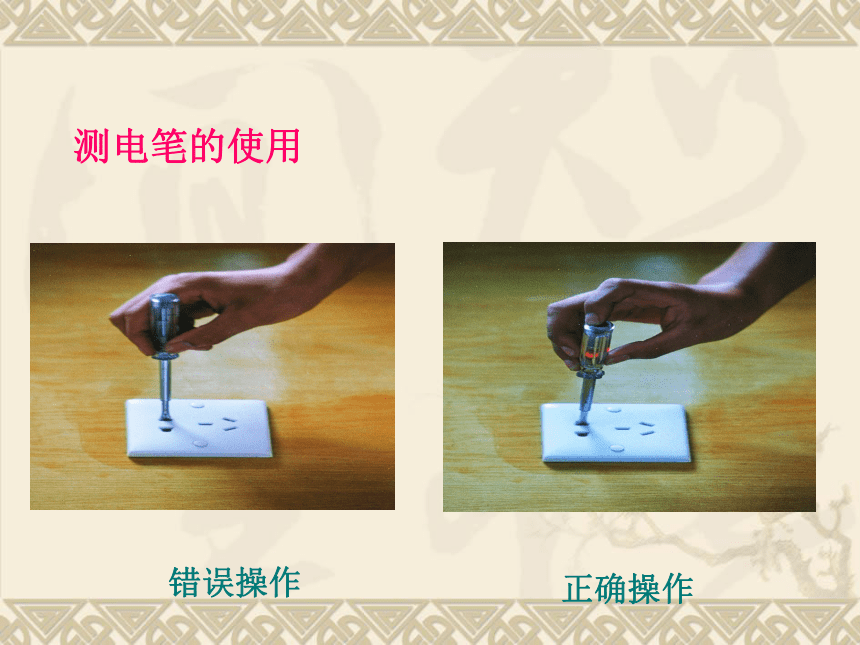

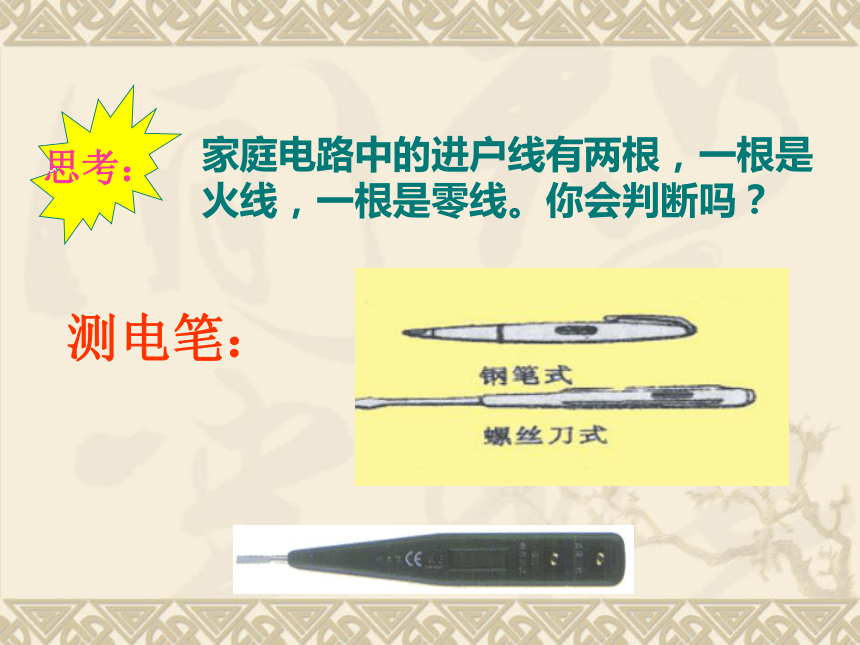

在( ) 路上落户干家庭电路中的进户线有两根，一根是火线，一根是零线。你会判断吗？思考：测电笔：错误操作正确操作测电笔的使用测电笔的使用手触笔尾金属体；
笔尖金属体触火线时氖管发光，触零线时氖管不发光正确错误手没触笔尾金属体，笔尖金属体触火线时，氖管仍不会发光绝对不能用手接触笔尖金属体注意：1、家庭电路中开关不能单独作为一个支路，必须和它控制的用电器串联后接入电路中。
2、用电器接入电路的顺序：
火线——开关——用电器——零线√×中心锡块处应接火线，防止螺旋带电.我是插座，在家庭电路中我相当于“预备役部队”，不常用的或可以移动的用电器，都要我把它们连接到电路中，使用时只要把插头插入插孔中就可以。插座一般有两孔式和三孔式之分。两孔式插座左孔是零线右孔是火线，而三孔式插座多了一个接地线。“左零右火上接地”用电器金属外壳当把用电器上的三脚插头插入三孔插座后，除了把
用电器的用电部位接入电路外，还把用电器的金
属外壳与大地连接起来三孔插座与三线插头同是漏电，为何反差如此大？电流过大时自动断开俗称跳闸，排除故障后，合上开关即可如果发生了触电事故，漏电保护器会迅速切断电源，对人起到保护作用。新型的保险装置是附加在总开关上，叫做空气开关。空气开关与漏电保护器:1、如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的 就会起作用，它会迅速切断电路，对人起保护作用。
2、现在新型的保险装置是 ，当电流过大时会使开关自动断开，切断电路，俗称 。漏电保护器空气开关跳闸三孔
插座接
地
线接地
符号我的布线要求是“火线零线并排走，竖直布线火在右，水平布线火在上，火接开关再进座，零线直接进灯座。”图①中接线有几处错误？请逐一指出并加以
说明。
用笔画线表示导线，把如图所示的引出线a、b、c、d、e 、f正确连入电路.巩固训练：1.测电笔是用来 辨别 线和 线的，手应该接触笔尾的 ，笔尖接触一根电线，如果氖管发光，表示接触的是 线,否则是 线。
2.一标有“220V 5A”的电能表能否容纳一个
“220V 1000W ”的电炉使用？还可以接入
一盏200W的电灯吗？
3. 家庭电路中各盏灯应 联，开关与它所
控制 的电灯应是 联，插座与电灯应
是 联，保险盒和用电器应 联。5.如右图所示，火线和零线均完好，但S闭合后灯不亮，用测电笔测试图中a、b、c、d、e、f各点，结果只有a点能使测电笔氖管发光，则故障是(?????)
A、ab间电线断路?B、cd间电线断路?C、ef间电线断路?D、灯泡的灯丝断了6.如右上图所示,?表示两盏白炽灯的两只插座的安装电路图,?其中一项安装错误的是（　）A、插座C?????B、插座D　　C、A?灯及开关　　　D、B?灯及开关7.在验收新装修好的家庭照明电路时，打开熔断器，将一盏灯泡接在尚未装保险丝的两个接线柱上，发现其亮度与在老房子内的插座上使用时相同。这说明新安装的电路（???）
A、发生短路????B、发生断路?????C、完全符合要求???D、故障无法判断8.如下图是楼梯照明灯的电路。S1，S2均为双连开关，其中最理想的方案是(??????)9.某学校文艺会演时，科学组的老师给大家表演了一个“不怕电”的节目（请勿模仿）。首先王老师将一盏白炽电灯接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头(如右图)。李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是(????)?
A、王老师有特异功能，确实不怕电????????B、王老师的双手戴着绝缘手套?
C、在人、灯替换之时，有人将零线断开了D、在人、灯替换之时，有人将火线断开了
