人教版九年级物理全册 19.3 安全用电 课件 （共37张PPT）

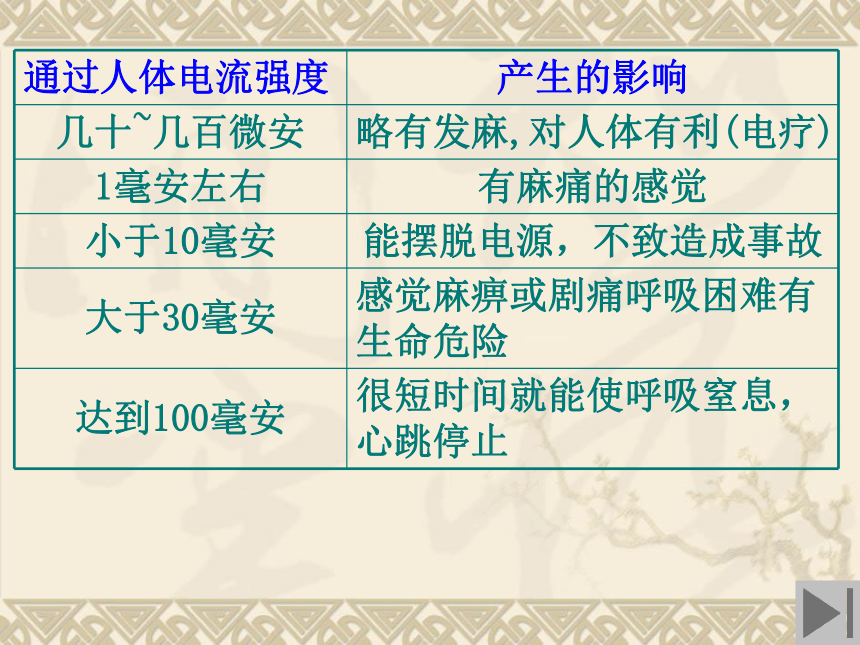

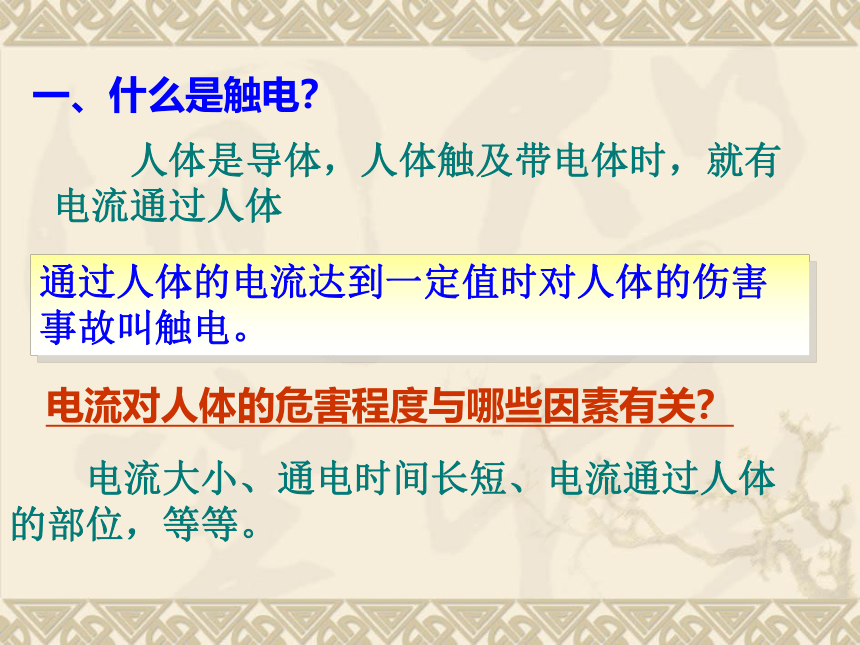

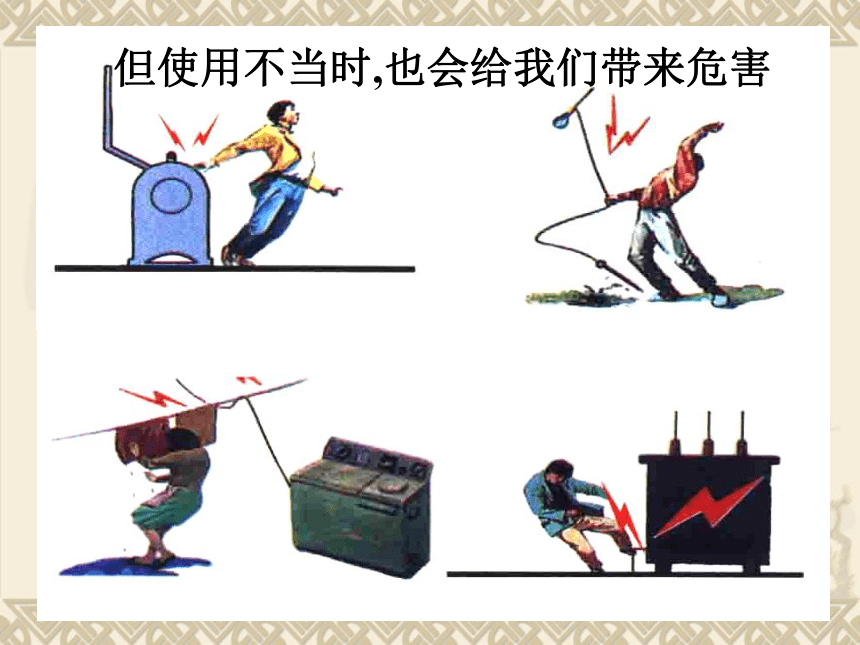

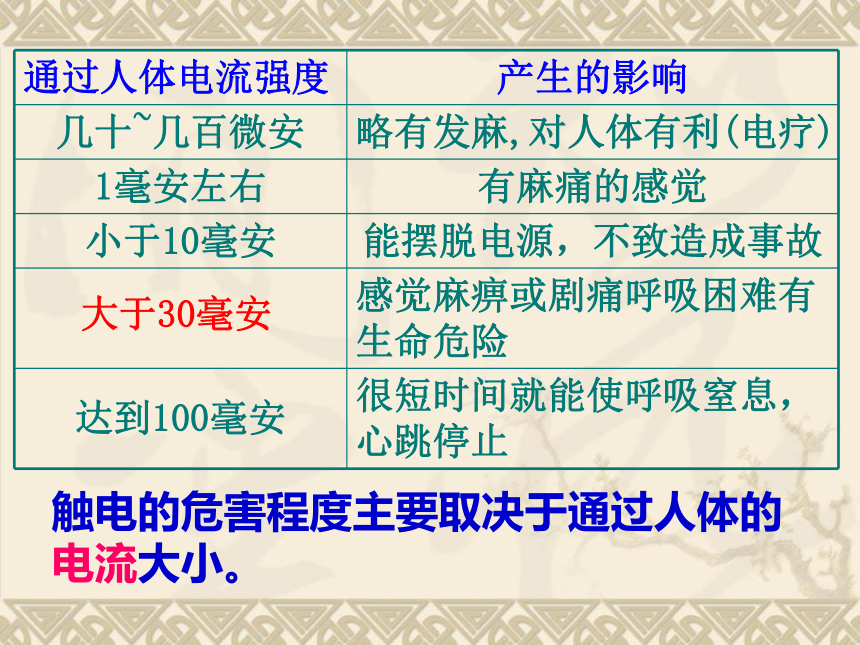

课件37张PPT。第三节 安全用电电给人类生活带来了极大的方便但使用不当时,也会给我们带来危害一、什么是触电？触电的危害程度主要取决于通过人体的电流大小。大于30毫安 人体是导体，人体触及带电体时，就有电流通过人体一、什么是触电？通过人体的电流达到一定值时对人体的伤害事故叫触电。电流对人体的危害程度与哪些因素有关？ 电流大小、通电时间长短、电流通过人体的部位，等等。

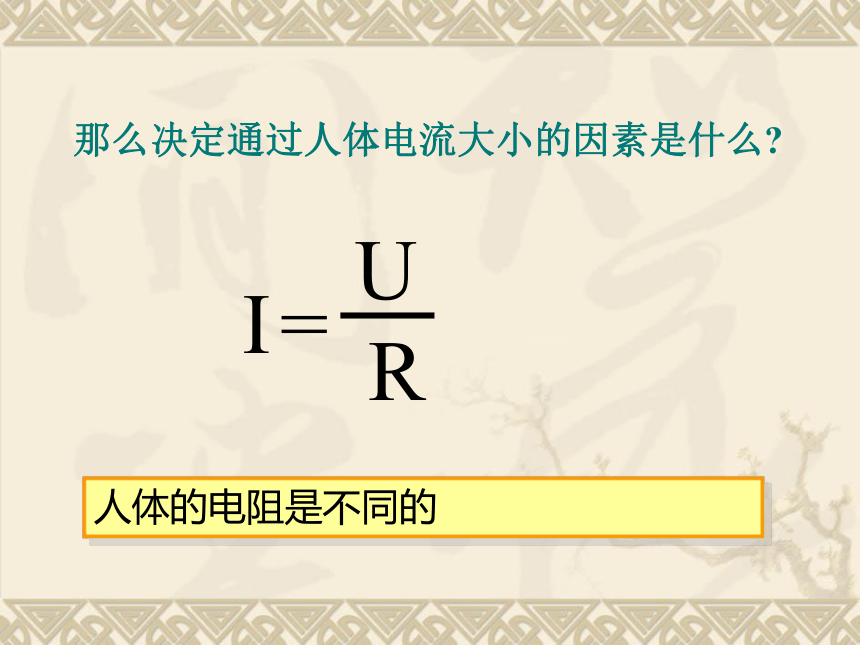

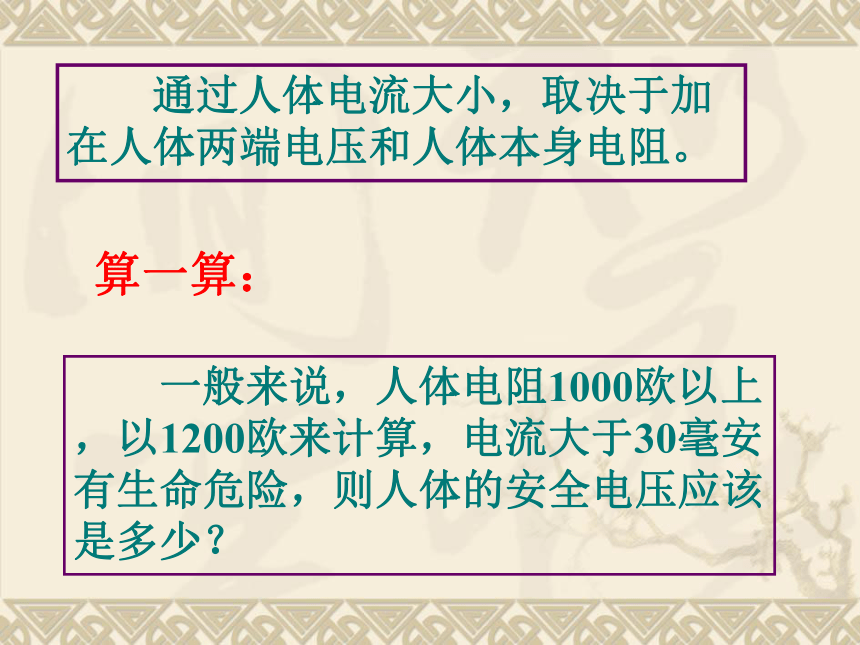

人体的电阻是不同的那么决定通过人体电流大小的因素是什么? 通过人体电流大小，取决于加在人体两端电压和人体本身电阻。算一算： 一般来说，人体电阻1000欧以上
，以1200欧来计算，电流大于30毫安
有生命危险，则人体的安全电压应该

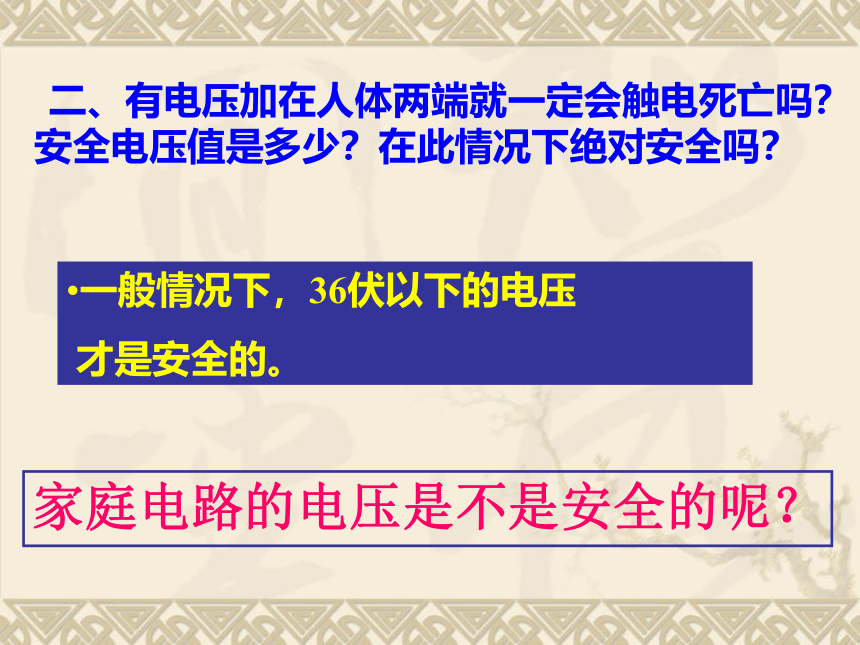

是多少？ 二、有电压加在人体两端就一定会触电死亡吗？安全电压值是多少？在此情况下绝对安全吗？一般情况下，36伏以下的电压

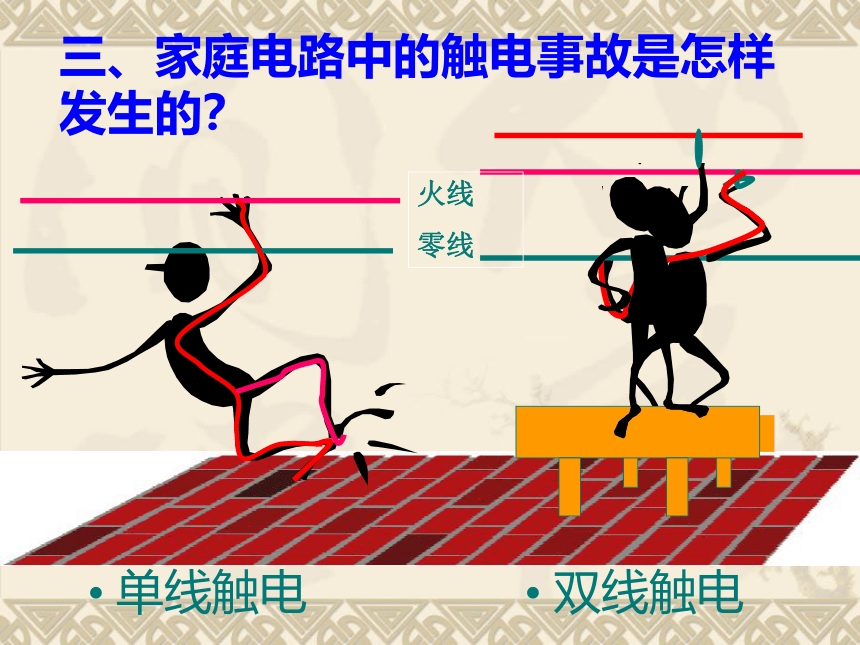

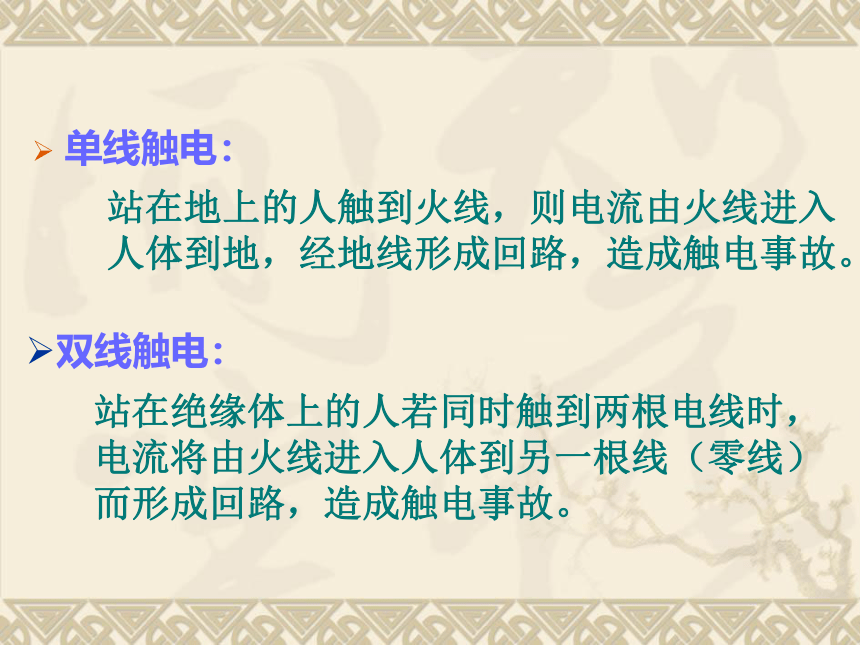

才是安全的。家庭电路的电压是不是安全的呢？三、家庭电路中的触电事故是怎样发生的？ 单线触电 双线触电单线触电：双线触电：站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。一般家庭电路中的触电事故都是
直接或间接与火线接触而造成的。四、触电的急救措施该怎么办呢？火灾时要首先切断电源，再泼水。拉电闸、人工呼吸、救护车低压触电的形式及处理方法：高压危险你知道这是什么标志吗？五、高压触电的两种形式高压电弧触电 高压带电体不但不能接触，而且不能靠近．高压触电有两种：
（1）电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电．
(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电高压触电的形式及处理方法：六、家庭电路安全用电的常识 日常用电时，应特别警惕的是本来不该带电的物体带了电，本来是绝缘的物体的却不绝缘了。所以应该注意：
(1)防止灯座、插头、电线等绝缘部分损坏；
(2)保持绝缘部分干燥；
(3)避免电线跟其它金属物接触；
(4)定期检查及时维修线路及用电设备。七、家庭电路及其它电路安全用电常识时应切断电源
擦灯泡和灯具要在上面晾衣服
架空线是裸线不壳要接地线
家用电器外架空线远一些
电视天线应离1234八、安全用电原则：不接触低压带电体
不靠近高压带电体（低压勿摸，高压勿近）雷电触电什么是雷电?在雷雨天气，云团上常带有
大量电荷，云团与云团之间，
或云团与大地之间可发生强烈的放电现象，发光、发声、就是闪电和雷．云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时电流可达几万安至十几万安。
雷电是大气中一种剧烈的放电现象放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。所以高大的建筑物等要装有避雷装置，确保安全。注意防雷 雷电的路径往往经过地面突起的部分，像树木、高大建筑物、室外天线等。所以我们避雨不要躲在高大建筑物下.
较高的室外天线、建筑物等要装设避雷装置，叫做避雷针。
　　建筑物上的避雷针高压输电铁塔上面有两条防雷的导线板书：触电课堂训练提问：人体接触220V裸线触电，而鸟儿2脚站在高压裸电线上却相安无事，这是为什么？
A、鸟儿电阻小
B、鸟儿干燥不导电
C、鸟儿两只脚在同一根线上
D、鸟儿体积小分析：人和鸟都是导体，人站在地上和220V火线接触造成触电事故，高压电线上的电压是指两根高压线之间或高压线与地面之间的电压，鸟儿两只脚站在同一根高压线上且靠很近，电压很小，故不触电√1、安全用电的原则是 ， 。一般情况下， 的电压是安全电压。练一练不接触低压带电体，不靠近高压带电体。 低于36伏 2、下列关于人体触电的说法正确的是（ ）
A．只要有电流通过人体就会发生触电事故
B．只有高压电才会发生触电事故，低压电路不会触电
C．发现有人触电，应迅速把他拉开，使他脱离电源
D．高压电不但接触会触电，就是靠近它也会发生触电事故
D 3、为了用电安全，下列注意点中不正确的是( )
A.不准用剪刀或绝缘柄破损的钳子剪带电的导线
B.不准在电线上晾衣服
C.发现有人触电时，应立即用手将他拉离电源
D.发现输电线的断头落在地上，不要走近，更不准去拾
C 如果因为电线短路而失火，能否立即用水去灭火？为什么？不能，因不纯净的水可导电，会加重灾情．必须迅速切断电源，用砂土、灭火器扑灭火焰．1、当发现有人触电时，应该立即（ ）
A 空手将触电人拉开
B 将电源线拉开，立即将病人送医院
C 赶快找电工师傅来处理
D 拉下闸刀或用干木棒将电源线挑开，
立即人工呼吸D课堂练习：2、某同学站在干燥的凳子上检修电灯，以下
操作，不正确又是十分危险的是（ ）
A 一手接触火线进行检修
B 一手接触零线进行检修
C 一手接触火线，另一手扶在水泥墙上
进行检修
D 一手接触零线，另一手扶在水泥墙上
进行检修C3、两节干电池给一只“R=10欧”灯泡正常发光
，通过的电流为____毫安。一般说，通过人
体的电流超过____毫安就有生命危险。问：两节干电池能“触死”人吗？为什么？300304、小李家中的电灯不亮，电冰箱等用电器也
不工作，但检查保险丝没有熔断，用测电
笔测试所有的导线接头及用电器时，测电
笔氖管均发光，则他家的电路故障可能是
（ ）
A 入户电源线的火线某处断路
B 入户电源线的零线某处断路
C 入户电源线的某处火线和零线短路
D 供电局停电B5、右图所示，哪一个
元件接错了？（ ）
A 灯A及S1
B 灯B及S2
C 插座C
D 插座DC6、某教室装有“220V 40w”日光灯7盏，教室保险丝应采用（ ） A一根细铜丝 B一根额定电流是1.00A的保险丝 C一根额定电流是1.25A的保险丝 D一根额定电流是1.35A的保险丝7、小明家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。他家应采用额定电流等于或稍大于 A保险丝。
