人教版九年级物理全册 20.3 电磁继电器 课件 （共27张PPT）

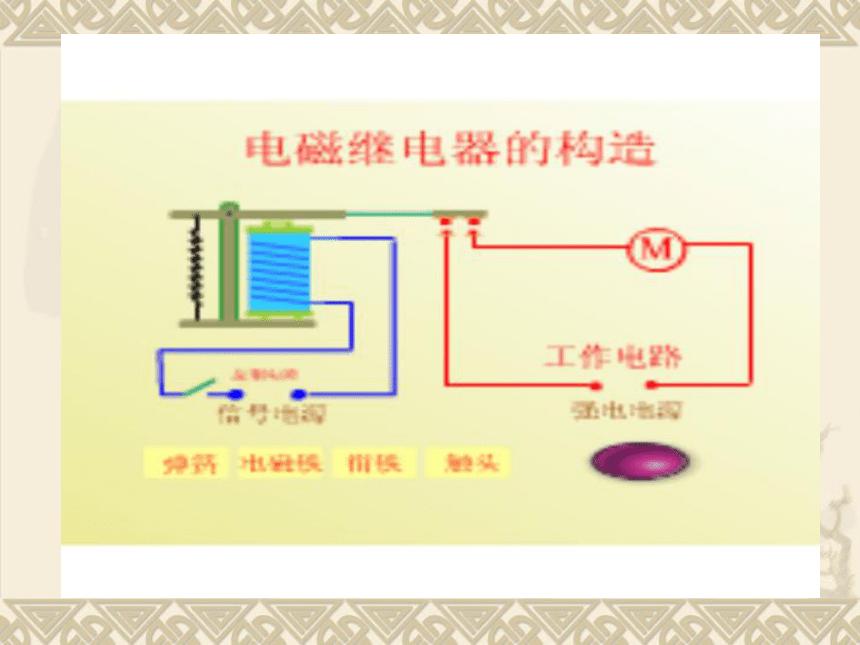

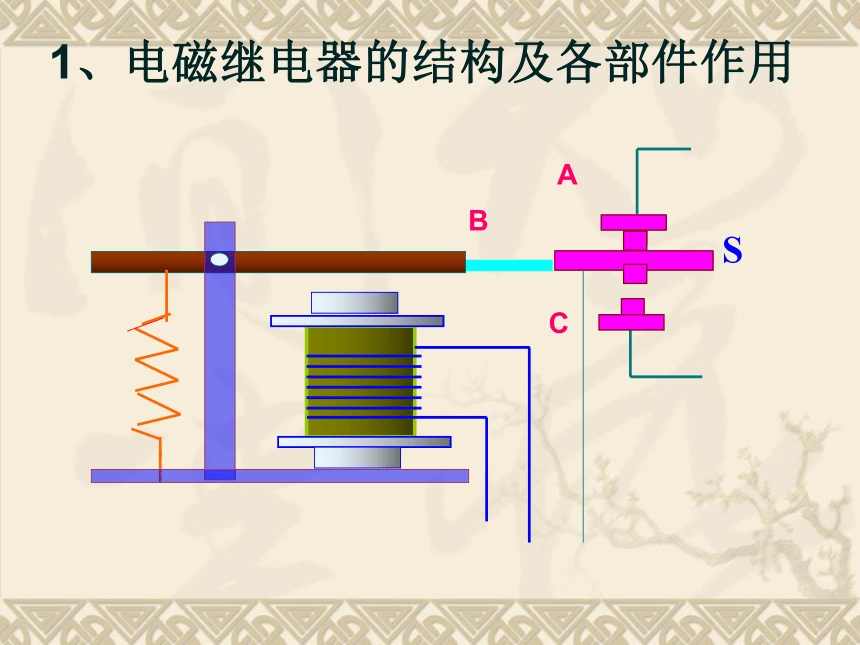

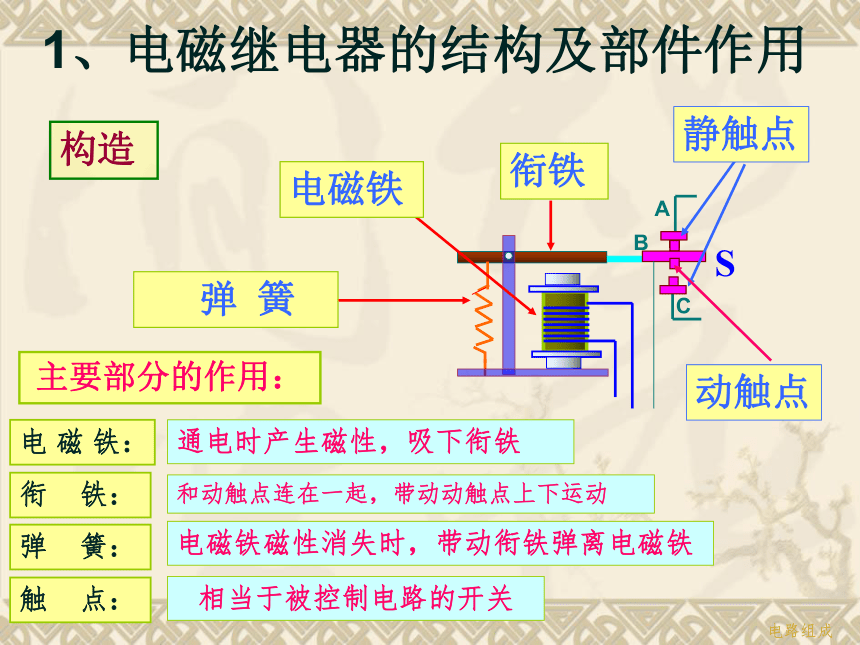

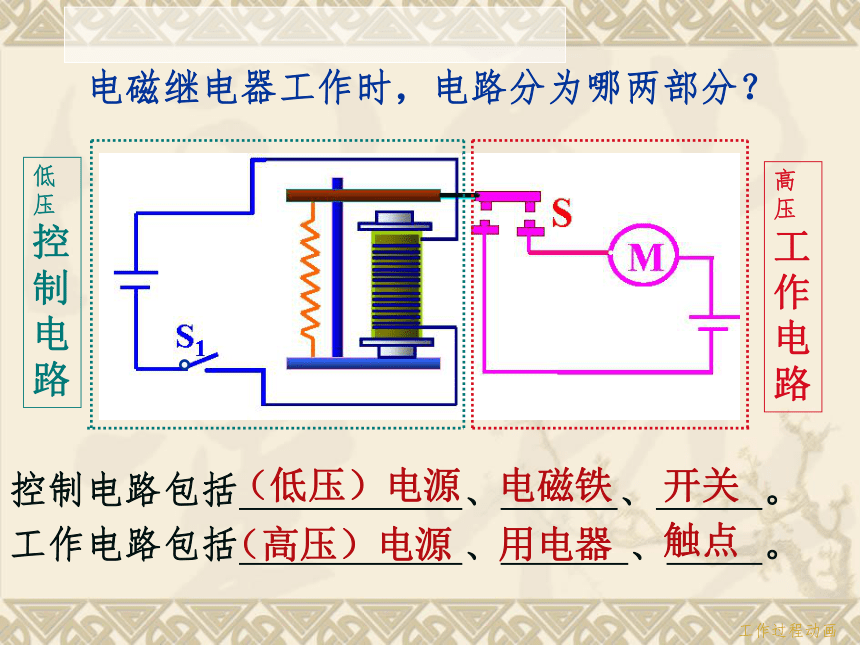

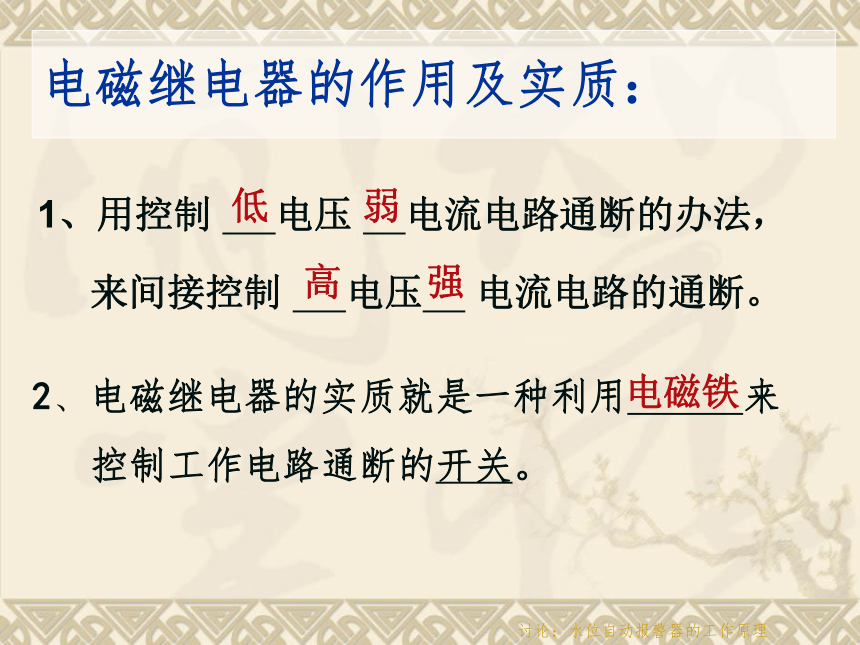

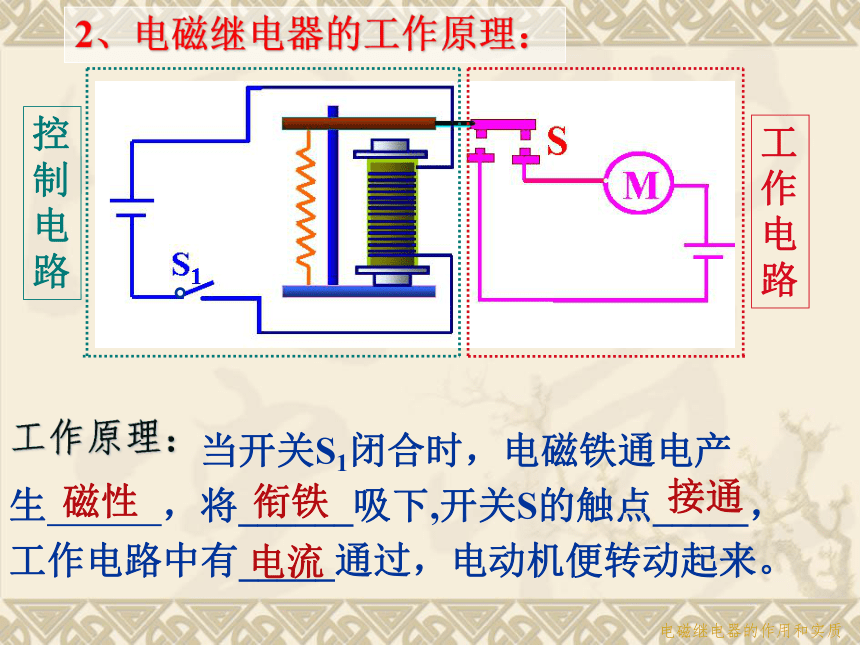

课件27张PPT。电磁继电器1、电磁继电器的结构及各部件作用ACB构造主要部分的作用：电 磁 铁：衔 铁：弹 簧：触 点：1、电磁继电器的结构及部件作用ACB通电时产生磁性，吸下衔铁和动触点连在一起，带动动触点上下运动电磁铁磁性消失时，带动衔铁弹离电磁铁相当于被控制电路的开关电路组成低压控制电路高压工作电路 电磁继电器工作时，电路分为哪两部分？控制电路包括 、 、 。工作电路包括 、 、 。（高压）电源触点用电器（低压）电源开关电磁铁工作过程动画工作原理：2、电磁继电器的工作原理： 当开关S1闭合时，电磁铁通电产生 ，将______吸下,开关S的触点_____，工作电路中有_____通过，电动机便转动起来。电流接通衔铁磁性控制电路工作电路电磁继电器的作用和实质电磁继电器的作用及实质：1、用控制 电压 电流电路通断的办法，
来间接控制 电压 电流电路的通断。2、电磁继电器的实质就是一种利用 来

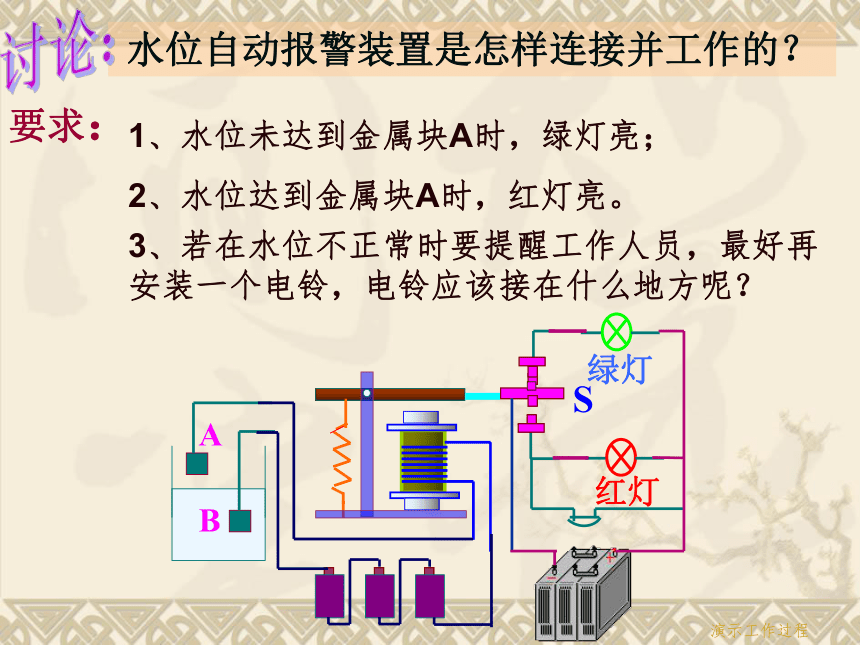

控制工作电路通断的开关。低弱高强电磁铁讨论：水位自动报警器的工作原理水位自动报警装置是怎样连接并工作的？要求：3、若在水位不正常时要提醒工作人员，最好再安装一个电铃，电铃应该接在什么地方呢？讨论：1、水位未达到金属块A时，绿灯亮；

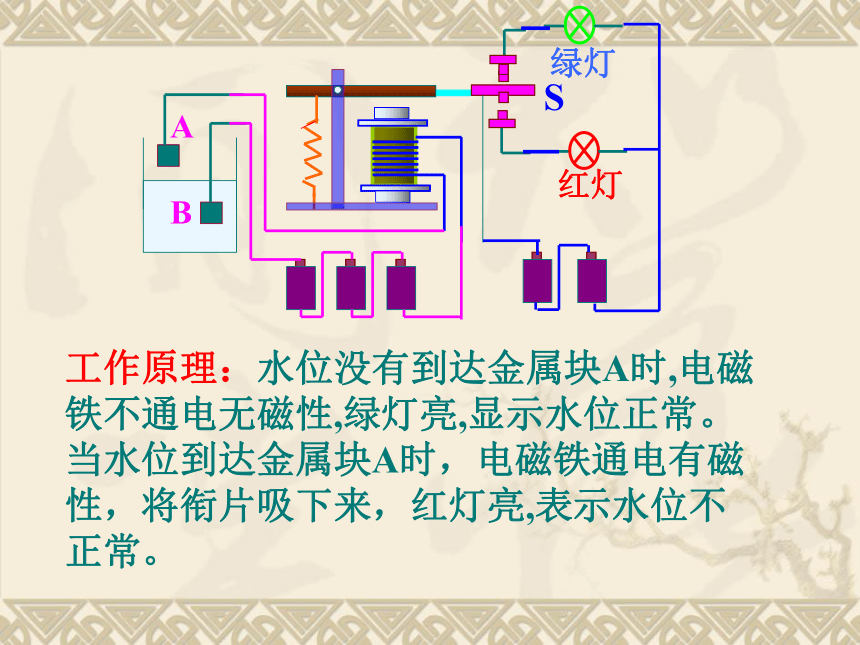

2、水位达到金属块A时，红灯亮。演示工作过程工作原理：水位没有到达金属块A时,电磁铁不通电无磁性,绿灯亮,显示水位正常。当水位到达金属块A时，电磁铁通电有磁性，将衔片吸下来，红灯亮,表示水位不正常。试试看：叙述温度自动报警器的工作过程如图是一种温度自动报警器的原理图.制作水银温度计时插入一段金属丝,当温度达到金属丝下端所指的温度时,电铃就响起来,发出报警信号.说说它是怎样工作的。总结：电磁继电器的应用电铃温度自动报警器图中是为某温室大棚设计的
温度自动报警器，当室内温
度超过限度时，监测室的信
号电铃就发出报警铃声电源电铃温度自动报警器图中是为某温室大棚设计的
温度自动报警器，当室内温
度超过限度时，监测室的信
号电铃就发出报警铃声电源防盗自动报警装置
王强同学为某仓库设计了一种防盗报警器，安在仓库的门口的地上，报警灯安在值班室内，请你说出其工作原理。踏板防盗自动报警装置
王强同学为某仓库设计了一种防盗报警器，安在仓库的门口的地上，报警灯安在值班室内，请你说出其工作原理。踏板3、电磁继电器有哪些应用 （1） 用低电压、弱电流控制高电压、强电流。 （2） 实现自动控制 （3） 实现远距离控制想想做做自学指导二：
请同学们带着以下问题自学教材第77页——78页“扬声器是怎么发声的”内容，弄明白下列问题：
1、扬声器的主要构造
2、扬声器是怎样工作的？扬声器动画认真观察扬声器的结构和工作过程，回答问题：扬声器的构造1、扬声器是把 信号转换成 信号的一种装置.
2、扬声器主要由固定的 、 和
构成. 电声永久磁体线圈锥形纸盆3、扬声器的线圈与永磁体在工作时，用到了磁极间的相互作用规律，这一规律的内容是：
、同名磁极相排斥 异名磁极相吸引。
4、扬声器是靠 的振动发出声音的。
锥形纸盆5、扬声器在工作时，是将 能转化为 能。电动扬声器的工作原理 当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向左运动；
当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向 运动，线圈不断回 ，带动纸盆也来回 ，扬声器就发出声音。右 如图所示的扬声器，线圈中通过的是方向不断 的交变电流；变化振动振动 1、电磁继电器的结构如右图所示，其中A是 ,B是 ，C是 。它利用 对衔铁的吸放，代替开关去控制电路的通断。电磁铁触点衔铁电磁铁巩固训练：　　 2、电磁继电器的电磁铁连接在 电路中，它的动触点、静触点连接在 电路中。衔铁与动触点之间的硬棒应该是 （填“导体”或“绝缘体”），它与衔铁、动触点一起组成一支杠杆，弹簧始终处于 状态（填“拉伸”或“压缩”）。
　　控制工作绝缘体拉伸　　
　 3、电磁继电器和扬声器的共同点是：它们的主要部件都是 。
电磁铁3.电磁继电器用低电压、弱电流的通断，来间接控制高电压、强电流的通断，其主要优点是 ( )
BA.节约用电B.安全用电C.保护用电器 D.操作简单4．如图是某同学在研究性学习活动中为某仓库设计的一种防盗报警器,其踏板放在仓库的门口,电铃和灯泡放在值班室内.观察电路可知,这个报警器的工作原理是:有人踩踏板时灯 、铃 ；无人踩蹋板时灯 、铃 .不亮响亮不响5、如图，画出利用电磁继电器控制两只指示灯的电路，要求：闭合开关S时，红灯亮；断开S时，绿灯亮。讨论：6、电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其中应用之一。如图所示为模拟电路，其中A为电磁铁，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变大，电磁铁几乎无磁性），请你将电路连接完整，达到白天灯熄，夜晚灯亮的效果。（连线时导线不能交叉）零线火线BCAD光敏电阻
