人教版九年级物理全册 20.4 电动机 课件 （共17张PPT）

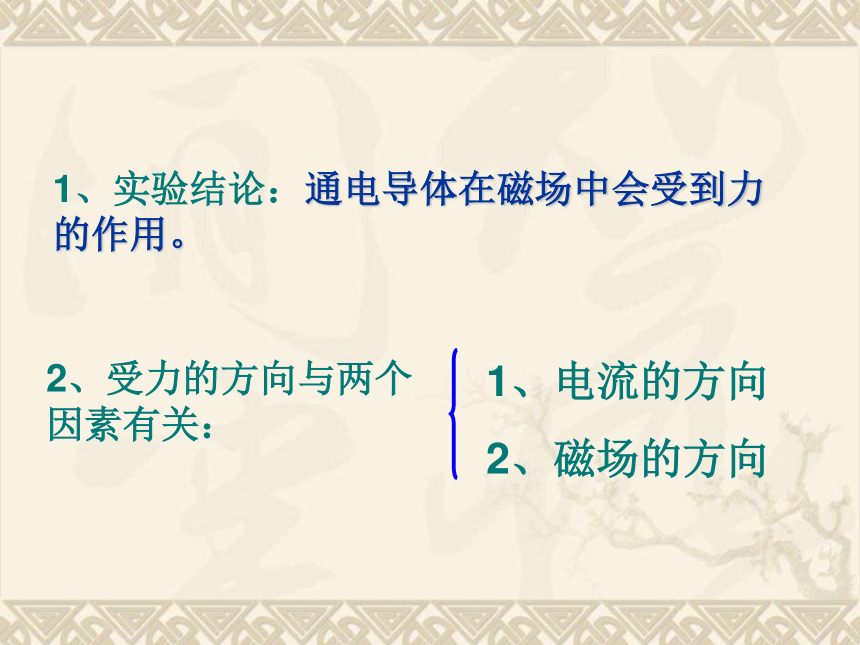

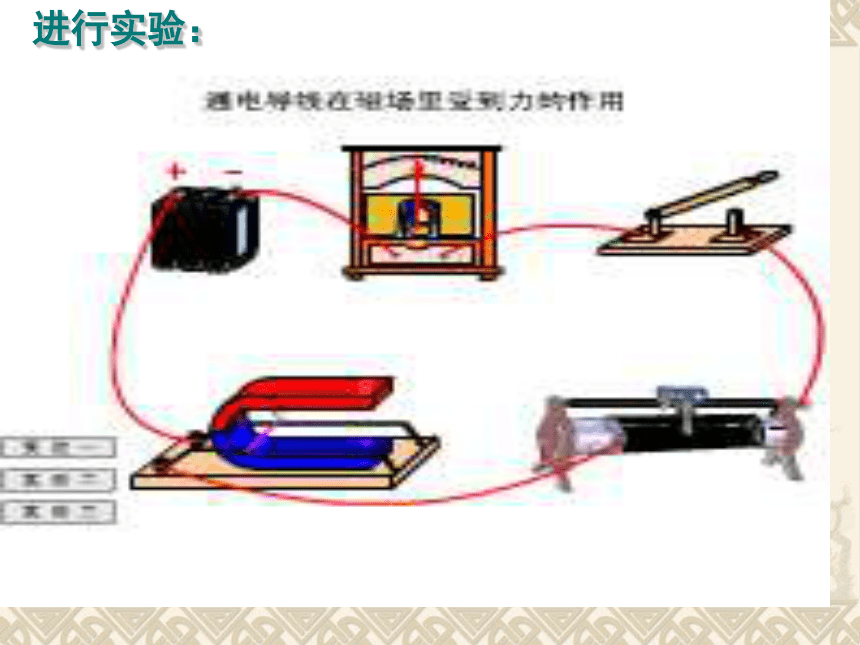

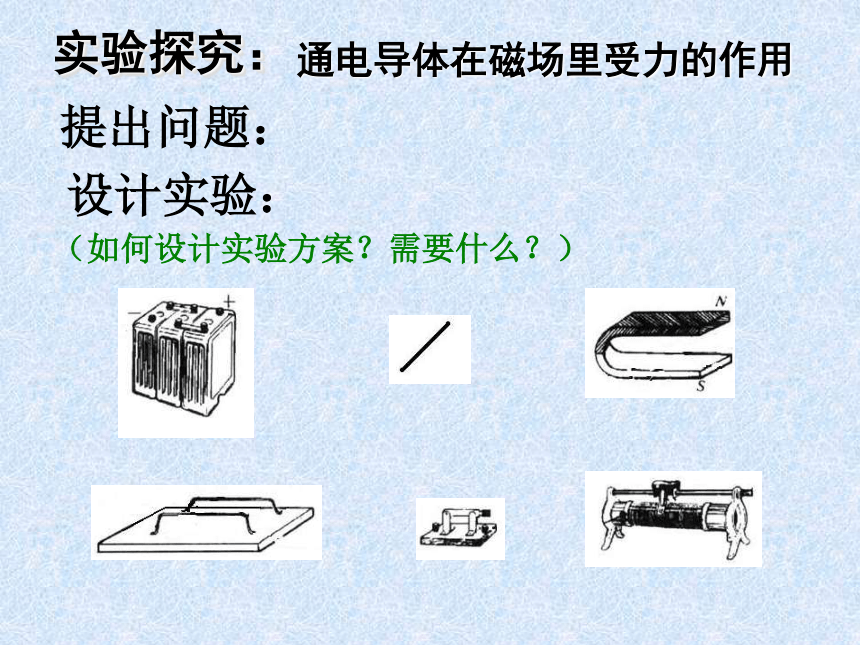

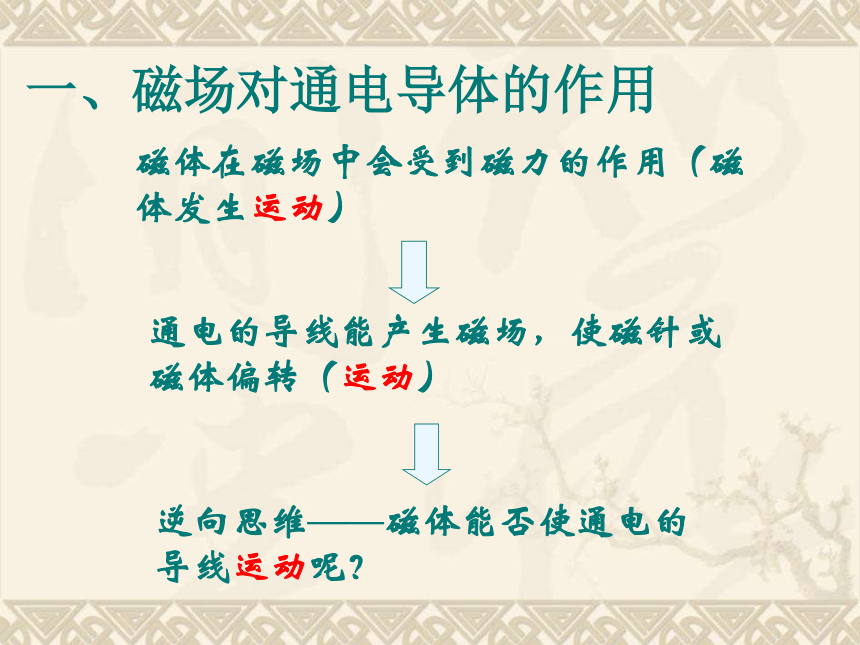

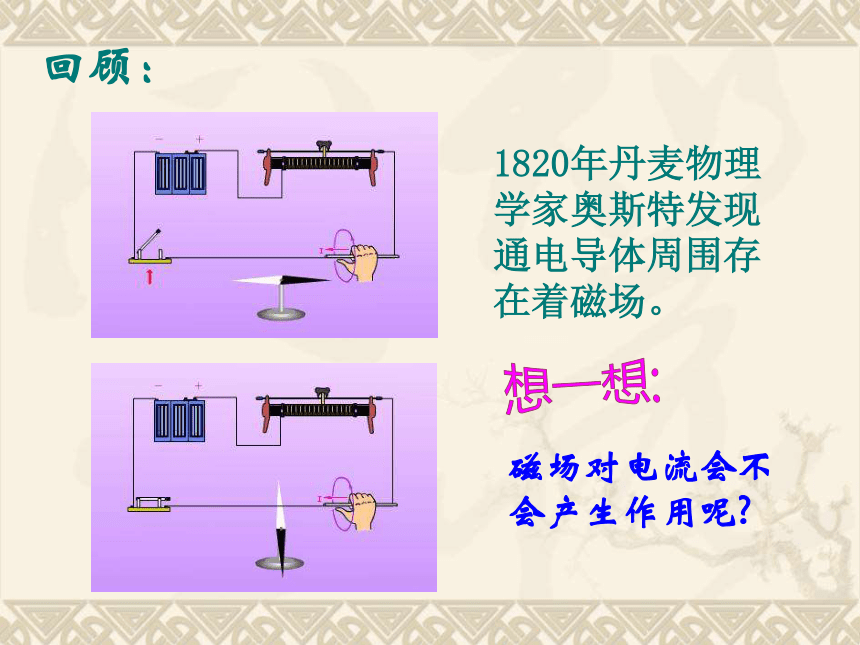

课件17张PPT。第四节 电动机第二十章 电与磁回顾：1820年丹麦物理学家奥斯特发现通电导体周围存在着磁场。磁场对电流会不会产生作用呢?想一想:磁体在磁场中会受到磁力的作用（磁体发生运动）通电的导线能产生磁场，使磁针或磁体偏转（运动）逆向思维——磁体能否使通电的导线运动呢？一、磁场对通电导体的作用实验探究：通电导体在磁场里受力的作用提出问题：设计实验：（如何设计实验方案？需要什么？）进行实验：1、实验结论：通电导体在磁场中会受到力的作用。 1、电流的方向
2、磁场的方向2、受力的方向与两个因素有关：电动机带电后为什么会转动呢？讨论分析:１.在图甲位置时线圈ab和cd两段受力方向相反且不在同一直线上，线圈就转动。２.在图乙位置时线圈ab和cd两段受力方向相反且在同一直线上，大小相等，成为一对平衡力，线圈就不转。E、F是换向器（两个半圆铜环）：
作用：及时改变线圈中的电流方向，使受力方向总是相同，线圈一直转动下去。A、B是电刷
作用：与半环接触，使电源和线圈组成闭合电路。直流电动机 转子（线圈）定子（磁体）１、通电线圈转到平衡位置时，为什么不立即停下来，而是在位置附近摆地动几下才停下来？ 通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后再停下来。 ２、怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？ 使线圈一到平衡位置就能自动改变线圈中的电流方向。思考：二、电动机的基本构造电动机的工作过程三、生活中的电动机 1.电动机的作用：把电能转化为机械能。
2.原理：通电导体在磁场中受力的作用。
2.应用：直流电动机
交流电动机小结1、用直流电源供电的电动机叫做___________。
2、直流电动机的构造主要由___________、___________.其工作原理是________ ___。
3、换向器在电动机中的作用是_________________。4、关于直流发电机中电流的说法正确的是 ( )
A、它在线圈中产生的电流是直流电
B、它在线圈中产生交流电，而供给外部的是直流电
C、它在线圈中产生直流电，而供给外部的是交流电
D、以上说法均错误练习：5.要改变直流电动机转向，可以采用 ( )
A、改变电流方向，其他不变
B、改变磁场方向，其他不变
C、增大电流强度
D、同时改变电流方向和磁场方向6.下列说法正确的是 ( )
A、电动机是把机械能转化为电能的机器
B、电动机是把电能转化为机械能的机器
C、直流电动机是利用线圈的转动而产生电流的
D、改变线圈中的电流方向，可以改变电动机线
圈转动的快慢练习：7.关于通电导体在磁场里受力方向与电流方向和磁感线方向之间的关系，下列说法中错误的是 ( )
A、电流方向改变时，导体受力方向改变
B、磁场方向改变时，导体受力方向改变
C、电流方向和磁场方向同时改变，导体的受力方向改变
D、电流方向和磁场方向同时改变，导体的受力方向不变 C
