沪科版九年级物理上册课件 第十四章 第二节 让电灯发光 （共17张PPT）

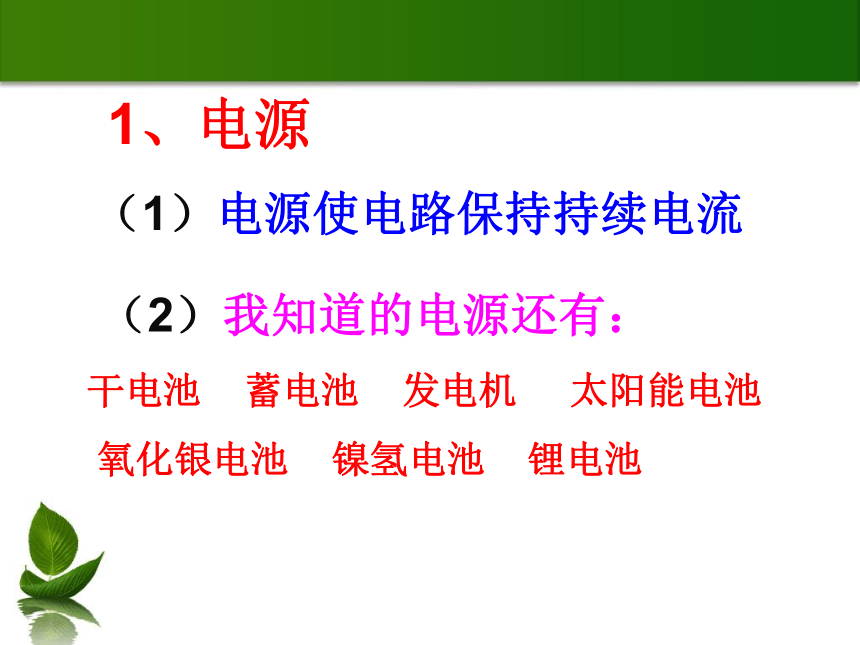

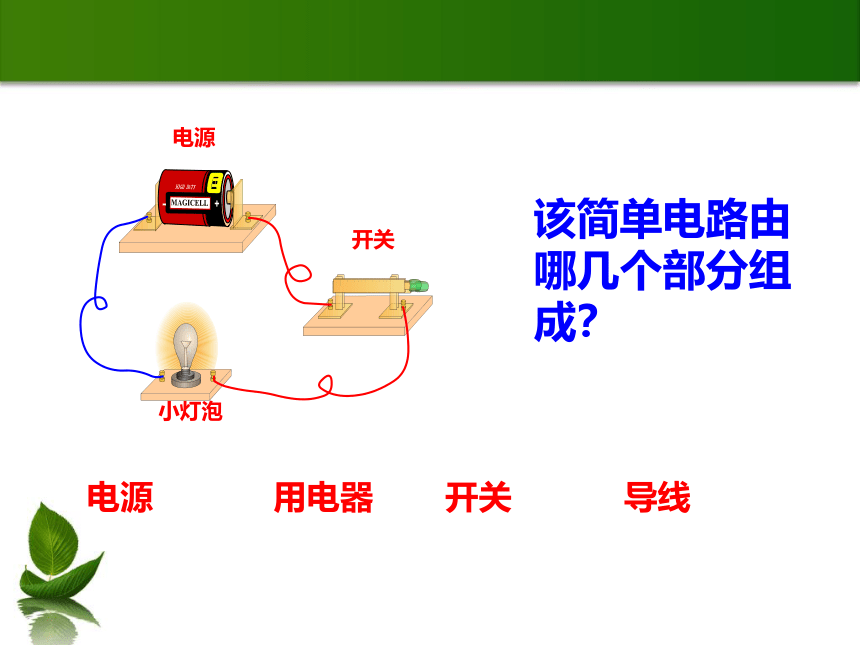

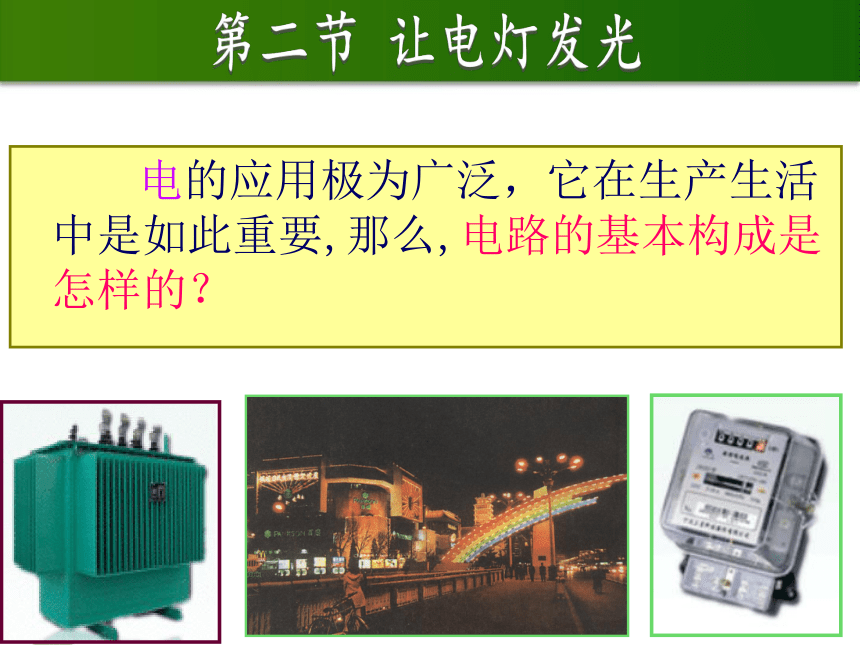

课件17张PPT。 电的应用极为广泛，它在生产生活中是如此重要,那么,电路的基本构成是怎样的？第二节 让电灯发光该简单电路由哪几个部分组成？1、电源（1）电源使电路保持持续电流 （2）我知道的电源还有：干电池 蓄电池 发电机 太阳能电池

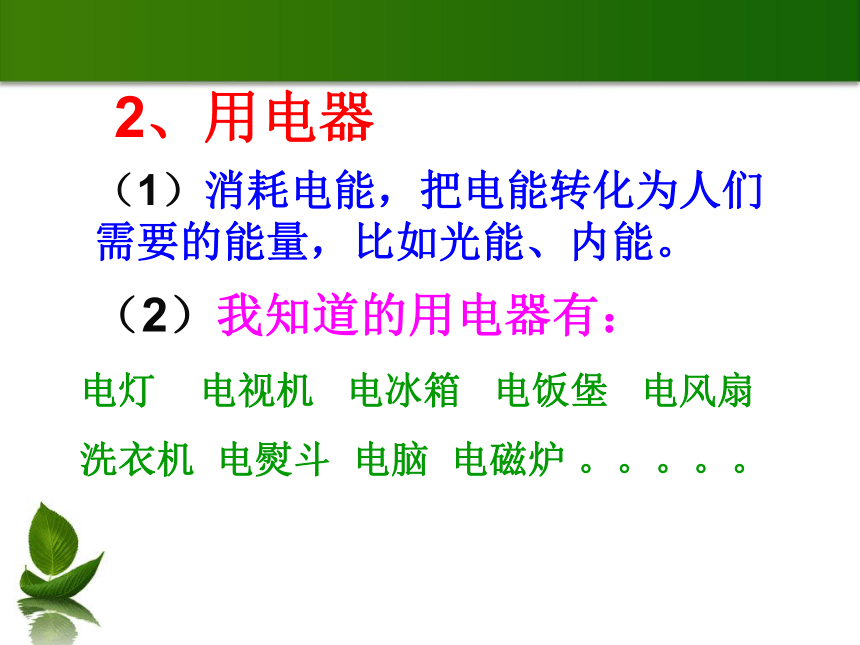

氧化银电池 镍氢电池 锂电池2、用电器（1）消耗电能，把电能转化为人们需要的能量，比如光能、内能。（2）我知道的用电器有：电灯 电视机 电冰箱 电饭堡 电风扇
洗衣机 电熨斗 电脑 电磁炉 。。。。。3、开关（1）开关用来控制电路的通断（2）我知道的开关有：拉线开关 按纽开关 拨动开关

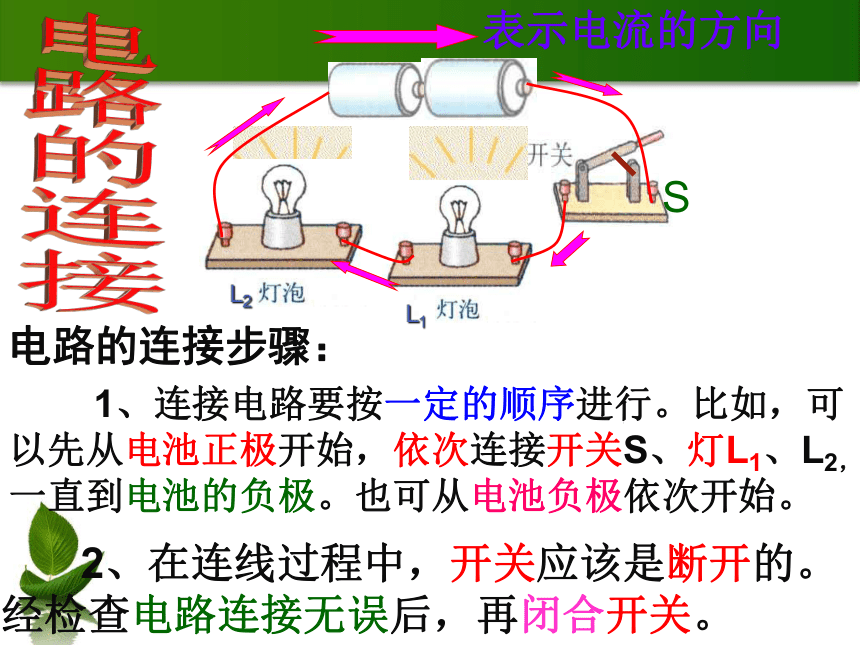

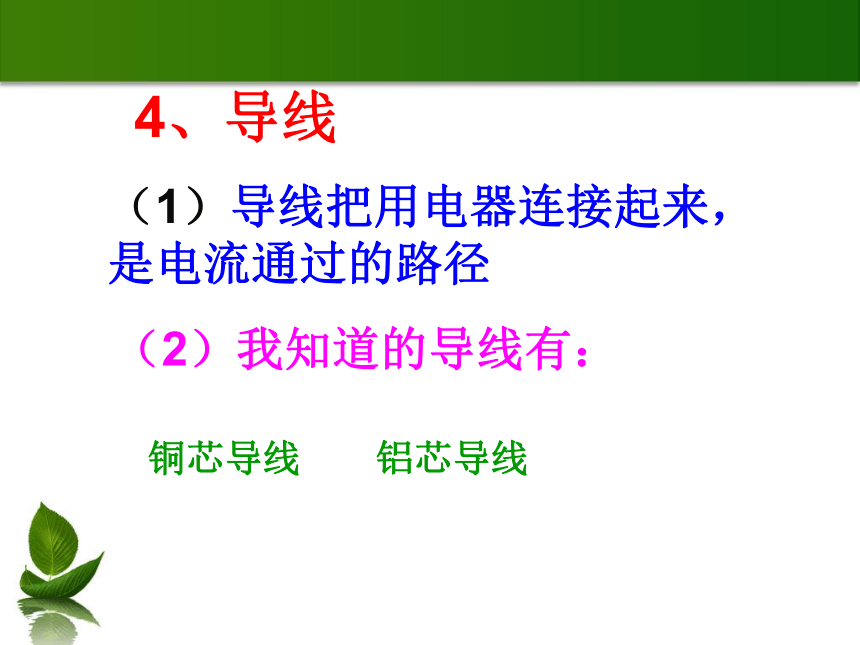

声控开关 闸刀开关 触摸延时开关 4、导线（1）导线把用电器连接起来，是电流通过的路径（2）我知道的导线有：铜芯导线 铝芯导线L1L2表示电流的方向电路的连接步骤： 1、连接电路要按一定的顺序进行。比如，可以先从电池正极开始，依次连接开关S、灯L1、L2，一直到电池的负极。也可从电池负极依次开始。S 2、在连线过程中，开关应该是断开的。经检查电路连接无误后，再闭合开关。电路的连接通路、开路和短路1．通路：
　　处处连通，用电器能够工作的电路。2．断路：
　　某处被断开，没有电流通过的电路。3．短路：
　　直接用导线将电源正负极相连的电路。（电源短路）　　电源短路时会损坏电源，甚至引起火灾！电路图常用的电路元件符号电池(电源)电灯开关电动机插座插头交叉不相连接的导线交叉相连接的导线T形连接的导线----------------------------------------------------------------------------------------------------------------------------------------------------------------怎样画电路图1、元件位置安排要适当，分布要均匀；2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。3、元件不要画在拐角处。4、按顺序从正极依次画到负极，或从负极依次画到正极。画出电路图下列四个电路图中开关断开后，灯泡仍能发光的是(??? )C　　请根据电铃的电路图，用画笔代替导线，连接相应的电路。1、电路的组成及作用。(电源、用电器、开关)
2、电路的三种工作状态及电流的流向。
3、电路符号及电路图。
