沪科版九年级物理上册课件 第十五章 第二节 科学探究 欧姆定律 （共12张PPT）

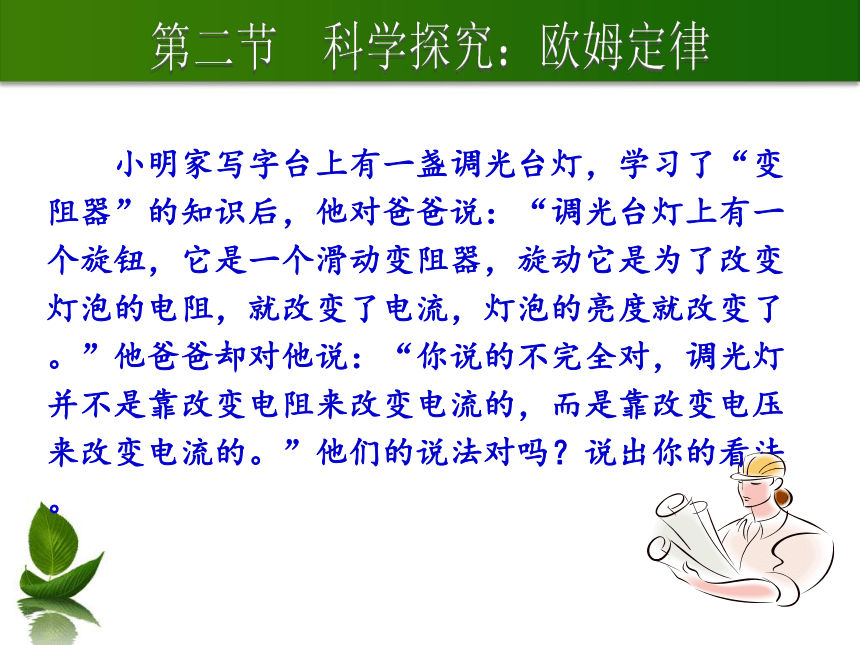

课件12张PPT。第二节 科学探究：欧姆定律　　小明家写字台上有一盏调光台灯，学习了“变阻器”的知识后，他对爸爸说：“调光台灯上有一个旋钮，它是一个滑动变阻器，旋动它是为了改变灯泡的电阻，就改变了电流，灯泡的亮度就改变了。”他爸爸却对他说：“你说的不完全对，调光灯并不是靠改变电阻来改变电流的，而是靠改变电压来改变电流的。”他们的说法对吗？说出你的看法。实验时要测量哪些物理量，如何设计电路图和记录数据的表格。保持电阻不变保持电压不变电流的大小与哪些因素有关电流同时受电压、电阻两个因素的影响，我们该用什么研究方法呢？1.确定研究方法：控制变量法具体做法：2.再控制电压一定，看电流与电阻的关系。1.控制电阻一定，看电流与电压的关系。实验时要测量哪些物理量，如何设计电路图和记录数据的表格。保持电阻不变保持电压不变按电路图连接电路。（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱）实验1：电流与电压的关系（控制电阻一定）
(注：调节滑动变阻器，使电阻两端的电压成倍数变化，如2V、4V、8V等，由电流表读出电阻中的电流，记入表格）多次测量得到如下表数据分析数据，（电压与电流的比值的特点）得出结论：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比实验2：电流与电阻的关系（控制电压一定）
(注：换用不同阻值的电阻，使电阻成整数倍变化如5Ω、10Ω、15Ω，调节滑动变阻器控制电压一定，记录电流表读数）多次测量得到如下表数据分析数据，（电流与电阻乘积的特点）得出结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比总
结
结
论电流与电压、电阻的关系：一、保持电阻不变时，电流与电压成正比。二、保持电压不变时，电流与电阻成反比。思考与拓展：如何用图像法来描述这个规律，请同学们课后用教材图15-10描述出来。欧姆定律：
一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律的公式形式：I=U___R1A=1V___欧姆定律1.关于欧姆定律I= ,下列说法正确的是(　　)
A.通过导体的电流越大,这段导体的电阻就越小
B.导体两端的电压越高,这段导体的电阻就越大
C.导体中的电流跟导体两端的电压成正比,跟导体的电阻成反比
D.导体的电阻与电压成正比,与电流成反比【解析】选C。本题考查对欧姆定律的理解。导体的电阻是导体本身的一种性质,跟导体的材料、长度和横截面积有关。通过导体的电流,跟导体两端的电压成正比,跟导体的电阻成反比,故选C。2.某同学用一只电流表跟一只灯泡串联，灯泡正常发光时电流表示数为0.22A，再用电压表测量灯泡两端电压为220V，试计算灯泡正常发光时的电阻。已知：U=220V,I=0.28A
求：R.解：根据欧姆定律的变形公式得答：灯丝正常发光时的电阻值是1000Ω1000Ω1.欧姆定律：通过导体的电流，跟导体两端的电压成正比,跟导体的电阻成反比。
2.表达式:I=
3.变形公式：U=IR R=
