4.1 简单机械（第1课时）

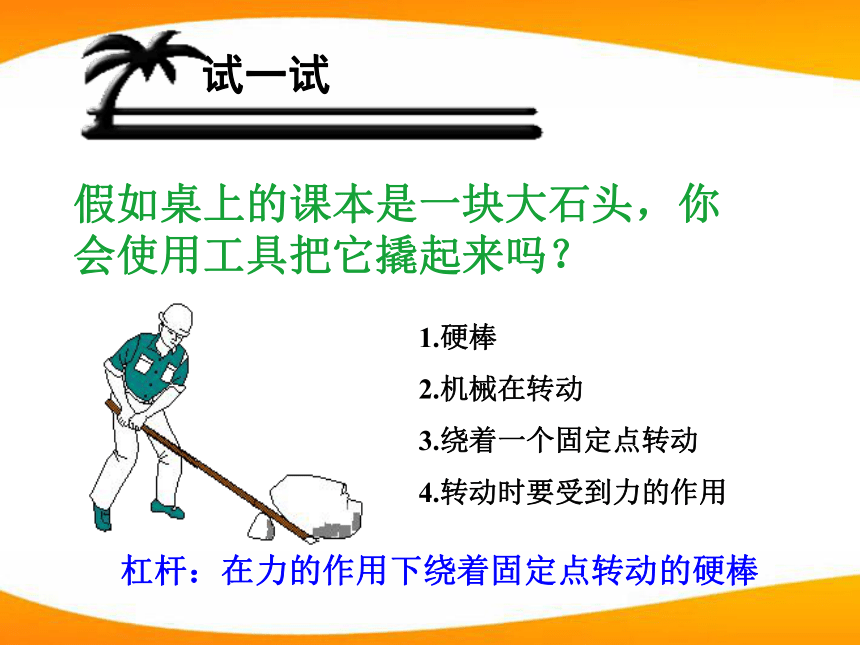

课件13张PPT。3.4 简单机械假如桌上的课本是一块大石头，你会使用工具把它撬起来吗？ 试一试1.硬棒
2.机械在转动
3.绕着一个固定点转动

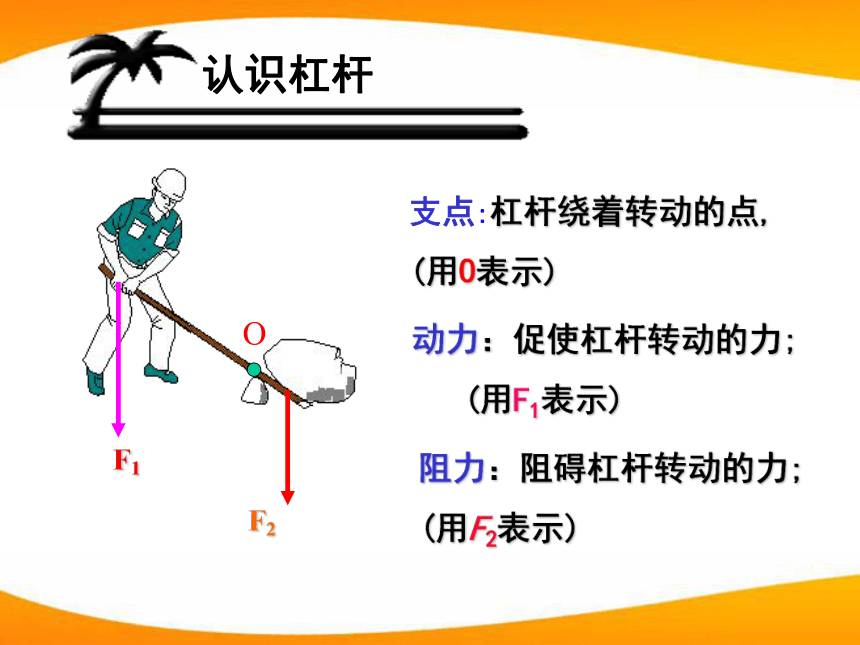

4.转动时要受到力的作用杠杆：在力的作用下绕着固定点转动的硬棒认识杠杆支点:杠杆绕着转动的点,
(用O表示)动力：促使杠杆转动的力;
(用F1表示)阻力：阻碍杠杆转动的力;

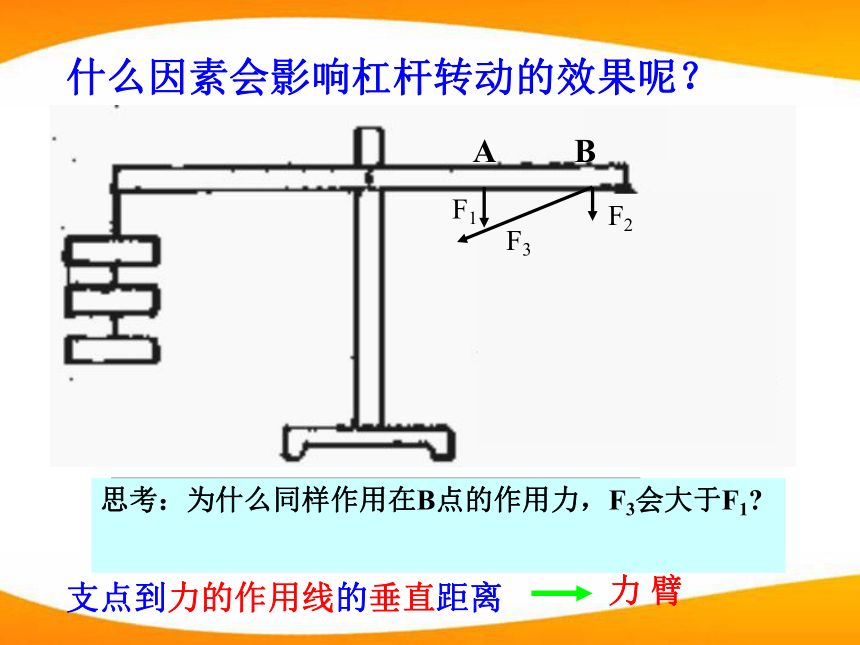

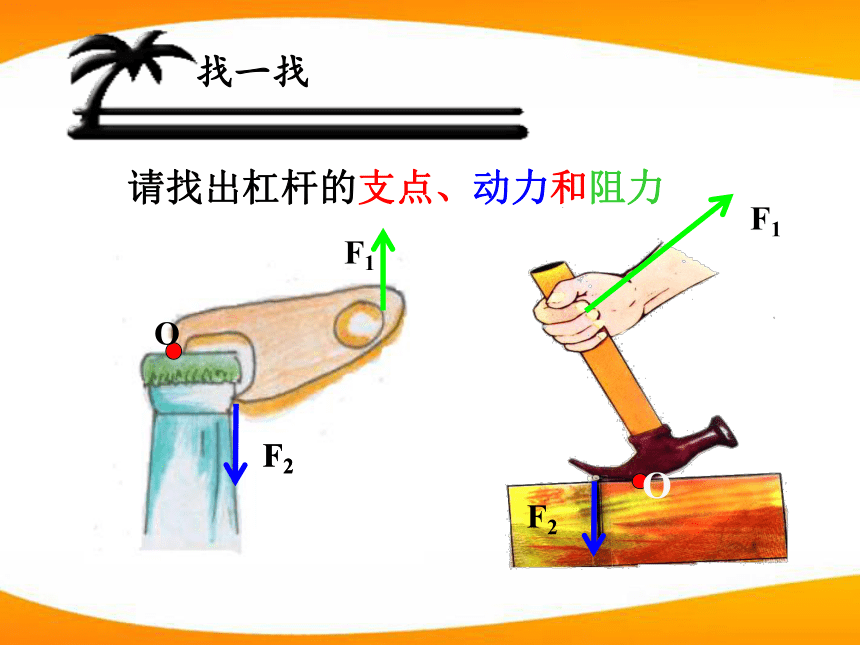

(用F2表示)请找出杠杆的支点、动力和阻力找一找ABF3= .思考：为什么同样作用在B点的作用力，F3会大于F1?

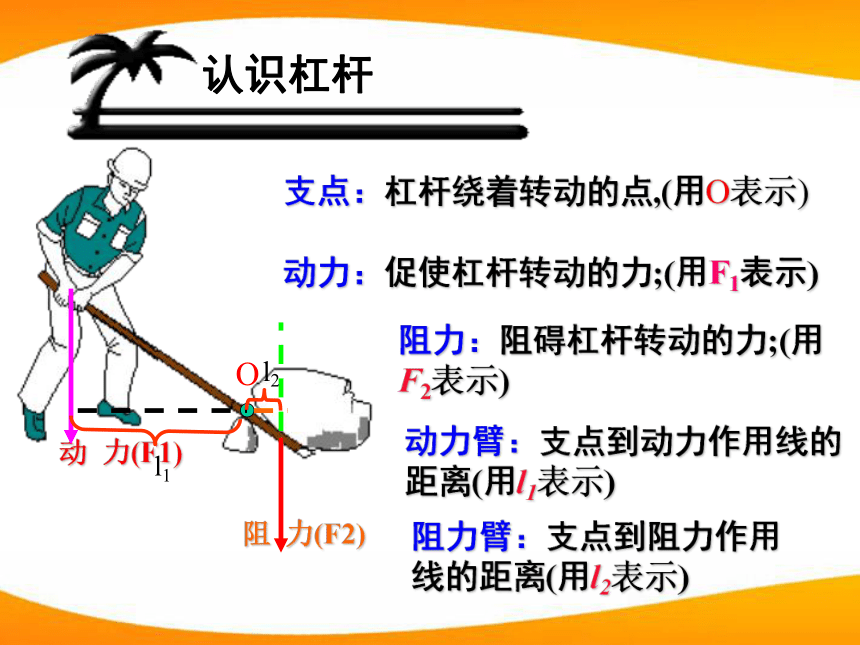

支点到力的作用线的垂直距离力 臂什么因素会影响杠杆转动的效果呢？认识杠杆动 力(F1)阻 力(F2)支点：杠杆绕着转动的点,(用O表示)动力：促使杠杆转动的力;(用F1表示)阻力：阻碍杠杆转动的力;(用F2表示)动力臂：支点到动力作用线的距离(用l1表示)阻力臂：支点到阻力作用线的距离(用l2表示)oo画一画力臂的作法1.找出支点O2.沿力的方向作出力的作用线3.从支点向力的作用线作垂线段，画出大括号并标出符号。
oo请画出杠杆的动力臂和阻力臂OOF1F1F2F2o力臂可以和杠杆重合，也可以和杠杆不重合支点、动力、阻力的作用点都在杠杆上o今天你有什么收获？O杠杆的五要素支点O：杠杆绕着转动的点动力Ｆ１：使杠杆转动的力阻力Ｆ２：阻碍杠杆转动的力动力臂l１：支点到动力作用线的垂直距离阻力臂l２：支点到阻力作用线的垂直距离谢谢大家！
