课件26张PPT。第二章:光

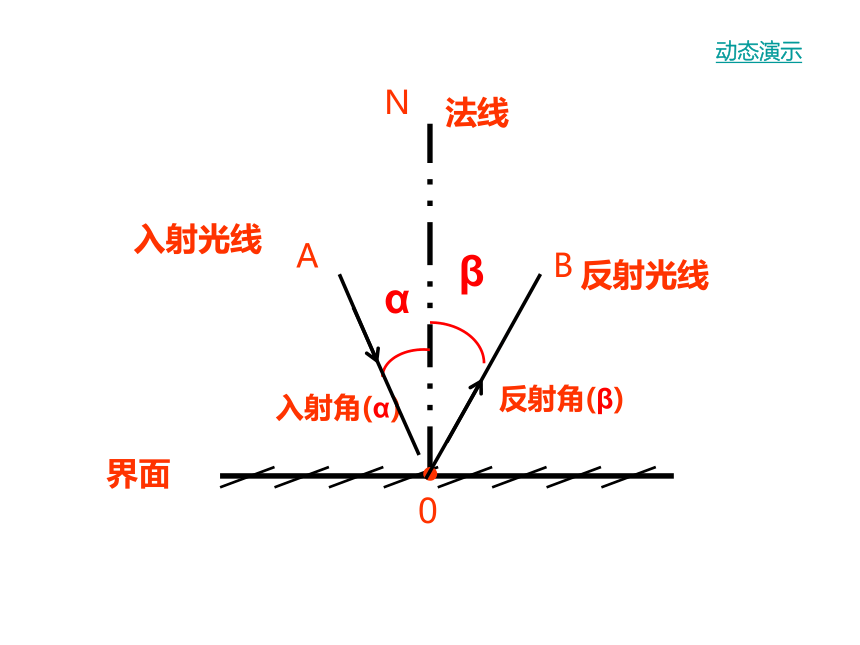

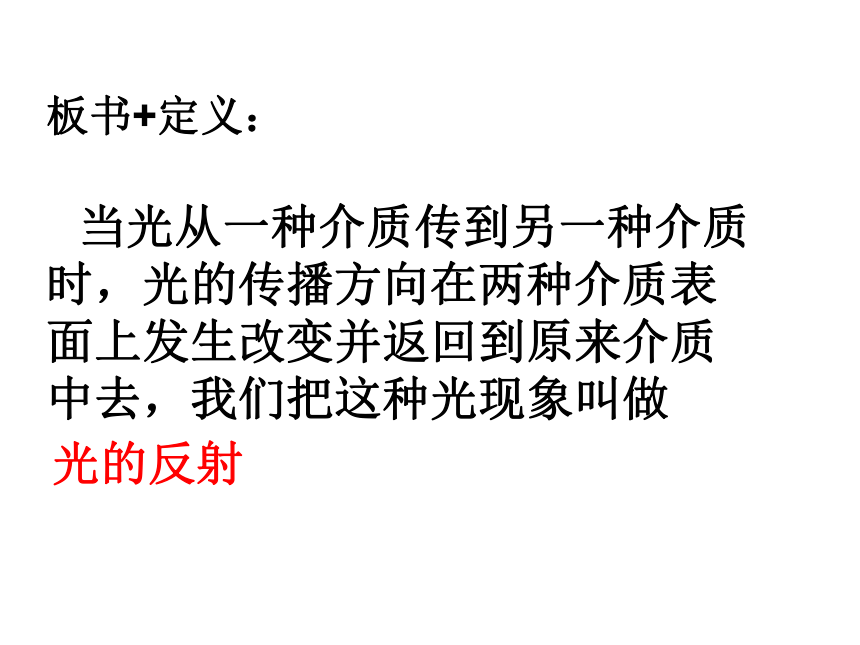

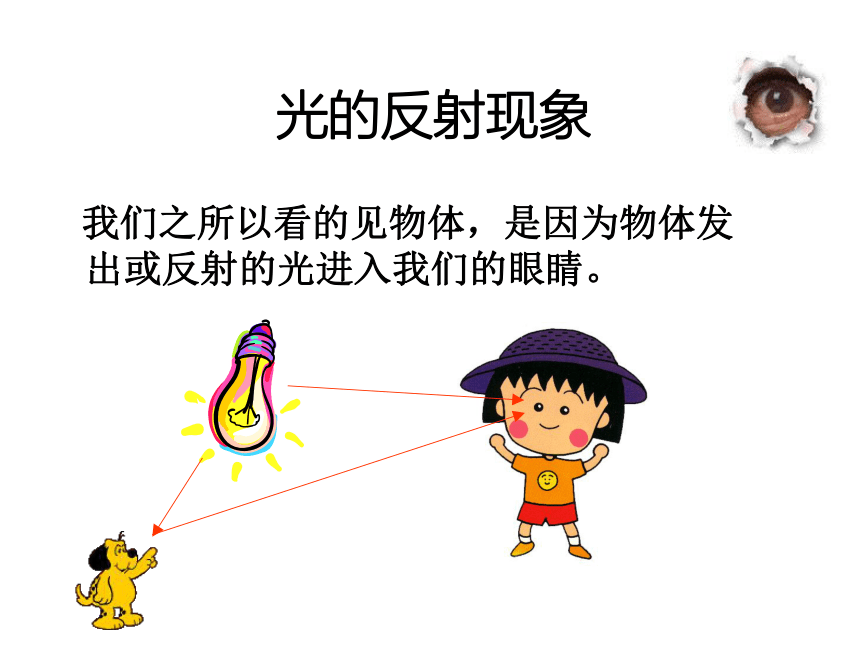

2.12 光的反射光的直线传播复习 我们之所以看的见物体,是因为物体发出或反射的光进入我们的眼睛。光的反射现象 当光从一种介质传到另一种介质时,光的传播方向在两种介质表面上发生改变并返回到原来介质中去,我们把这种光现象叫做光的反射板书+定义:入射角(α)反射角(β)0入射光线
反射光线法线
界面A
B
N

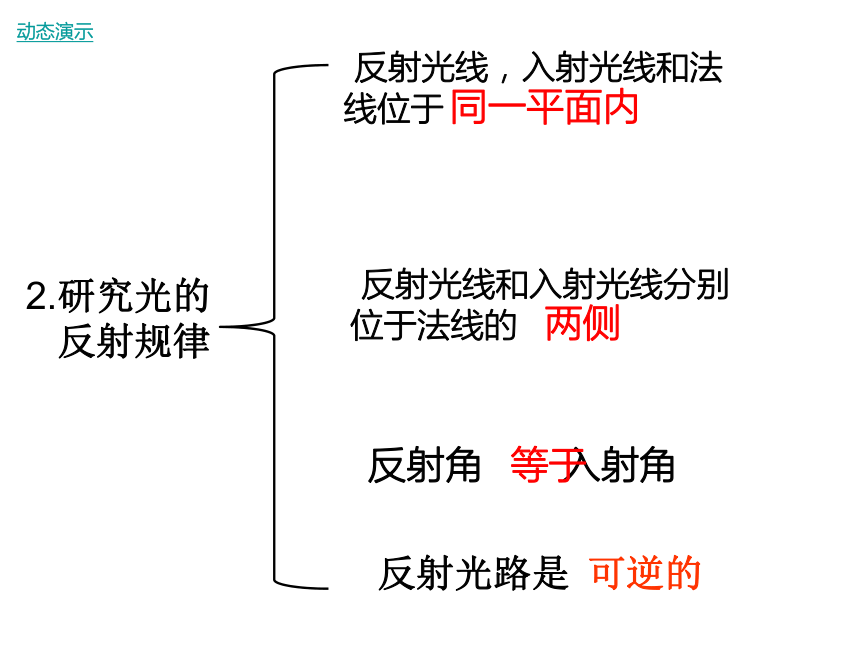

αβ动态演示1.名称介绍一点:入射点O三线:入射光线AO反射光线OB法线ON二角:入射角α反射角β2.研究光的

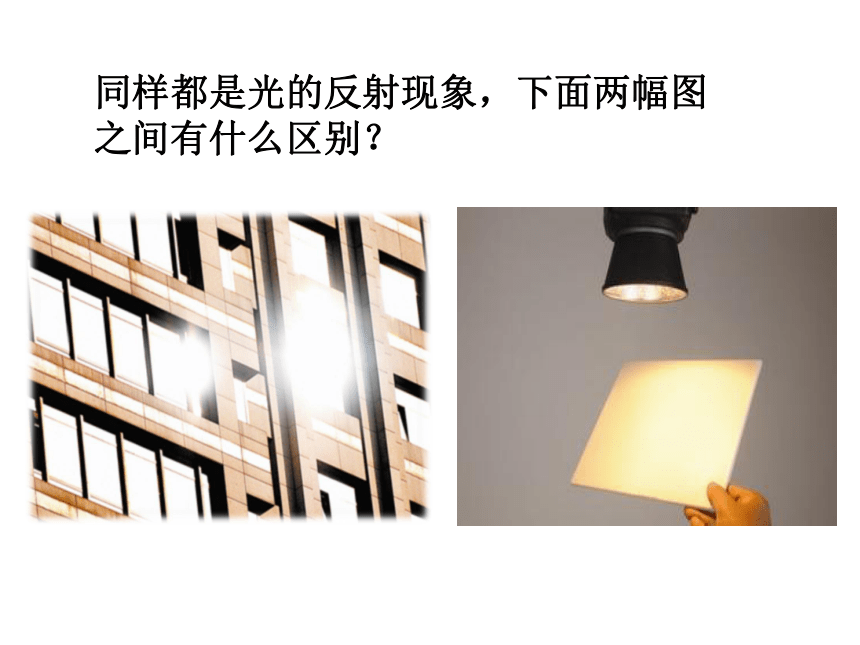

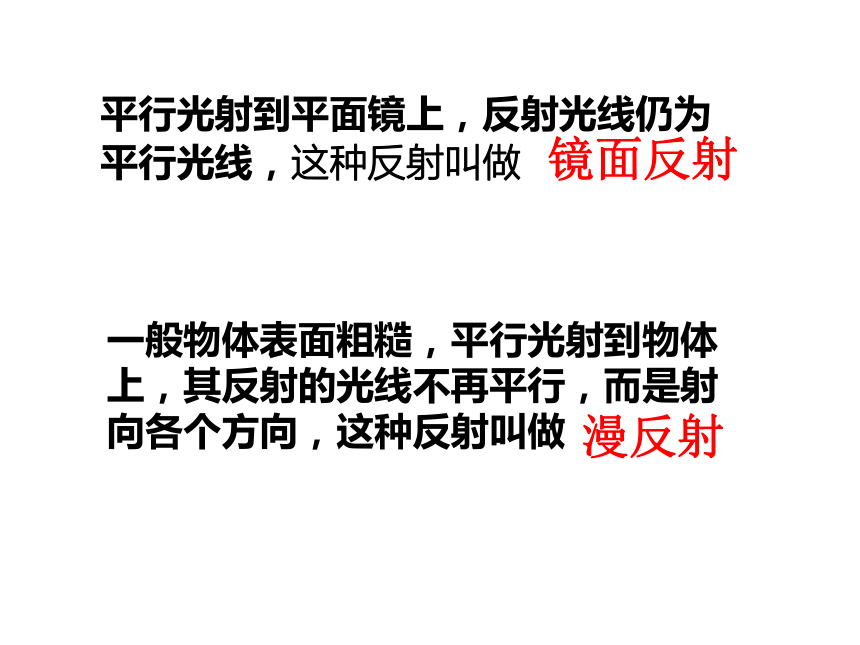

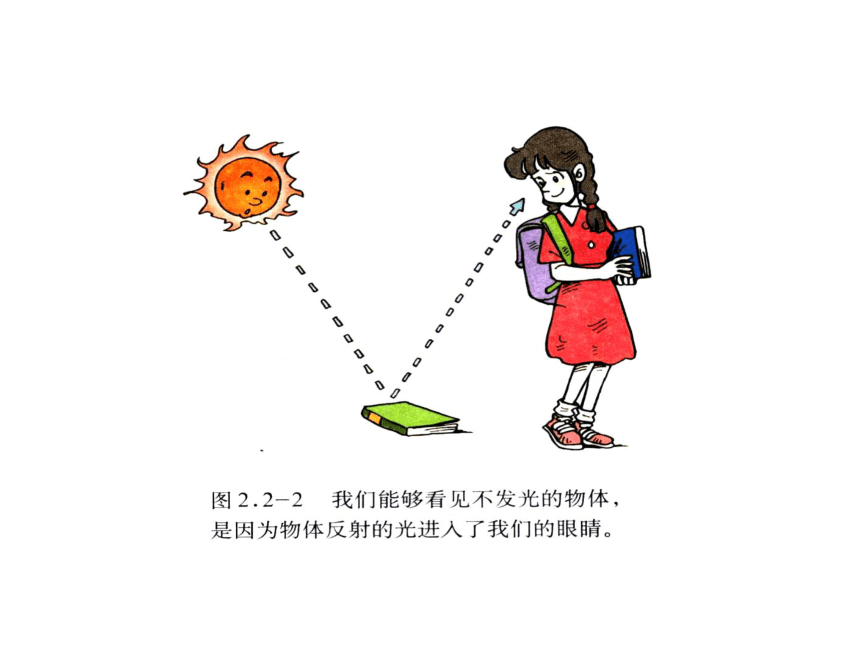

反射规律 反射光线,入射光线和法线位于 同一平面内 反射光线和入射光线分别位于法线的 两侧 反射角 入射角 等于动态演示反射光路是可逆的同样都是光的反射现象,下面两幅图之间有什么区别?平行光射到平面镜上,反射光线仍为平行光线,这种反射叫做 镜面反射一般物体表面粗糙,平行光射到物体上,其反射的光线不再平行,而是射向各个方向,这种反射叫做 漫反射镜面反射和漫反射镜面反射:漫反射:漫反射使我们能在不同方向看到本身不发光的物体。-----都遵循光的反射定律O600入射角反射角在图中作出反射光线,并标出入射角与反射角的度数300300O350550550入射角反射角在图中作出出射光线,并标出入射角、出射角及其度数0000入射角=反射角=在图中作出反射光线,并说明入射角和反射角的度数以及入射光线方向改变了多少呢?入射光线的方向改变了1800第二章:光
2.13 平面镜成像光的直线传播复习生活中的“平面镜”提问:1.水中“倒影”是如
何形成的?2.水中“像”是实像
还是虚像?一、平面镜成像的原理虚像平面镜成像1.反射面是平面的
镜子称为平面镜。—光的反射2、虚像:(1)光的反向延长线会聚形成的像。(2)眼睛能看到像,但不能呈在光屏上。提问: 某同学将手指放在
“烛焰”的上端,手指会被烧痛吗?为什么?虚像的形成:
⑴ 光源S发出的光在平面镜上反射,反射光线进入人眼,人的视觉感觉到发出的光线位置在反射光线反向延长线 交汇点S’。
⑵ 像的位置本身没有光传播过去或射出,在光屏上也无法形成能被我们看见的像,因此我们称之为虚像。3、实像:(1)实像是由实际光线会聚形成的像。(2)实像能在光屏上显示出来。探究平面镜成像的特点一,猜想与假设根据平时自己照镜子的实例,提出镜子成像时可能满足的特点,以此作为假设。例如:
a 像与物的形状、大小相同
b 像和物到平面镜的距离相等
c 像和物的连线与平面镜垂直
d 像和物左右反向探究平面镜成像的特点二,验证与探究b. 验证平面镜成像的“等距”特点 需用哪些器材? ——用玻璃板替换镜子,用相同的蜡烛替换物与像。在玻璃板前放一支点燃的蜡烛A,玻璃板后放一支没有点燃的同样的蜡烛B。移动玻璃板后的蜡烛B,直到从玻璃板前面不同位置看去,板后的蜡烛B好像点燃似的。蜡烛B所在的位置就是蜡烛A的像所在的位置。——刻度尺。a. 如何确定像的位置?c. 实验还需要观察、测量比较的对象是什么?
d .仔细观察平面镜与像物连线的位置成何关系?
e. 如何证明平面镜所成的像是虚像还是实像?
——像和物的大小。——成垂直关系。(玻璃板应竖直放置)—— 实验中可以通过用光屏在玻璃板的另一侧找像,感受虚像。平面镜所成的是虚像。
多次实验得出结论:像和物到平面镜的距离相等。像和物等大。像和物的连线与平面镜垂直。像和物关于
镜面对称原理图1原理图2练一练 请根据平面镜成像特点,在下图中画出物体AB在平面镜MN中所成的像A?B?。 平面镜成像的应用
