课件19张PPT。——探究凸透镜成像规律§2.3 透镜成像（第2课时）1、凸透镜对光线有 作用，凹透镜对光线有 作用。

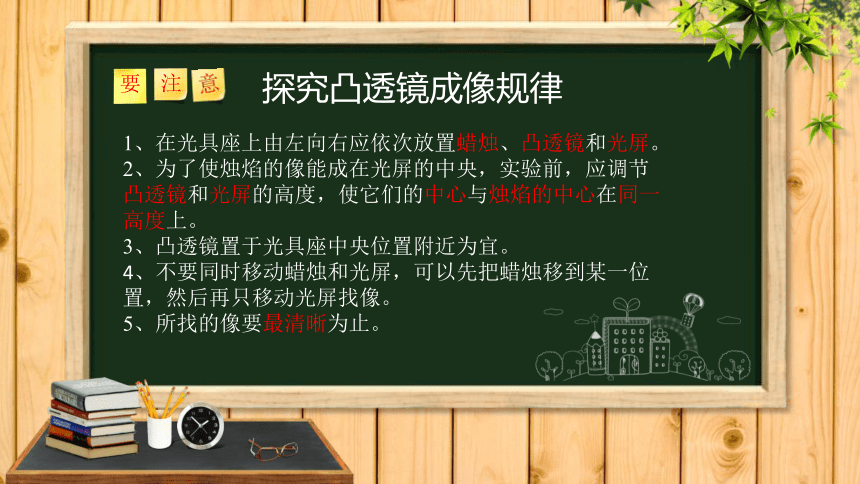

2、近视眼镜是 透镜，远视眼镜是 透镜。还有什么地方用到了凸透镜呢？幻灯机摄像头投影仪照相机光屏实验器材探究凸透镜成像规律1、在光具座上由左向右应依次放置蜡烛、凸透镜和光屏。
2、为了使烛焰的像能成在光屏的中央，实验前，应调节凸透镜和光屏的高度，使它们的中心与烛焰的中心在同一高度上。
3、凸透镜置于光具座中央位置附近为宜。
4、不要同时移动蜡烛和光屏，可以先把蜡烛移到某一位置，然后再只移动光屏找像。
5、所找的像要最清晰为止。探究凸透镜成像规律要求:
1、利用凸透镜使烛焰在光屏上成像。
2、将成像情况记录在活动卡中。探究凸透镜成像规律探究凸透镜成像规律要求:
3、熄灭蜡烛，读取物距、像距，将物距、像距
记录在活动卡中。探究凸透镜成像规律物距像距物距符号：u 像距符号：v探究凸透镜成像规律思考:
1、平面镜所成的像是什么像？
若在像的位置放一个光屏，光
屏上能看到像吗？探究凸透镜成像规律思考:
2、当凸透镜成倒立放大的实像时，物距在什么范围？
当凸透镜成倒立缩小的实像时，物距在什么范围？
3、与之对应的像距在什么范围？探究凸透镜成像规律思考:
4、凸透镜成像有没有倒立等大的实像呢？若有，物体应该放在哪？探究凸透镜成像规律要求:
1、原来做倒立放大（缩小）实像的小组，验证
一下倒立缩小（放大）实像的规律是否正确？
2、验证一下倒立等大实像的规律是否正确？并
将物距、像距记录在活动卡上。探究凸透镜成像规律总结:它们分别是利用哪条规律工作的？照相机它们分别是利用哪条规律工作的？凸透镜幻灯机它们分别是利用哪条规律工作的？投影仪投影仪的原理探究凸透镜成像规律小结:
