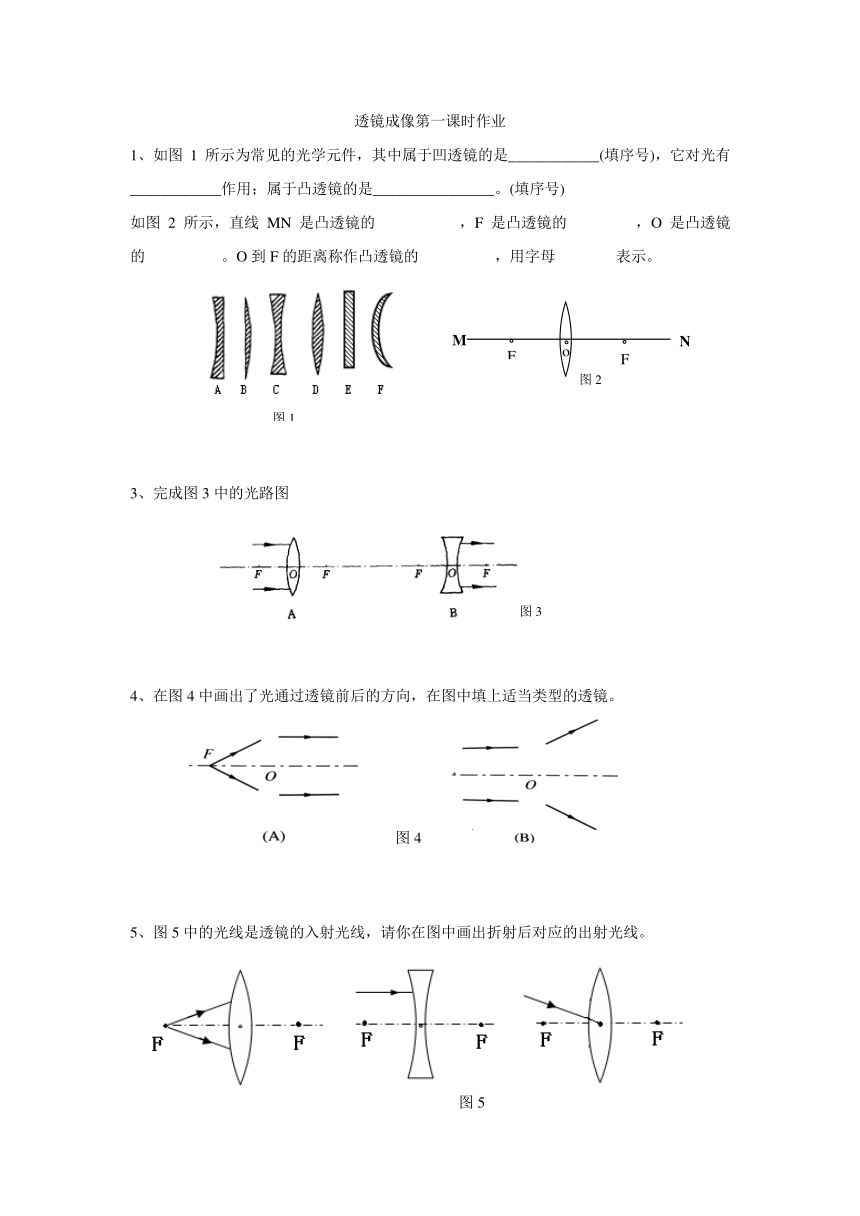

透镜成像第一课时作业
1、如图1所示为常见的光学元件，其中属于凹透镜的是____________(填序号)，它对光有____________作用；属于凸透镜的是________________。(填序号)
如图2所示，直线MN是凸透镜的
，F是凸透镜的
，O是凸透镜的
。O到F的距离称作凸透镜的
，用字母
表示。
3、完成图3中的光路图
4、在图4中画出了光通过透镜前后的方向，在图中填上适当类型的透镜。
5、图5中的光线是透镜的入射光线，请你在图中画出折射后对应的出射光线。
6、在“研究凸透镜成像规律”实验中，
（1）在实验前，应首先观察并记下凸透镜的______________。
（2）由图6（a）可看出：需要调节____________的高度，使它的中心与凸透镜和烛焰的中心大致在_______________。
（3）如图6（ｂ）所示，已知凸透镜焦距为15厘米，将光屏放在光具座的80厘米刻度处，保持透镜位置不变，蜡烛应在_______________厘米刻度范围内移动，能在光屏上成像。蜡烛在______________厘米刻度范围内移动，能在同侧成放大的虚像。(选填：“30-45”、“小于30”或“大于45”)
7、在“验证凸透镜成像规律”的实验中：
（1）在如图7所示的实验装置中A是_____________，B是______________。
（2）当调整好凸透镜的位置，使物距大于凸透镜的两倍焦距后，要移动光屏找像。在移动过程中，眼睛要注意观察_________________________________________________________。
（3）当归纳实验结果时，要将从光具座上读出的物距和像距的值，分别跟凸透镜的______________相比较，并记录相应的成像情况。
（4）把实验中观察、测量、比较的结果填入下表。
物体离凸透镜距离
像的倒、正
像的大、小
像的虚、实
像离凸透镜距离
大于2f
小于2f大于f
小于f
物体离凸透镜距离
像的倒、正
像的大、小
像的虚、实
像离凸透镜距离
大于2f
小于2f大于f
小于f
在图8中，凸透镜焦距为lO厘米，为了找到像的位置，光屏应在光具座的________厘米刻度范围内移动(选填“60-70”或“大于70”)；保持透镜位置不变，当蜡烛在45厘米刻度处时，移动光屏，________在光屏上成像(选填“能”或“不能”)。该同学在整理器材前发现，光屏上有教室窗子的像。这是由于窗子离凸透镜的距离____________________，窗子在光屏上形成一个_______________像。
幻灯机的镜头和放大镜都是凸透镜，它们都能成_________像。但不同的是幻灯机镜头成的是____________像，放大镜成的是______________像。
10、根据凸透镜成像规律，在图9画出烛焰的像的大致位置和大小：
11、一物体放在焦距为12cm的凸透镜前，在凸透镜另一侧的光屏上成一个放大的像，则物体的位置离透镜的距离是在______________之间。
12、小斌用一架镜头焦距为10厘米的照相机给小英拍照，为了得到清晰的照片，小英离镜头的距离应在_______________；小斌将照相机的镜头向小英靠近了些，则小斌还应_____________镜头到底片的距离(均选填“增大”或“减小”)。
13、一个凸透镜的焦距为10厘米，当物体离凸透镜的距离大于一倍焦距而小于两倍焦距时，像离凸透镜的距离可能为（
）
A、10cm
B、15cm
C、20cm
D、25cm
14、某凸透镜的焦距为10cm，当物体沿主光轴从距透镜30cm处向15cm处移动时，则（
）
A、像变大，像距变大
B、像变小，像距变小
C、像先变小后变大，像距变大
D、像先变小后变大，像距变小
15、当烛焰离凸透镜40cm时，在凸透镜另一侧的光屏上得到一个倒立的、缩小的实像。该凸透镜的焦距可能为（
）
A、50cm
B、40cm
C、30cm
D、10cm
16、如图10所示，凸透镜到蚂蚁的距离为5cm，则该透镜的焦距可能为（
）
A、3cm
B、4cm
C、5cm
D、6cm
17、物体放在凸透镜前某一位置时，在透镜另一侧离透镜10厘米的光屏上成一个倒立缩小的像。当物体移至凸透镜前l0厘米处，所成的是（
）。
A
倒立缩小的实像。
B
倒立放大的实像。
C
正立放大的虚像。
D
正立等大的虚像。
18、某同学利用光具座研究凸透镜成像规律。他把一只凸透镜固定在光具座上，再将光屏和点燃的蜡烛分别放置在凸透镜的两侧，调整凸透镜、光屏的高度，使烛焰、凸透镜、光屏的中心大致在同一高度。移动蜡烛和光屏，在光屏上得到清晰的像。实验得到的物距、像距及成像情况如下表所示：
实验序号
物距（厘米）
像距（厘米）
成像情况
1
30
15
缩小的像
2
20
20
等大的像
3
12
60
放大的像
则该凸透镜的焦距是（
）
A.小于7.5厘米
B.等于15厘米
C.等于10厘米
D.大于12厘米
19、小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为右图1中的甲和乙，则（
）
A.小红离小强的距离近
B．小明和小红离小强的距离相同
C.小红要使底片上的像与小明的一样大，小红移动位置后，
再减少镜头到底片的距离
D.小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离
20、九（1）班同学在拍毕业照时，照相机镜头上正停着一只苍蝇，则拍出来的照片
（
）
A.会有一只正立、放大的苍蝇
B.不会出现苍蝇，但有一个大黑点
C.不会出现苍蝇，但比正常情况下暗一些
D.会有一只倒立、放大的苍蝇
21、图3－4－1中是人眼晶状体调节光路图，其中描述正常眼的成像情况的是_______，描述近视眼的成像情况是_____；描述远视眼的成像是_______；描述矫正近视眼的方法的是______；描述矫正远视眼的方法的是______。
图1
F
。
。
F
N
M
o
。
图2
图3
图4
图5
（ｂ）
（ａ）
图6
图7
图8
。
。
。
。
2f
F
2f
F
。
0
A
B
。
。
。
。
2f
F
2f
F
。
0
A
B
。
。
。
。
2f
F
2f
F
。
0
A
B
图9
图10
