杠杆 课件 (6)

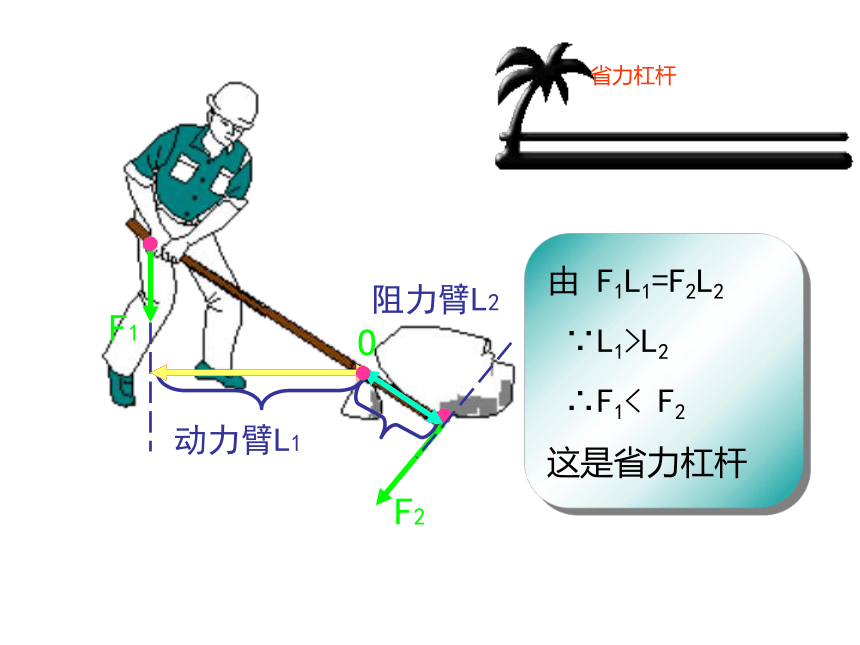

课件15张PPT。第三课时F1F2动力臂L1阻力臂L2由 F1L1=F2L2
∵L1>L2
∴F1< F2

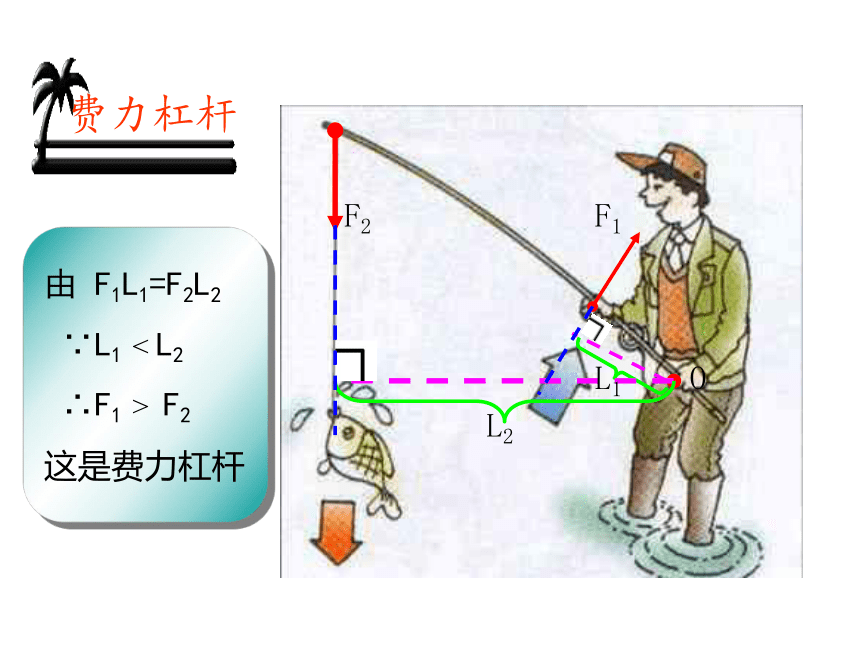

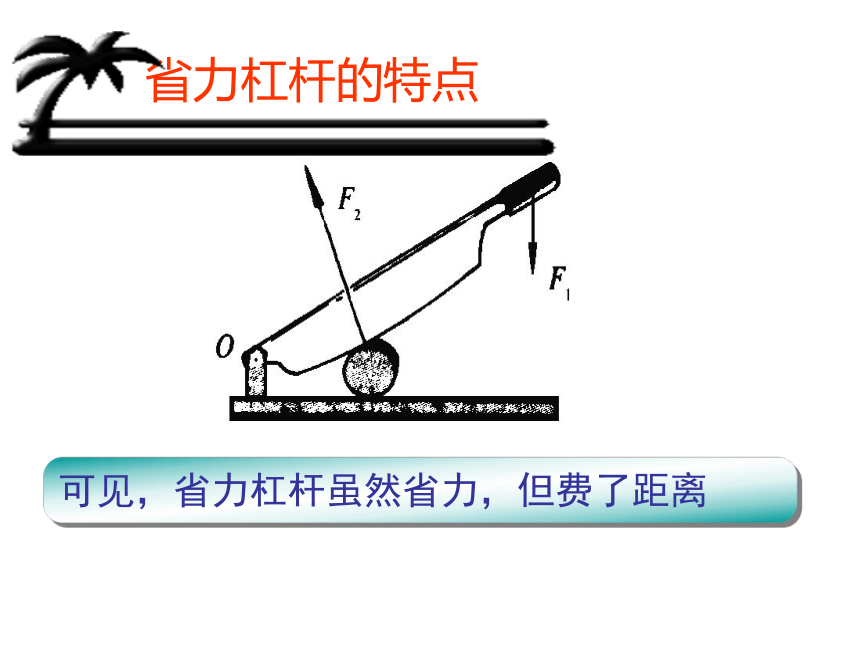

这是省力杠杆省力杠杆可见，省力杠杆虽然省力，但费了距离省力杠杆的特点省力杠杆F1F2L1L2O费力杠杆由 F1L1=F2L2
∵L1 < L2
∴F1 > F2

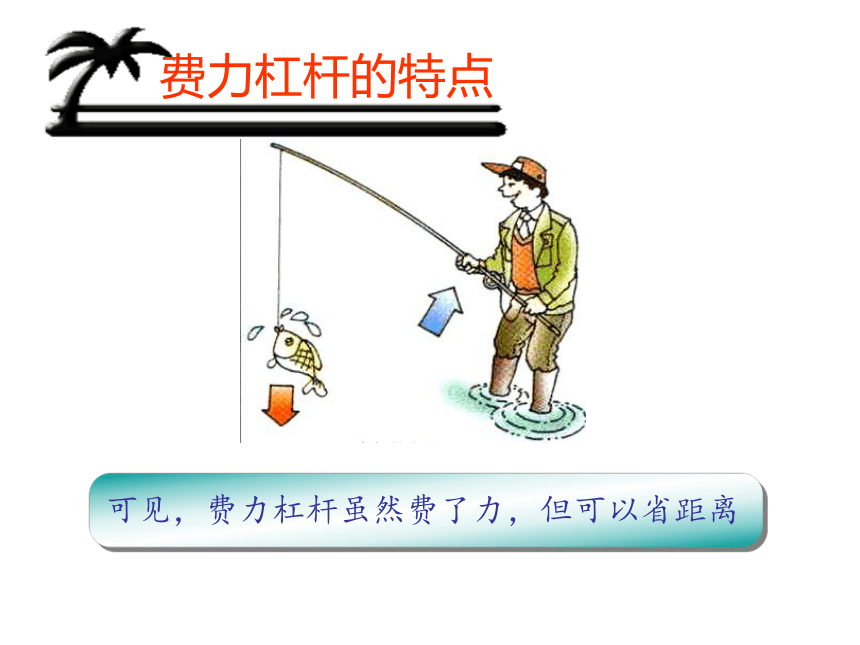

这是费力杠杆费力杠杆的特点可见，费力杠杆虽然费了力，但可以省距离费力杠杆F2F1动力臂L1阻力臂L2由 F1L1=F2L2
∵L1 = L2
∴F1 = F2

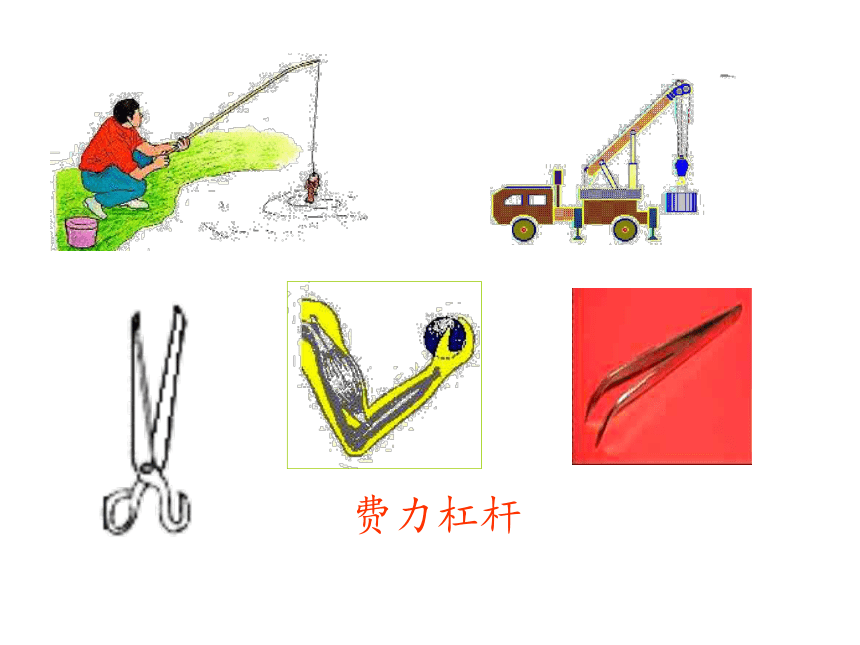

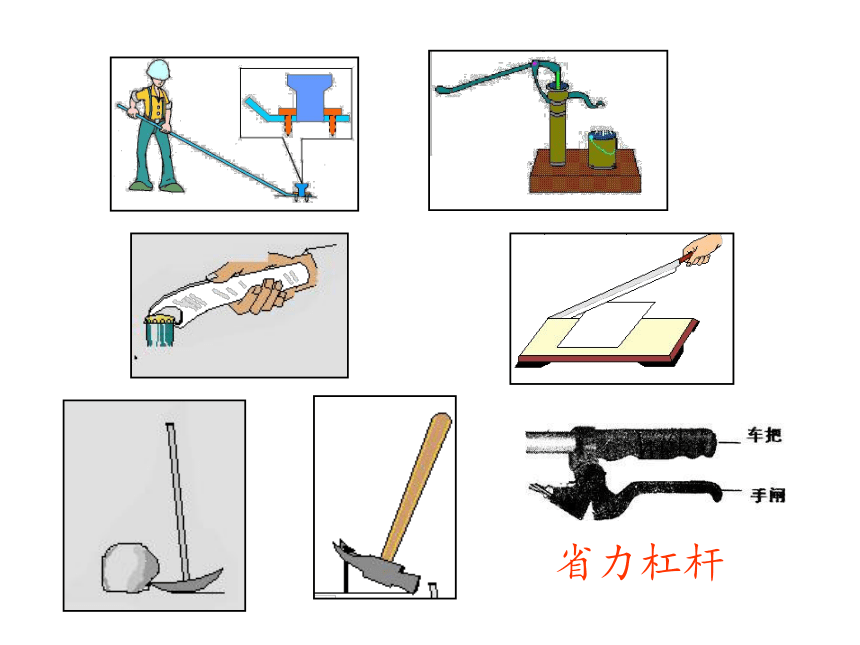

这是省力杠杆等臂杠杆不省力，也不省距离等臂杠杆的特点杠杆的分类省力杠杆：费力杠杆：等臂杠杆：L1 < L2，F1 > F2，费力但省距离L1 >L2，F1 < F2，省力但费距离L1 =L2，F1 = F2，不省力不费距离例如：钉锤、手推车、开瓶器、撬棒……例如：钓鱼竿、筷子、镊子、船桨……例如：托盘天平、定滑轮……它们是什么杠杆？
在下列工具中省力的是哪一组（ ）
A. 铡刀、汽车上的刹车闸、羊角锤起钉子；
B. 镊子、钓鱼杆、剪子；
C. 铡刀、天平、钓鱼杆；
D. 镊子、汽车上的刹车闸、钓鱼杆。练习一A属于省力杠杆的是______，
属于费力杠杆的是_____.ACDB练习二室内垃圾桶平时桶盖关闭，使用时用脚踩踏板，桶盖开启，图为室内垃圾桶的结构示意图，使用时有两个杠杆ABC和DEF在起作用 ( )
A. ABC和DEF都是省力杠杆
B. ABC和DEF都是费力杠杆
C. ABC是省力杠杆DEF是费力杠杆
D. ABC是费力杠杆DEF是省力杠杆
C练习三
