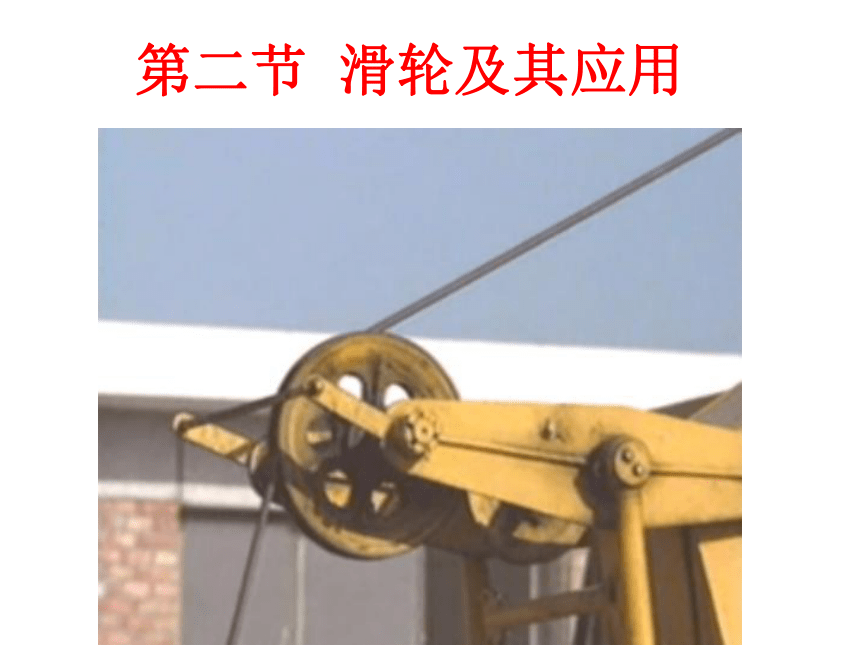

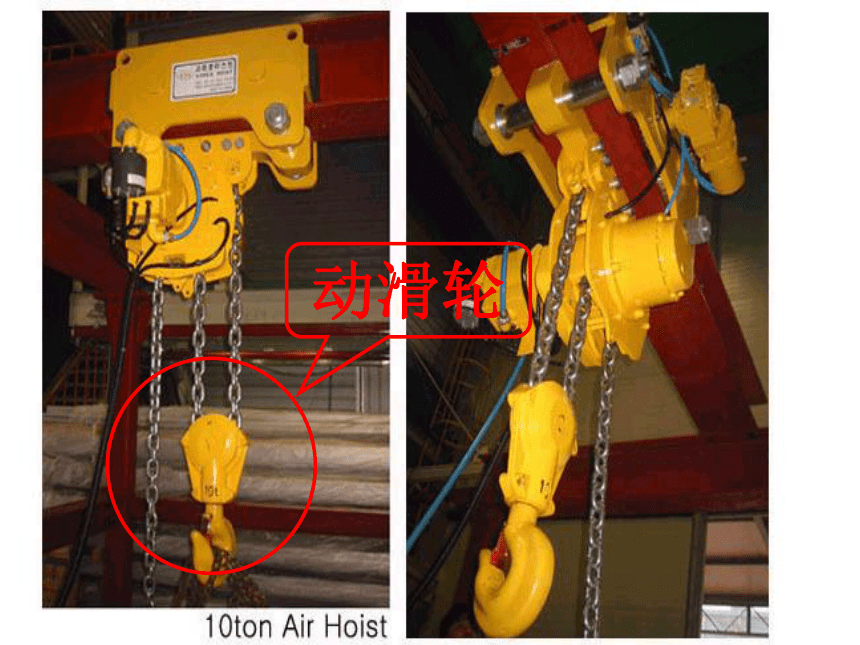

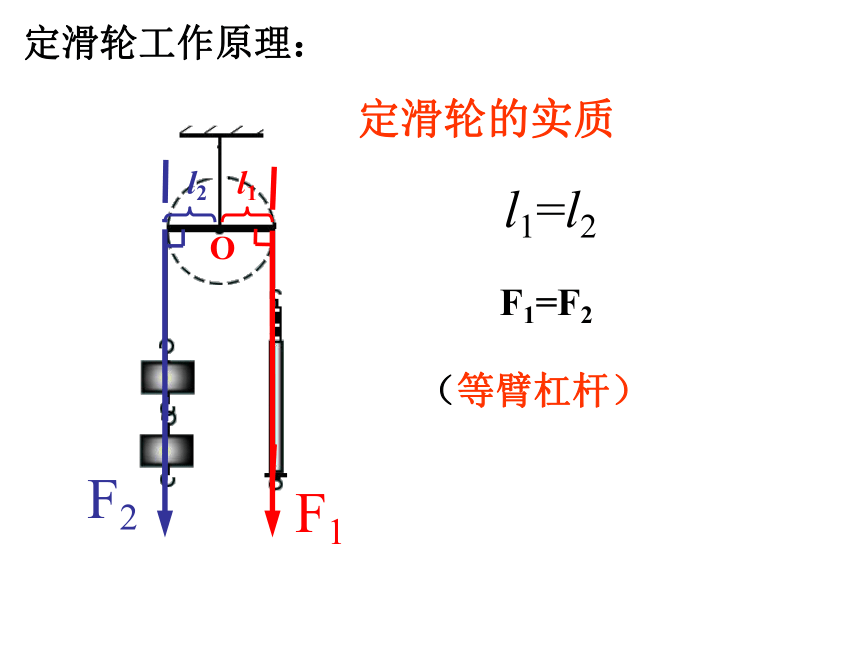

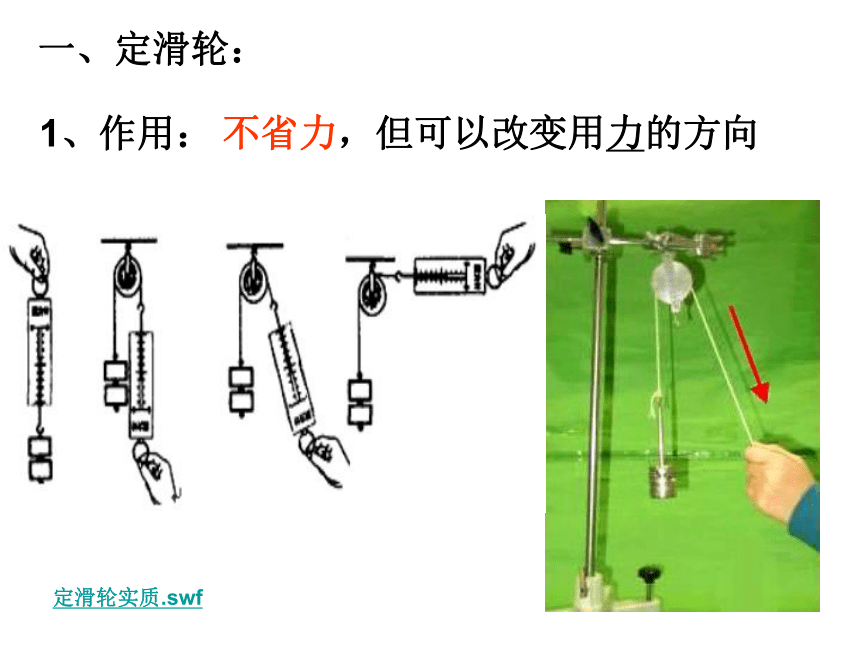

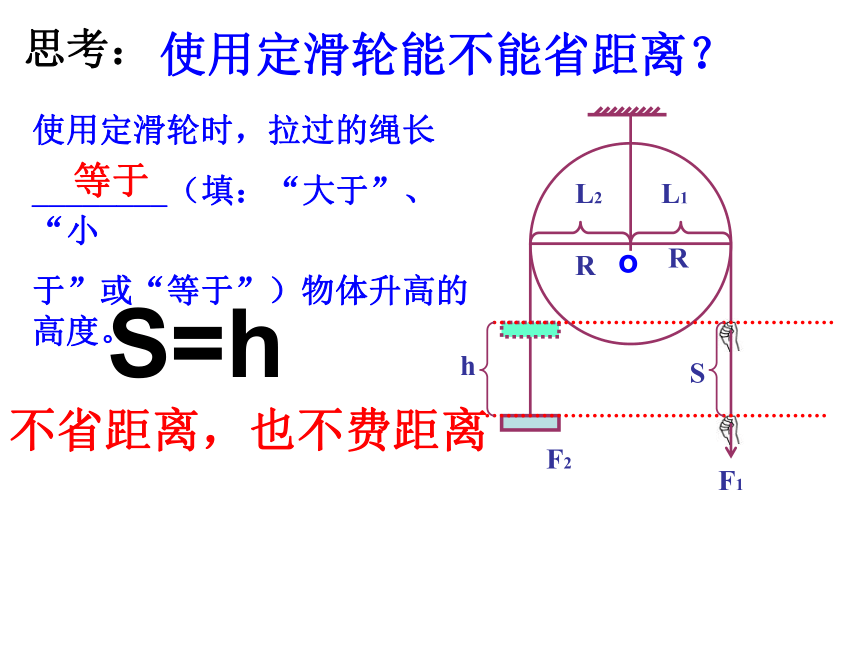

课件27张PPT。第二节 滑轮及其应用定滑轮动滑轮动滑轮动滑轮定滑轮滑轮在使用时，根据轴的位置是否移动，又分为定滑轮和动滑轮两种。定滑轮：轴固定不动动滑轮；轴和重物一起移动一、定滑轮：1、作用：不省力，但可以改变用力的方向定滑轮实质.swf定滑轮的实质F1F2Ol1=l2F1=F2定滑轮工作原理：（等臂杠杆）F2F1RRL1L2hS使用定滑轮时，拉过的绳长
________（填：“大于”、“小
于”或“等于”）物体升高的高度。使用定滑轮能不能省距离？等于不省距离，也不费距离oS=h思考：一、定滑轮：1、作用：不省力，但可以改变用力的方向2、实质：l动=l阻（等臂杠杆）3、动力作用点移动的距离＝物体移动的距离
即：S = h ，不省距离二、动滑轮省一半的力，
但不能改变用力的方向即F=(G物+G动) / 2，1、作用：动滑轮实质.swf动滑轮工作原理：Ol1l2F1F2·实质：动力臂是阻力臂两倍的省力杠杆
FG物若不计绳子与滑轮间的摩擦使用动滑轮省了力，你认为付出了什么代价?讨论：绳子自由上升的距离s是钩码上升的距离h的两倍。 S=2h费距离使用动滑轮费距离.swf二、动滑轮1、省一半的力，即F=(G物+G动) / 2，
但不能改变用力的方向3、动力作用点移动的距离＝物体移动的距离的2倍
即：S=2h，费距离 2、实质: l动=2l阻（省力杠杆）1、如图，物体A和B所受重力都是120N，
滑轮重力不计。当分别用力匀速提升物体
A和B时，FA为_______N， FB为_______N。
若物体A和B都上升了2m，则动力FA通过的
距离SA为___m，动力FB通过的距离SB为___m。1206024例题：２、如图所示：当用动滑轮将重物提起，弹簧秤的示数
是25N，人对绳子的拉力F为_______N，不计摩擦、
绳重，重物和滑轮总重力为_______N。2550生活中选用滑轮更方便呢？d.swfdd.swfddd.swf三、滑轮组：F= G1/2F= G 1/31、作用：可省力，又可改变力的方向2、F=（G动+G物）/ n n指：与动滑轮接触的绳子段数n ：定偶动奇3、s = _____h绳子自由端移动距离重物移动距离n数一数下列滑轮组的绳子段数n=?2段3段4段4段5段请按要求绕绳定偶动奇３、用一个定滑轮和一个动滑轮组成滑轮组，
匀速提起重物，人作用在绳端的拉力是50N，
不计滑轮重，摩擦和绳重，则被提
起的重物可能是_______N或________N。1001501/21/32：如图，滑轮重和摩擦不计，物体受到的摩擦力为f，则拉力F为___________实验表明，使用滑轮组拉重物时，若动滑轮重和摩擦不计，动滑轮被几股绳子拉住，所用的力就是物体与接触面摩擦力的几分之一。即6、用图6中所示的滑轮组拉动物体A时，怎样绕线最省力？画出绕线图。
1、使用如下图所示的装置来提升重物时，既
能省力又能改变用力的方向的装置是（ ）Ｄ试判定下列各图中的滑轮是定滑轮还是动滑轮。如图所示。动定动定3、如图是滑轮的两种用法，以下说法中正确
的是（ ）A、甲是动滑轮，使用时不能省力
B、乙是动滑轮，使用时可以省力
C、甲是定滑轮，使用时可以省力
D、乙是定滑轮，使用时不能省力B4、如图，用滑轮组拉着物体Ａ在水平地面上
做匀速直线运动。滑轮组本身的重力及摩擦力
不计，若拉力Ｆ为600N，则物体受到的阻力
为多少牛？
