滑轮 课件 (9)

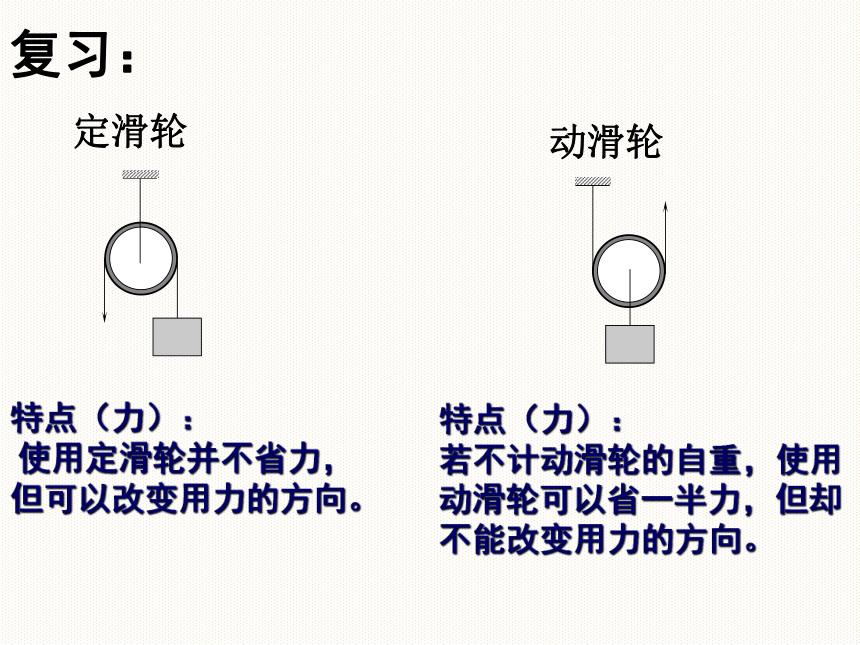

课件18张PPT。复习：动滑轮定滑轮特点（力）：
使用定滑轮并不省力，但可以改变用力的方向。特点（力）：

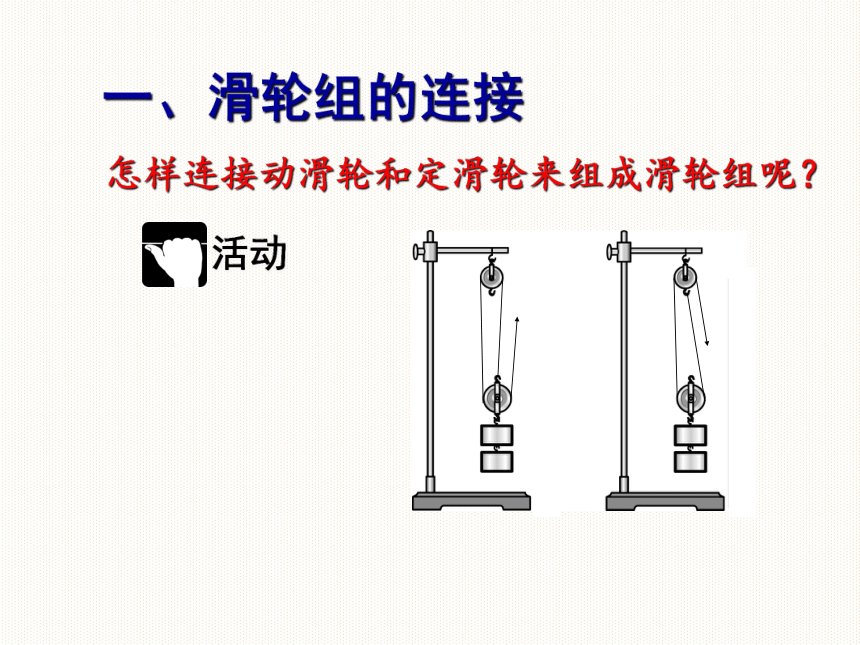

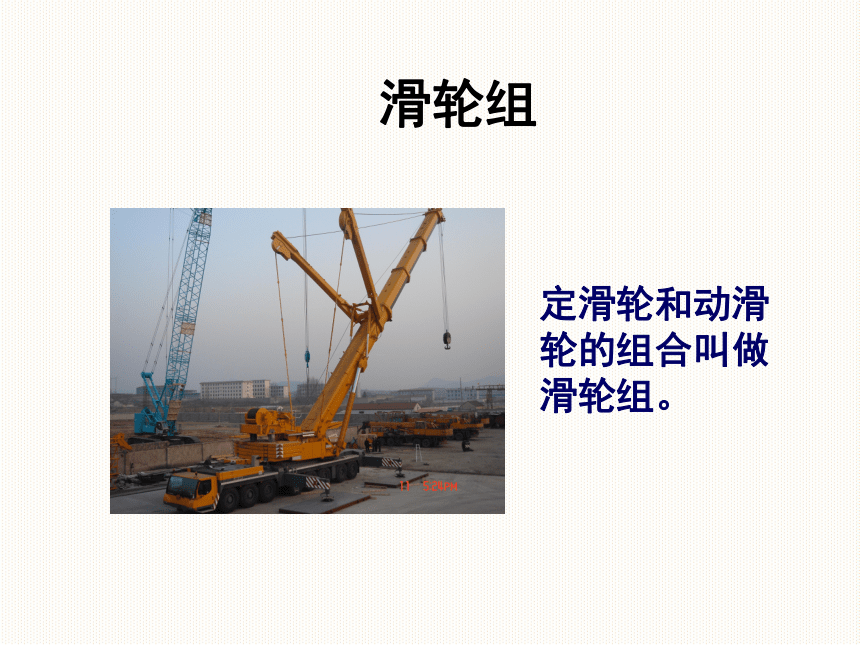

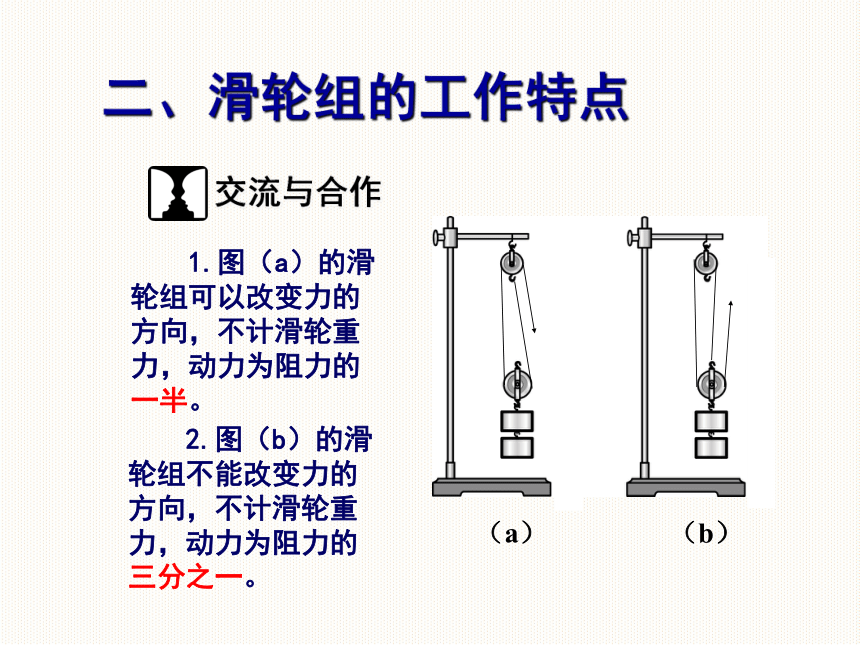

若不计动滑轮的自重，使用动滑轮可以省一半力，但却不能改变用力的方向。滑轮组定滑轮和动滑轮的组合叫做滑轮组。一、滑轮组的连接 怎样连接动滑轮和定滑轮来组成滑轮组呢？活动二、滑轮组的工作特点交流与合作 1.图（a）的滑轮组可以改变力的方向，不计滑轮重力，动力为阻力的一半。 2.图（b）的滑轮组不能改变力的方向，不计滑轮重力，动力为阻力的三分之一。（a） （b）思考：

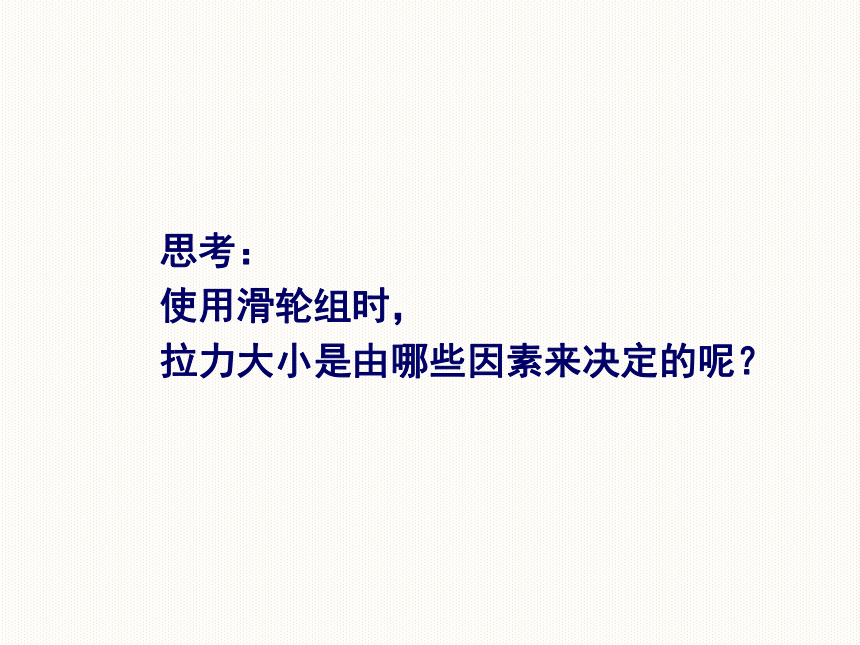

使用滑轮组时，

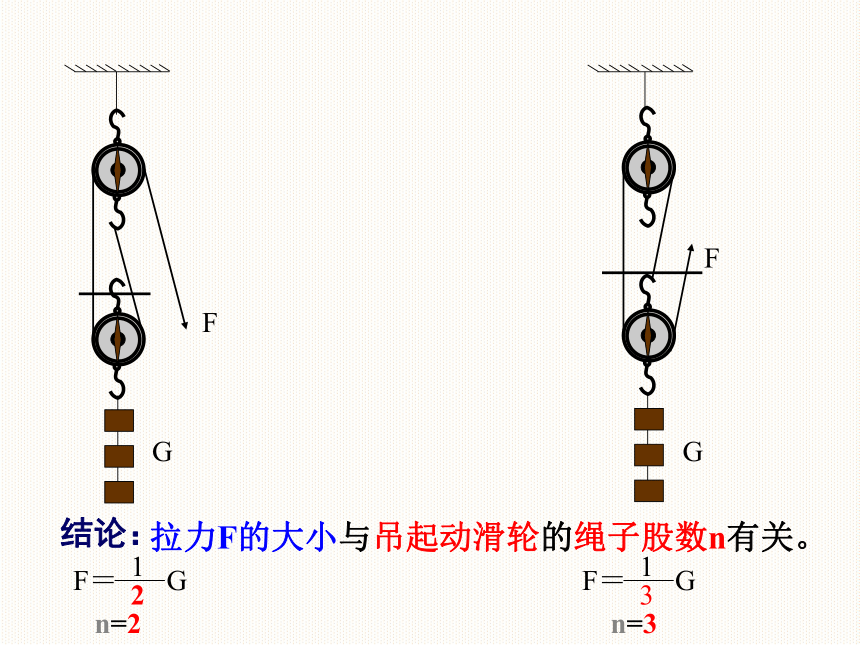

拉力大小是由哪些因素来决定的呢？结论：拉力F的大小与吊起动滑轮的绳子股数n有关。n=2n=3实验表明，使用滑轮组吊重物时，若动滑轮重和摩擦不计，动滑轮被几股绳子吊起，所用力就是物重的几分之一，即：思考题：在左图所示的滑轮组中：(a)若动滑轮重G/不计，拉力F是多少？(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？分析：图中吊起动滑轮的绳子股数为5拓展：你能按照要求连接滑轮组吗？画出使用二分之一的力连结方法画出使用三分之一的力连结方法连结方法：奇动偶定，由内而外画出使用四分之一的力连结方法画出使用五分之一的力连结方法1.如图，要用滑轮组将陷入泥潭的汽车拉出，请在图中画出最省力的绳子绕法。
应用*2.如图，一个体重为600N的工人站在集装箱上，要将重1000N的物体拉起，问该工人作用在绳子自由端的拉力应为多大？小结一、滑轮组
二、滑轮组的使用特点
