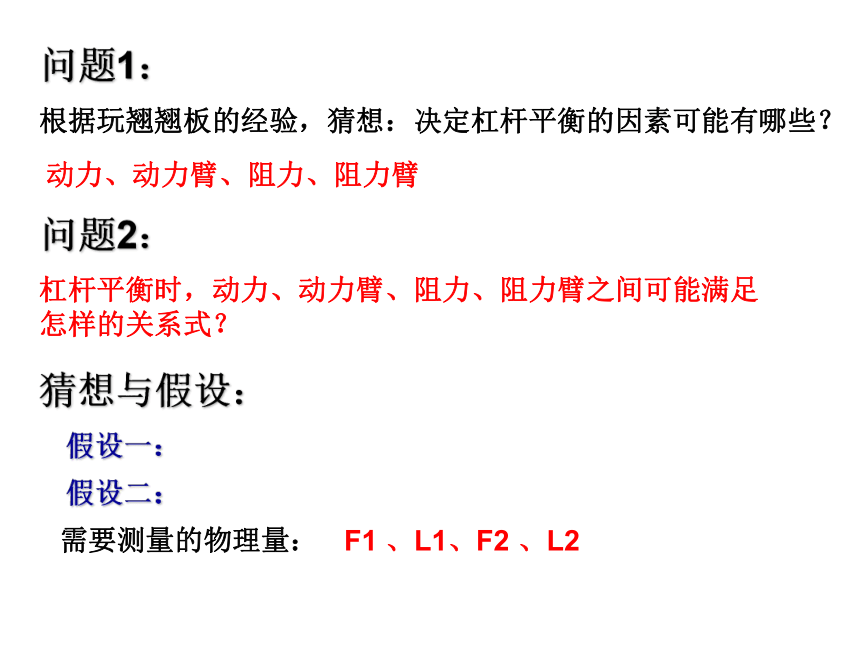

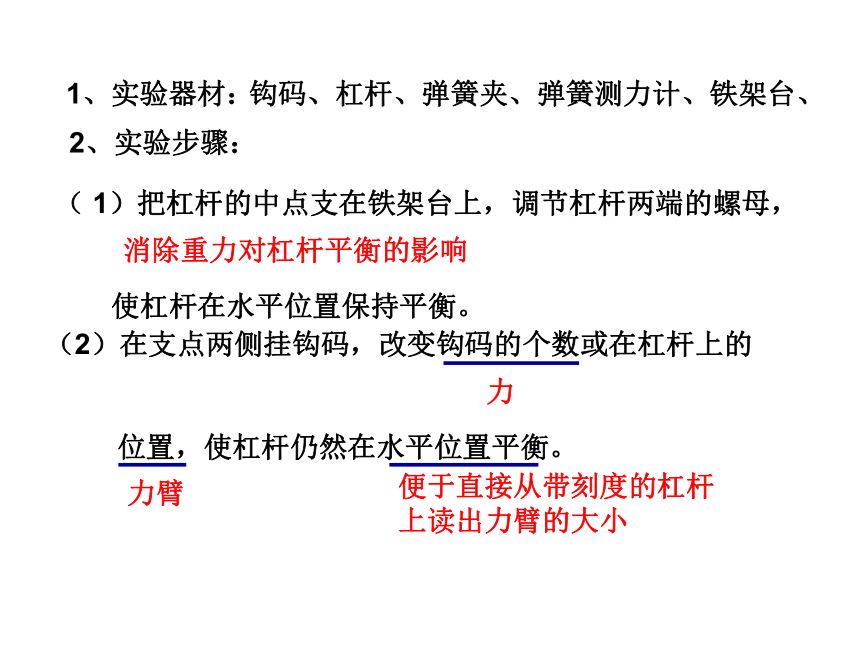

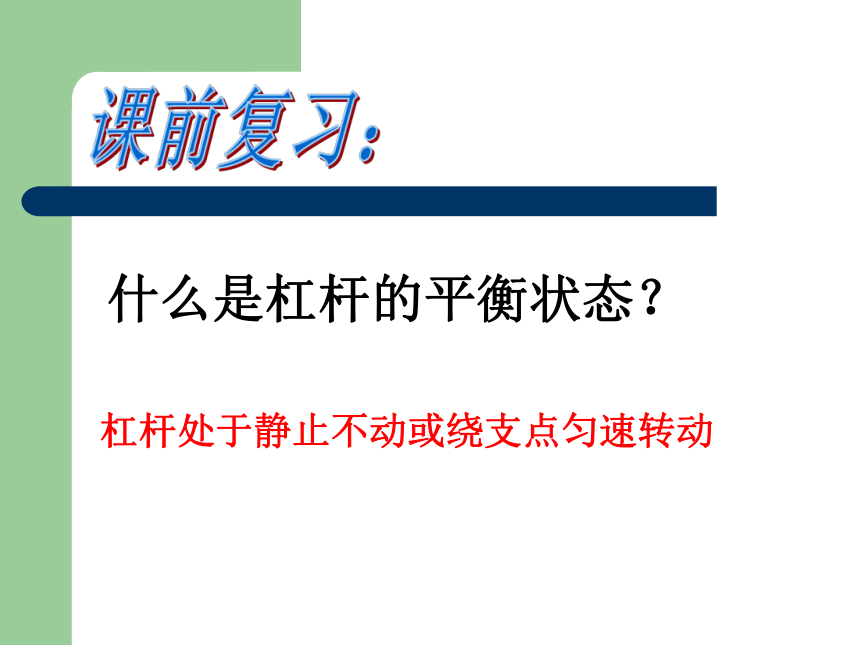

课件12张PPT。课前复习：什么是杠杆的平衡状态？杠杆处于静止不动或绕支点匀速转动4.1.2 探究杠杆平衡的条件问题2：杠杆平衡时，动力、动力臂、阻力、阻力臂之间可能满足怎样的关系式？猜想与假设：假设一：假设二：需要测量的物理量：F1 、L1、F2 、L2根据玩翘翘板的经验，猜想：决定杠杆平衡的因素可能有哪些？动力、动力臂、阻力、阻力臂问题1：1、实验器材：2、实验步骤：（ 1）把杠杆的中点支在铁架台上，调节杠杆两端的螺母，
使杠杆在水平位置保持平衡。（2）在支点两侧挂钩码，改变钩码的个数或在杠杆上的

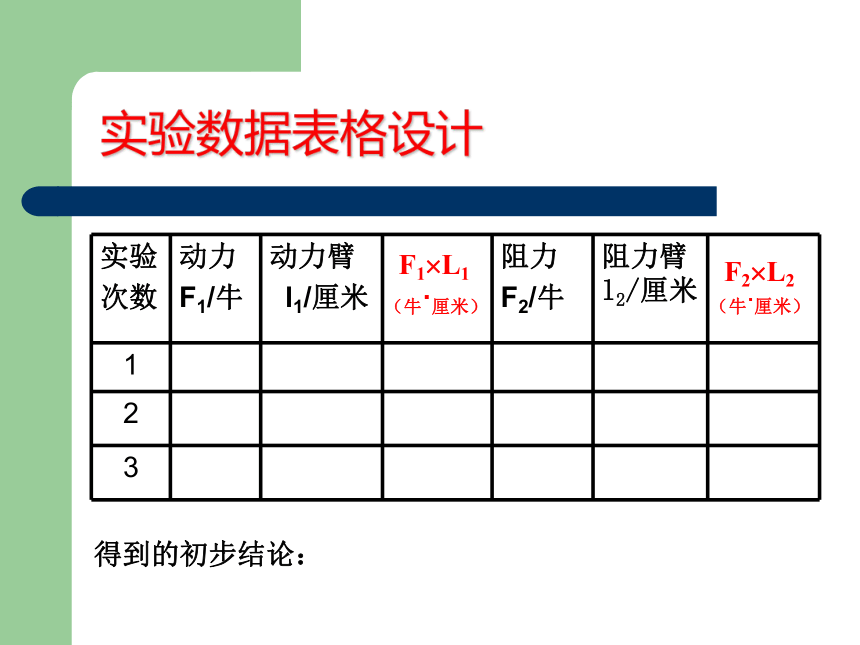

位置，使杠杆仍然在水平位置平衡。便于直接从带刻度的杠杆上读出力臂的大小钩码、杠杆、弹簧夹、弹簧测力计、铁架台、力力臂消除重力对杠杆平衡的影响实验数据表格设计 F1?L1
（牛·厘米） F2?L2

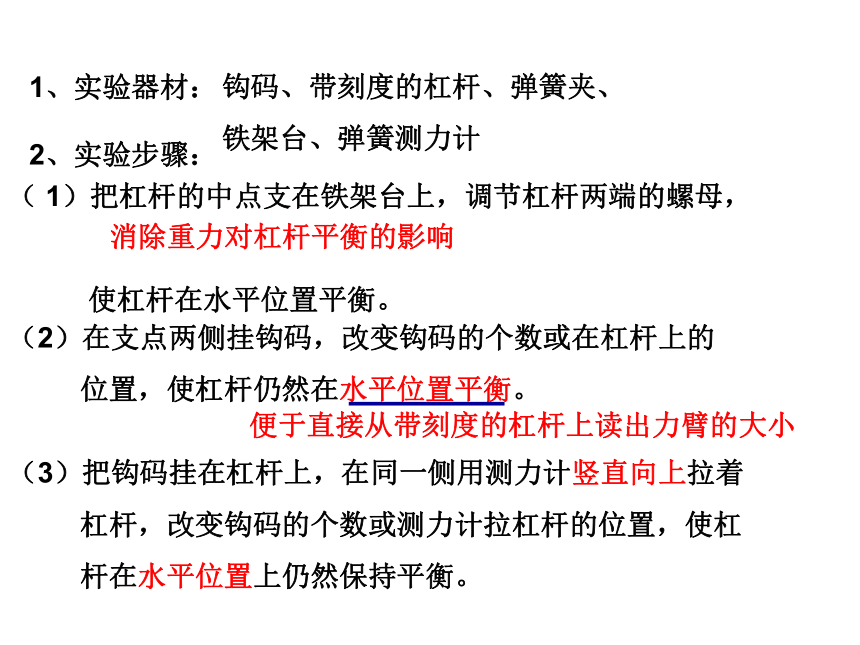

（牛·厘米）得到的初步结论：1、实验器材：2、实验步骤：（ 1）把杠杆的中点支在铁架台上，调节杠杆两端的螺母，
使杠杆在水平位置平衡。（2）在支点两侧挂钩码，改变钩码的个数或在杠杆上的
位置，使杠杆仍然在水平位置平衡。便于直接从带刻度的杠杆上读出力臂的大小（3）把钩码挂在杠杆上，在同一侧用测力计竖直向上拉着
杠杆，改变钩码的个数或测力计拉杠杆的位置，使杠
杆在水平位置上仍然保持平衡。钩码、带刻度的杠杆、弹簧夹、
铁架台、弹簧测力计消除重力对杠杆平衡的影响实验数据表格设计 F1?L1
（牛。米） F2?L2
（牛 。米）得到的初步结论：杠杆平衡时，动力×动力臂＝阻力×阻力臂 F1L1=F2L2
例题1：有一杆杆当它平衡时，动力臂l1=1.5米，阻力臂l2=2米，阻力F2=30牛，求作用在该杠杆上的动力F1？杠杆平衡时， F1L1=F2L2变式训练：用榔头来起钉子。已知加在榔头柄上的力是50牛，
它的动力臂是20厘米，阻力臂是2厘米。求钉子对榔头
的阻力。已知:F1=50N，l1=20cm，l2=2cm求：F2解：F1L1=F2L2
F2=F1L1/l2=50N×20cm/2cm=500N例题2：如图，B 是杠杆OA的中点，B点所挂物体重力G=20牛，要使杠杆在水平位置平衡，则作用在A点竖直向上的拉力F应为多少牛？变式训练：OA是轻质杠杆，已知AB=2OB，B点所挂物体的重力是6牛，A端用力F竖直向上拉着，杠杆处于静止状态，则力F的大小为 牛。
使杠杆在水平位置保持平衡。（2）在支点两侧挂钩码，改变钩码的个数或在杠杆上的
位置，使杠杆仍然在水平位置平衡。便于直接从带刻度的杠杆上读出力臂的大小钩码、杠杆、弹簧夹、弹簧测力计、铁架台、力力臂消除重力对杠杆平衡的影响实验数据表格设计 F1?L1
（牛·厘米） F2?L2
（牛·厘米）得到的初步结论：1、实验器材：2、实验步骤：（ 1）把杠杆的中点支在铁架台上，调节杠杆两端的螺母，
使杠杆在水平位置平衡。（2）在支点两侧挂钩码，改变钩码的个数或在杠杆上的
位置，使杠杆仍然在水平位置平衡。便于直接从带刻度的杠杆上读出力臂的大小（3）把钩码挂在杠杆上，在同一侧用测力计竖直向上拉着
杠杆，改变钩码的个数或测力计拉杠杆的位置，使杠
杆在水平位置上仍然保持平衡。钩码、带刻度的杠杆、弹簧夹、
铁架台、弹簧测力计消除重力对杠杆平衡的影响实验数据表格设计 F1?L1
（牛。米） F2?L2
（牛 。米）得到的初步结论：杠杆平衡时，动力×动力臂＝阻力×阻力臂 F1L1=F2L2
例题1：有一杆杆当它平衡时，动力臂l1=1.5米，阻力臂l2=2米，阻力F2=30牛，求作用在该杠杆上的动力F1？杠杆平衡时， F1L1=F2L2变式训练：用榔头来起钉子。已知加在榔头柄上的力是50牛，
它的动力臂是20厘米，阻力臂是2厘米。求钉子对榔头
的阻力。已知:F1=50N，l1=20cm，l2=2cm求：F2解：F1L1=F2L2
F2=F1L1/l2=50N×20cm/2cm=500N例题2：如图，B 是杠杆OA的中点，B点所挂物体重力G=20牛，要使杠杆在水平位置平衡，则作用在A点竖直向上的拉力F应为多少牛？变式训练：OA是轻质杠杆，已知AB=2OB，B点所挂物体的重力是6牛，A端用力F竖直向上拉着，杠杆处于静止状态，则力F的大小为 牛。
