只要给我一个支点，我就可以撬起地球。阿基米德说：第十章 第一节
科学探究：杠杆的平衡条件机械与人

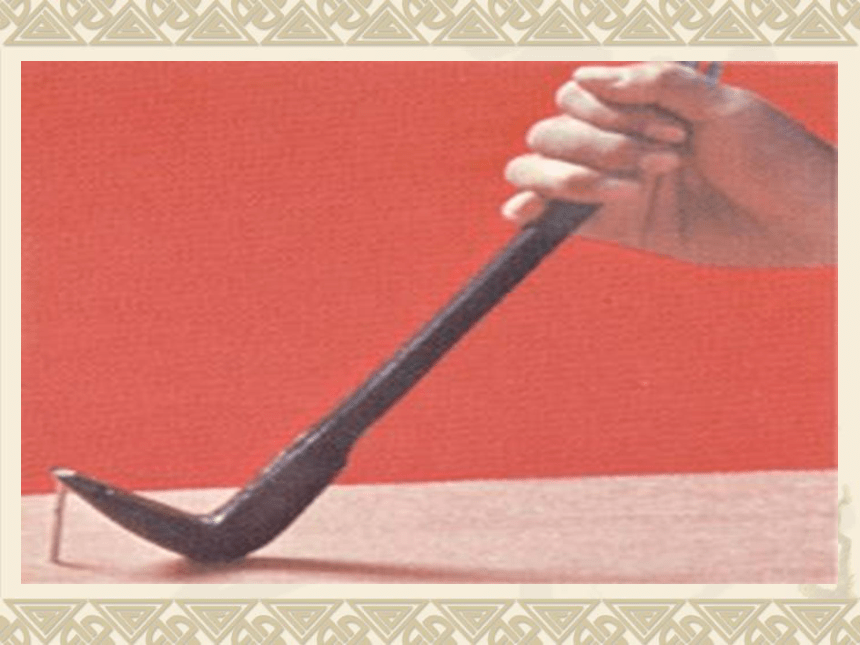

什么是杠杆？想一想生活中的杠杆有哪些呢？瞧瞧这些杠杆剪刀钳子天平起瓶器扳手怎样找力臂？方法：1.应先找出支点的位置2.再沿动力和阻力的作用方向画出力的作用线3.然后从支点作这些力的作用线的垂线。这个垂线就是力臂。画出图中杠杆各力的力臂F1想一想l1l2F2F1F2o1.把杠杆的中点用细线挂在铁架台上，调节杠杆两端的平衡螺母，使杠杆在水平位置平衡；
2.在杠杆两边挂适当钩码，并移动钩码位置，使杠杆在水平位置再次平衡，计算两力的大小，并读出两力臂的值，将力和力臂的数值填入表中；（重复3次）结论：杠杆的平衡条件是：动力×动力臂＝阻力×阻力臂1.两个力作用在杠杆两端使杠杆平衡,则( )
A.这两个力的大小必须相等
B.这两个力的力臂长必须相等
C.力臂较长的那个力比较大
D.力臂较长的那个力比较小
2.要使右图杠杆保持平衡,
最省力的方向是( )
课堂练习DA3.判断：动力和阻力可以人为规定。（ ）

4.把重为4N和12N的物体分别挂在杠杆的两端,
杠杆平衡时,两端的长度之比是＿＿＿＿.
√3 : 1
