滑动变阻器 课件 (8)

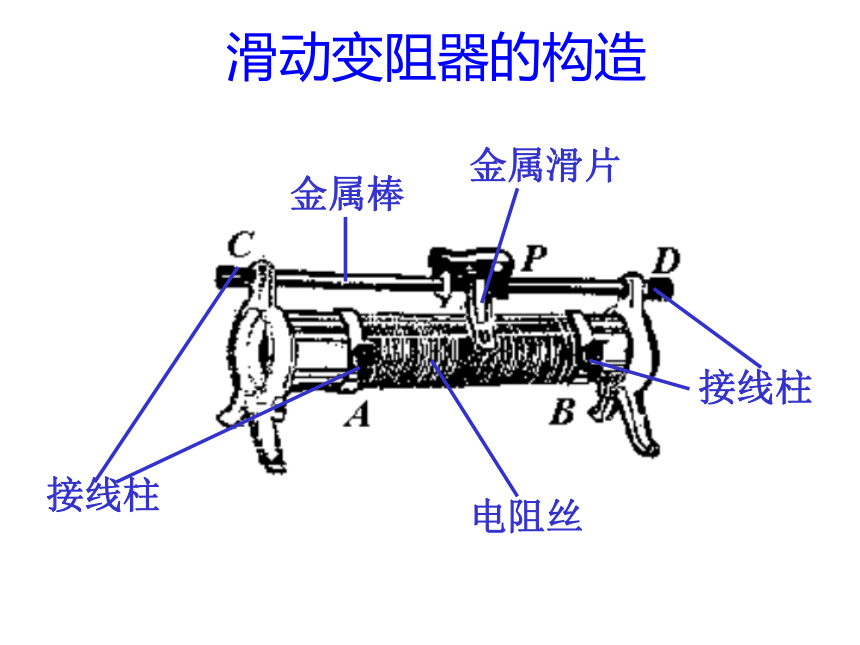

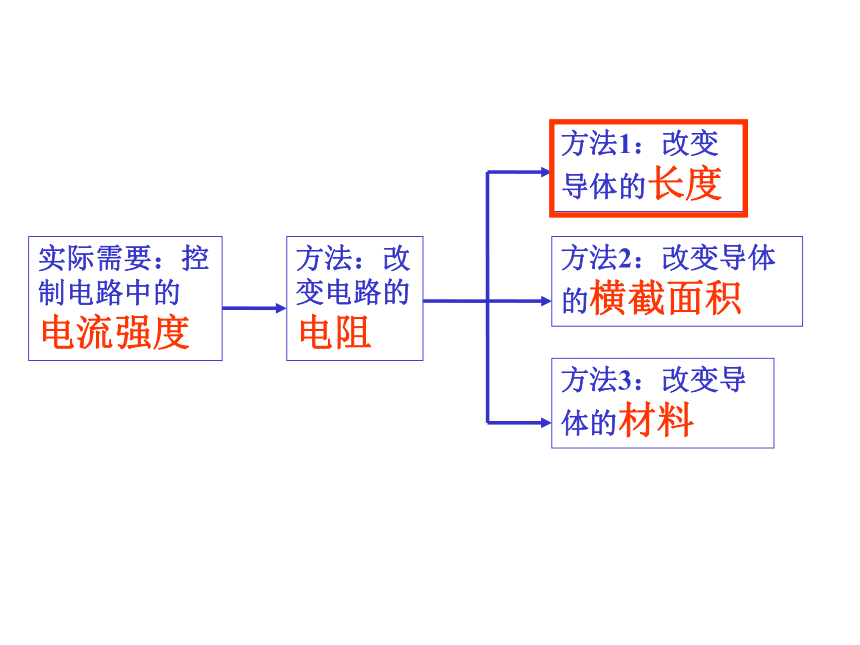

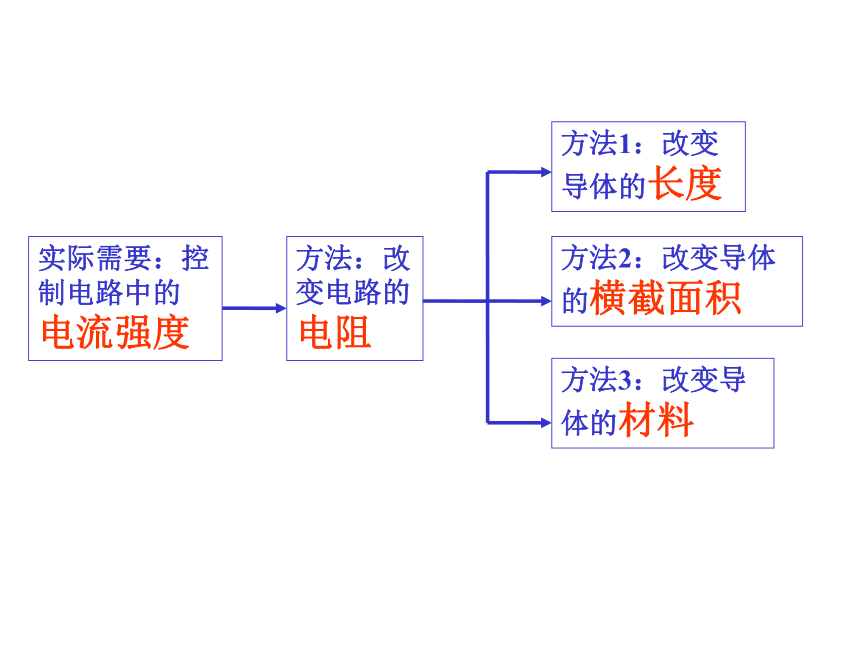

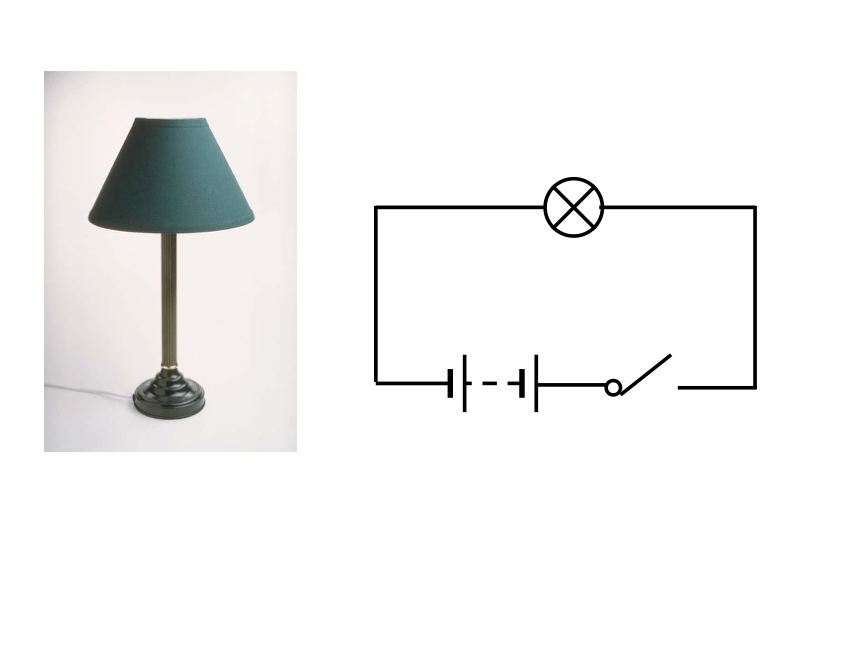

课件47张PPT。滑动变阻器实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料实际需要：控制电路中的电流强度方法：改变电路的 电阻方法1：改变导体的长度方法2：改变导体的横截面积方法3：改变导体的材料滑动变阻器的构造金属棒电阻丝金属滑片接线柱接线柱结构示意图电路图符号实物图 滑片P 向右移动时，灯变 ，电流表的示数变 ，说明电阻变 。暗小大ABCDABCDABCDABCDABCDABCDABCDABCD6 种连接方法（1）4柱选2（或3柱选2）
（2）一上一下
（3）二上等效
（4）关键在下连线归纳<例题1>将滑动变阻器与如图所示电路中的M、N点连接，要求当滑片P 向右移动时，灯变亮，电流表的示数变大。R<例题2 >如图2所示，当滑动变阻器R的滑片P向左移动时，电流表的示数 ，灯的亮度 。大变亮当滑动变阻器确定了一种正确的连接方法（如连 A、D）并且连入电路之后，若改变电流方向（将电源正负极对换），会不会使滑动变阻器的变阻效果相反？不会影响！两个参数允许通过的最大电流值最大电阻值例如：“2A 10Ω”表示该滑动变阻器
允许通过的最大电流值是2安
最大电阻值是10欧（即电阻变化范围是0～10欧)电位器汽车油量表滑片电阻<例题3>画出如图所示电路的电路图。等效！<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P<例题3 >如图所示，当滑动变阻器的滑片P向右移动时，电流表的示数 ，灯的亮度 。P大变亮R
