滑动变阻器 课件 (12)

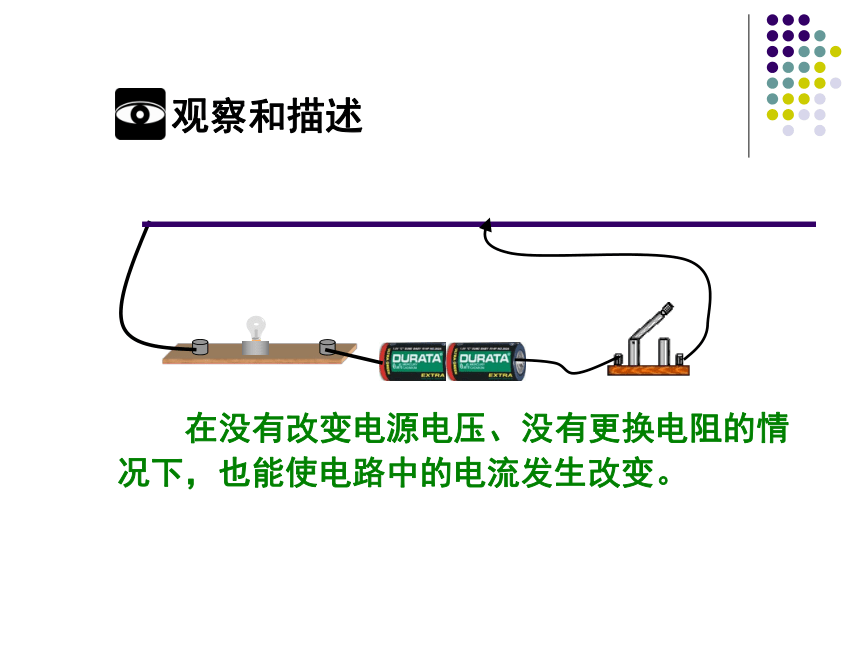

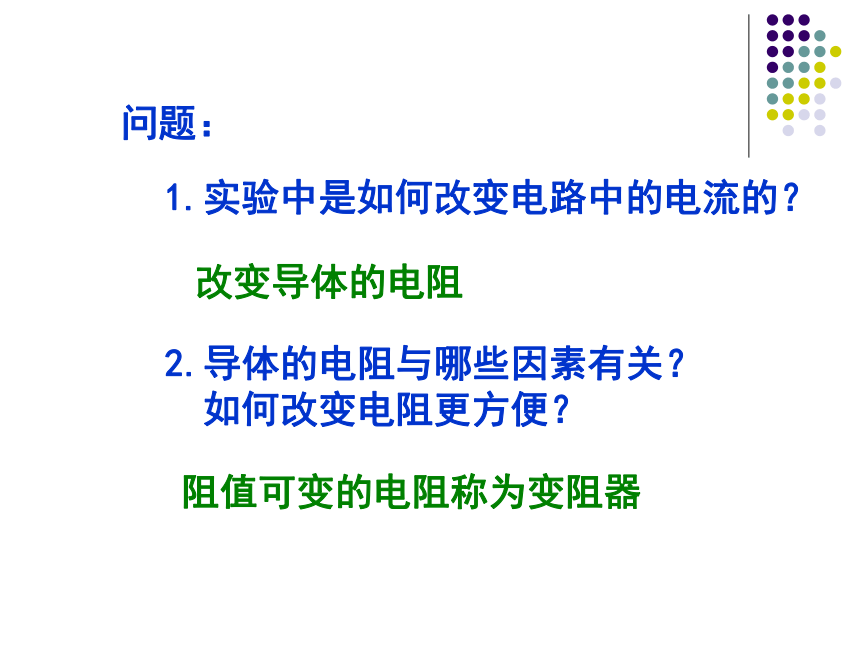

课件18张PPT。滑动变阻器欧姆定律之想一想: 观察和描述 舞台上的灯光是通过什么方法变暗变亮的呢？ 在没有改变电源电压、没有更换电阻的情况下，也能使电路中的电流发生改变。 观察和描述 问题： 1.实验中是如何改变电路中的电流的？ 2.导体的电阻与哪些因素有关？

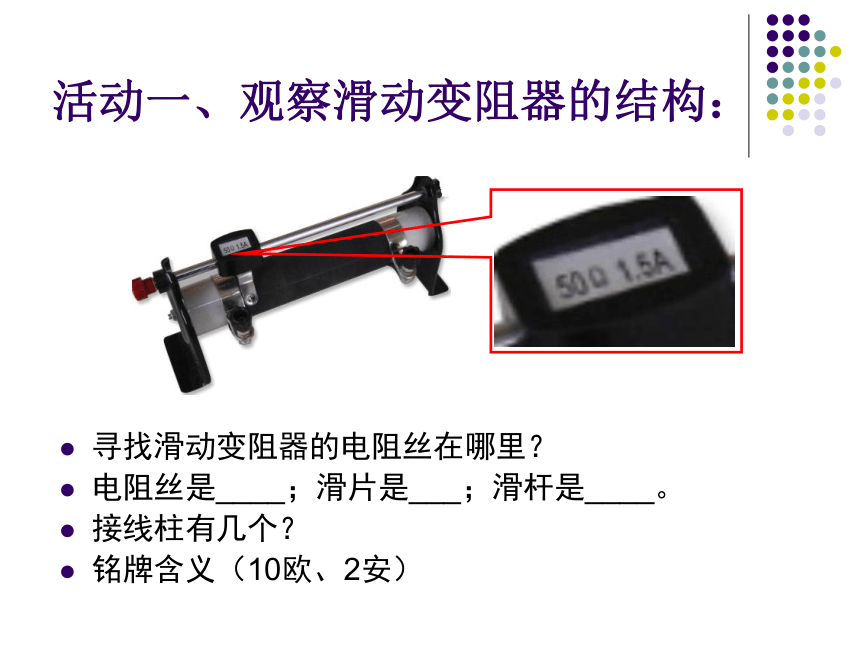

如何改变电阻更方便？ 阻值可变的电阻称为变阻器改变导体的电阻活动一、观察滑动变阻器的结构：寻找滑动变阻器的电阻丝在哪里？
电阻丝是____；滑片是___；滑杆是____。
接线柱有几个？
铭牌含义（10欧、2安）

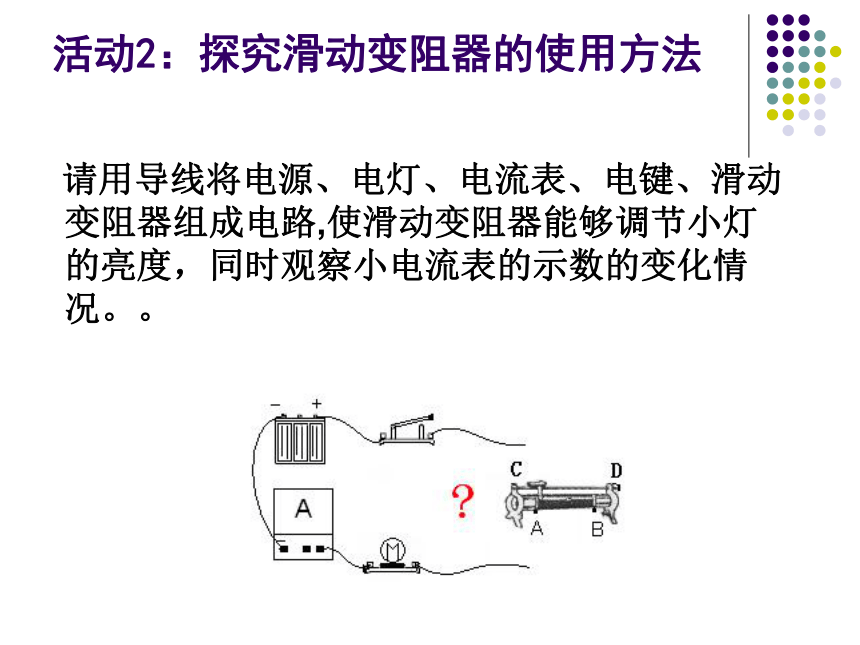

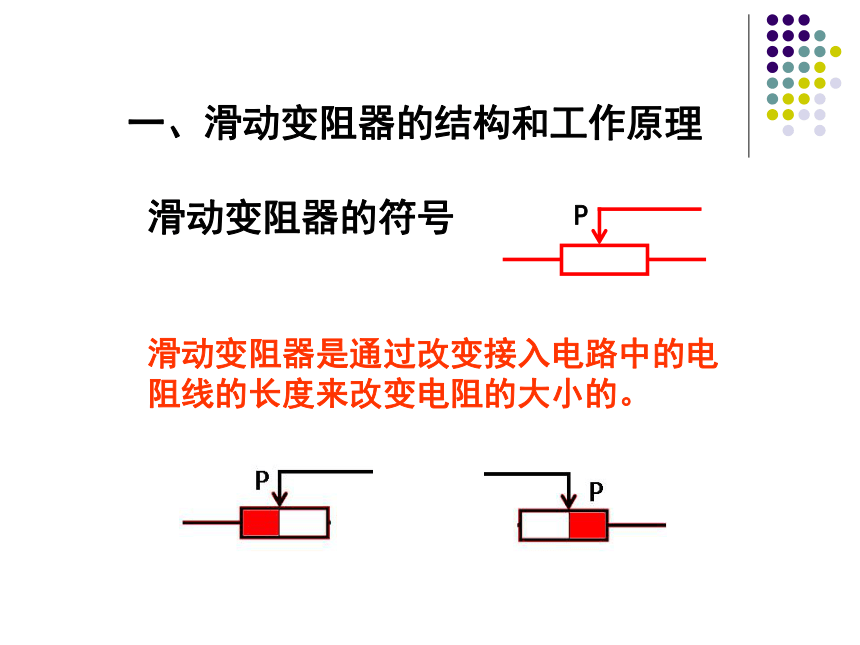

滑动变阻器的符号一、滑动变阻器的结构和工作原理滑动变阻器是通过改变接入电路中的电阻线的长度来改变电阻的大小的。活动2：探究滑动变阻器的使用方法 请用导线将电源、电灯、电流表、电键、滑动变阻器组成电路,使滑动变阻器能够调节小灯的亮度，同时观察小电流表的示数的变化情况。。 你能找到几种连接方法，使移动滑片能够调节小灯的亮度。
请在学案上及时记录你的方法归类：接法探讨：滑动变阻器的连接方法必须一上一下把一部分电阻丝（或A-P或B-P）接入电路。
若把变阻器的AB接线柱接入电路，接入电阻为A-B，变阻器相当于定值电阻。
若把变阻器的CD接线柱接入电路，只接入滑杆，变阻器相当于导线。
活动3：探究滑动变阻器如何改变电路中的电流滑动变阻器对电流的调节作用滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻，从而改变电流强度的。
当变阻器电阻增大时，电路的总电阻就增大，流过变阻器的电流就减小。
为了保护电路，闭合电键前，使变阻器的接入电阻最大，使电路中的电流最小。三、变阻器的应用跟踪练习1：在图1的电路中，请涂出变阻器接入电路的有效电阻，当滑片向右移动时，电流表示数将____________小灯的亮度将_________。
跟踪练习3：在图3的电路中，请补上一根导线，补上后要求：闭合电键时，电流表示数最小。
观察风力测量仪的哪部分相当于滑动变阻器？
解释风力测量仪的原理。
提出整改意见。
风力测量仪体重计观察重力测量仪的哪部分相当于滑动变阻器？
解释重力测量仪的原理。
提出整改意见。 小 结一、滑动变阻器的结构和工作原理2.滑动变阻器的工作原理1.滑动变阻器的结构二、滑动变阻器的作用及连接方法1.滑动变阻器作用2.滑动变阻器连接方法三、变阻器的应用
