课件12张PPT。第七章 电路 7.2 欧姆定律⑴

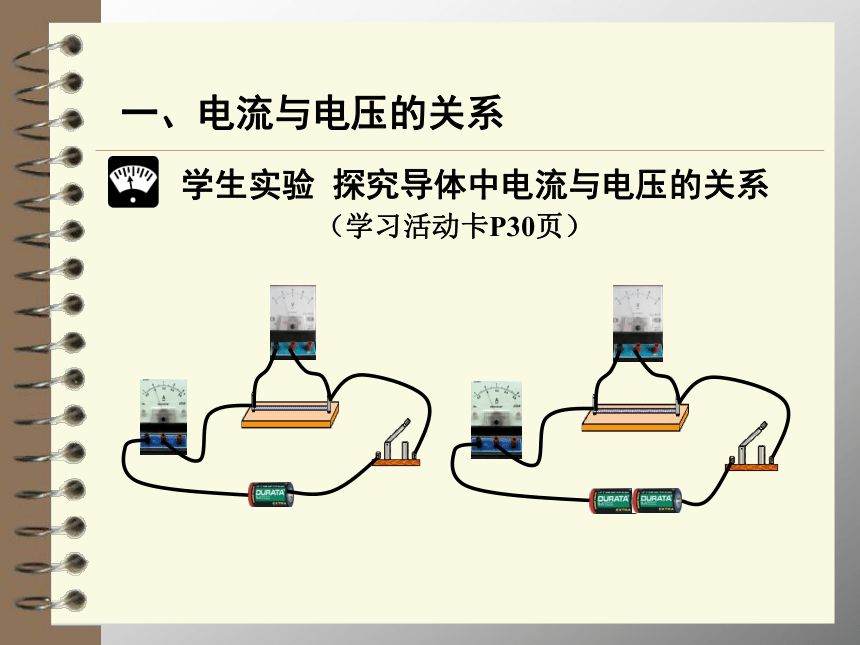

Ohm′s law Resistance通过灯的电流为什么会变化？ 想一想？演示实验 通过导体的电流大小可能与哪些因素有关？ 猜想： 导体两端的电压交流与合作学生实验 探究导体中电流与电压的关系

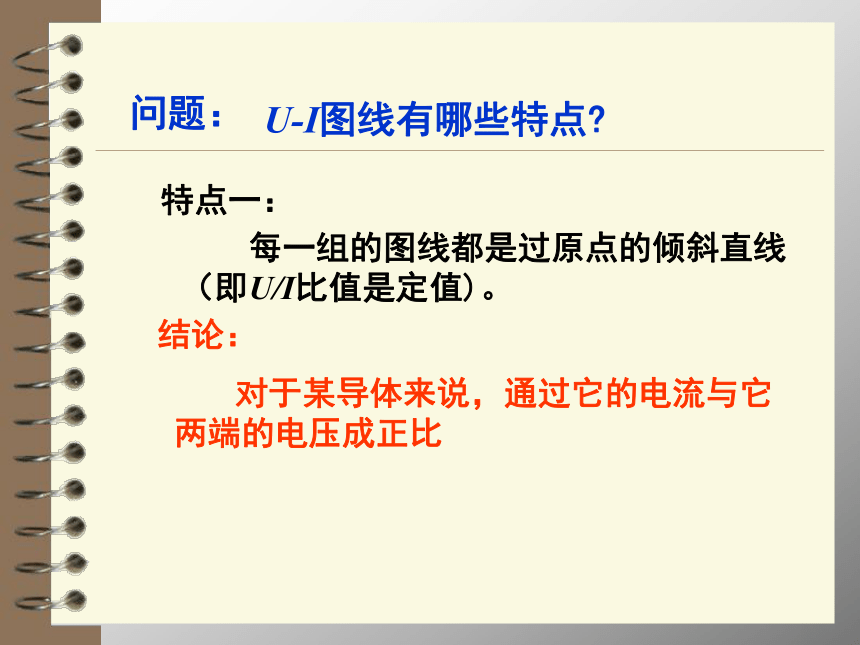

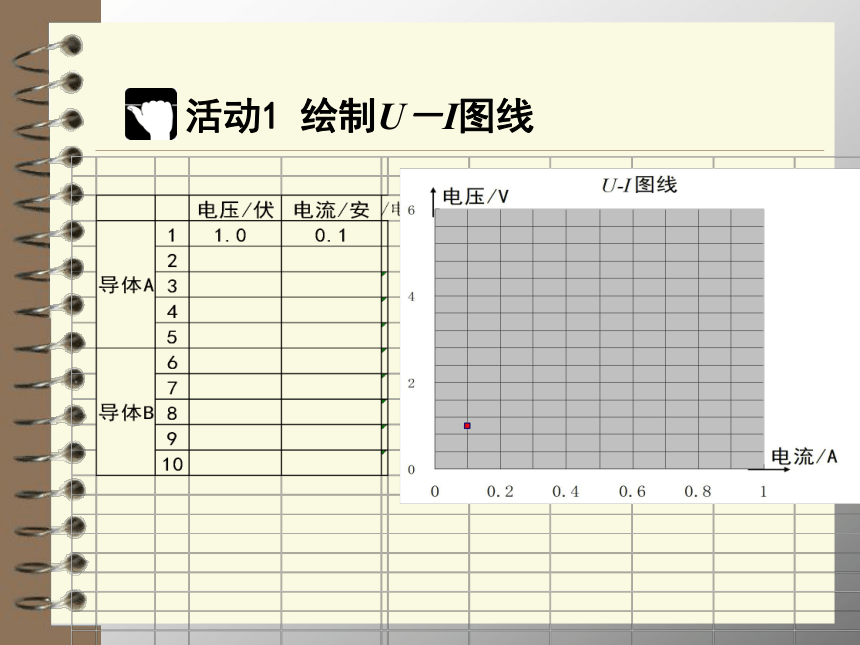

（学习活动卡P30页）一、电流与电压的关系 活动1 绘制U－I图线 每一组的图线都是过原点的倾斜直线（即U/I比值是定值)。结论： 对于某导体来说，通过它的电流与它两端的电压成正比U-I图线有哪些特点?特点一：问题： 不同组的倾斜直线的斜率是不同的（即不同导体U/I比值不同的)。即U/I比值能反映该导体的某一种性质。特点二：U-I图线有哪些特点?问题：二、电阻 把导体两端的电压U与通过导体的电流I的比值叫做这段导体的电阻。1.电阻的定义电阻的符号：R定义式：电阻的元件符号： 当加在某段导体两端电压为1伏时，通过这段导体的电流为1安，那么这段导体的电阻为1欧姆 二、电阻 2.电阻的单位电阻的单位： 欧姆，符号“Ω”常用单位：千欧（kΩ)、兆欧（MΩ）
1 MΩ＝103 kΩ 1 kΩ＝103 Ω三、欧姆定律欧姆定律的表达式： 对于某导体来说，通过它的电流与它两端的电压成正比，由U-I图线特点得到：这就是欧姆定律欧姆欧姆 欧姆(Georg Simon Ohm,1787～1854年)是德国物理学家。欧姆最初进行的试验主要是研究各种不同金属丝导电性的强弱，用各种不同的导体来观察磁针的偏转角度。后来在试验改变电路上的电动势中，他发现了电动势与电阻之间的依存关系，这就是欧姆定律。欧姆定律及其公式的发现，给电学的计算，带来了很大的方便。人们为纪念他，将电阻的单位定为欧姆，简称“欧”。 小 结一、电流与电压的关系二、电阻1.电阻的定义2.电阻的单位三、欧姆定律
Ohm′s law Resistance通过灯的电流为什么会变化？ 想一想？演示实验 通过导体的电流大小可能与哪些因素有关？ 猜想： 导体两端的电压交流与合作学生实验 探究导体中电流与电压的关系
（学习活动卡P30页）一、电流与电压的关系 活动1 绘制U－I图线 每一组的图线都是过原点的倾斜直线（即U/I比值是定值)。结论： 对于某导体来说，通过它的电流与它两端的电压成正比U-I图线有哪些特点?特点一：问题： 不同组的倾斜直线的斜率是不同的（即不同导体U/I比值不同的)。即U/I比值能反映该导体的某一种性质。特点二：U-I图线有哪些特点?问题：二、电阻 把导体两端的电压U与通过导体的电流I的比值叫做这段导体的电阻。1.电阻的定义电阻的符号：R定义式：电阻的元件符号： 当加在某段导体两端电压为1伏时，通过这段导体的电流为1安，那么这段导体的电阻为1欧姆 二、电阻 2.电阻的单位电阻的单位： 欧姆，符号“Ω”常用单位：千欧（kΩ)、兆欧（MΩ）
1 MΩ＝103 kΩ 1 kΩ＝103 Ω三、欧姆定律欧姆定律的表达式： 对于某导体来说，通过它的电流与它两端的电压成正比，由U-I图线特点得到：这就是欧姆定律欧姆欧姆 欧姆(Georg Simon Ohm,1787～1854年)是德国物理学家。欧姆最初进行的试验主要是研究各种不同金属丝导电性的强弱，用各种不同的导体来观察磁针的偏转角度。后来在试验改变电路上的电动势中，他发现了电动势与电阻之间的依存关系，这就是欧姆定律。欧姆定律及其公式的发现，给电学的计算，带来了很大的方便。人们为纪念他，将电阻的单位定为欧姆，简称“欧”。 小 结一、电流与电压的关系二、电阻1.电阻的定义2.电阻的单位三、欧姆定律
