欧姆定律电阻 课件 (8)

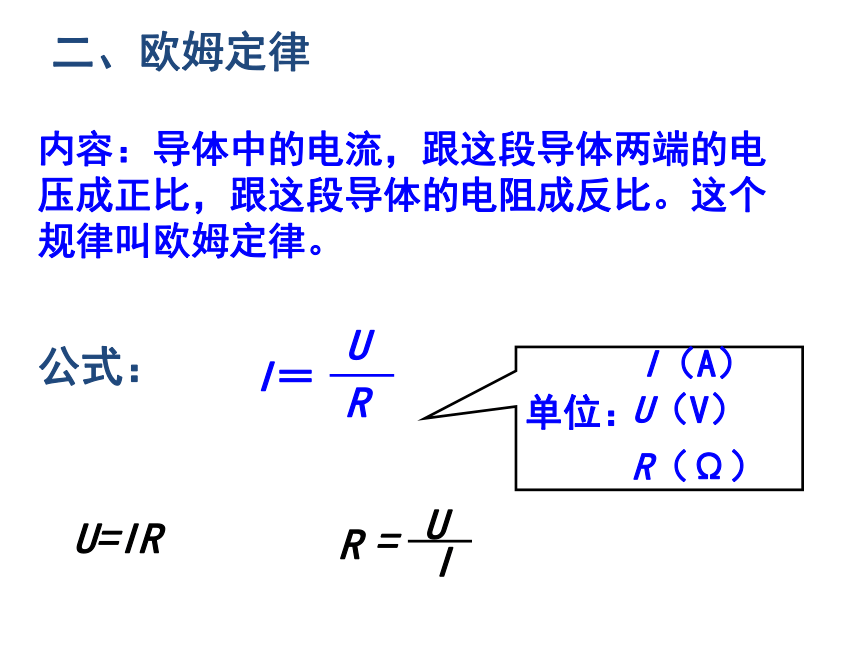

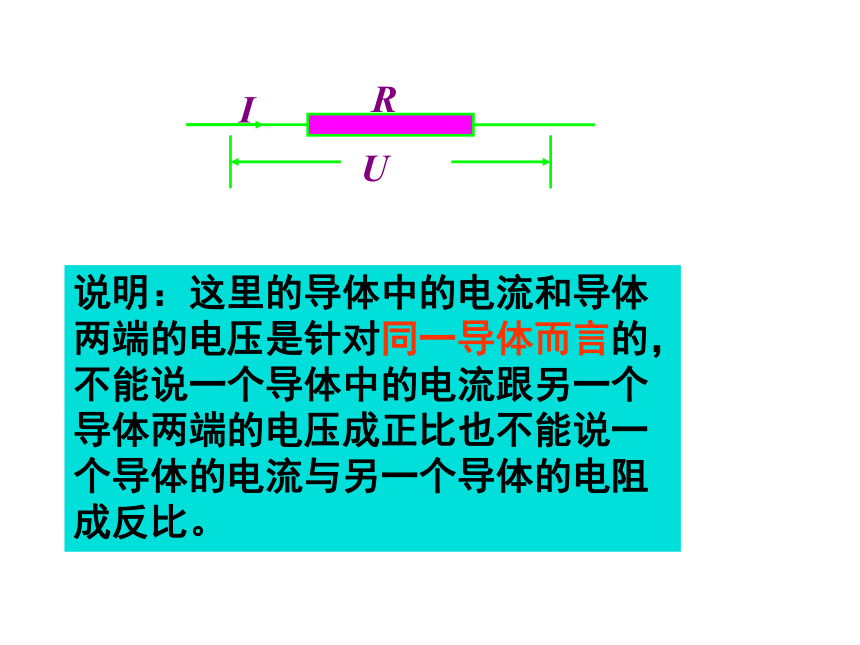

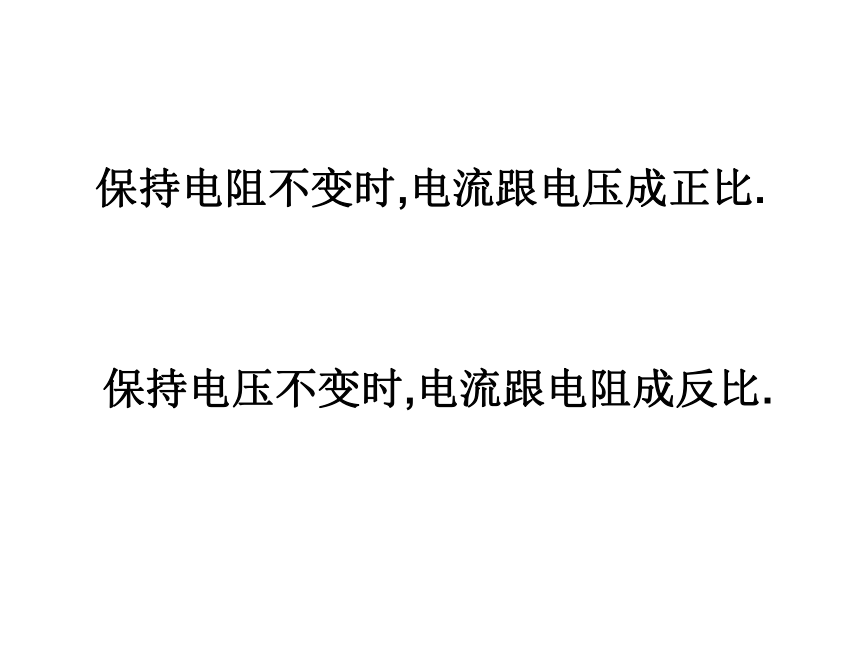

课件13张PPT。欧姆定律的应用保持电阻不变时,电流跟电压成正比.保持电压不变时,电流跟电阻成反比.二、欧姆定律内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。这个规律叫欧姆定律。公式：U=IR说明：这里的导体中的电流和导体两端的电压是针对同一导体而言的，不能说一个导体中的电流跟另一个导体两端的电压成正比也不能说一个导体的电流与另一个导体的电阻成反比。电流表为什么串联在电路中?电压表为什么并联在电路中?活动1测量小灯泡工作时的电阻实验原理根据欧姆定律I =U /R，可得
R =U /I 。R =U /I所以，要 测 量 小 灯泡 的 电阻 需 要 测量灯泡两端的电压和流过灯泡的电流。 为了测量小灯泡在不同电压下的电阻，需要
用 改变小灯泡两端的电压。---伏安法滑动变阻器　　　　　　用电压表、电流表间接测小灯泡电阻 一、测量小灯泡工作时的电阻实验目的实验原理⑴ 画出电路图⑵ 根据电路图连接电路 连接电路时，开关应该 ，变阻器的划片应该在 。断开阻值最大处⑶将实验数据填入表格内：想一想①灯泡的电阻与亮度存在什么样的关系？②电阻发生变化的原因是什么？滑动变阻器的作用1.保护电路.
2.通过改变电路中的电流从而改变电路中电压.
