课件13张PPT。 欧姆定律的应用复习

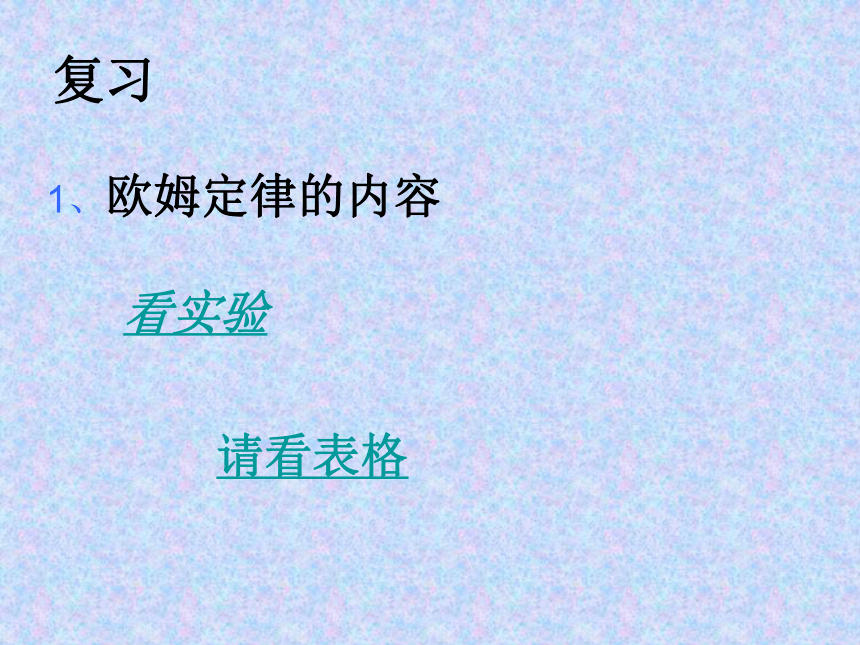

1、欧姆定律的内容

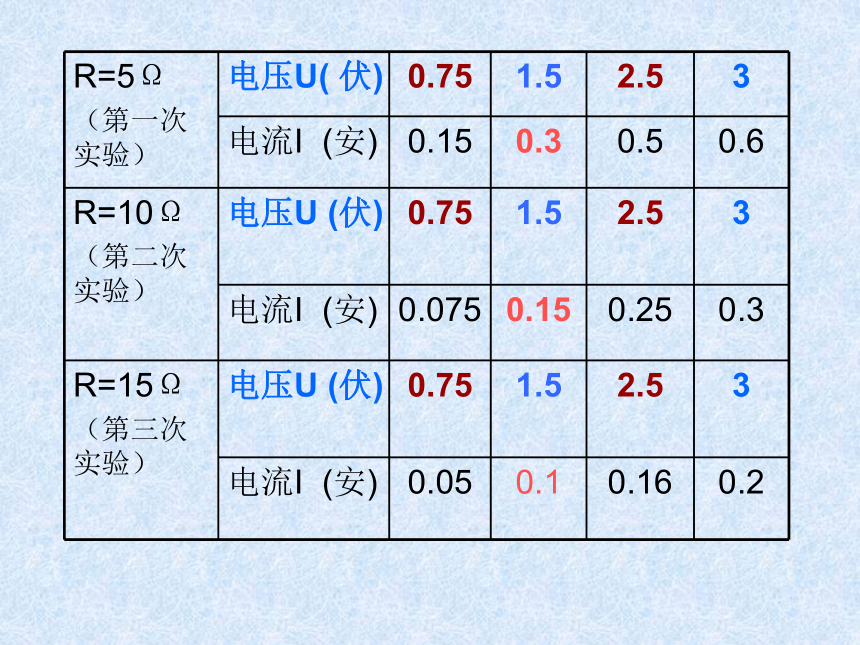

看实验请看表格

2、欧姆定律的数学表达式是____________，

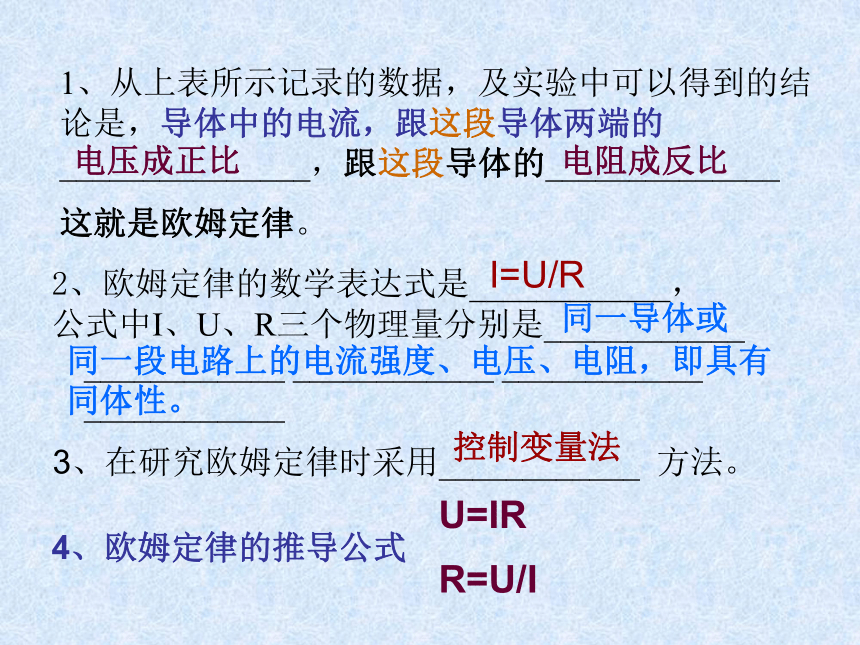

公式中I、U、R三个物理量分别是____________ ____________ ____________ ____________ ____________1、从上表所示记录的数据，及实验中可以得到的结论是，导体中的电流，跟这段导体两端的_______________，跟这段导体的______________
这就是欧姆定律。

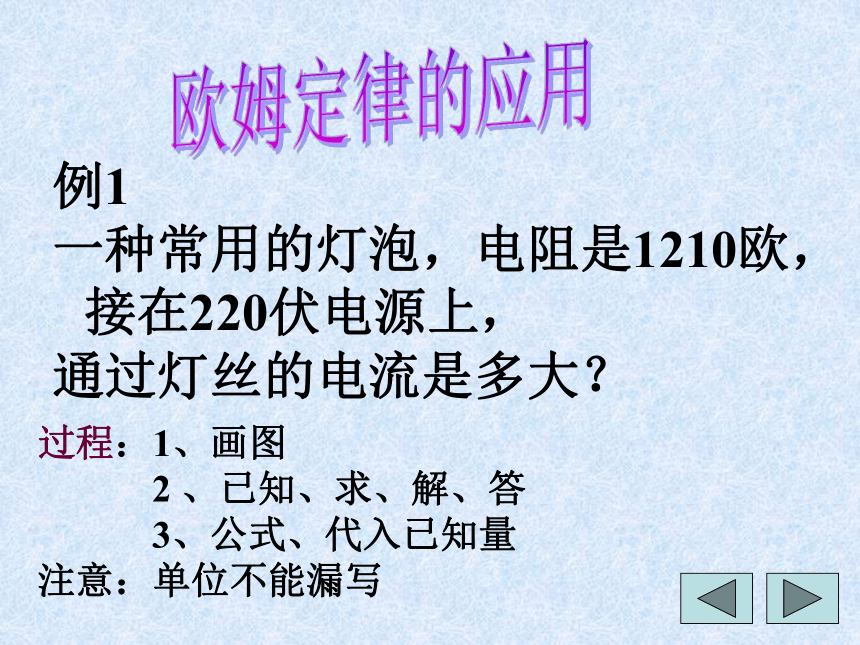

电压成正比电阻成反比I=U/R3、在研究欧姆定律时采用____________ 方法。同一段电路上的电流强度、电压、电阻，即具有同体性。同一导体或控制变量法4、欧姆定律的推导公式U=IRR=U/I例1
一种常用的灯泡，电阻是1210欧，接在220伏电源上，
通过灯丝的电流是多大？
欧姆定律的应用过程：1、画图
2 、已知、求、解、答
3、公式、代入已知量
注意：单位不能漏写

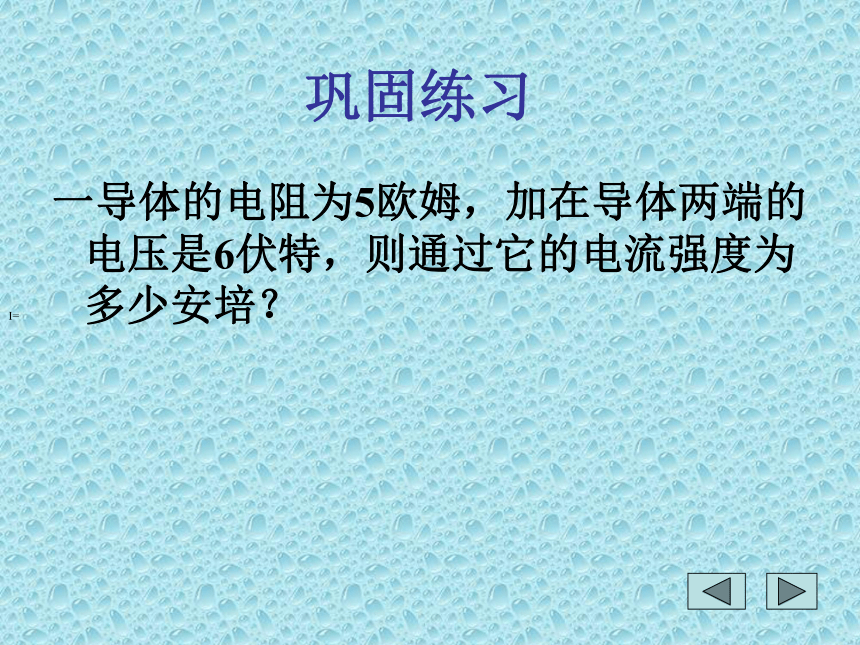

巩固练习一导体的电阻为5欧姆，加在导体两端的电压是6伏特，则通过它的电流强度为多少安培？
I= 通电电路中的一个40欧姆的电阻，在不切断电路的情况下，如何测定通过这个电阻的电流例240欧
1、若测得的电压为24伏，电流为多少安？ 2、若测得的电压为30伏，电流为多少安？例3、一段熔丝电阻是0.15欧，熔断时的电流是10安，这时熔丝两端的电压是多大？例4、有一个变阻器，它的电阻变化范围是2~10欧，电阻丝允许通过的电流最大不得超过2安，那么，加在这个变阻器两端的电压不得超过多少？实验: 按如下电路图连接电路,用电压表和电流表测一个用电器的电阻.合上电键后,请记录电压表和电流表的示数,并计算这个用电器的电阻是多大?如果改变电源,这时用电器电阻是多大?电流多大?K实验原理:R=U/I实验目的?注意事项:电键两表100.454.5100.33电阻R(欧姆)电流I(安)电压U(伏)根据实验你能得出什么结论？电阻是导体本身的一种性质。可以用 U/I 求电阻R1.一定值电阻两端电压是3伏，通过它的电流是0.25安，如果两端的电压增大到6伏时，通过这个定值电阻的电流强度是多少？
（用两种方法解） 练习：2.上题中当定值电阻两端的电压为0时，定值电阻的阻值为多少？你学到了什么？
欧姆定律的公式及其推导公式你熟练掌握了吗？
计算时应该注意那些问题？是否要注意结合物理意义？
用实验的方法解决问题有什么体会？
小结：作业：<一课一练>欧姆定律(2)
预习:实验
再见！欢迎提出宝贵意见
