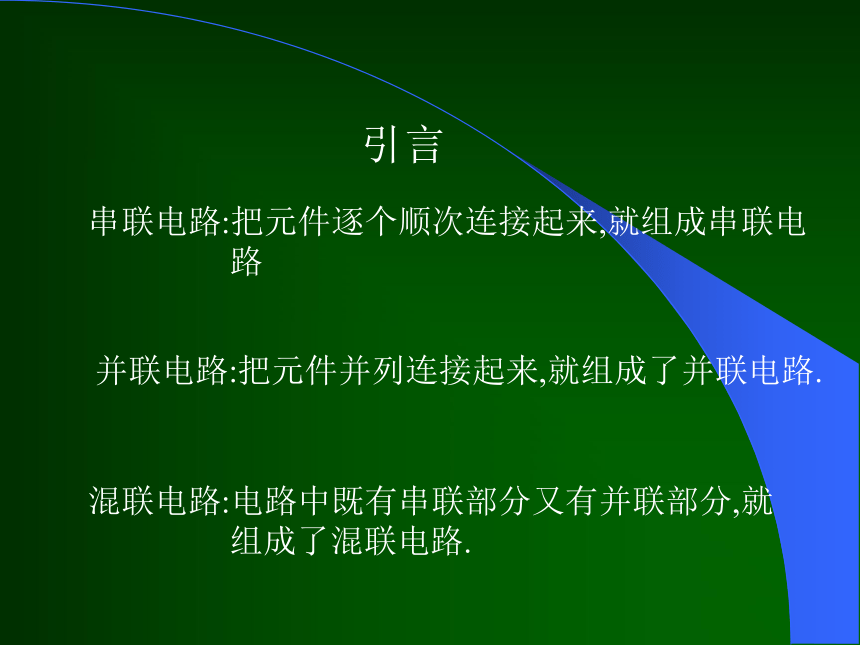

课件19张PPT。引言串联电路:把元件逐个顺次连接起来,就组成串联电

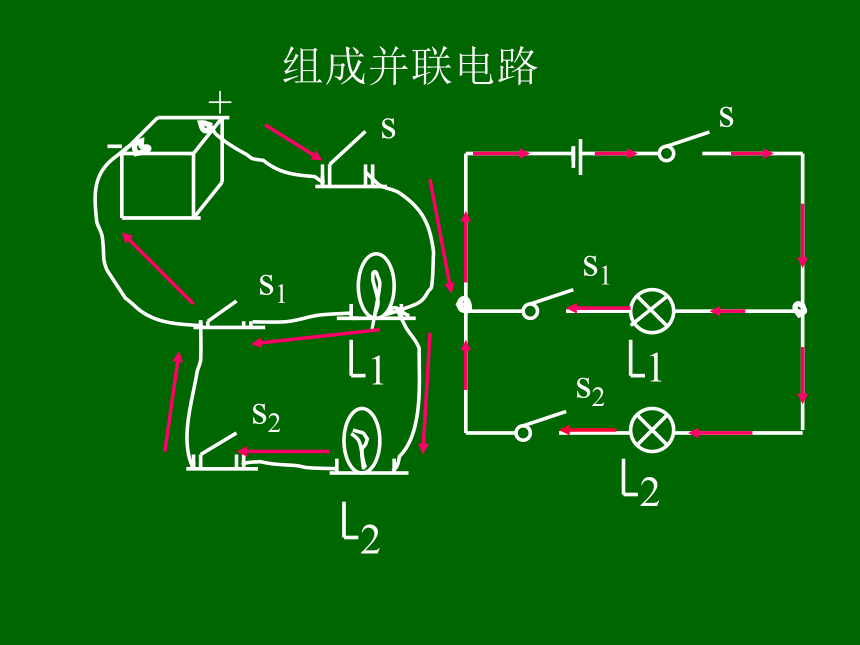

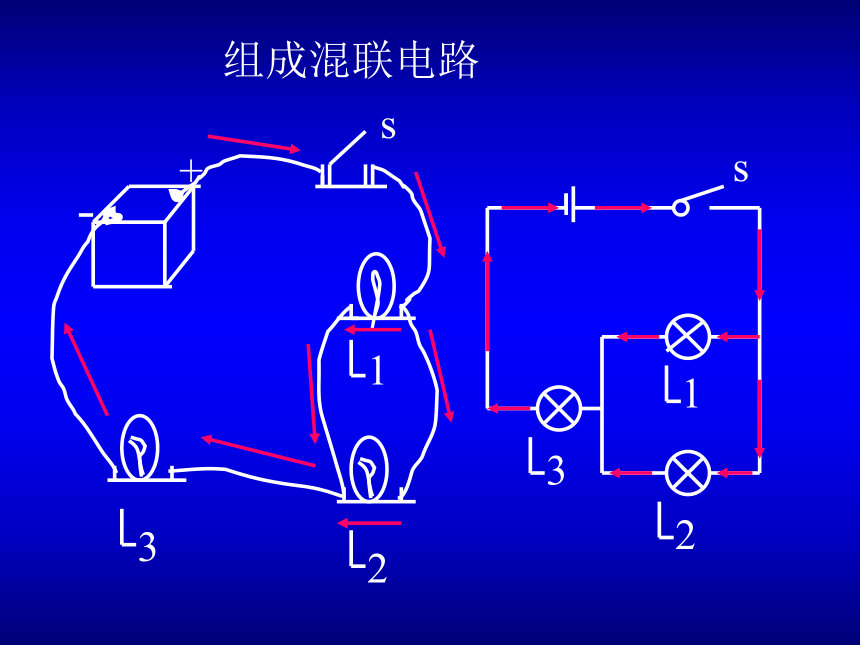

路并联电路:把元件并列连接起来,就组成了并联电路.混联电路:电路中既有串联部分又有并联部分,就

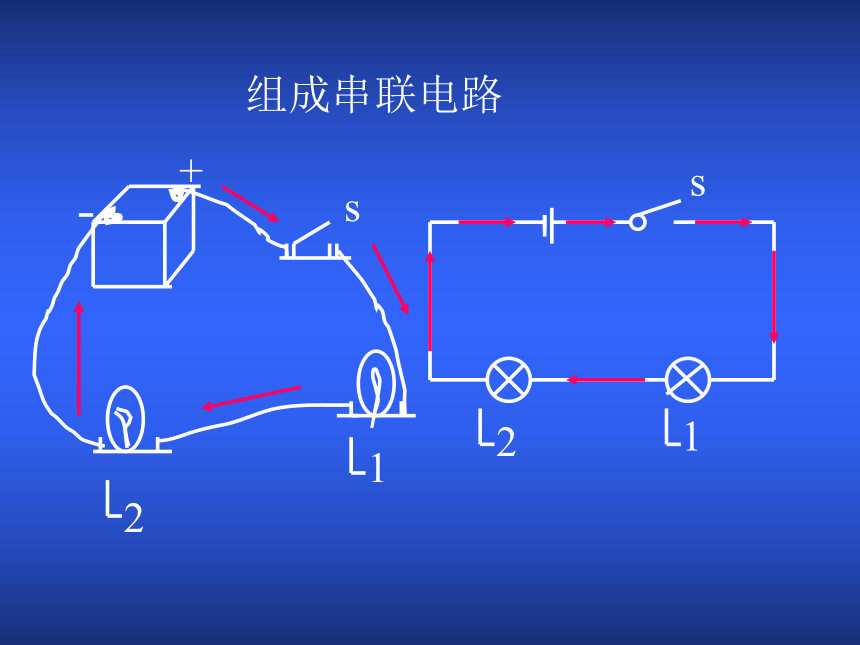

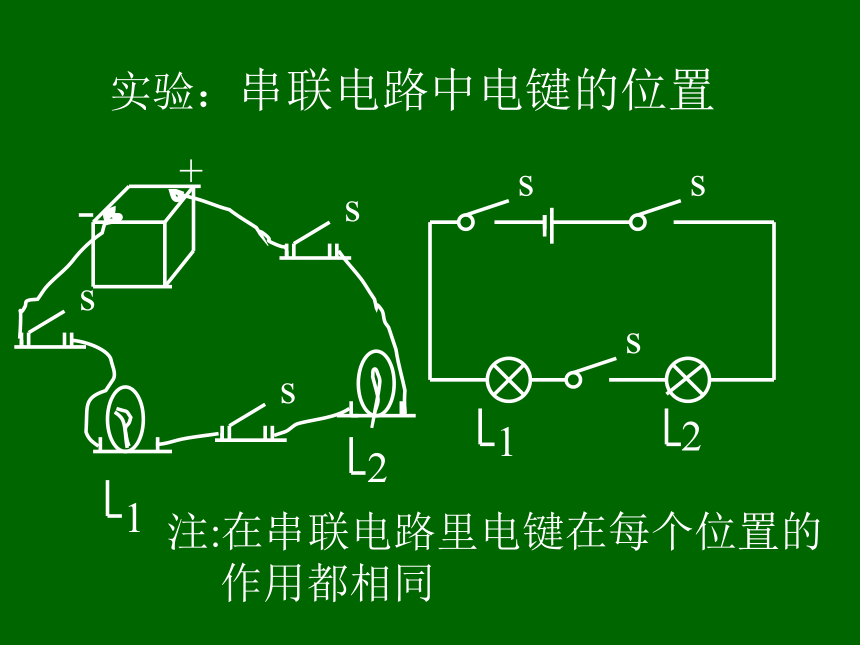

组成了混联电路.组成串联电路组成并联电路组成混联电路 实验：串联电路中电键的位置注:在串联电路里电键在每个位置的

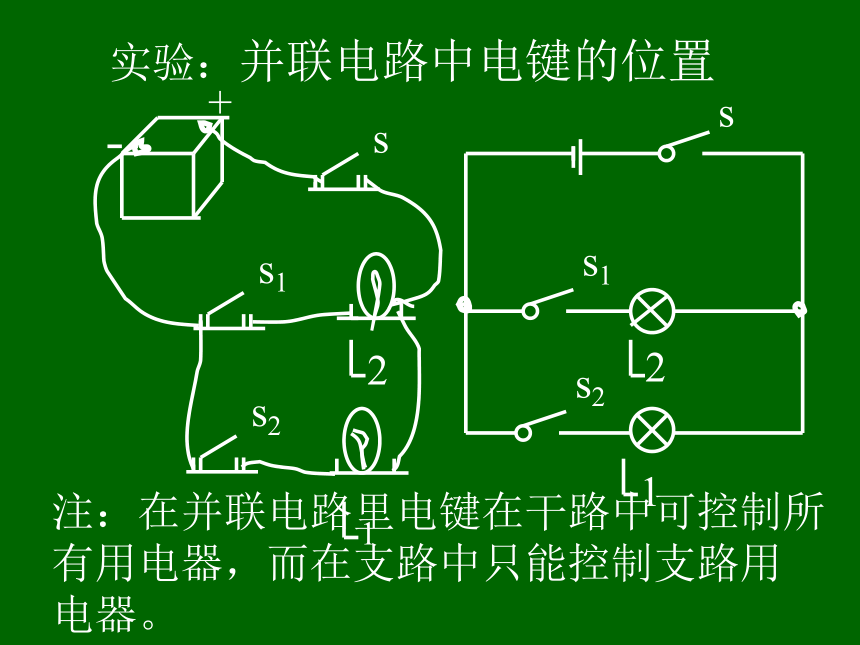

作用都相同1 实验：并联电路中电键的位置注：在并联电路里电键在干路中可控制所

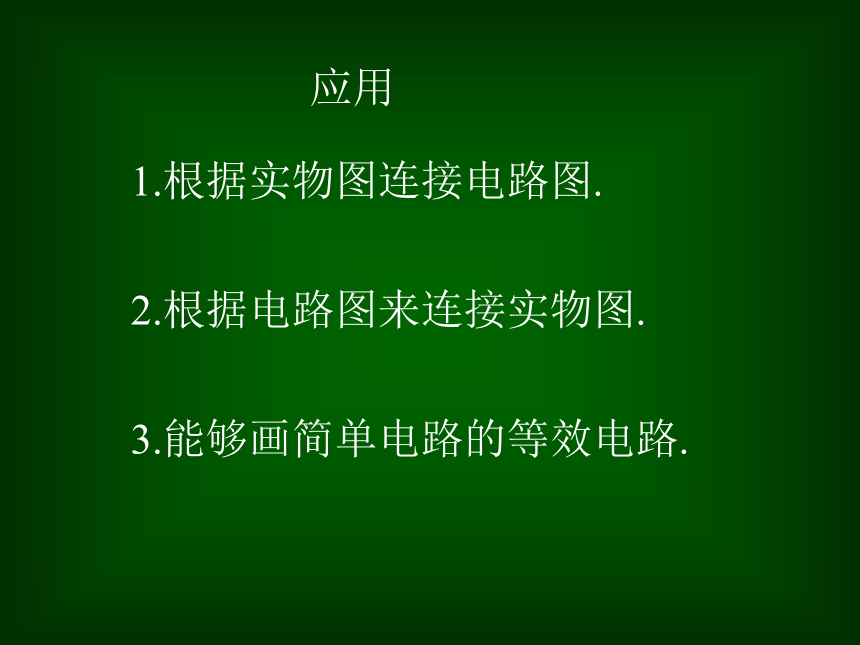

有用电器，而在支路中只能控制支路用
电器。应用1.根据实物图连接电路图.2.根据电路图来连接实物图.3.能够画简单电路的等效电路.例1:画出与下图相对应的电路图.2方法1:电流法2方法2:等电位法abcdfe例2:根据下列的电路图来连接实物图例3:试判断下列几个灯泡是怎样连接的.方法1:电流法方法2:等电位法abcd例4:判断下图是怎样连接的例5:下图中甲电压表的示
数为12伏,乙电压表的示数
为9伏,电源电压为15伏,则
L2两端的电压为多少?甲乙解:方法1
根据串联电路中电压的
关系有:
U3=U－(U1+U2)=15V－12V=3VU2=9V－3V=6V例5:下图中甲电压表的示
数为12伏,乙电压表的示数
为9伏,电源电压为15伏,则
L2两端的电压为多少?甲乙解:方法2
根据题意:U1+U2=12VU2+U3=9VU1+U2+U3=15V{
解得:U2=6VR1R2V1V2例6:如图所示,电源电压
是6V,R1=2欧姆,R2=
3欧姆.则电流表示数
为 A,电压表V1的示
数为 V,电压表V2的
示数为 V. 解:电路R1和R2串联,电流I=U/R得:I=6V/5ΩI=1.2AV1测电源电压
为6V.V2测R1两端电
压U2=1.2A×2Ω=2.4VR1例7:如图所示,电路中R1
=R2,则闭合开关前后,电
流表的示数之比 ,电
压表示数之比 .解:开关闭合前电阻R1和R2串联,开关闭合后只有电阻
R2接入电路,所以电流表的示数之比为1/2.开关闭合前电压表测量电阻R2两端电压,开关闭合后电压表测量电源电压,所以电压表的示数之比为1/2.作业:分析下列电路是怎样连接的.作业:分析下列电路是怎样连接的.
