探究串联电路的特点 课件 (19)

课件19张PPT。教学过程设计引入新课
串联电路
小结
思考与练习

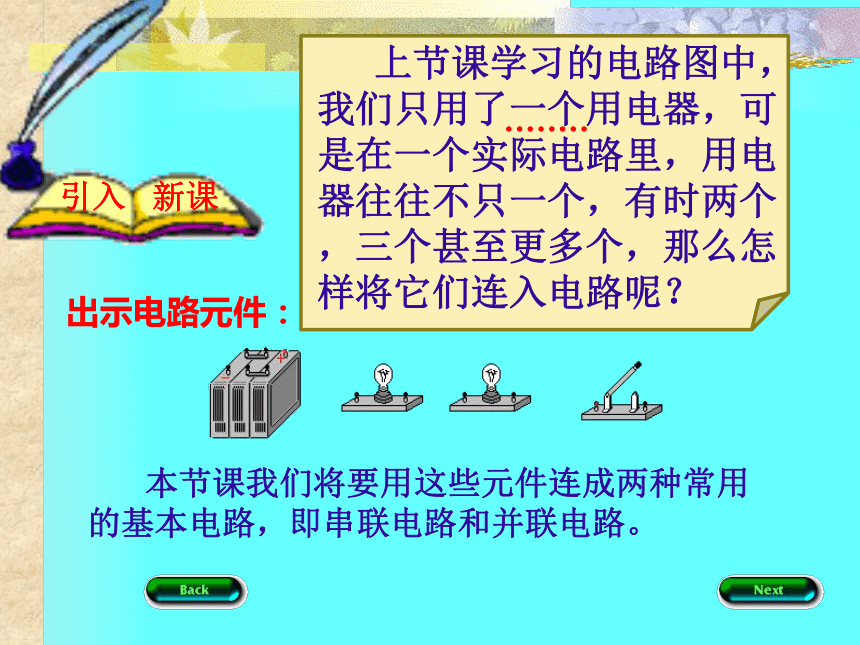

复习 上节课我们学习了哪些内容？1、简单的常用电器2、几种常见电路元件的符号电池电灯电池组开关复习回顾 本节课我们将要用这些元件连成两种常用的基本电路，即串联电路和并联电路。出示电路元件：串联电路 1、定义 2、连实物图，画电路图 3 、观察实验现象,得出特点4、串联电路知识结构方框图串联电路的定义如左图，把两只小灯泡，顺次连接在电路里，一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次连接起来-----称串联电路。实验演示：串联电路图 连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。 实物图：电路图：观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果亮观察实验现象（2）观察2：当调换开关 S 的位置时，两个灯泡有什么变化？观察实验现象（2）
调换开
关位置
后，两
灯都
亮串联电路的特点[思考]串联电路知识结构方框图串
联
电
路连接特点工作特点 开关的
控制特点依次逐个相连，无分支。各用电器工作有关联：
任意一个用电器不工
作，其他用电器均停
止工作。一只开关可控制各用
电器工作，且与开关
的位置无关。如图电路
猜一猜：闭合开关后，通过电路中
a、b、c三点的电流Ia、Ib、Ic间有什么
关系？实验:探究串联电路中的电流规律L2L11、把电流表串联在a处，测出a处的电流Ia。 2、把电流表串联在b处，测出b处的电流Ib。 L1L23、把电流表串联在C处，测出C处的电流IC。 L1L2次数结论：串联电路中各处的电流是______的。 即：Ia＝Ib＝Ic=I相等
