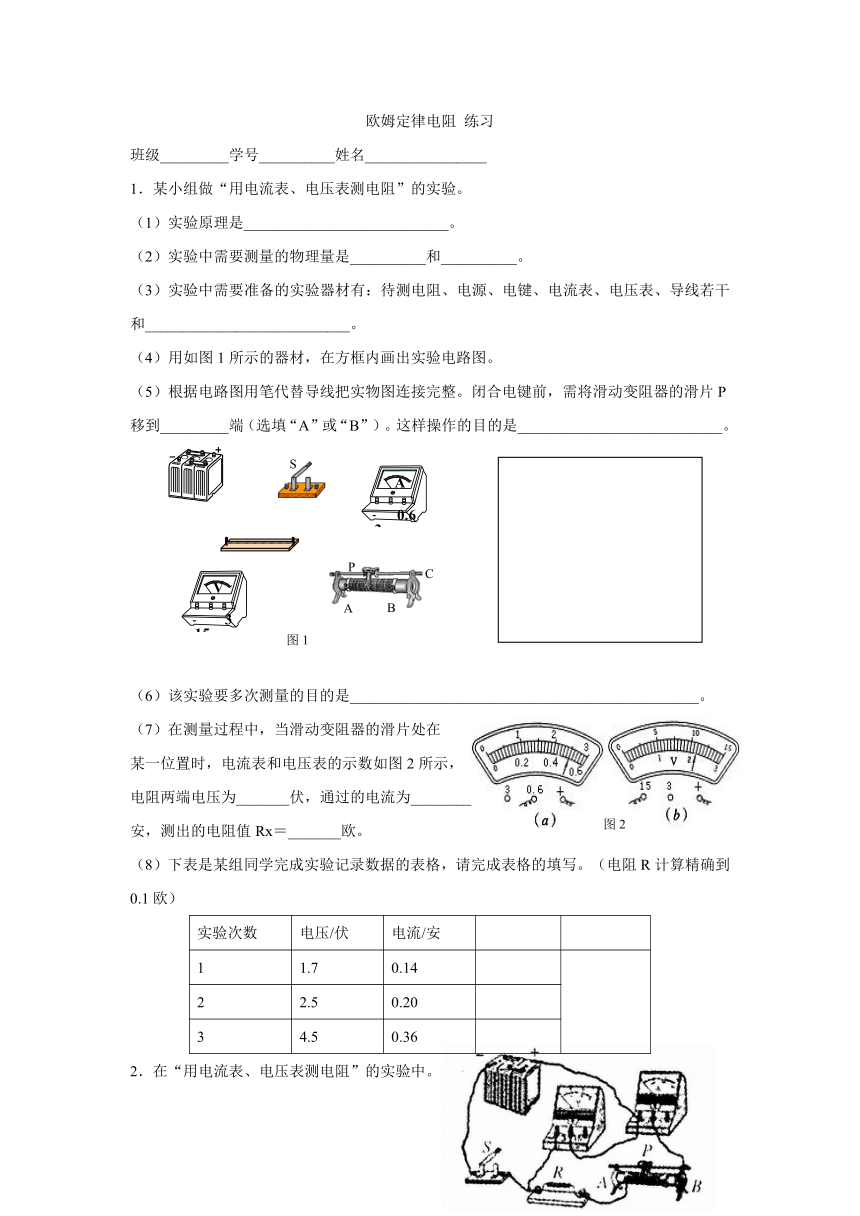

欧姆定律电阻 练习 (2)

欧姆定律电阻
练习
班级_________学号__________姓名________________
1．某小组做“用电流表、电压表测电阻”的实验。
（1）实验原理是___________________________。
（2）实验中需要测量的物理量是__________和__________。
（3）实验中需要准备的实验器材有：待测电阻、电源、电键、电流表、电压表、导线若干和___________________________。
（4）用如图1所示的器材，在方框内画出实验电路图。
（5）根据电路图用笔代替导线把实物图连接完整。闭合电键前，需将滑动变阻器的滑片P移到_________端（选填“A”或“B”）。这样操作的目的是___________________________。
（6）该实验要多次测量的目的是______________________________________________。
（7）在测量过程中，当滑动变阻器的滑片处在
某一位置时，电流表和电压表的示数如图2所示，
电阻两端电压为_______伏，通过的电流为________
安，测出的电阻值Rx＝_______欧。
（8）下表是某组同学完成实验记录数据的表格，请完成表格的填写。（电阻R计算精确到0.1欧）
实验次数
电压/伏
电流/安
1
1.7
0.14
2
2.5
0.20
3
4.5
0.36
2．在“用电流表、电压表测电阻”的实验中。
(l)小明连接的实物电路如图3所示，其中有一处
错误，请在错误之处打“×”，并改正。
图3
(2)下表是小明同学拟出的实验报告，清将报告中的三处空白补充完整，
(3)从“实验步骤”看，存在的主要缺陷是_________________________________________。
(4)若改进实验步骤后的一次实验中准确地测得通过电阻的电流为0.26安，电阻两端的电压为2.8伏，在图4中的两个电表刻度盘上画出指针的位蹬。
图4
★3．在“用电压表、电流表测电阻”的实验中，甲乙两位同学的实验器材都完好，各自的读数也正确。他们测量的三组数据分别记录在下面的两表中。
分析甲、乙两位同学的实验数据，可知______同学的实验有错误。错误的原因可能是：_______________________________________________________。
S
0.6
3
A
3
15
V
图1
A
B
C
P
图2
