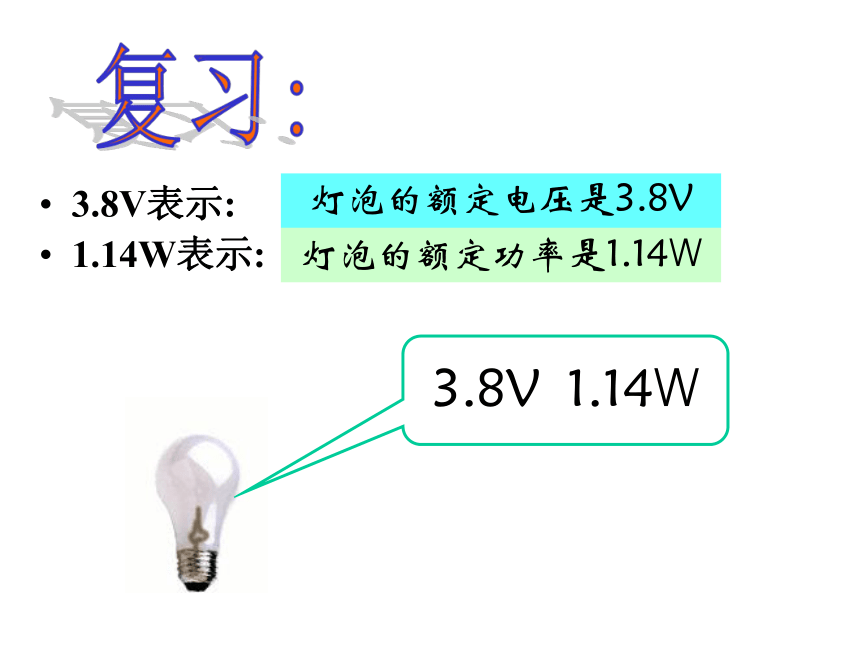

课件13张PPT。测定小灯泡的电功率3.8V表示:

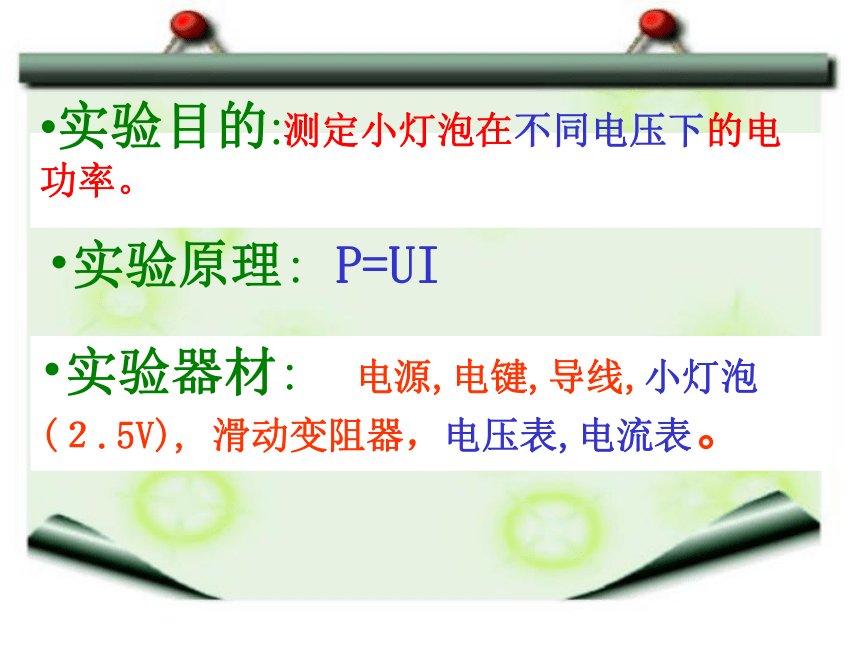

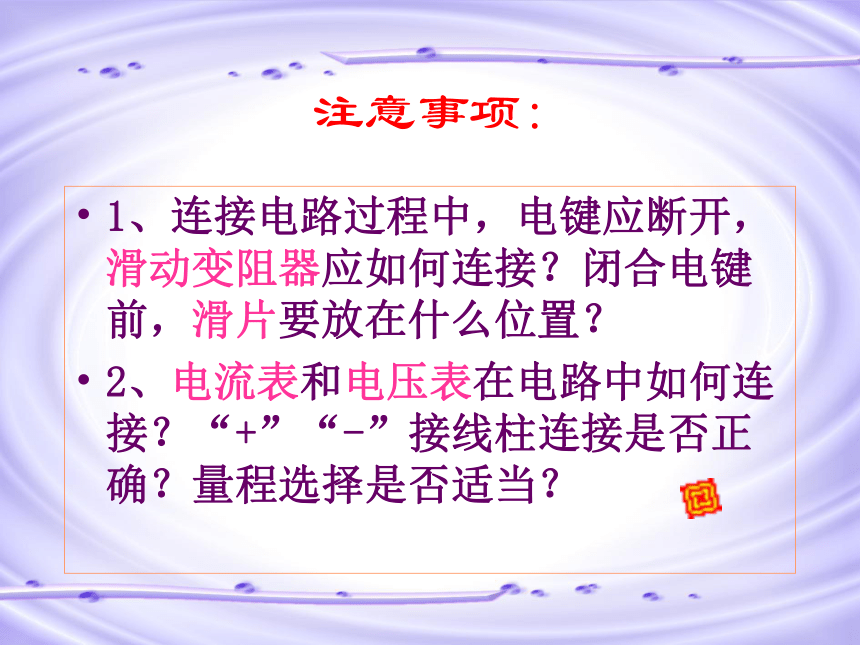

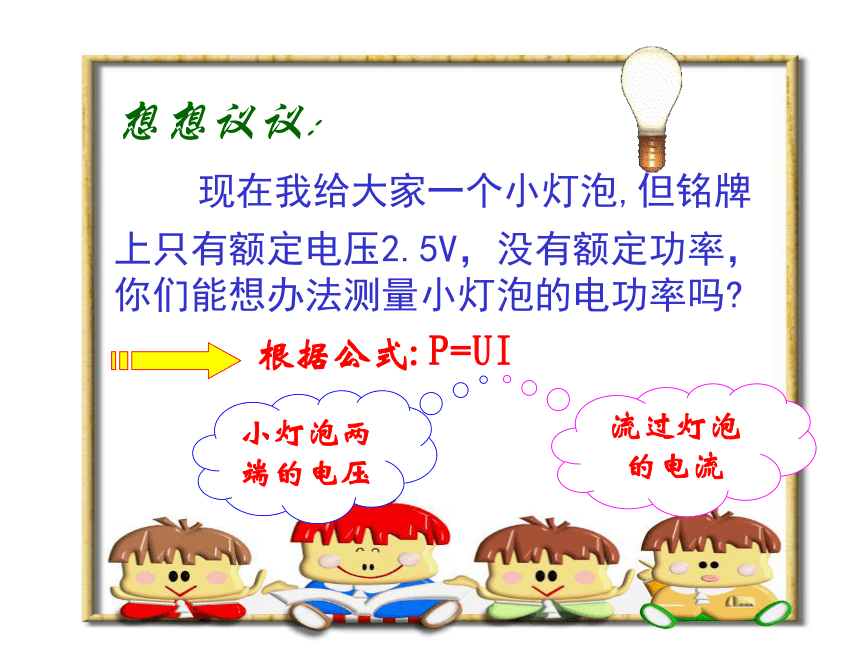

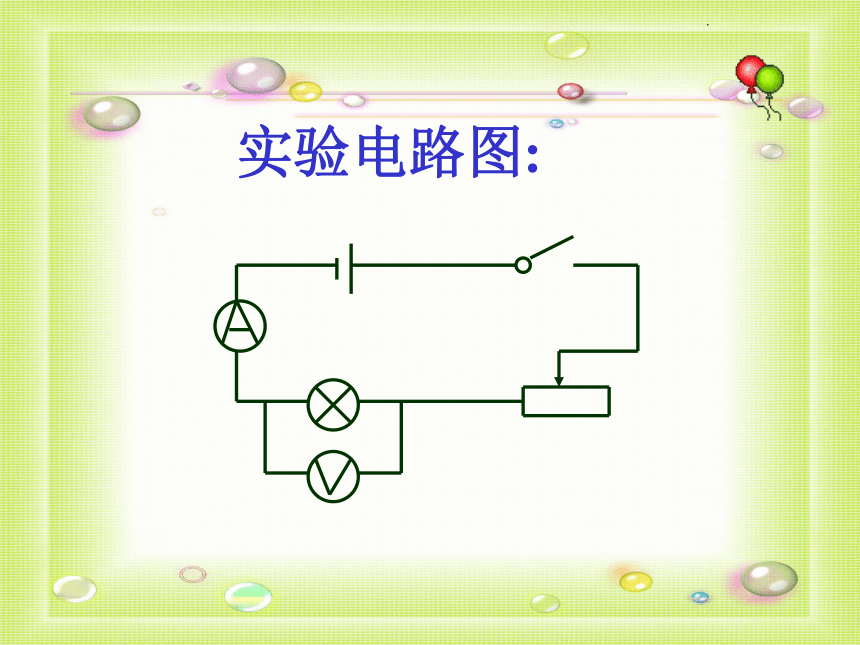

1.14W表示: 复习:3.8V 1.14W灯泡的额定电压是3.8V灯泡的额定功率是1.14W想想议议: 现在我给大家一个小灯泡,但铭牌上只有额定电压2.5V，没有额定功率，你们能想办法测量小灯泡的电功率吗?根据公式:P=UI小灯泡两端的电压流过灯泡的电流实验目的:测定小灯泡在不同电压下的电功率。 实验原理: P=UI实验器材: 电源,电键,导线,小灯泡(２.5V), 滑动变阻器，电压表,电流表。实验电路图:注意事项:1、连接电路过程中，电键应断开，滑动变阻器应如何连接？闭合电键前，滑片要放在什么位置？
2、电流表和电压表在电路中如何连接？“+”“-”接线柱连接是否正确？量程选择是否适当？3、 注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，什么情况下小灯泡比正常情况下暗。需小心调节滑动变阻器，以免因实际电压超过额定电压过多而烧毁小灯泡。 注意事项:连接电路:滑动变阻器的作用：2、改变小灯泡两端的电压，以便测得在不同电压下的电功率。1、保护电路实验记录表:分组实验分析讨论小灯泡实际消耗的电功率不一定等于额定功率。当小灯泡U实=U额时，P实=P额；当小灯泡U实>U额时，P实>P额；当小灯泡U实
1.14W表示: 复习:3.8V 1.14W灯泡的额定电压是3.8V灯泡的额定功率是1.14W想想议议: 现在我给大家一个小灯泡,但铭牌上只有额定电压2.5V，没有额定功率，你们能想办法测量小灯泡的电功率吗?根据公式:P=UI小灯泡两端的电压流过灯泡的电流实验目的:测定小灯泡在不同电压下的电功率。 实验原理: P=UI实验器材: 电源,电键,导线,小灯泡(２.5V), 滑动变阻器，电压表,电流表。实验电路图:注意事项:1、连接电路过程中，电键应断开，滑动变阻器应如何连接？闭合电键前，滑片要放在什么位置？
2、电流表和电压表在电路中如何连接？“+”“-”接线柱连接是否正确？量程选择是否适当？3、 注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，什么情况下小灯泡比正常情况下暗。需小心调节滑动变阻器，以免因实际电压超过额定电压过多而烧毁小灯泡。 注意事项:连接电路:滑动变阻器的作用：2、改变小灯泡两端的电压，以便测得在不同电压下的电功率。1、保护电路实验记录表:分组实验分析讨论小灯泡实际消耗的电功率不一定等于额定功率。当小灯泡U实=U额时，P实=P额；当小灯泡U实>U额时，P实>P额；当小灯泡U实
