人教版九年级物理上册-16.1 电压 课件 （共12张PPT）

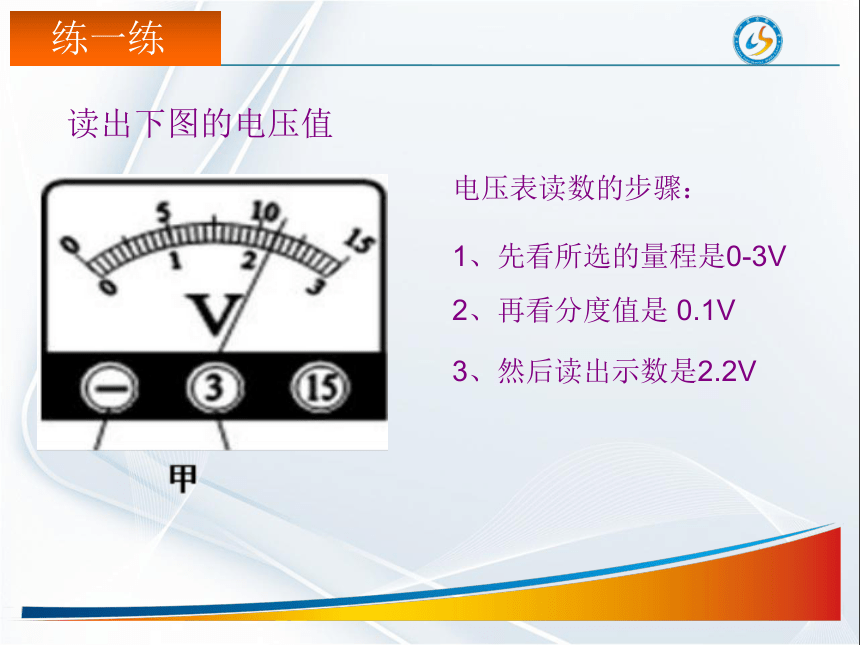

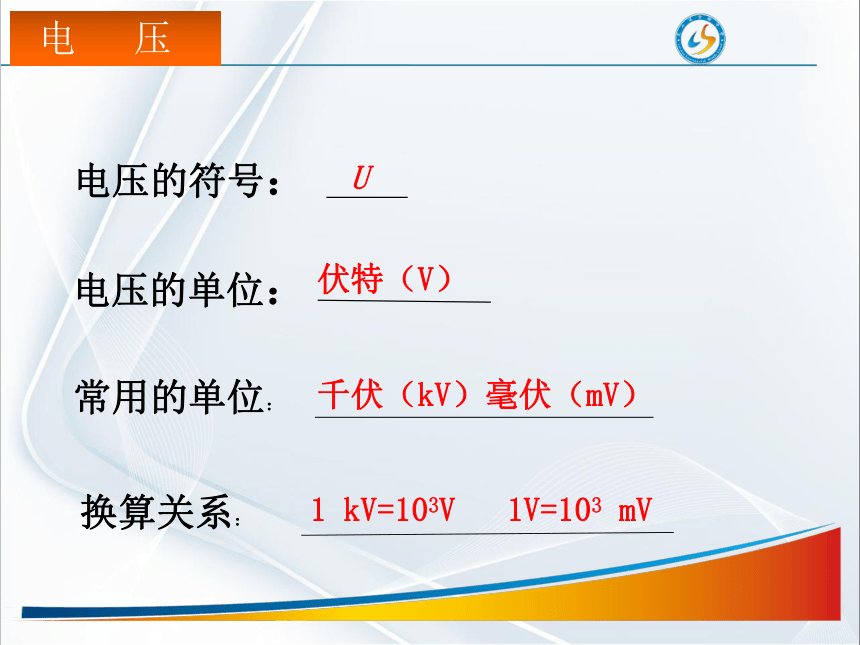

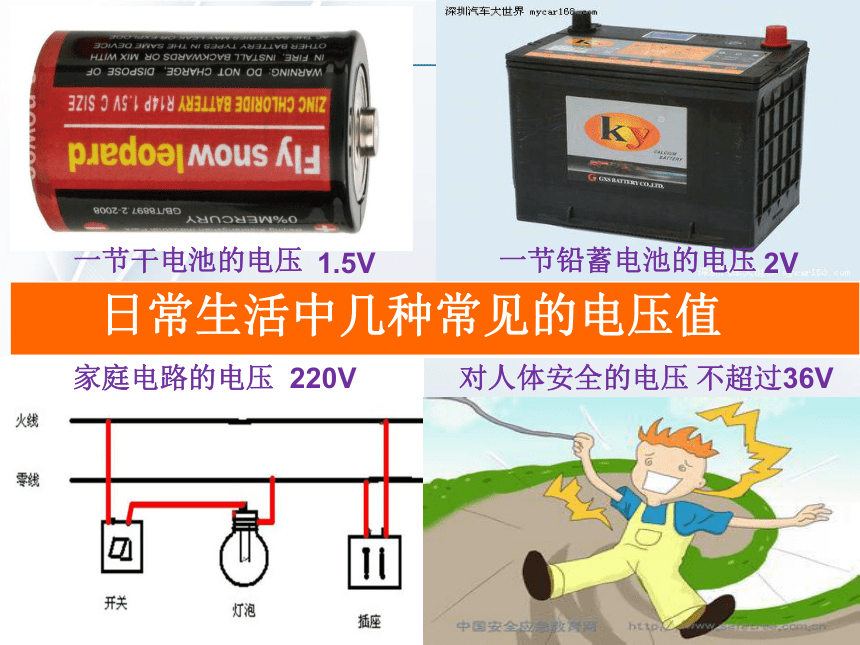

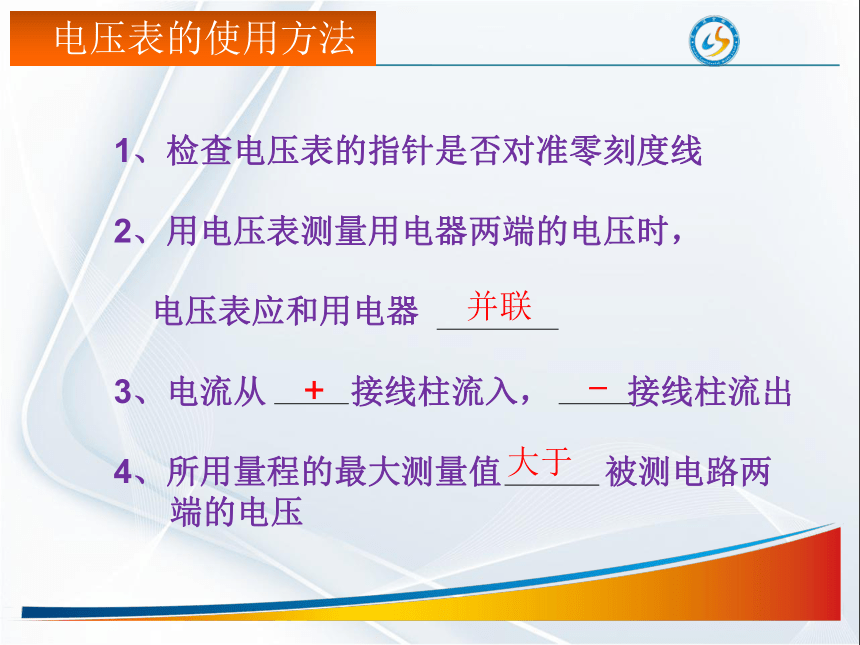

课件12张PPT。第一节 电压第十六章 电压 电阻 电 压电压的符号：电压的单位：常用的单位：换算关系：U伏特（V）千伏（kV）毫伏（mV）1 kV=103V 1V=103 mV 练一练一节干电池的电压一节铅蓄电池的电压家庭电路的电压对人体安全的电压1.5V2V220V不超过36V 电 压伏特是意大利物理学家。善于思考、喜欢探索、勇于实践的他在青少年时期就开始了电学实验.1800年发明了伏打电堆,他被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 练一练读出下图的电压值电压表读数的步骤：1、先看所选的量程是0-3V2、再看分度值是 0.1V3、然后读出示数是2.2V 电压表的使用方法1、检查电压表的指针是否对准零刻度线

2、用电压表测量用电器两端的电压时，

电压表应和用电器
3、电流从 接线柱流入， 接线柱流出
4、所用量程的最大测量值 被测电路两
端的电压并联+–大于 练一练 神奇的生物电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
我的收获一、电源提供电压 电压形成电流
二、电压：（U）
单位：
三、电压表的读数方法
四、电压表的使用方法
电压表使用要做到“一不二要三看清”：
一不：不能超过电压表的量程；
二要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入，从“－”
接线柱流出；
三看清：看清所用的量程；看清分度值；
看清指针所指的位置 小试牛刀1、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法2、如图所示，图中电压表Ｖ１测的是灯_____两端的电压，
电压表Ｖ２测的是灯________两端的电压，电压表Ｖ测的是灯___________两端的电压
CＬ１Ｌ２Ｌ１和Ｌ２ 小试牛刀3、如图所示，电压表已与被测电阻并联，如果要把这三个串联的电阻与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？电流的方向是怎样的？
