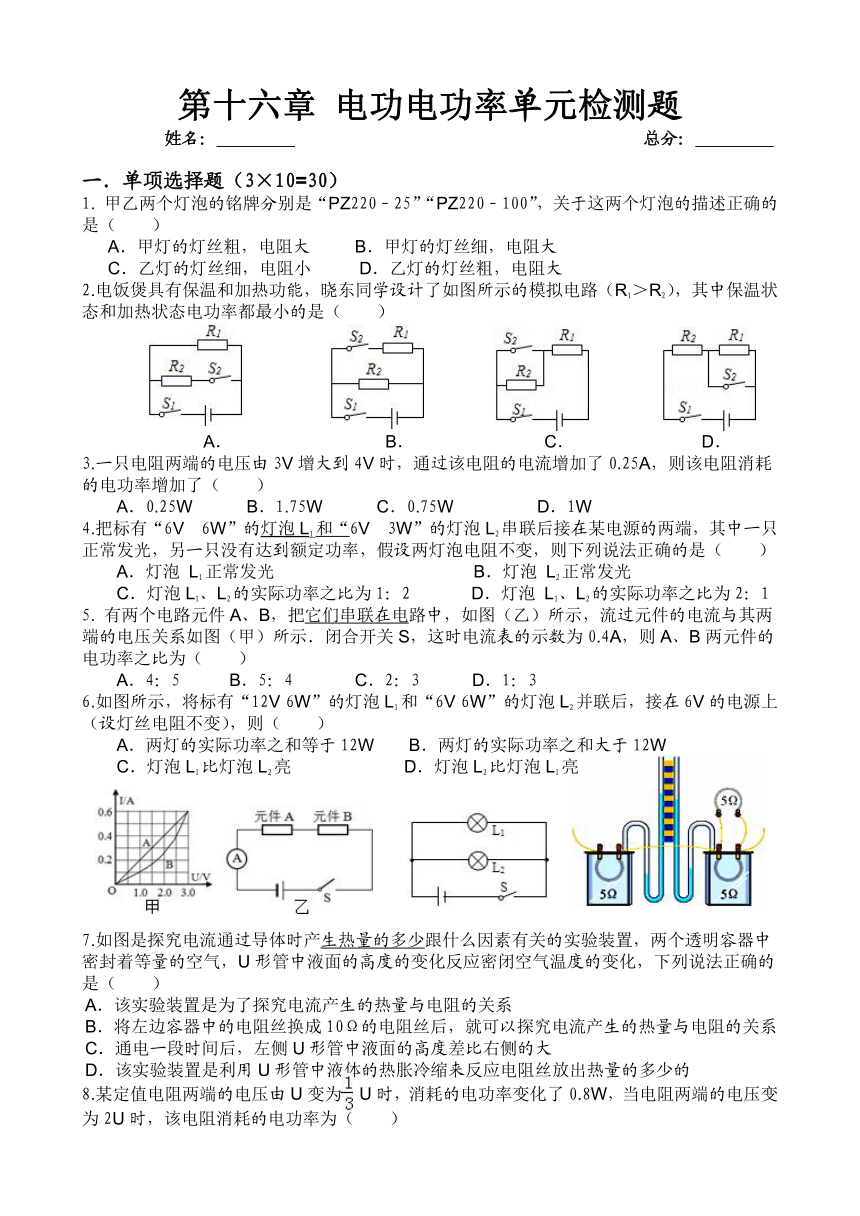

第十六章 电功电功率单元检测题
姓名： 总分：
一．单项选择题（3×10=30）
1. 甲乙两个灯泡的铭牌分别是“PZ220﹣25”“PZ220﹣100”，关于这两个灯泡的描述正确的是（ ）
A．甲灯的灯丝粗，电阻大 B．甲灯的灯丝细，电阻大
C．乙灯的灯丝细，电阻小 D．乙灯的灯丝粗，电阻大
2.电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路（R1＞R2），其中保温状态和加热状态电功率都最小的是（　　）
A． B． C． D．
3.一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（　　）
A．0.25W B．1.75W C．0.75W D．1W
4.把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联后接在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设两灯泡电阻不变，则下列说法正确的是（　　）
A．灯泡 L1正常发光 B．灯泡 L2正常发光
C．灯泡L1、L2的实际功率之比为1：2 D．灯泡 L1、L2的实际功率之比为2：1
5. 有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（　　）
A．4：5 B．5：4 C．2：3 D．1：3
6.如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（　　）
A．两灯的实际功率之和等于12W B．两灯的实际功率之和大于12W
C．灯泡L1比灯泡L2亮 D．灯泡L2比灯泡L1亮
7.如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（　　）
A．该实验装置是为了探究电流产生的热量与电阻的关系
B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
8.某定值电阻两端的电压由U变为 U时，消耗的电功率变化了0.8W，当电阻两端的电压变为2U时，该电阻消耗的电功率为（　　）
A．1.6W B．3.2W
C．3.6W D．7.2W
9.如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（　　）
A．0.45W B．0.50W
C．0.80W D．0.90W
10. 小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（ ）
A．电流表示数的变化范围是O～0.5A
B．滑动变阻器的电阻允许调节的范围是2.5～20Ω
C．灯泡的最小功率是0.162W
D．该电路的最大功率是2.7W
二．填空题（每空2分，共28分）
11. 当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电．某次闪电的放电电流约1×104A，电压约1.8×108V，放电时间约0.01s，则这次闪电释放的电能约　　　　　J，合　　　　　　kWh．
12.如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A．那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比　　　　　．
13.有一款手机用的锂电池，上面标明电压为3.7V，容量为1000mAh．给它充电时，是电能转化为　　　　　　能．充满电后，大约存储了　　　　　　J的电能．
14．如图是某款电热水龙头的电路原理图．R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换．当开关同时接触2、3触点时，水龙头放出的是　　　　　　水（选填“冷”、“温”“热”）．若R2=2R1，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡正常工作lmin消耗的电能为　　　　J．
15．李芳家的电能表上标着“600r/（kW?h）”字样，她用这个电能表来测量电热水壶的功率：她断开了家中其它用电器，仅让电热水壶工作，2min内电能表转了18r，则电热水壶消耗的电能是　　　　　　 kW?h，电功率是　　　　　　 W．
16.如图表示白炽电灯将电能转化为光能和内能的大致比例，由此可
计算白炽电灯的发光效率为　 　．一般节能灯的发光效率为
30%，它只要有　　　　　W的功率就能达到60W白炽电灯的亮度．
与白炽电灯相比，该节能灯可以节约电能　　　　　　%．
17.有两个电路元件A和B，流经各元件的电流I和其两端电压U的
关系如图所示，把A、B元件并联后接在2.5V电源两端，并联电路
的总电流为　　　　　A，此时元件B消耗的电功率为　　　　W．
三．实验探究题（每空2分，共24分）
18.在测量小灯泡电功率的实验中，提供的器材有：额定电压是3.8V，电阻约为8Ω的小灯泡一个，电源（电压恒为6V）、电流表、电压表、开关，“20Ω，1A”的滑动变阻器各一个，导线若干．
（1）请根据图甲的电路图，用笔画线代替导线，将图乙的实物电路连接完整．
（2）闭合开关前，滑片P置于滑动变阻器的　　　　　　端，闭合开关，发现灯泡不亮，电流表有示数，电压表示数为零，此现象的原因是　　　　　　．
（3）排除故障后，闭合开关，移动滑片P，当电压表示数为3.8V时，电流表示数如图丙所示，则通过小灯泡的电流是　 　　A，灯泡的额定功率是　 　　W，继续向左移动滑片P，电压表示数将　　　　．
（4）若电压表0﹣15V量程开路，阿荣设计如图丁所示的电路，继续实验：
①闭合开关前，应将滑片P置于滑动变阻器的　　　　位置（选填“A端”，“B端”“中间偏左”或“中间偏右”）
②移动滑片P，当电压表示数为　　　　　　V时，小灯泡正常发光．
19.为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．
（1）实验中通过　　　　　　的变化来比较
电流通过电阻丝产生的热量的多少．
（2）甲装置可探究电流产生的热量与　　　　　　的关系．
（3）在装置甲、乙的两次实验中，通过比较相
同时间里气球B与D的变化情况，可探究电流产生的热量与　　　　　　的关系．
（4）甲、乙两装置同时实验，在相同的通电时间里，与　　　　　　气球（填气球字母标号）相通的电阻丝产生的热量最多．
四．计算与推导（第20题4分，21题7分，22题7分，共18分）
20. 和组成的并联电路，消耗的电功率为P1,电路消耗的总功率为P,证明：
21.表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝．求：
××牌电烤箱
额定电压
220V
额定
功率
高温档
1100W
低温档
440W
电源频率
50Hz
（1）电烤箱在高温档正常工作10分钟，消耗了多少电能？
（2）电路中R2的阻值是多大？
（3）电烤箱在低温档正常工作时，电路中的电流是多少？R1的功率是多大？
22.如图所示，电源电压为6V，小灯泡标有“4V，1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样．求：
（1）小灯泡的电阻为多大？
（2）若只闭合S，S1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？
（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S与S2时，在不损坏用电器的前提下，求滑动变阻器的取值范围．
