5.1透镜 课件 (1)

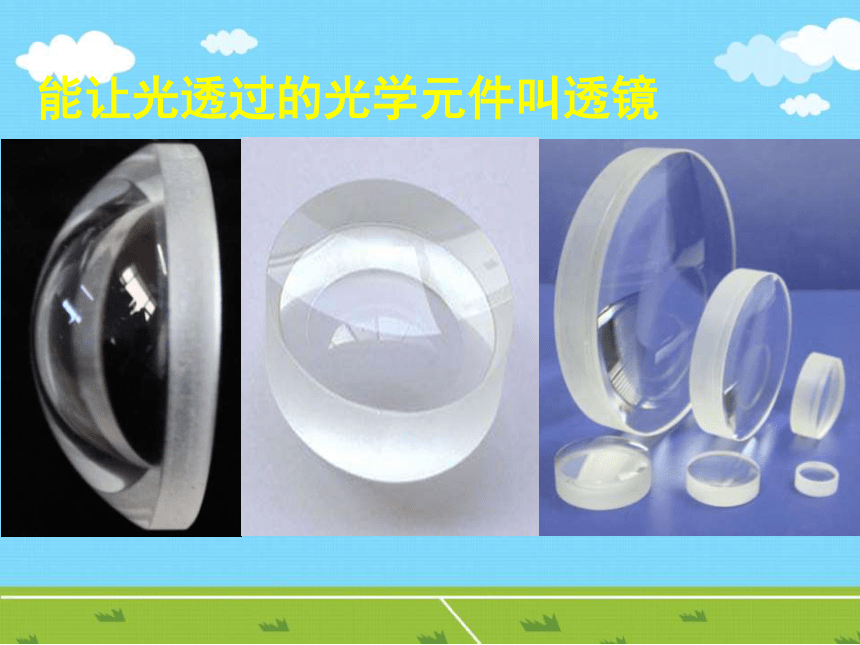

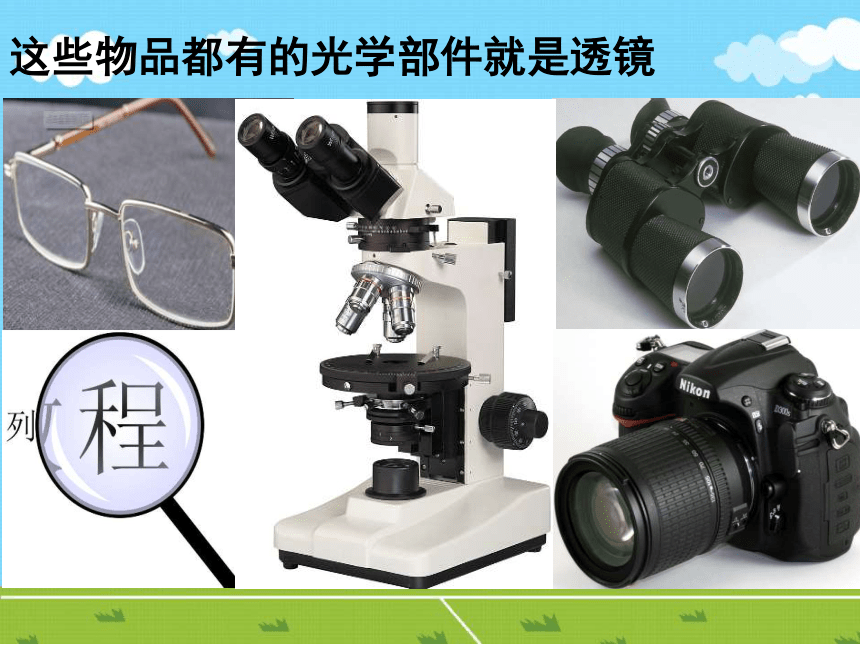

课件32张PPT。 5.1透镜 这些物品都有的光学部件就是透镜能让光透过的光学元件叫透镜中间厚、边缘薄凸透镜：凹透镜:中间薄、边缘厚主轴和

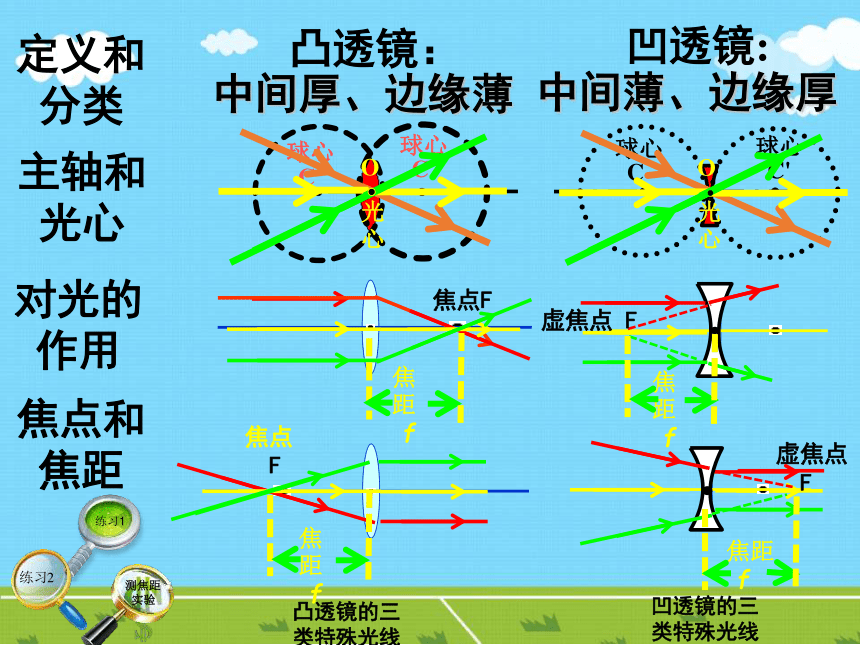

光心定义和
分类球心
C球心
C'O
光心球心
C球心
C'O
光心对光的
作用焦点和
焦距焦点
F焦距
f焦距
f
虚焦点
F
焦点F焦距
f虚焦点 F焦距

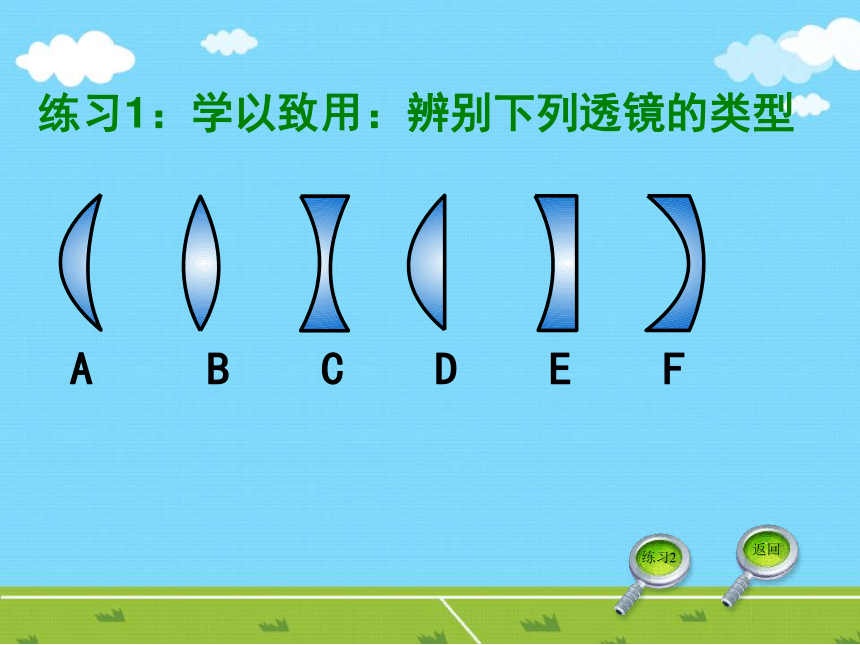

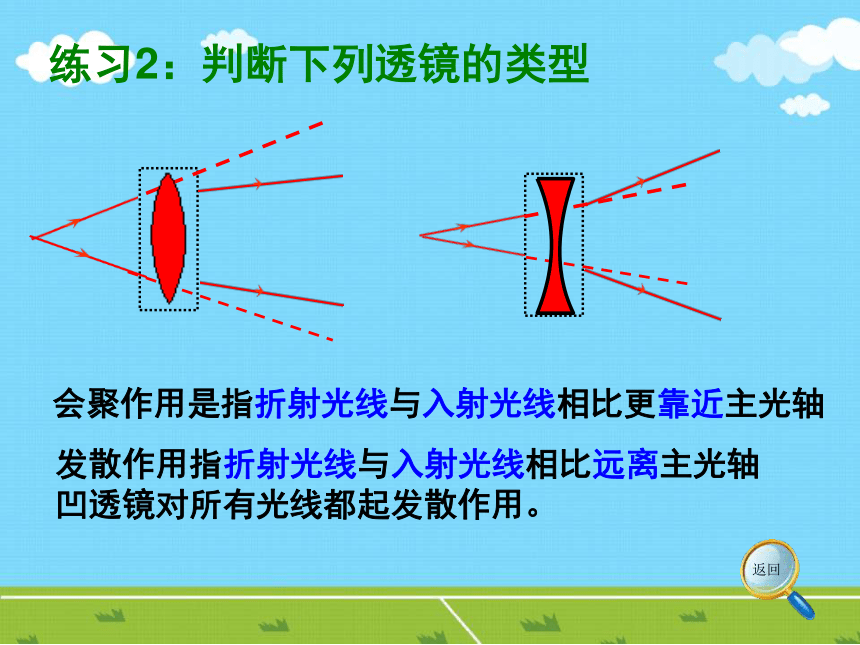

f凸透镜的三类特殊光线凹透镜的三类特殊光线凸透镜的三类特殊光线凹透镜的三类特殊光线练习3练习1：学以致用：辨别下列透镜的类型练习2：判断下列透镜的类型会聚作用是指折射光线与入射光线相比更靠近主光轴发散作用指折射光线与入射光线相比远离主光轴

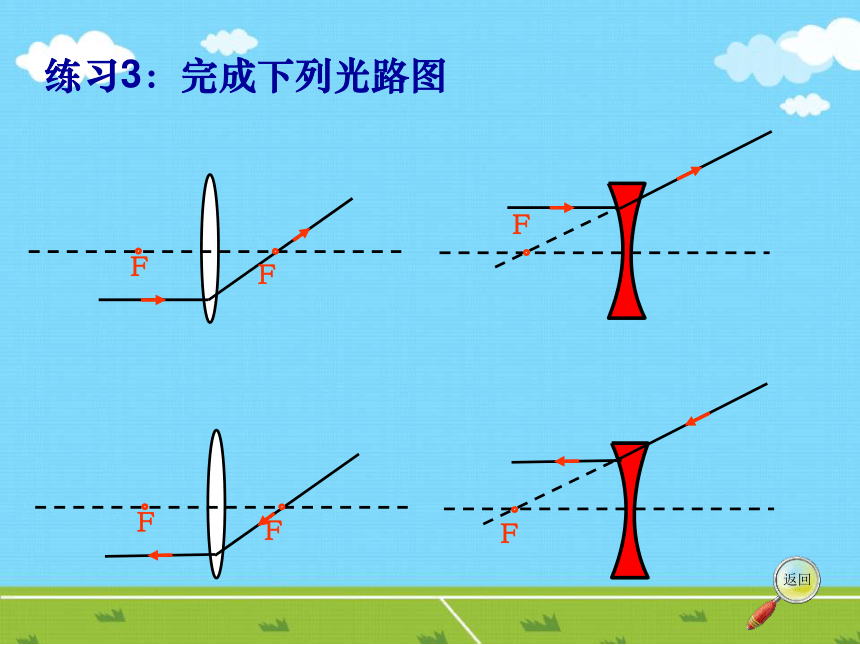

凹透镜对所有光线都起发散作用。ＦＦ练习3：完成下列光路图ＦＦＦＦ测量凸透镜的焦距谁是真凶？！解开谜底！ 为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。我知道！实际应用！一、透镜的分类： 二、关于透镜的名词：凸透镜和凹透镜 三、透镜对光线的作用：1、凸透镜对光起会聚作用2、凹透镜对光起发散作用1.主光轴---通过两个球面球心的直线叫做透镜的主光轴。2.光心(O)---主光轴上特殊的点，通过它的光线传播方向
不改变，这个点叫做透镜的光心。3.焦点(F)---平行于主光轴上的的光线通过凸透镜后会聚
于主光轴上的一点，这个点叫焦点。4.焦距(f)---焦点到光心的距离叫焦距。 小结：FFFF1、 通过光心的光线 传播方向不改变。2、平行于主光轴的光线 经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3、经过凸透镜焦点的光线 折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。▲小结：三条特殊光线谢谢 以下内容为备用资源 提出问题：各种不同用途的透镜，它们的镜片在外形特征上相同吗？设计实验和进行实验：一看二摸分析与论证：透镜的外形特征区别1.透镜的分类中间厚、边缘薄凸透镜：凹透镜:中间薄、边缘厚一.凸透镜和凹透镜2.透镜的主光轴和光心球心C球心C'光心O主光轴：透镜上通过两球心的直线CC’，简称主轴。凸透镜主光轴光 心：主轴上有一个特殊的点，通过这个点的光
传播方向不变。一.凸透镜和凹透镜球心C球心C'光心O主光轴凹透镜主光轴：透镜上通过两球心的直线CC’，简称主轴。光 心：主轴上有一个特殊的点，通过这个点的光
传播方向不变。1.凸透镜对光的作用二.凸透镜对光的作用凸透镜对光有会聚作用,凸透镜又叫会聚透镜1.凹透镜对光的作用三.凹透镜对光的作用 凹透镜对光有发散作用,凹透镜又叫发散透镜注意凸透镜对所有光线都起会聚作用。会聚作用是指折射光线与入射光线相比更靠近主光轴发散作用指折射光线与入射光线相比远离主光轴
凹透镜对所有光线都起发散作用。1.凸透镜的焦点和焦距三.焦点和焦距 焦点
F 焦距
f焦点：跟主光轴平行的光，会聚在主光轴上的一点，
这个点叫做凸透镜的焦点焦距：焦点到凸透镜光心的距离叫做焦距。 焦点
F 焦距
f虚焦点
F 焦距
f焦点：跟主光轴平行的光，经过凹透镜后，发散光
线的反向延长线，会聚在主光轴上的一点，
这个点叫做凸透镜的虚焦点焦距：焦点到凸透镜光心的距离叫做焦距。2.凹透镜的焦点和焦距三.焦点和焦距虚焦点
F 焦距
f测量凹透镜的焦距凸透镜的三类特殊光线凹透镜的三类特殊光线
