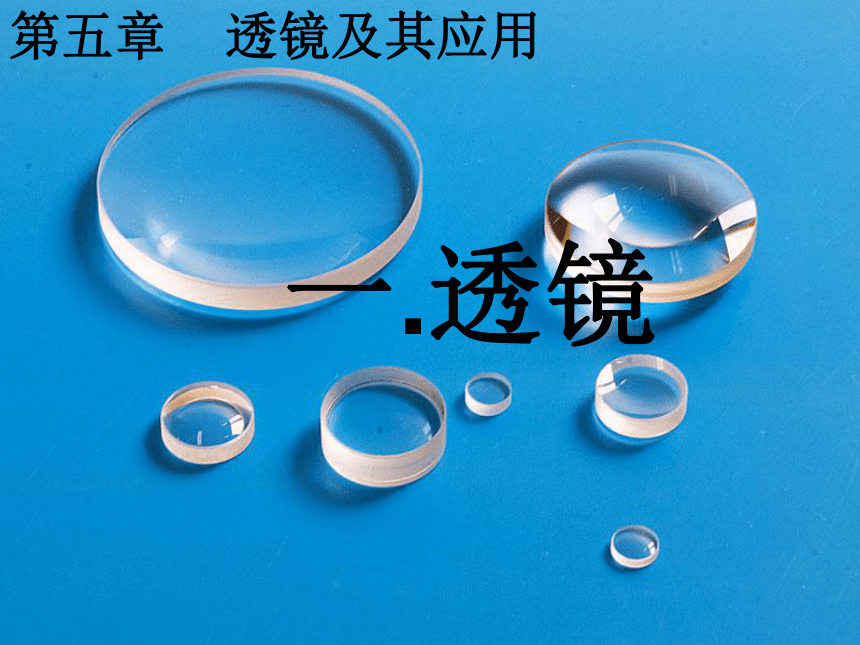

第五章 透镜及其应用

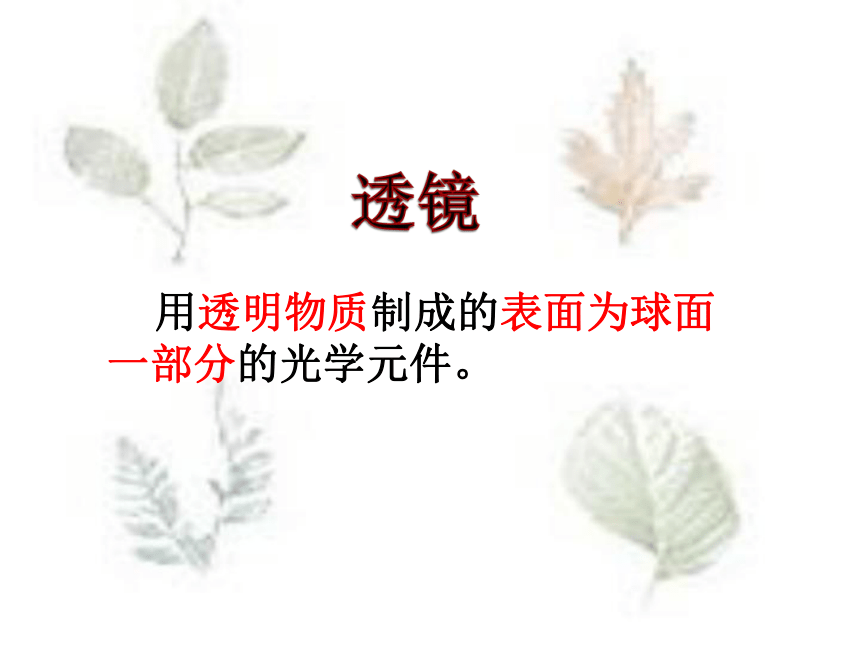

一.透镜
用透明物质制成的表面为球面 一部分的光学元件。
透镜在日常生活中的应用
生活中的放大镜
老人戴的老花镜
学生戴的近视眼镜

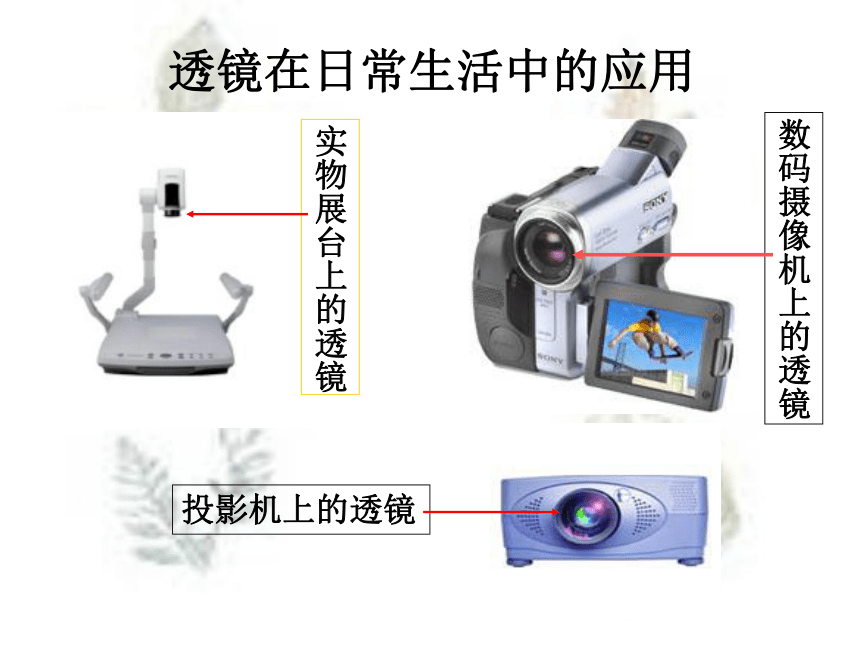

透镜在日常生活中的应用
数码摄像机上的透镜
实物展台上的透镜
投影机上的透镜

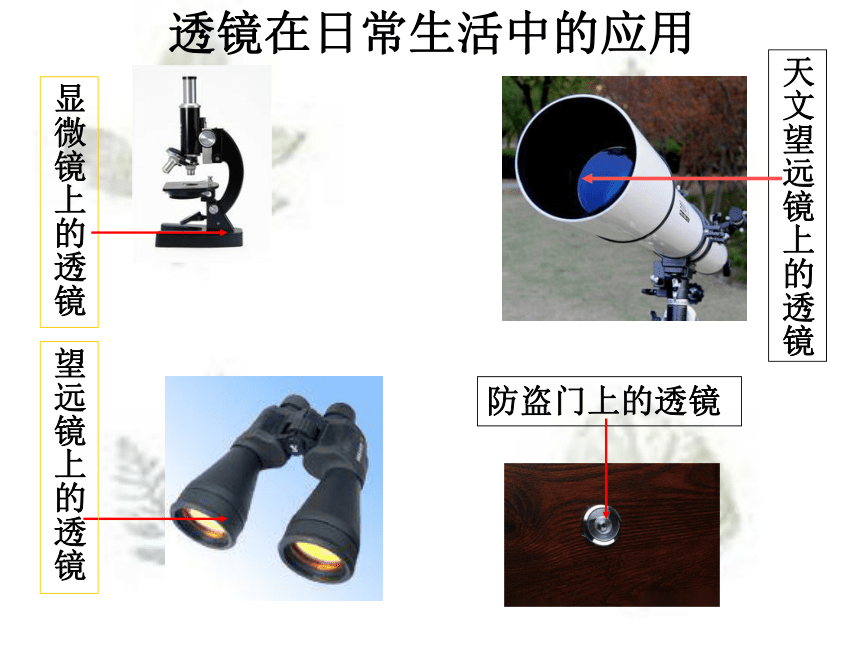

天文望远镜上的透镜
显微镜上的透镜
望远镜上的透镜
防盗门上的透镜
透镜在日常生活中的应用

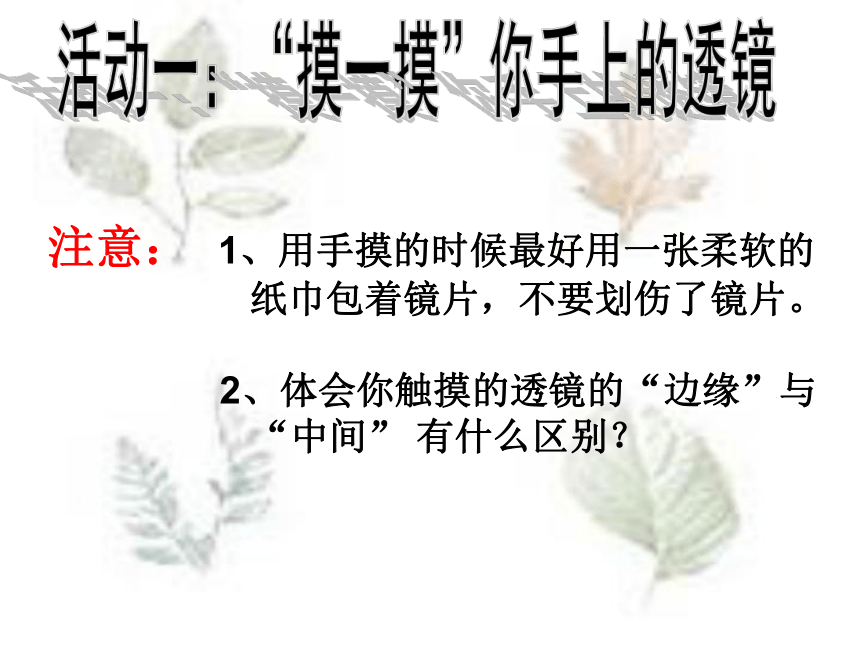

注意： 1、用手摸的时候最好用一张柔软的
纸巾包着镜片，不要划伤了镜片。
2、体会你触摸的透镜的“边缘”与“中间” 有什么区别？

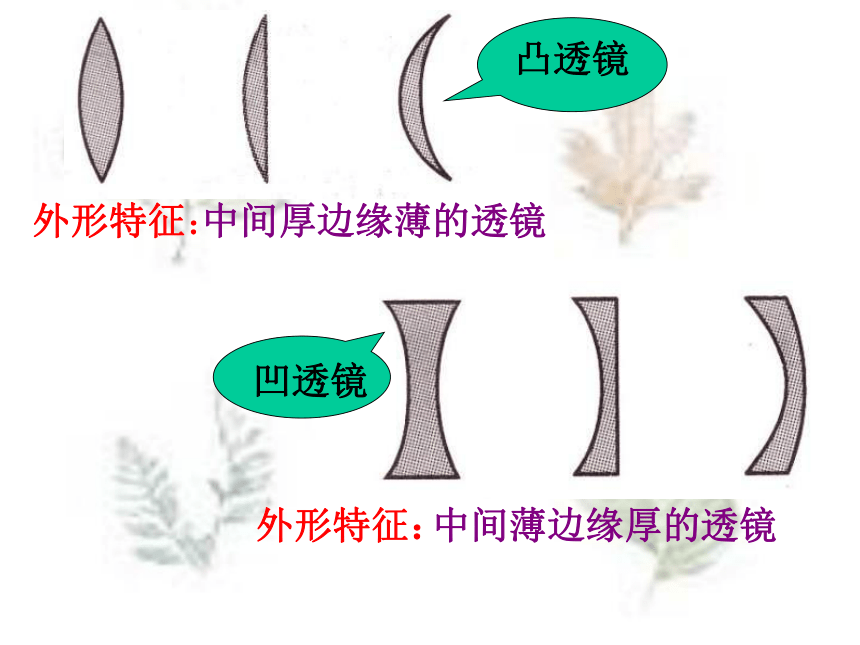

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜

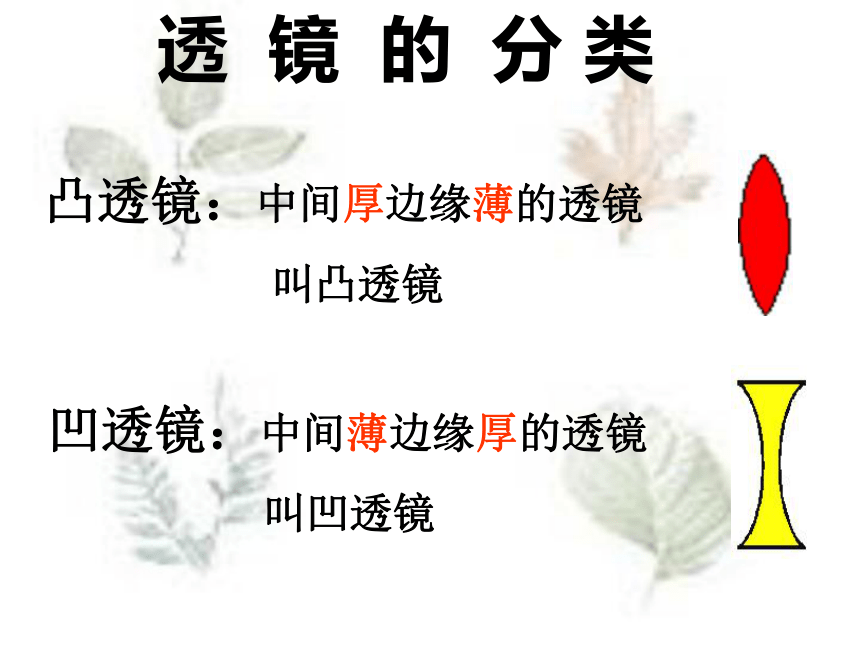

外形特征：
外形特征：
凸透镜：中间厚边缘薄的透镜
叫凸透镜
凹透镜：中间薄边缘厚的透镜
叫凹透镜
透 镜 的 分 类

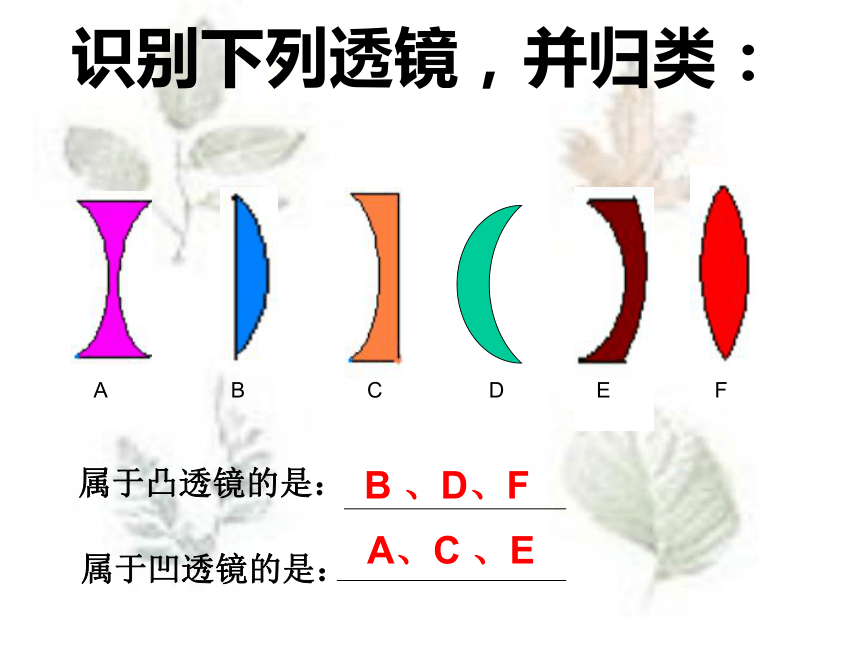

属于凸透镜的是：
属于凹透镜的是：
A
B
C
D
E
F
B 、D、F
A、C 、E
识别下列透镜，并归类：

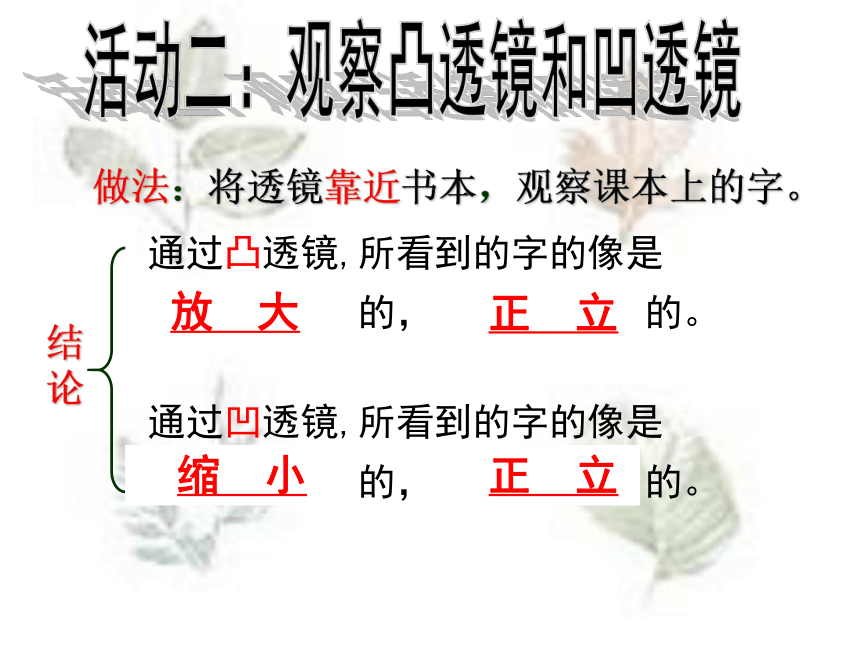

通过凸透镜,所看到的字的像是 (放大/缩小)的，(正立/倒立)的。
通过凹透镜,所看到的字的像是 (放大/缩小)的，(正立/倒立)的。
正 立
放 大
做法：将透镜靠近书本，观察课本上的字。
结论
缩 小
正 立

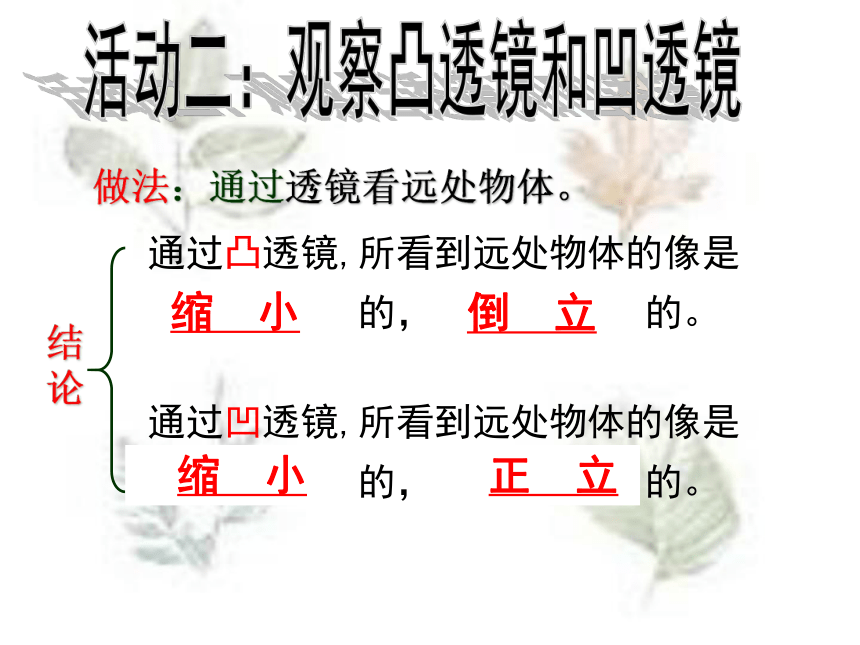

通过凸透镜,所看到远处物体的像是(放大/缩小)的，(正立/倒立)的。
通过凹透镜,所看到远处物体的像是(放大/缩小)的，(正立/倒立)的。
正 立
缩 小
做法：通过透镜看远处物体。
结论
缩 小
倒 立
凸透镜
凹透镜

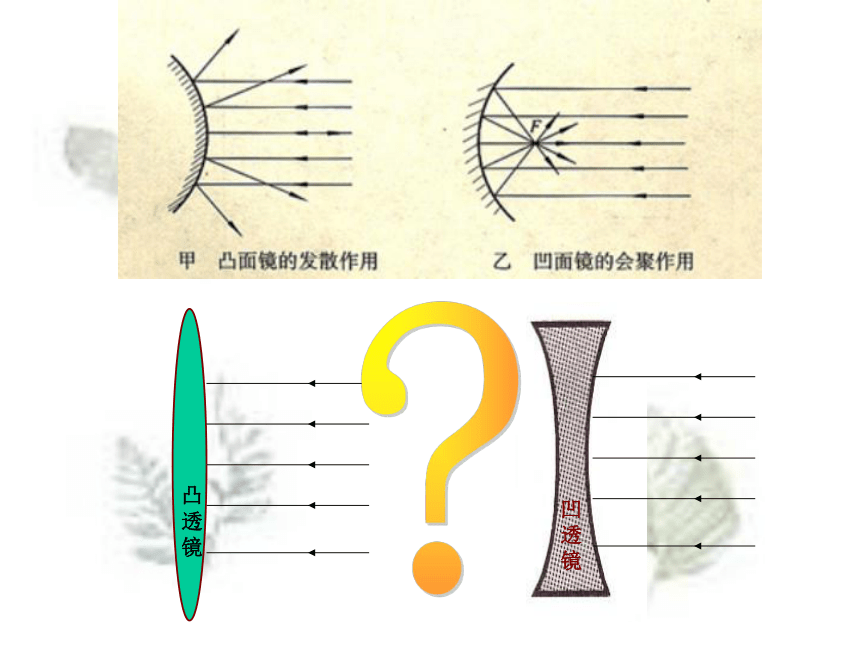

1.让一束平行光正对着凸透镜,观察通过凸透镜之后的光线有什么特点？
2.让一束平行光正对着凹透镜,观察通过凹透镜之后的光线有什么特点？
注意：实验时不要让激光束射到眼睛。
凸透镜对光线有会聚作用，所以凸透镜又叫会聚透镜。
凹透镜对光线有发散作用，所以凹透镜又叫发散透镜。
请根据光路图判断框内的透镜是什么类型的。
（1）
（2）
（3）
（4）
想一想
你有几种简易的方法,辨别某一透镜是凸透镜,还是凹透镜
方法二:“摸” 。通过比较透镜中央和边缘的厚薄加以辨别。（注意：为避免镜面磨损或弄脏，应先用很柔软的面巾纸把透镜包起来，再用手摸）
方法一:“看”。通过透镜去观察近处物体，看它成的像是放大还是缩小加以辨别。
方法三:“照”。通过透镜对平行光是会聚还是发散加以辨别。
凸透镜的画法
C1
C2
主光轴
光心(O)
主光轴：通过透镜两个球面球心的直线。
光心：透镜的中心，通过该点的光线传播路径不变。
凹透镜的画法
C2
C1
主光轴
光心(O)
主光轴：通过透镜两个球面球心的直线。
光心：透镜的中心，通过该点的光线传播路径不变。
平行于凸透镜主光轴的光线如何传播？
O
F
F
2、凸透镜有2个实焦点。
1、平行于主光轴的光线通过凸透镜后会聚于主
光轴上的一点，这个点叫做凸透镜的焦点（F）。
在主光轴上会聚的这个点是什么？
凸透镜的焦距
O
F
F
f
f
2、两边的焦距相等。
1、焦点到凸透镜光心的距离叫做焦距( f )。
平行于凹透镜主光轴的光线如何传播？
1、平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
F
F
凹透镜有焦点吗？
2、凹透镜有2个虚焦点
f
我们生活中怎么去估测一个凸透镜的焦距呢？
太阳光
　1.　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
生活 物理 社会
用冰取火示意图
2.你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
生活 物理 社会
3、为了防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于水进入饮料瓶后对光的作用相当于一个_____镜，它对太阳光有____作用，可能会导致森林火灾。
我知道！
凸透
会聚
4、有些汽车大灯采用了透镜，汽车灯泡发出的光经透镜后变成平行光，则应把汽车灯泡放在（ ）
A．凸透镜前任意位置
B．凹透镜前任意位置
C．凸透镜的焦点上
D．凹透镜的焦点上
C
试一试
一、透镜的分类：凸透镜和凹透镜
二、关于透镜的名词：
三、透镜对光线的作用：
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
3、焦 点( F)
4、焦 距( f )
