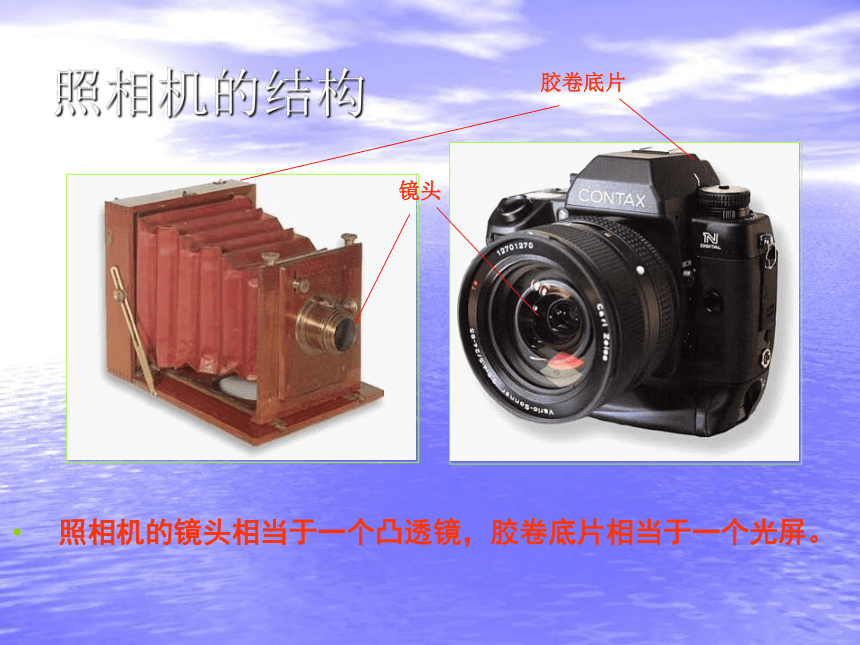

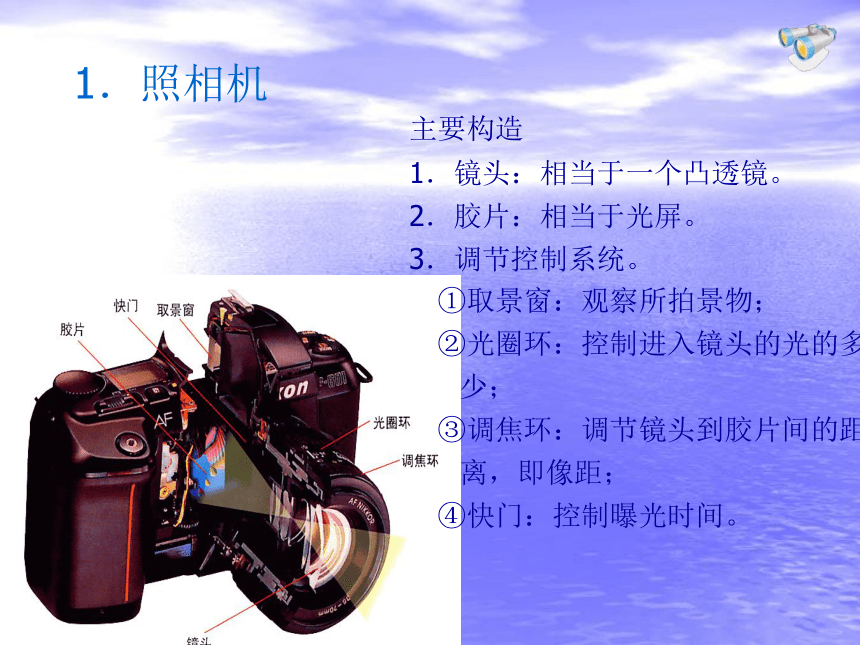

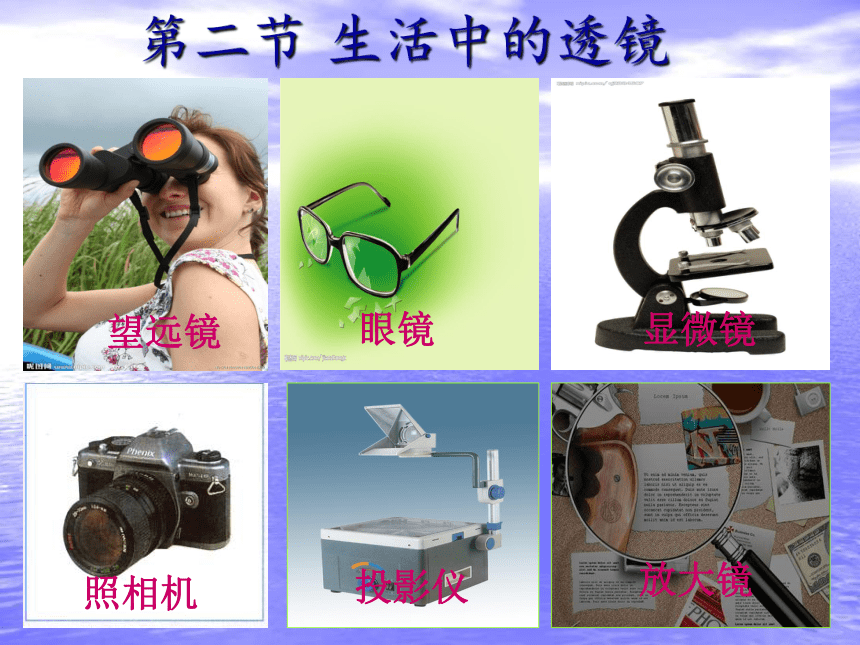

课件17张PPT。第二节 生活中的透镜照相机的结构 照相机的镜头相当于一个凸透镜,胶卷底片相当于一个光屏。胶卷底片镜头1.照相机主要构造
1.镜头:相当于一个凸透镜。
2.胶片:相当于光屏。
3.调节控制系统。
①取景窗:观察所拍景物;
②光圈环:控制进入镜头的光的多少;
③调焦环:调节镜头到胶片间的距离,即像距;

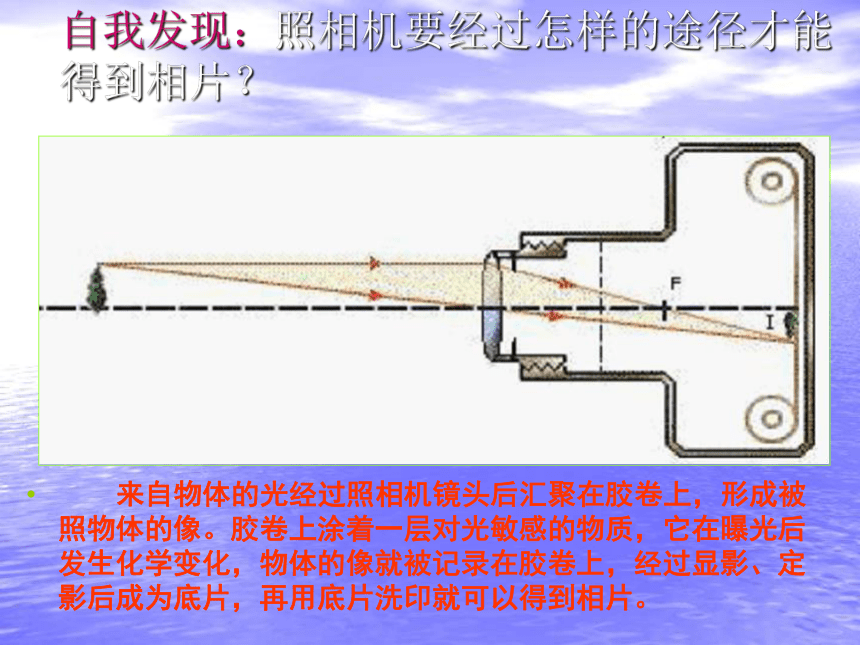

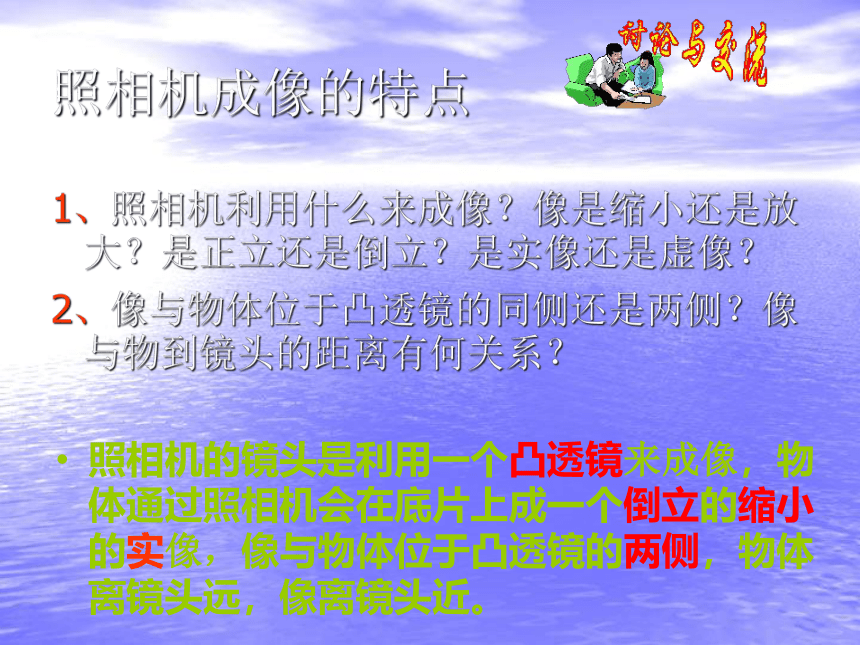

④快门:控制曝光时间。自我发现:照相机要经过怎样的途径才能得到相片? 来自物体的光经过照相机镜头后汇聚在胶卷上,形成被照物体的像。胶卷上涂着一层对光敏感的物质,它在曝光后发生化学变化,物体的像就被记录在胶卷上,经过显影、定影后成为底片,再用底片洗印就可以得到相片。照相机成像的特点1、照相机利用什么来成像?像是缩小还是放大?是正立还是倒立?是实像还是虚像?

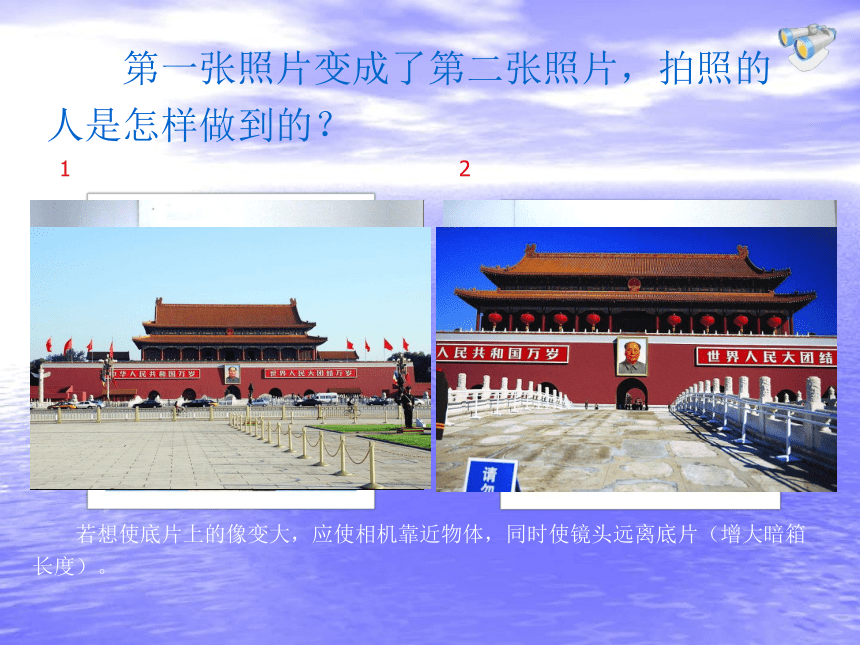

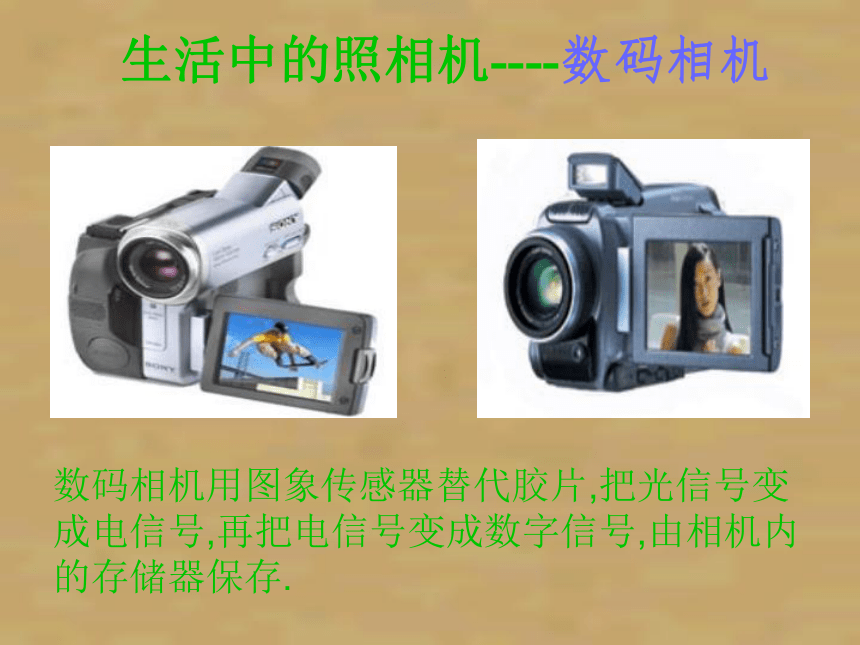

2、像与物体位于凸透镜的同侧还是两侧?像与物到镜头的距离有何关系?照相机的镜头是利用一个凸透镜来成像,物体通过照相机会在底片上成一个倒立的缩小的实像,像与物体位于凸透镜的两侧,物体离镜头远,像离镜头近。生活中的照相机----数码相机数码相机用图象传感器替代胶片,把光信号变成电信号,再把电信号变成数字信号,由相机内的存储器保存.12 第一张照片变成了第二张照片,拍照的人是怎样做到的? 若想使底片上的像变大,应使相机靠近物体,同时使镜头远离底片(增大暗箱长度)。投影仪的构造简图投影仪成像的特点 投影仪利用凸透镜成像,物体通过投影仪会在屏幕上成一个倒立的放大的实像,像与物体位于凸透镜的两侧,物离镜头近,像离镜头远。
1、投影仪利用什么来成像?2、像是缩小还是放大?是正立还是倒立?
是实像还是虚像?
3、像与物体位于凸透镜的同侧还是两侧?
像与物到镜头的距离有何关系?
投影仪的原理 ABA‘B‘投影仪的镜头相当于一个凸透镜,屏幕相当于光屏投影仪成像特点: 倒立.放大的实像1.平面镜在这里有什么作用?投影仪的使用改变光的传播路径,使投影片的像出现在投影机前方的屏幕上投影片要倒放2.我们在屏幕上要看到正立的像投影片应该怎么放?F3、把这张影片放在投影仪的在舞
台上,像是怎样的形状。F放大镜成像的原理放大镜成像的特点1、放大镜实际是什么?放大镜成像时像是缩小还是放大?像是正立还是倒立?是实像还是虚像?
2、像与物体位于凸透镜的同侧还是两侧?放大镜也是一个凸透镜,物体通过放大镜会看到一个正立的放大的虚像,像与物体位于凸透镜的同侧。实像和虚像实像和虚像实像:是实际光线会聚而形成的,能呈现在光屏上. 例如:虚像:是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上. 例如:平面镜成像放大镜的像小孔成像.照相机的像投影仪的像“眼睛受骗”总结照相机成倒立、缩小的实像。像与物在透镜的两侧。
投影仪成倒立、放大的实像。像与物在透镜的两侧。
放大镜成正立、放大的虚像。像与物在透镜的同侧。
当堂练习答案:D答案:B答案:C
