5.3凸透镜成像的规律 课件 (1)

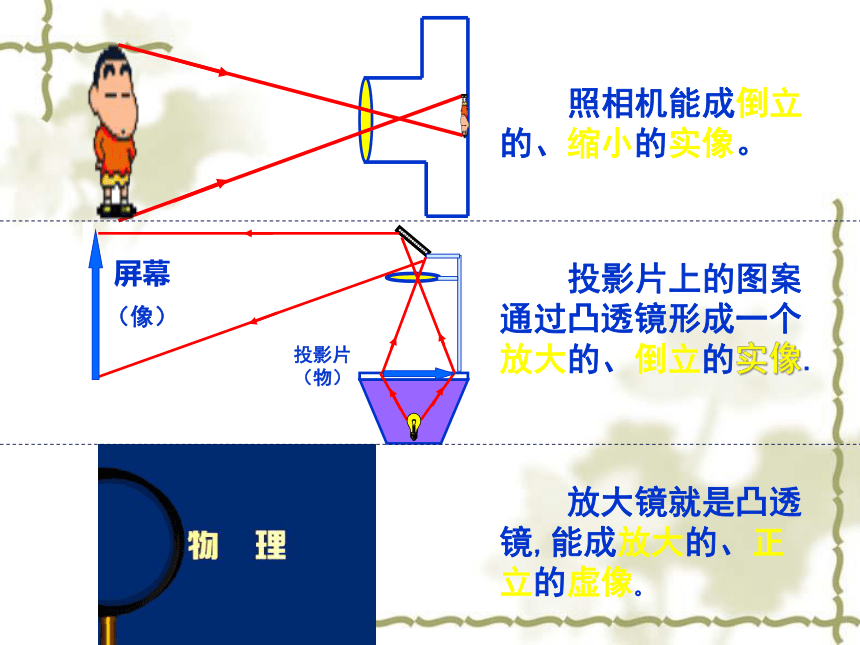

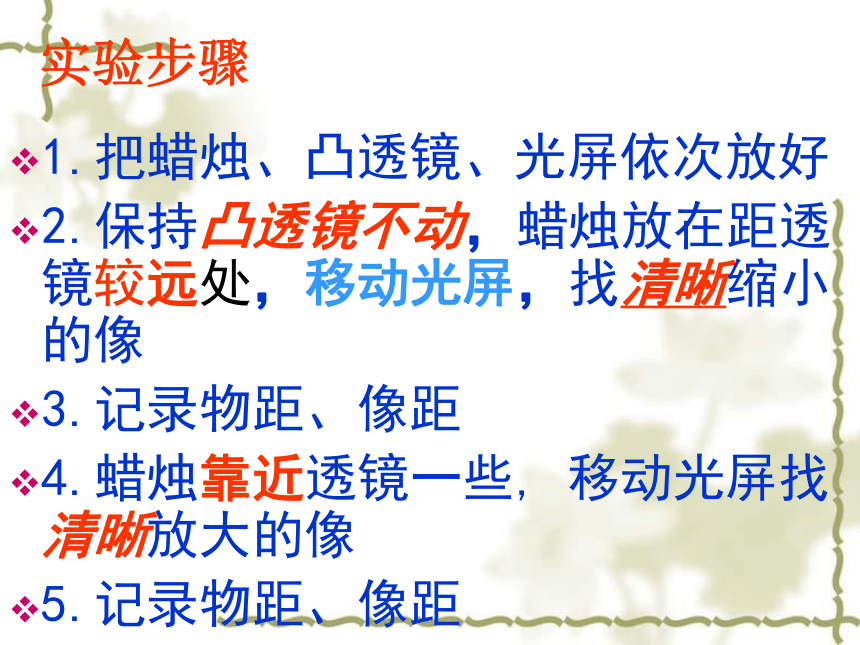

课件37张PPT。三 探究凸透镜的成像规律第五章 透镜及其应用 照相机能成倒立的、缩小的实像。 投影片上的图案通过凸透镜形成一个放大的、倒立的实像. 放大镜就是凸透镜,能成放大的、正立的虚像。现象： 同一个凸透镜能成不同的像。问题：猜想：实验为什么同一个凸透镜能成不同的像?凸透镜成的像的特点同跟____ 有关系.？实验步骤1.把蜡烛、凸透镜、光屏依次放好
2.保持凸透镜不动，蜡烛放在距透镜较远处，移动光屏，找清晰缩小的像
3.记录物距、像距
4.蜡烛靠近透镜一些, 移动光屏找清晰放大的像

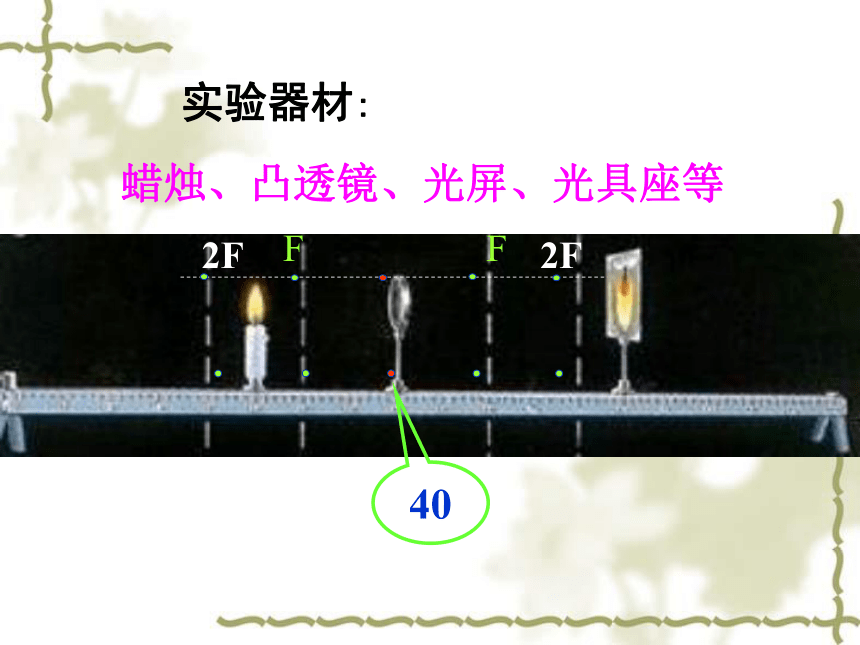

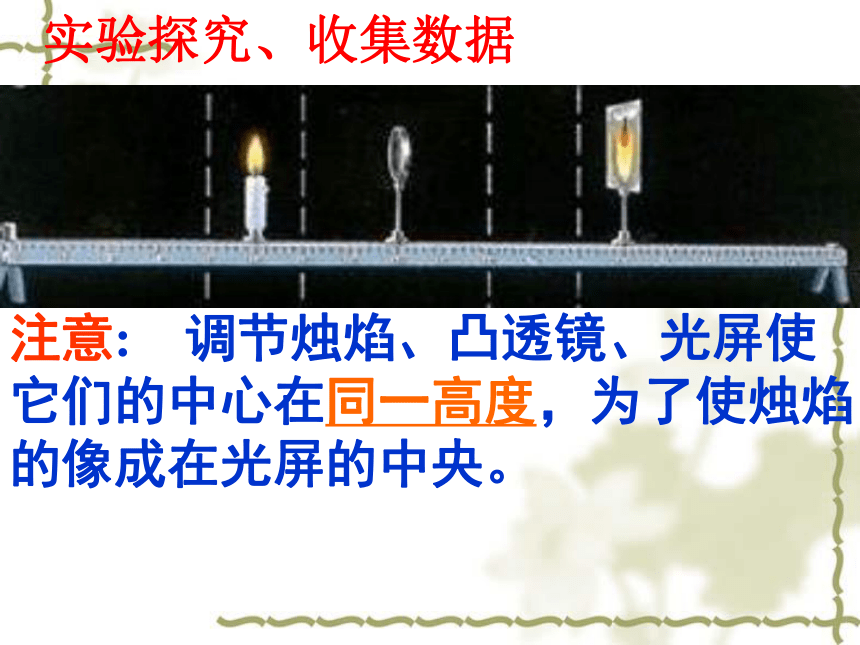

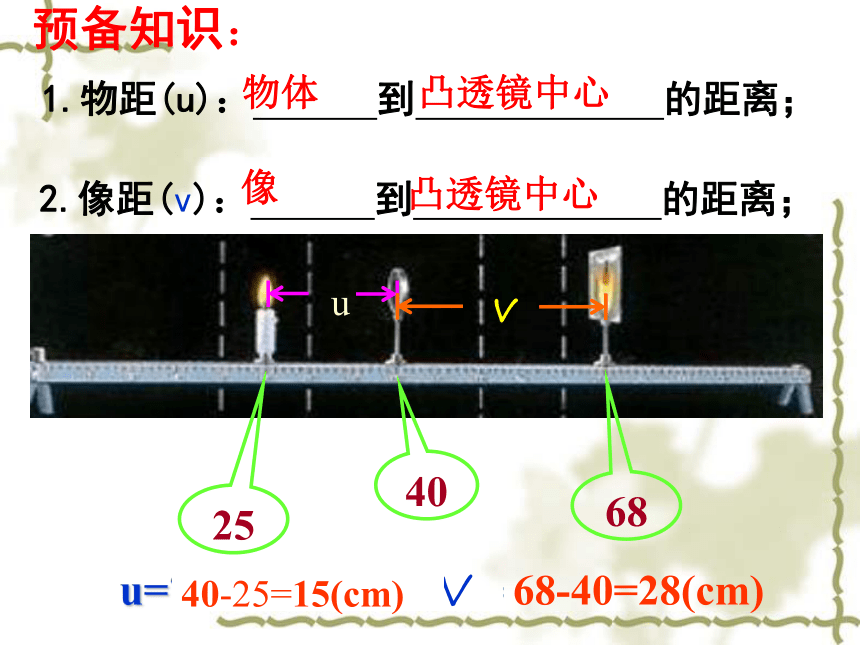

5.记录物距、像距蜡烛、凸透镜、光屏、光具座等 实验器材:2F2F40预备知识：402568u=?V =?40-25=15(cm)68-40=28(cm)注意: 调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。

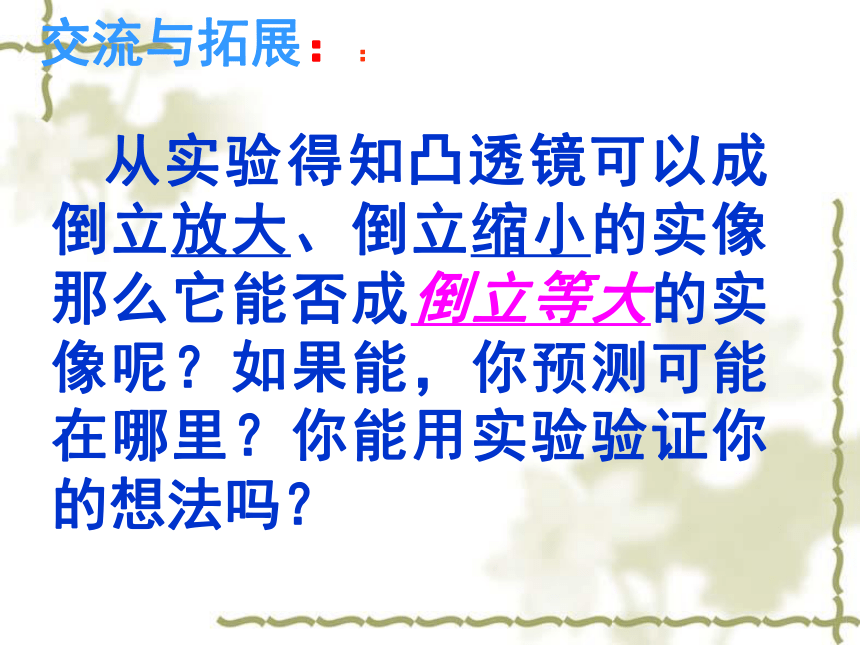

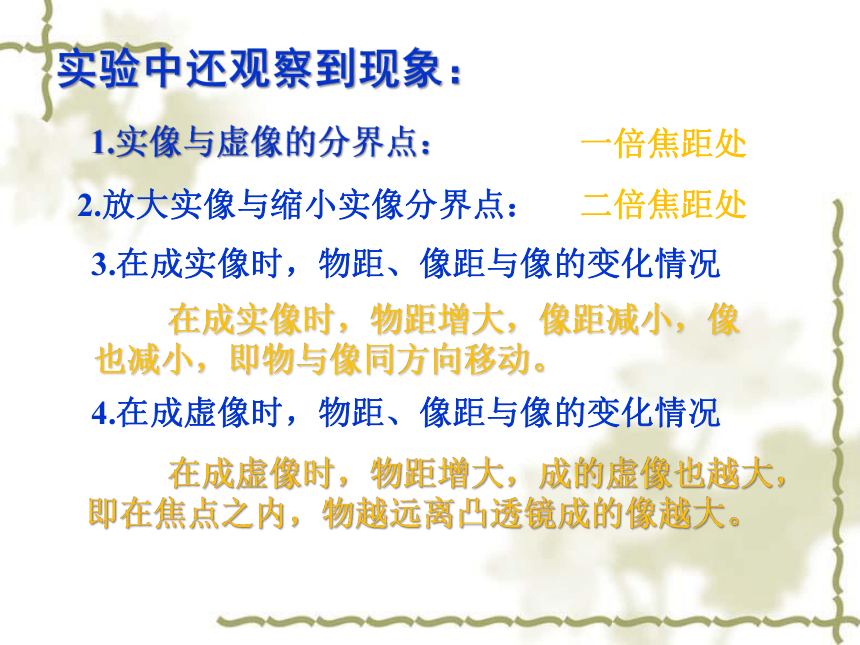

实验探究、收集数据实验中还观察到现象：1.实像与虚像的分界点：一倍焦距处2.放大实像与缩小实像分界点：二倍焦距处3.在成实像时，物距、像距与像的变化情况 在成实像时，物距增大，像距减小，像也减小，即物与像同方向移动。4.在成虚像时，物距、像距与像的变化情况 在成虚像时，物距增大，成的虚像也越大，即在焦点之内，物越远离凸透镜成的像越大。交流与拓展：： 从实验得知凸透镜可以成倒立放大、倒立缩小的实像那么它能否成倒立等大的实像呢？如果能，你预测可能在哪里？你能用实验验证你的想法吗？

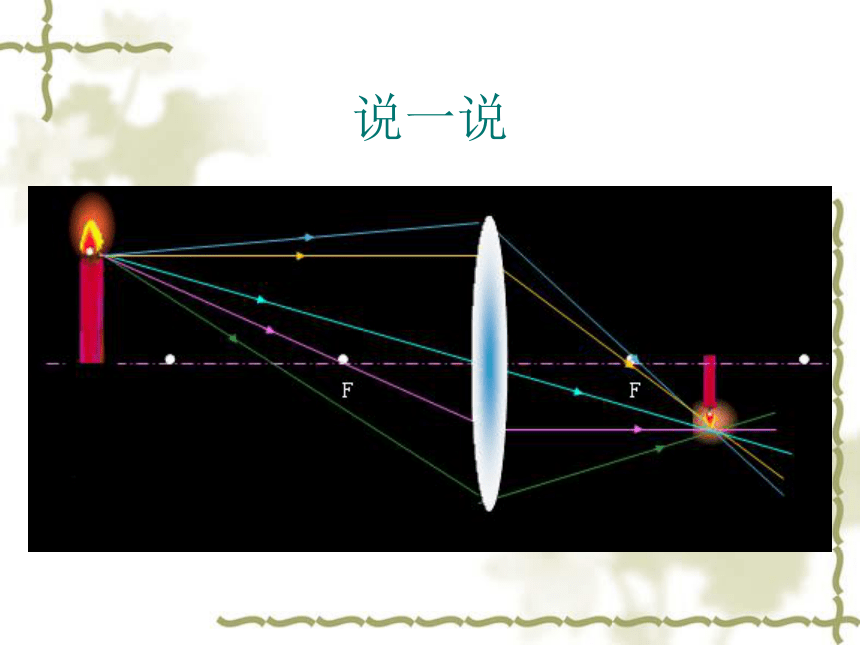

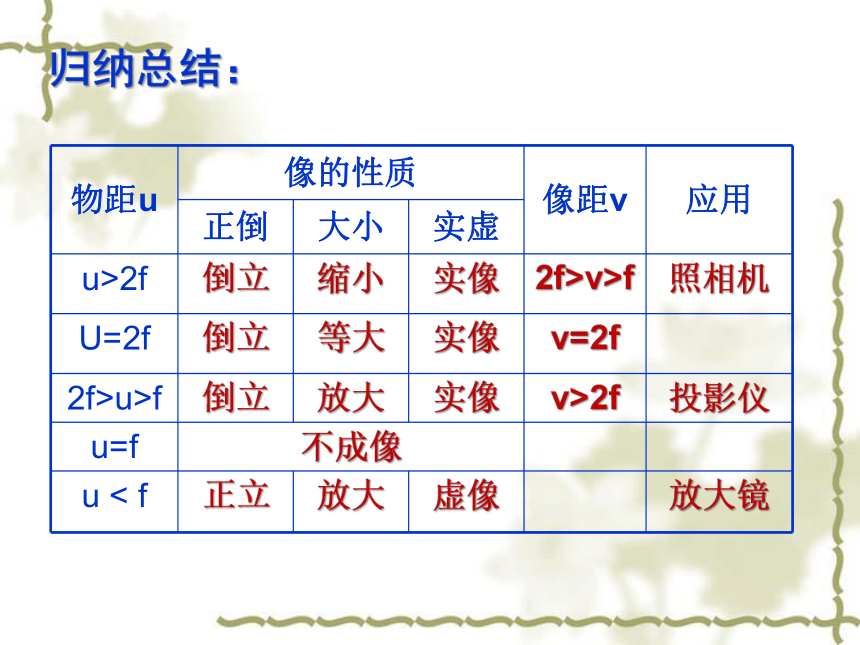

归纳总结：说一说交流与讨论你在实验中遇到这样情况吗?
把蜡烛放在某处无论怎样移动光屏,光屏上都找不到像.分析结论： 1、凸透镜在什么条件下成实像？
在什么条件下成虚像？2、凸透镜在什么条件下成缩小的实像？ 什么条件下成放大的实像？
有没有缩小的虚像？
有没有倒立的虚像？3、光屏上的像有没有正立的？凸透镜成像规律记忆口诀分界点:一倍焦距分虚实 二倍焦距分大小
实像的位置:物在外(二倍焦距外). 像在间(一倍和二倍焦距之间). 物在间.像在外
实像的变化:物近像远像变大 物远像近像变小凸透镜成像规律第二课时 复习回顾：试一试1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，寻那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像 B、正立缩小的像
C、倒立缩小的像 D、倒立放大的像
2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30cm B、15cm
C、10cm D、5cm3.如图所示，蜡烛的烛焰在凸透镜的右侧光屏上成一个倒立、缩小的像，图中O点是凸透镜的光心，A、B、C、D四个点中有一点是凸透镜的焦点，且 根据成像情况可知，______点是凸透镜的焦点．
，运用与挑战 ： 小明同学在一次实验中，不小心用书本挡住了部分凸透镜，你认为此时在光屏上所成的像是一半呢还是完整的？你准备如何验证你的想法呢？
1．在探究凸透镜成像规律的时候，应先将凸透镜的光心、烛焰的中心、光屏的中心调整到__________，这样才能使烛焰的像成在_________.实验中，我们所说像的倒立或正立，是相对于_________________的
2．将点燃的蜡烛沿凸透镜的主轴，从大于二倍焦距处逐渐向透镜移动时，在光屏上可先观察到_________、_________的实像，当蜡烛移到距凸透镜二倍焦距时可观察到_________、_________的实像，接着移动蜡烛可观察到_________、_________的实像，最后在光屏上观察不到像了，可在凸透镜的另一侧观察到_________、_________的虚像应知应会3．照相机、投影仪成像时，在像的位置，有光_________在那里，如果将底片或屏幕放在此处，可显示出像，这样的像叫__________像
4．在探究凸透镜成像的实验中，当凸透镜成实像时，在将蜡烛从远处移向凸透镜的过程中，像到凸透镜的距离变_________5. 如图6所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS”的放大的像。这个透镜是____透镜，这种透镜对光线有______作用，利用这种透镜可制成的光学仪器有________（只需填写一种）。 6．(2013年茂名)小明用焦距为10 cm的透镜做“探究凸透镜成像规律”的实验，凸透镜、蜡烛、光屏的位置如
(1)要使光屏处在像的位置，在蜡烛和透镜不动的情况下，光屏就向________移动，直到屏上的像______________为止．
(2)在完成(1)基础上，将蜡烛与光屏的位置互换，透镜不动，光屏上得到一个____________实像．
(3)实验一段时间后，蜡烛变短了，要使蜡烛的像仍然成在光屏的中心，应该将光屏向________移动．
(4)换用另一块凸透镜，再次将烛焰、凸透镜和光屏的中心调到同一高度后，在光具座上无论如何移动光屏，都不能承接到烛焰的像，原因可能是__________________________________．1．将一个凸透镜正对着太阳光，在距凸透镜20 cm的纸上接到一个很小的亮斑.当将一个物体放在距这个透镜50 cm处时，在凸透镜的另一侧可以得到 A.倒立、放大的实像 B.倒立、缩小的实像
C.正立、放大的实像 D.正立、缩小的实像
2．将一个物体放在距凸透镜20 cm处时，用光屏可接收到一个放大的像.这个凸透镜的焦距可能是

A.20 cm B.10 cm C.30 cm D.15 cm
试一试3．物体沿凸透镜主光轴从2倍焦距处匀速向外移动的过程中，像的大小和速度将（ ）
A．像变大，速度变大B．像变大，速度不变
C．像变小，速度变小D．像变小，速度不变
4．要在光屏上得到跟物体一样大小的像，下列元件中应选用（ ）
A．平面镜B．凸透镜C．凸面镜D．凹透镜
5．测绘人员绘制地图时，常需要从高空飞机上向地面拍照，若使用的相机镜头焦距为50mm，则胶片与镜头的距离应为（ ）
A．100mm以外 B．恰为50mm
C．50mm以内 D．略大于50mm
6．要使幻灯片在幕布上的清晰像更大一些，则应该将　
A．幻灯机靠近幕布，把镜头略向后移动
B．幻灯机向后离幕布远些，把镜头略向后移
C．幻灯机靠近幕布，把镜头略向前移动
D．幻灯机向后离幕布远些，把镜头略向前移
7．在使用照相机时，下列做法中正确的是A.拍摄远景时，应当将镜头向前伸
B.拍摄近景时，应当将镜头向前伸C.阴天拍摄景物时，应当开大光圈
D.阴天拍摄景物时，应当缩小光圈
蜡烛在光屏上成清晰缩小的像．下列哪一项操作可能使烛焰在光屏上成清晰放大的像(　　)
A．透镜不动，蜡烛、光屏靠近透镜
B．透镜不动，蜡烛、光屏向右移动　　
C．透镜、光屏都不动，蜡烛向右移动
D．蜡烛、光屏都不动，透镜靠近光屏 9. 如图3所示，小芳同学在做“探究凸透镜成像规律”的实验时，烛焰在光屏上成了一个清晰的像。下列说法正确的是（　　）A.光屏上的像是倒立、放大的实像B.实验中，蜡烛越烧越短，光屏上烛焰的像向下移动C.为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的白纸板D.要使光屏上烛焰的像变大，只需将蜡烛远离凸透镜
若将蜡烛与光屏的位置互换，能不能在光屏上看到像？补充练习1小强是集邮爱好者，她用焦距为10cm的放大镜去观察邮票，想看清楚邮票上的细微之处，这里邮票与放大镜的距离应该______10cm(选填“大于”、“小于”、“等于”)，所成的是______、 ______的 ____像。补充练习2： 放电影时，电影胶片经凸透镜在银幕上成的是（ ）
倒立、放大的实像；
正立、放大的实像；
正立、放大的虚像；
倒立、放大的虚像。
再 见
