人教版九年级第十五章第4节电流的测量 课件 （共34张PPT）

课件34张PPT。15、4电流的测量 演示实验：

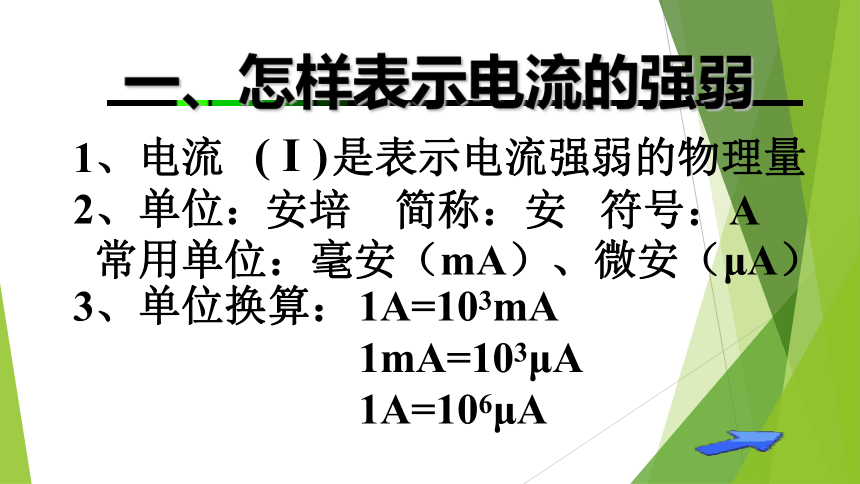

电池的节数对灯泡亮度的影响现象：说明：电池越多的电灯越亮电流也有强弱之分一、怎样表示电流的强弱1、电流 是表示电流强弱的物理量
( I )2、单位：安培 简称：安 符号：A
常用单位：毫安（mA）、微安（μA）3、单位换算：1A=103mA
1mA=103μA

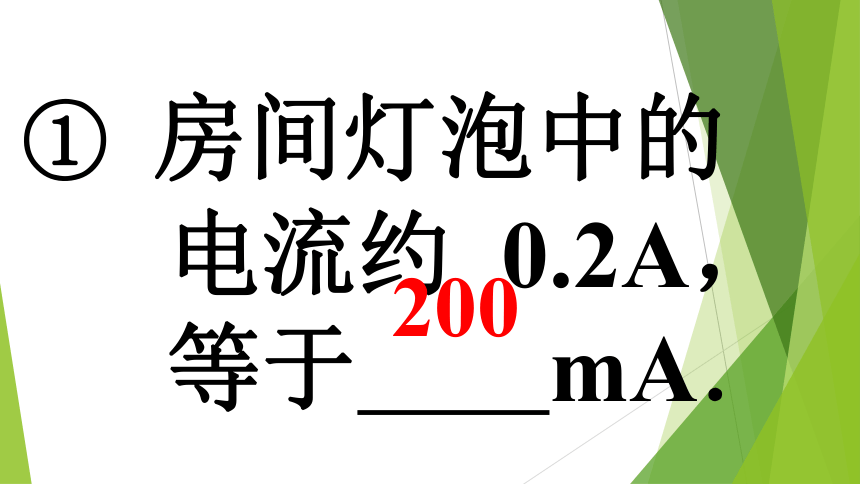

1A=106μA① 房间灯泡中的
电流约 0.2A，
等于　　mA．

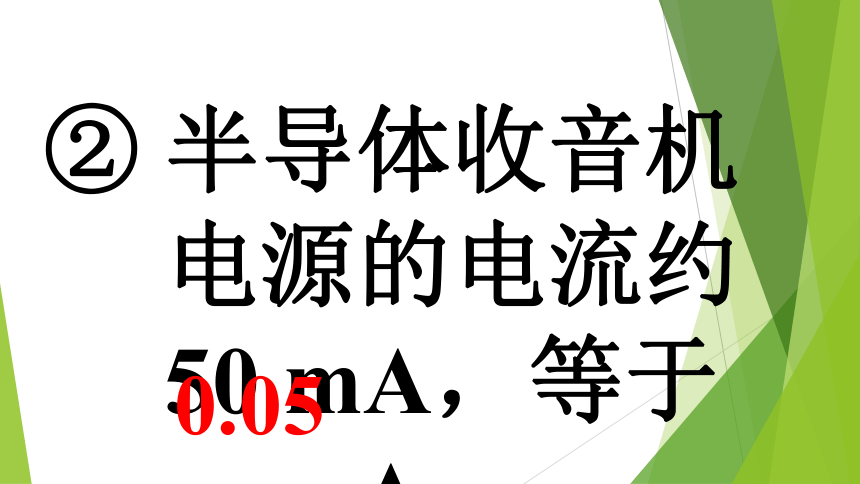

200 半导体收音机
电源的电流约
50 mA，等于
　　A。0.05③ 家用电冰箱的
电流约1 A，等

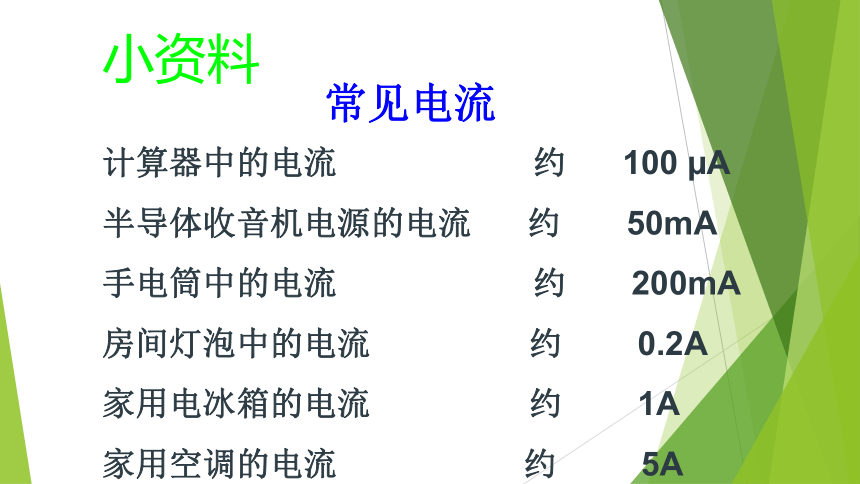

于　　μA。计算器中的电流 约 100 μA
半导体收音机电源的电流 约 50mA
手电筒中的电流 约 200mA
房间灯泡中的电流 约 0.2A
家用电冰箱的电流 约 1A
家用空调的电流 约 5A

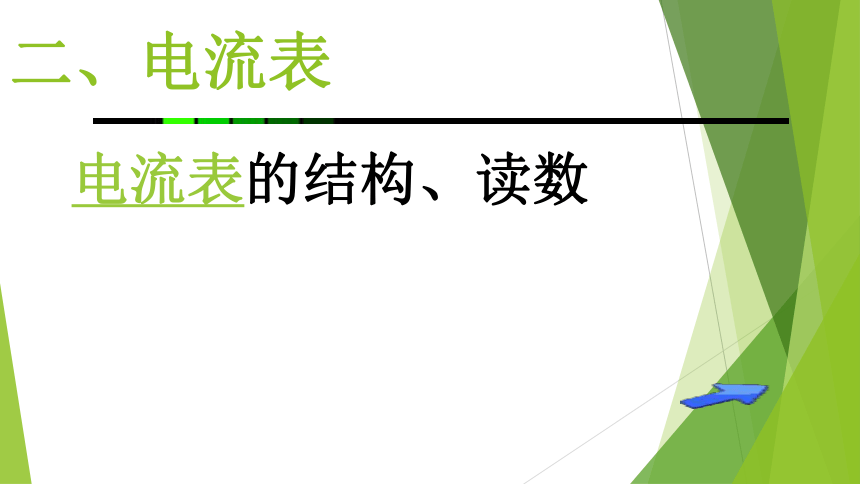

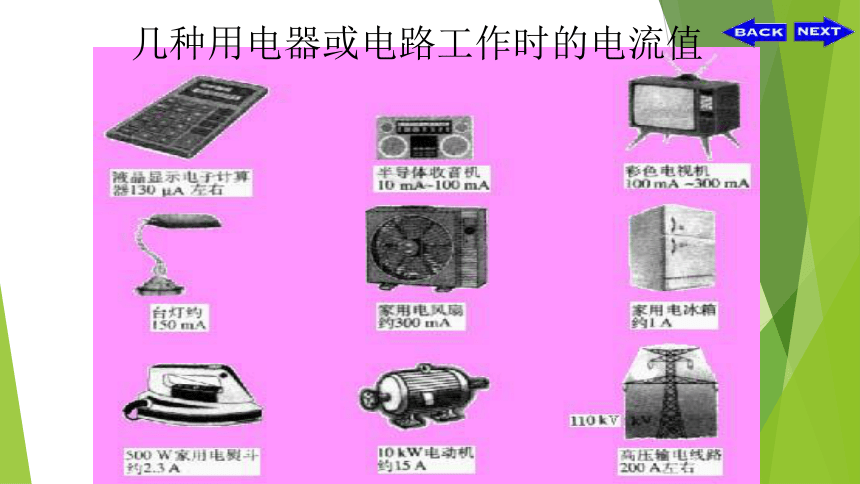

雷电电流 可达 200000A常见电流小资料几种用电器或电路工作时的电流值二、电流表电流表的结构、读数
3、 探究：电流表的使用方法
2、电流表的连接 （1）电流必须从正接线柱流进去，从负接线柱流出来若反接，表针会向左偏转，这样不但无法读数，有时候还会损坏电流表。（2）选择合适的量程若不知道量程，应该选较大的量程，并进行试触（4）任何情况下都不能使电流表直接连到电源
两极上。若直接连到电源两极会造成电源短路。（3）电流表和用电器必须串联 （等于一条导线）若与用电器并联电流表的示数不是流过用电器的电流，而且很容易损坏电流表。1、
2、
3、
4、电流表必须和被测用电器串联电流从“+”接线柱流入，“–”
接线柱流出
被测电流不能超过电流表量程任何情况下不能使电流表直
接连到电源的两极
电流表的使用规则测量通过
小灯泡的
电流时，
电流表的
接法下一页返回前页 1．电流表应串联在电路中电流表的使用规则测量L1
支路中
电流时,
电流表
的接法下一页返回前页 1．电流表应串联在电路中电流表的使用规则 1．电流表应串联在电路中测量L2
支路中
电流时，
电流表
的接法下一页电流表的使用规则2．“十”、“一”接线性的接法要正确√×返回电流表的使用规则3.被测电流不要超过电流表的量程试触下一页返回前页试触试触试触试触电流表的使用规则 4 绝对不允许将电流表直接接到电源的两极上返回3、电流表的读数（1）明确所选量程（2）明确分度值（每一小格表示的电流值）（3）根据表针向右偏过
的格数读出电流值你一定能读出下列电流表的示数?0.36A2.4A1.8A0.48A四、练习1、电流是表示（ ）的物理量，通常用字母（ ）代表，它的单位是（ ），简称（ ），符号是（ ）。电流强弱I安培安A2、7.5A=（ ）mA 5mA=（ ）A
50mA=（ ）μA 20000 μA=（ ）mA
6.2A=（ ） μA 100 μA=（ ）A
3、电路中电流可以用（ ）测量，在使用时电流必须从（ ）流进去，从（ ）流出来。如果表中电流方向相反，表针就会向（ ）边偏转，这样不但（ ）有时还会（ ）电流表正接线柱负接线柱左无法读数损坏电流表4、电流表必须和被测电器（ ），接线时注意选择合适的（ ），在任何情况下都不能使电流表直接连到（ ）串联量程电源两极5、电流表刻度盘上的A表示？表针如图所示，你能读出相应的电流吗？为什么？A表示电流的单位是安培接量程0--0.6A时，读数为0.36A接量程0--3A时，读数为1.8A电流定义：概念就是表示电流强弱的物理量，用I表示。安培，简称安，用A表示单位：仪器：连接方法电流正入负出串联在电路中测量符号电流表使用知识结构不超量程不能与电源直接相连国际：常用：毫安（mA）和微安（μA ）谢谢观赏
