第四节地形图的判读课件

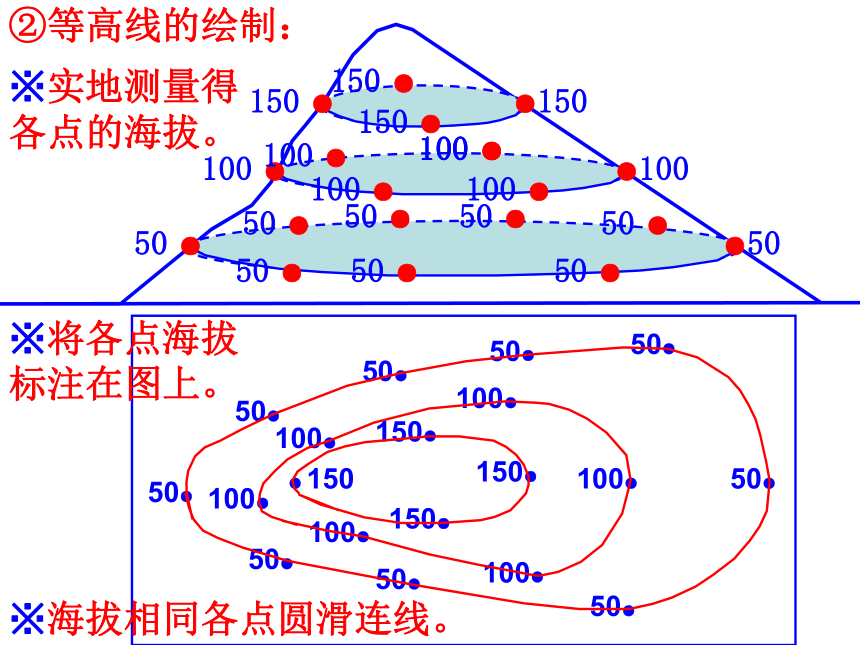

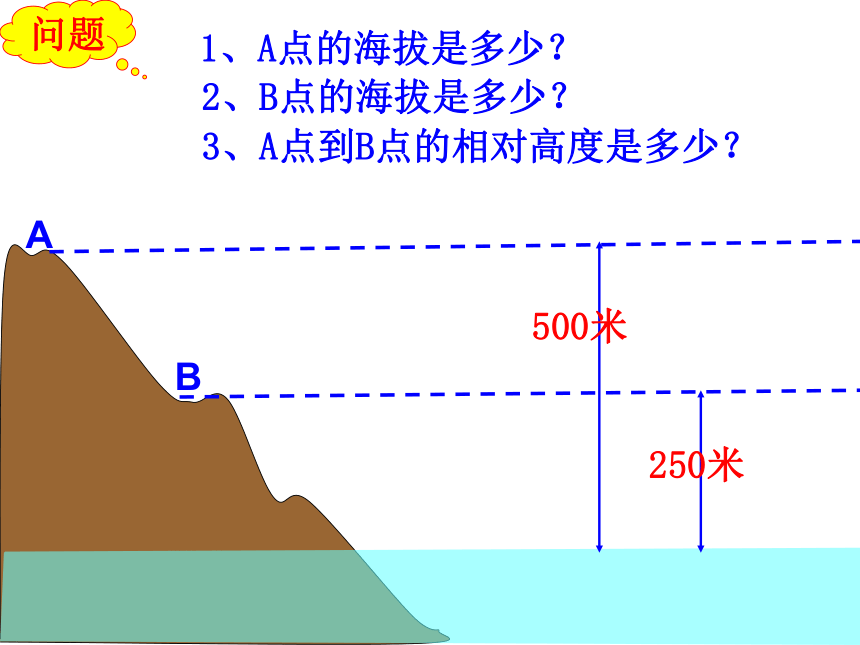

课件29张PPT。什么地形？手拿着地形图能说出哪高哪低吗？第 四 节 地形图的判读 一、等高线地形图1、地面高低的计算 （1）海拔：（2）相对高度：??1、A点的海拔是多少？ 2、B点的海拔是多少？ 3、A点到B点的相对高度是多少？ 等高线是怎样绘制的呢？※海拔相同各点圆滑连线。 ※实地测量得
各点的海拔。 ※将各点海拔

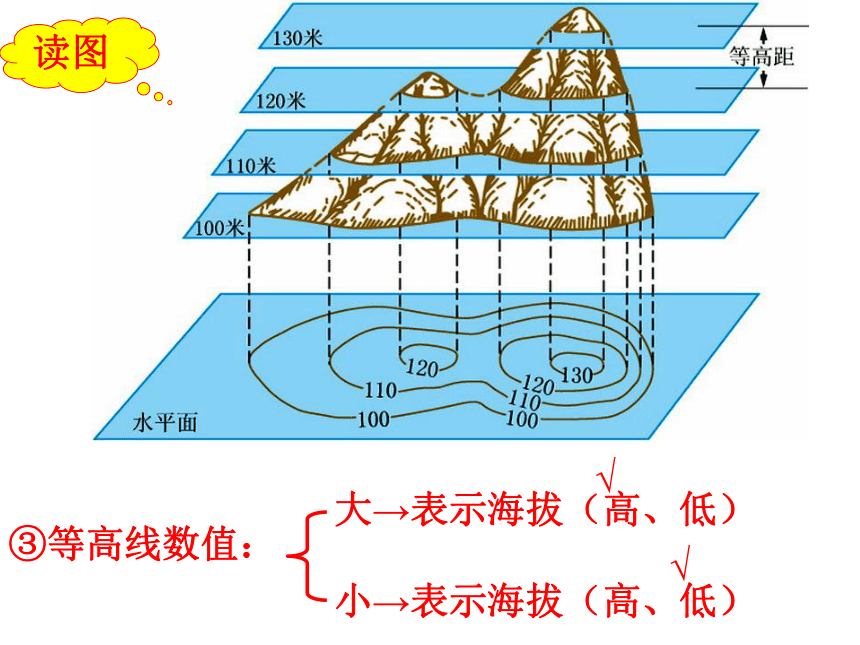

标注在图上。 ②等高线的绘制： ③等高线数值： 大→表示海拔（高、低）

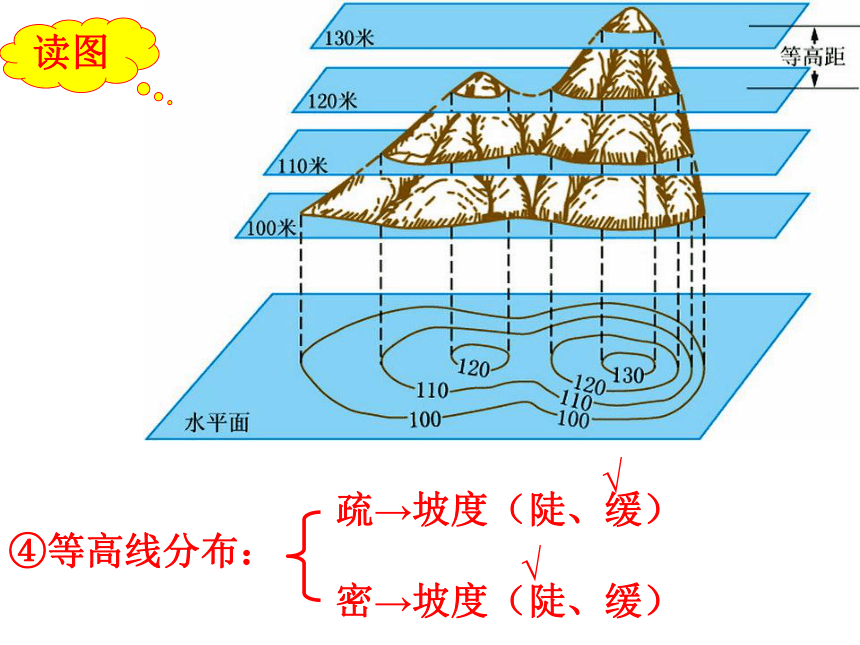

小→表示海拔（高、低）√ √ ④等高线分布： 疏→坡度（陡、缓）

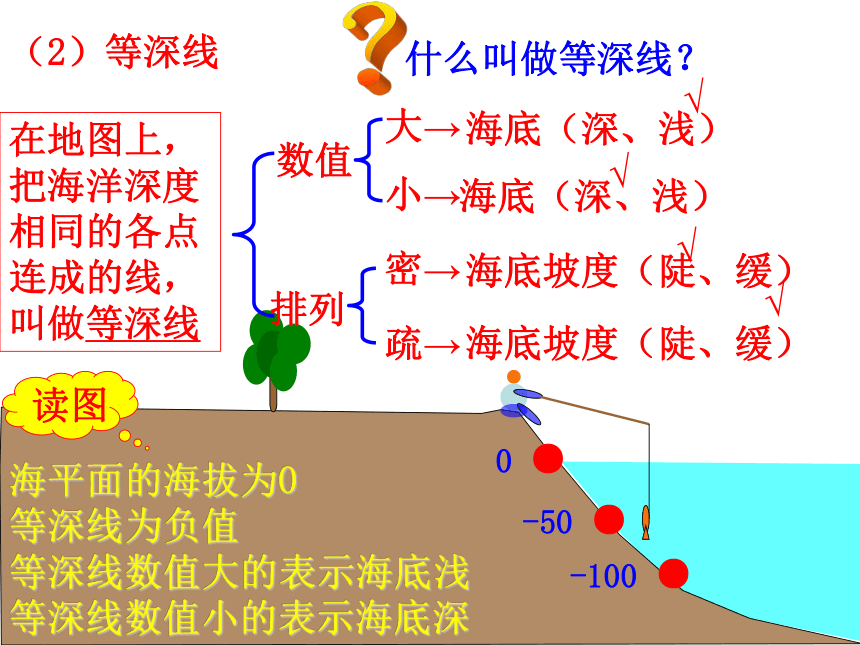

密→坡度（陡、缓）√ √ （2）等深线 在地图上，
把海洋深度
相同的各点
连成的线，
叫做等深线 √ √ √ √ 海平面的海拔为0
等深线为负值
等深线数值大的表示海底浅
等深线数值小的表示海底深 （3）识别地表形态 闭合等高线，数值内大外小，数值最大的地方—山顶 （3）识别地表形态 山脊 山脊—等高线的弯曲部分明显向低处（即数值小
的地方）凸出的地方.山谷—等高线的弯曲部分明显向高处（即数值大
的地方）凹入的地方。（3）识别地表形态 鞍部—两山顶之间相对低的部分. （3）识别地表形态 陡崖—多条等高线重叠，并加有“ ”符号的
地方（3）识别地表形态 （3）山脊和山谷的区别 3、分层设色地形图 分层设色地形图 地形素描图 3、分层设色地形图 分层设色地形图地形素描图 （1）绘制原则 ---越高越亮或者
越高越暗。 （2）绘制基础 ---等高线地形图 （3）绘制方法 ---在不同的等高
线之间，着上不
同的颜色，表示
不同的高度。（4）着色一般规律 平原 海洋 高原
山地
丘陵 高山 雪线以上 （越黄越高） 读《地图册》P1-2世界地形图填写海拔 4000米
左右 200米以下 -2000
米以下 平均
-4000 米 200-500米 4、地形剖面图 地形剖面图 3、剖面地形图 等高距
100米 比例尺
1：50000 水平比例尺1：50000 垂直比例尺1：10000 4、五种基本地形的判读 4、五种基本地形的判读
