九年级物理第十七章欧姆定律第一课时

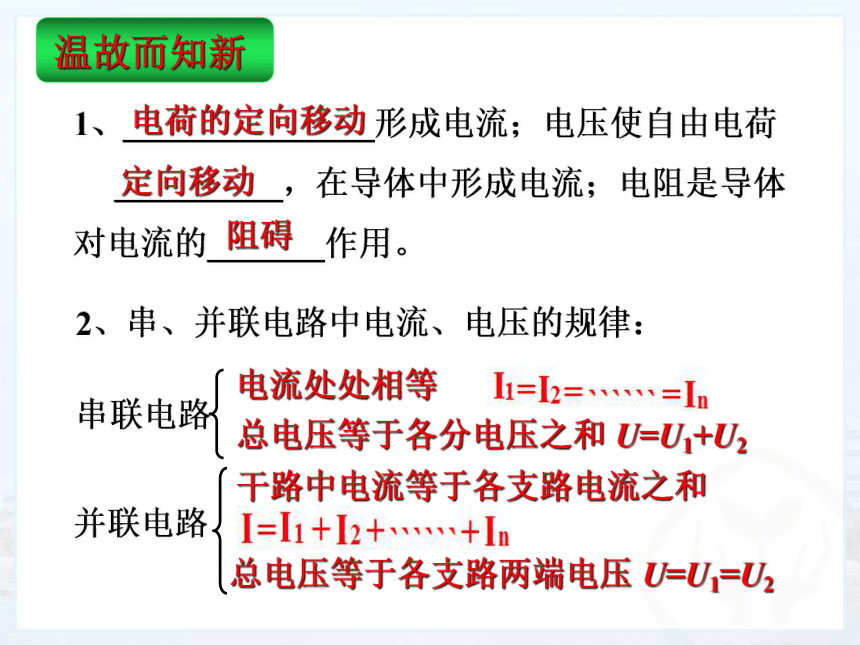

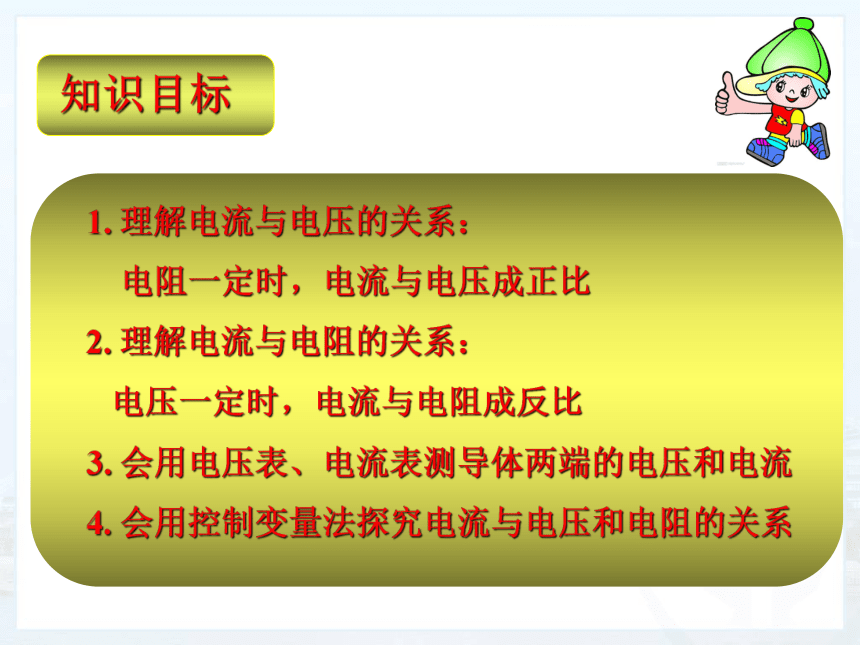

课件17张PPT。1、_______________形成电流；电压使自由电荷
__________，在导体中形成电流；电阻是导体

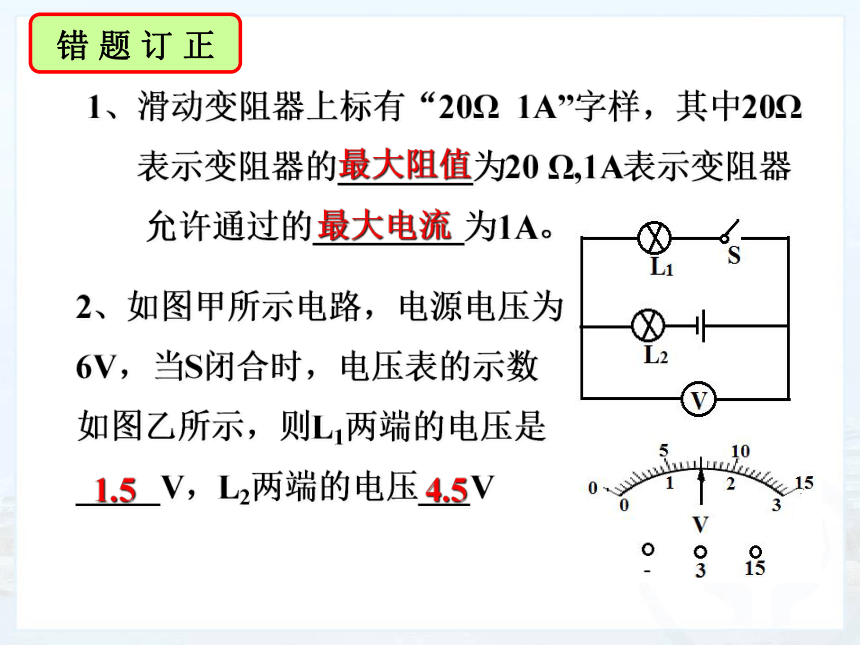

对电流的_______作用。2、串、并联电路中电流、电压的规律：串联电路电流处处相等总电压等于各分电压之和U=U1=U2U=U1+U2并联电路干路中电流等于各支路电流之和总电压等于各支路两端电压电荷的定向移动定向移动阻碍1、滑动变阻器上标有“20Ω 1A”字样，其中20Ω
表示变阻器的________为20 Ω,1A表示变阻器
允许通过的_________为1A。2、如图甲所示电路，电源电压为
6V，当S闭合时，电压表的示数
如图乙所示，则L1两端的电压是

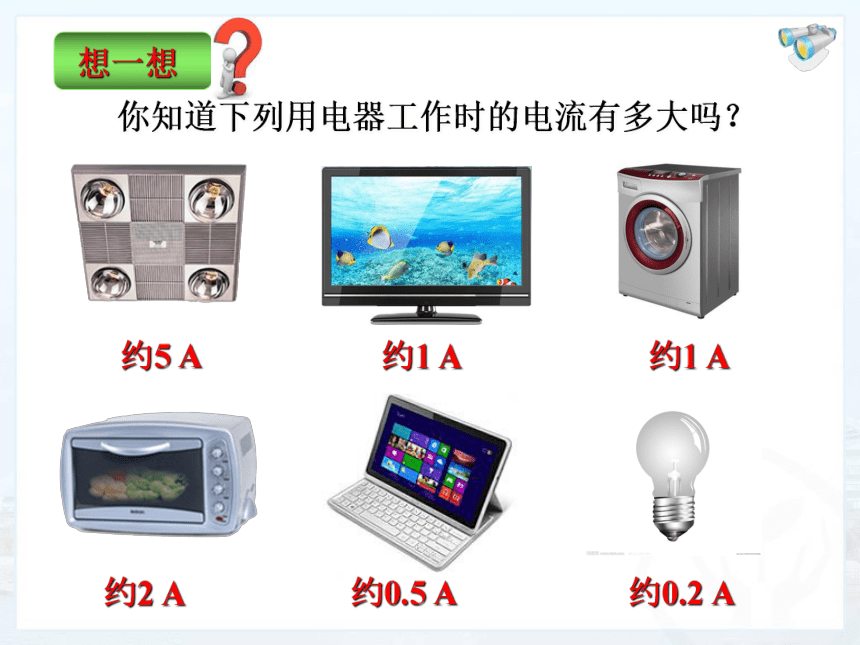

_____V，L2两端的电压___V最大阻值最大电流1.54.53、如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接。要求：灯L1、L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉。约5 A约1 A约1 A约2 A约0.5 A约0.2 A　　你知道下列用电器工作时的电流有多大吗？　　问题1：各种用电器的电流大小不同，那么电流大小与哪些因素有关？1、电流与电压有关，电压越大电流越大。控制变量法2、电流与电阻有关，电阻越大电流越小。滑动变阻器的作用：1、保护电路元件
2、调节电阻两端电压控制电阻一定，研究电流与电压的定量关系。连接电路要求：①开关必须断开②闭合开关前，变阻器要调到最大值电阻R自变量因变量控制变量移动变阻器滑片时，眼睛要观察电压表示数4.06.08.010.00.10.30.50.60.40.20.70.82.0····3.05.07.01.09.0···0.9R绘制图象　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。控制电压一定，研究电流与电阻的定量关系。更换电阻时，要移动变阻器滑片，使电压表示数保持不变。自变量因变量控制变量　　当导体的电压一定时，通过导体的电流跟导体的电阻成反比。　1、某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用 表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻__________，这与其他同学的结论不一样，其原因是_____________________。不成反比没有保持电压一定　　2．已知R1＝3R2，分别把R1、R2接到6 V的电源上，通过它们的电流比I1∶I2等于（ ）
　　A．1∶3　 B．3∶1　 C．2∶1　 D．4∶1　　3．一导体接到电路中 ，如果把它两端的电压增大到原来的三倍，下列说法中正确的是（ ）
　　A．它的电阻是原来的三倍
　　B．它的电流保持不变
　　C．它的电流是原来的三分之一
　　D．它的电流是原来的三倍 AD4、当加在导体两端的电压为8V时，通过导体的电流为1.2A，当加在导体两端的电压为6V时，通过导体的电流是______A。
5、将30Ω的电阻接在一电源两端，通过的电流为0.3A，把10Ω的电阻接到同一电源上，通过导体的电流是_____A。6、根据下列图像得到的结论是：0.90.9
