九年级物理17.2欧姆定律第二、第三课时

课件38张PPT。1、欧姆定律的内容是_________________
_______________________________。
公式表达式_________,变形公式_______,
_________。在欧姆定律中，U、I、R必须
是同一时间，同一电路上的物理量。
2、电阻是导体的一种性质，它的大小取决于
导体的_____ 、_____ 、_____ 、_____，而

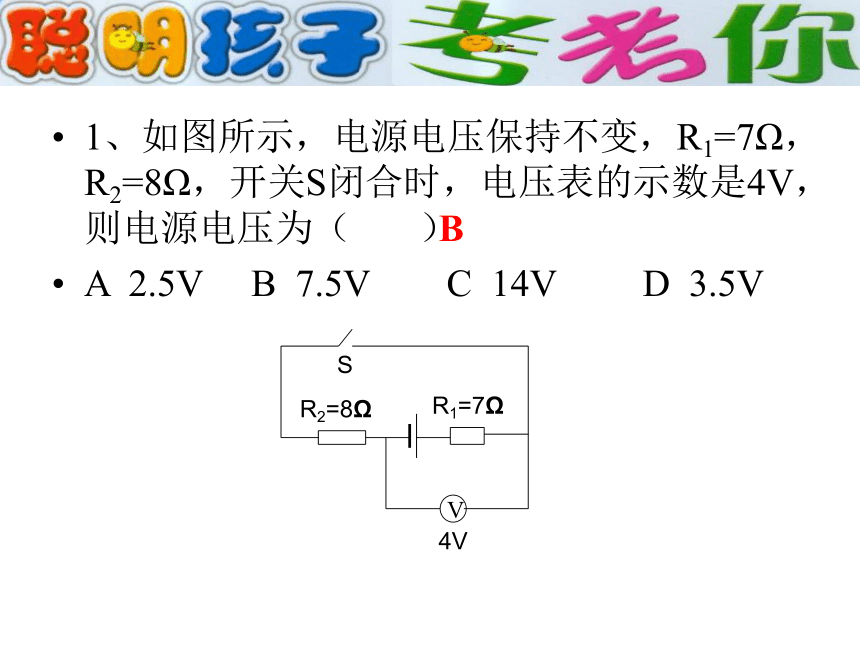

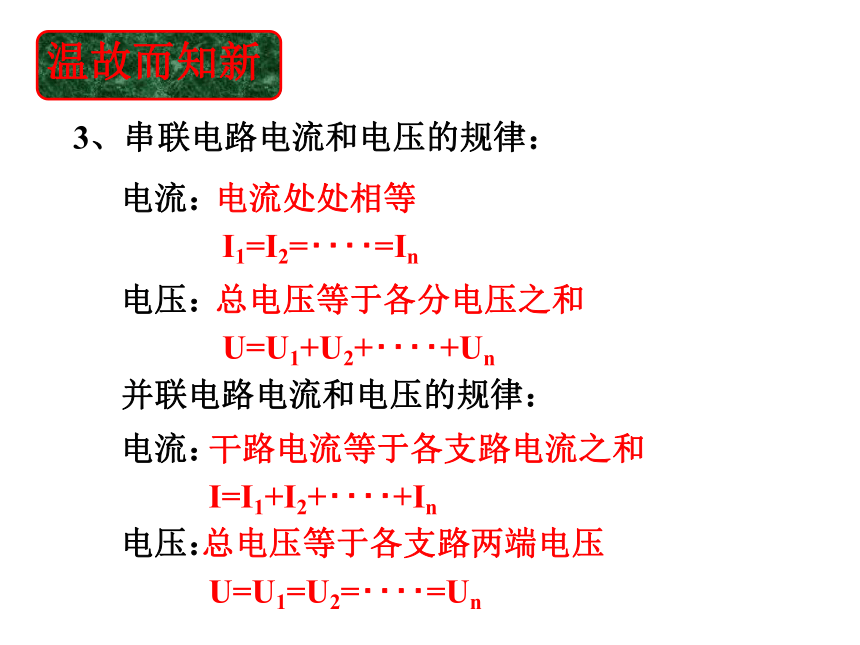

导体两端的_____和_____大小无关。导体中的电流，跟导体两端的电压成正比，跟导体中电流成反比。I=U/RU=IRR=U/I材料长度粗细温度电压电流3、串联电路电流和电压的规律：电流：电压：并联电路电流和电压的规律：电流：电压：电流处处相等I1=I2=‥‥=In总电压等于各分电压之和U=U1+U2+‥‥+Un干路电流等于各支路电流之和I=I1+I2+‥‥+In总电压等于各支路两端电压U=U1=U2=‥‥=Un1、如图所示，电源电压保持不变，R1=7Ω，R2=8Ω，开关S闭合时，电压表的示数是4V，则电源电压为（ ）

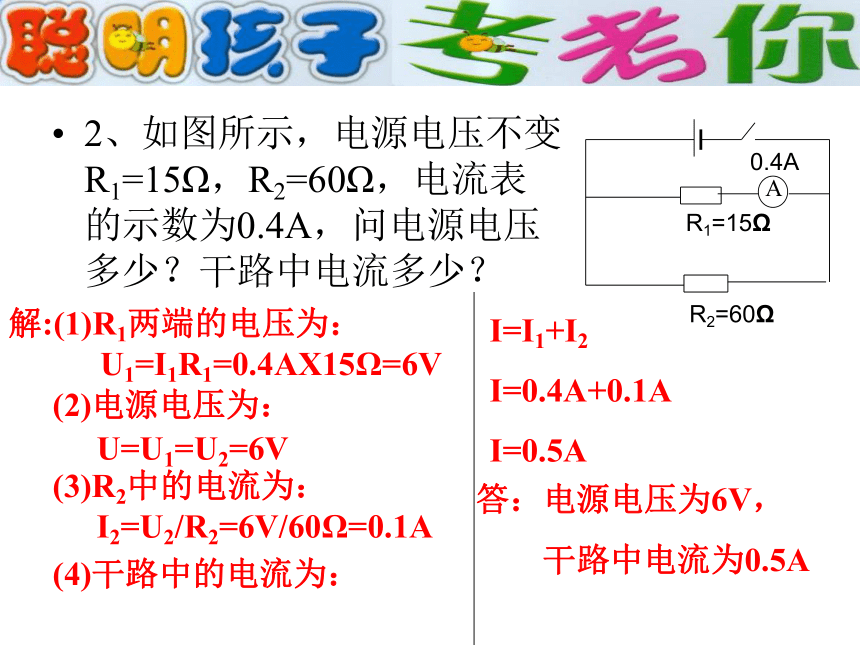

A 2.5V B 7.5V C 14V D 3.5VB2、如图所示，电源电压不变R1=15Ω，R2=60Ω，电流表的示数为0.4A，问电源电压多少？干路中电流多少？解:(1)R1两端的电压为：U1=I1R1=0.4AX15Ω=6V(2)电源电压为：U=U1=U2=6V(3)R2中的电流为：I2=U2/R2=6V/60Ω=0.1A(4)干路中的电流为：I=I1+I2
I=0.4A+0.1A
I=0.5A答：电源电压为6V，

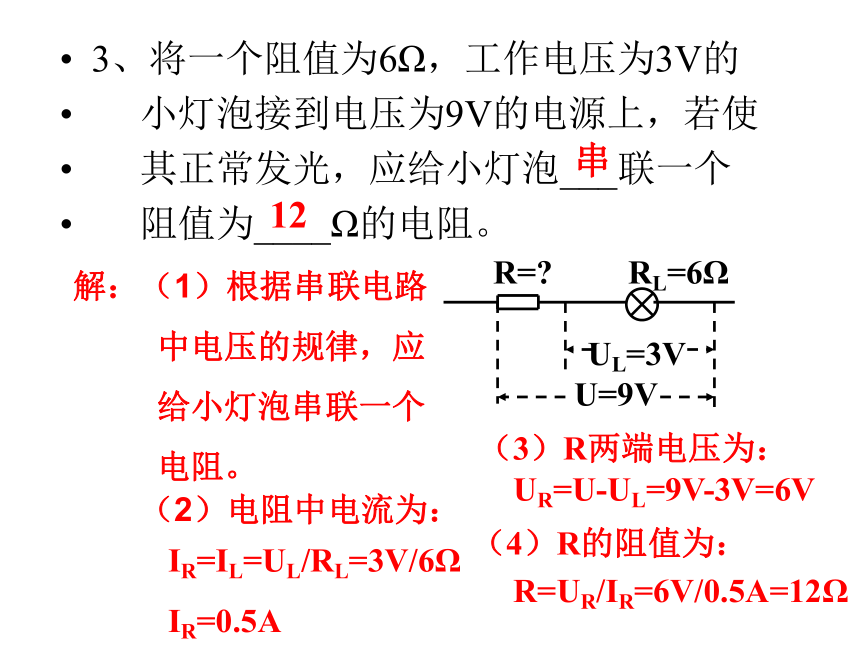

干路中电流为0.5A3、将一个阻值为6Ω，工作电压为3V的
小灯泡接到电压为9V的电源上，若使
其正常发光，应给小灯泡___联一个
阻值为____Ω的电阻。串12解：（1）根据串联电路
中电压的规律，应
给小灯泡串联一个
电阻。 （2）电阻中电流为：IR=IL=UL/RL=3V/6Ω

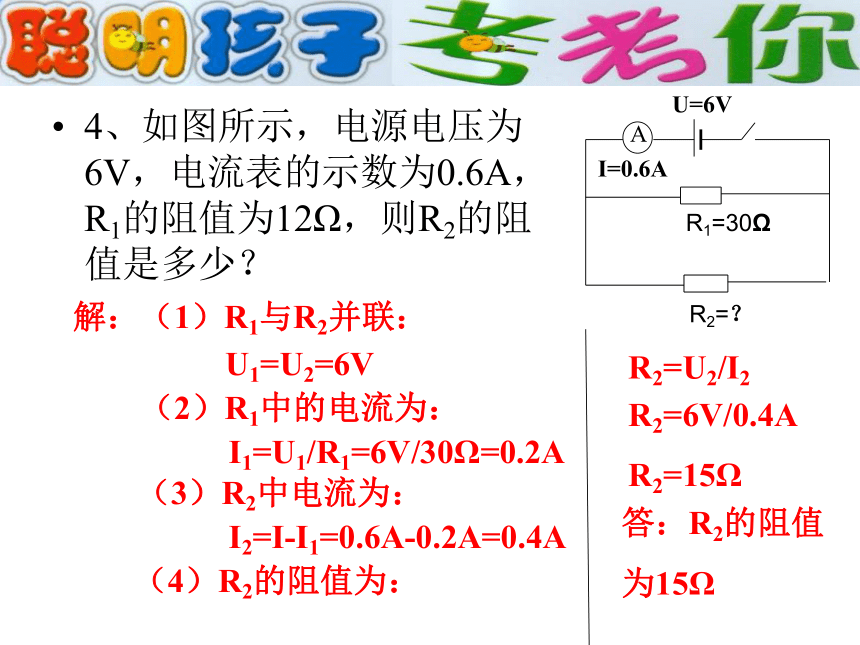

IR=0.5A（3）R两端电压为：UR=U-UL=9V-3V=6V（4）R的阻值为：R=UR/IR=6V/0.5A=12Ω4、如图所示，电源电压为6V，电流表的示数为0.6A，R1的阻值为12Ω，则R2的阻值是多少？解：（1）R1与R2并联：（2）R1中的电流为：U1=U2=6VI1=U1/R1=6V/30Ω=0.2A（3）R2中电流为：I2=I-I1=0.6A-0.2A=0.4A（4）R2的阻值为：R2=U2/I2R2=6V/0.4A
R2=15Ω答：R2的阻值

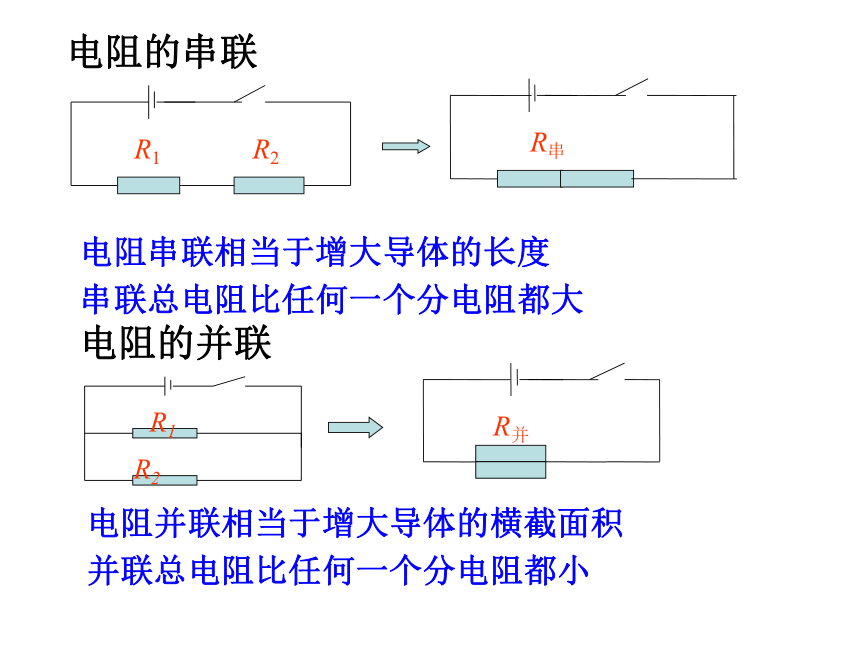

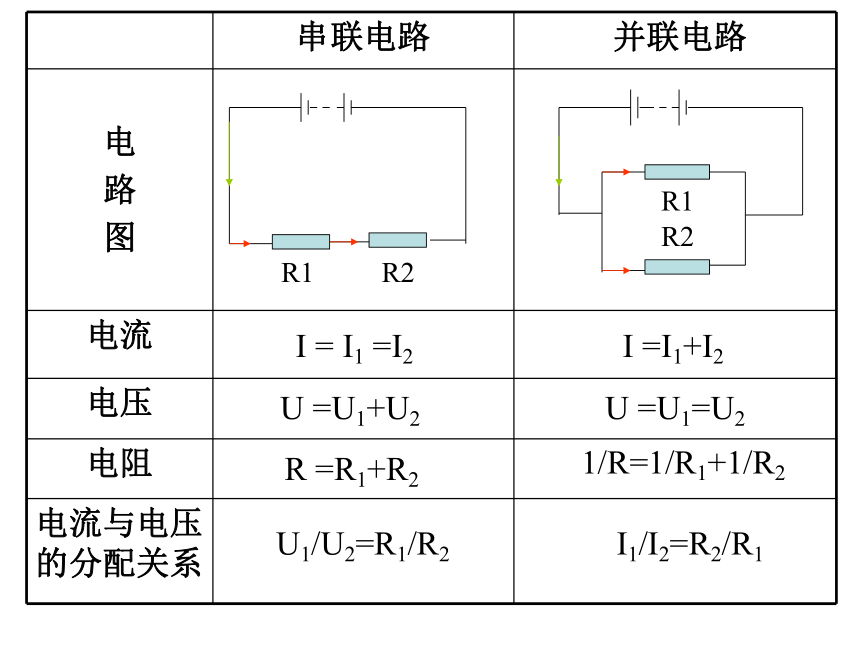

为15Ω电阻的串联电阻串联相当于增大导体的长度串联总电阻比任何一个分电阻都大电阻的并联电阻并联相当于增大导体的横截面积并联总电阻比任何一个分电阻都小R1R2R1R2I = I1 =I2 I =I1+I2U =U1+U2U =U1=U2 R =R1+R21/R=1/R1+1/R2U1/U2=R1/R2 I1/I2=R2/R1练习：

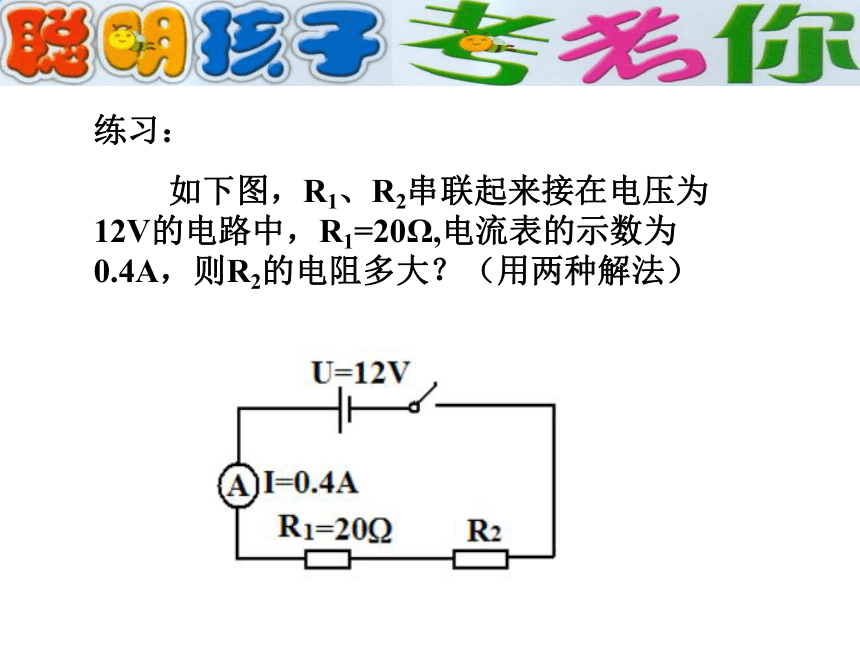

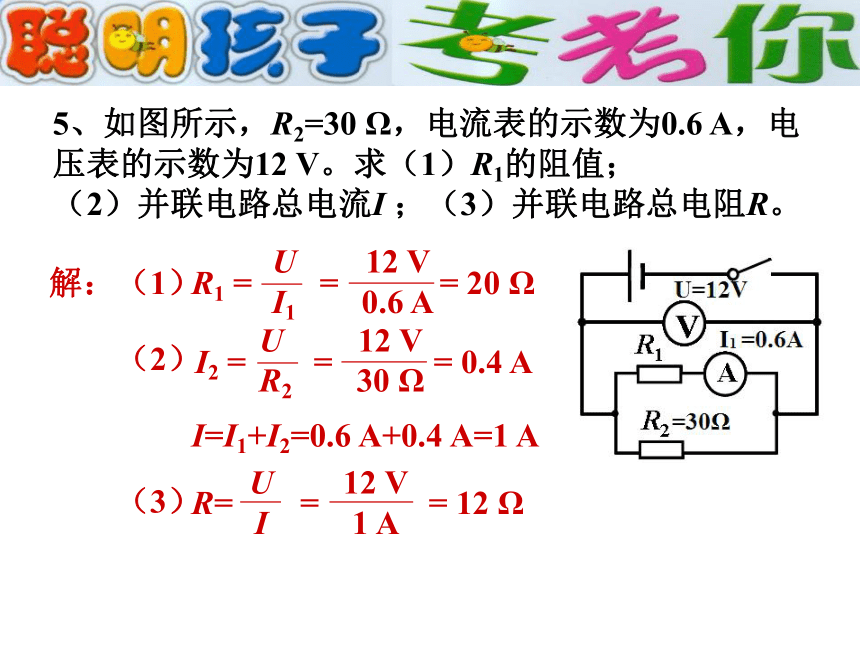

如下图，R1、R2串联起来接在电压为12V的电路中，R1=20Ω,电流表的示数为0.4A，则R2的电阻多大？（用两种解法）5、如图所示，R2=30 Ω，电流表的示数为0.6 A，电 压表的示数为12 V。求（1）R1的阻值；
（2）并联电路总电流I ；（3）并联电路总电阻R。解：（1）
　　（2）
　I=I1+I2=0.6 A+0.4 A=1 A
　　（3） 6、变阻器的滑片P向右移动过程中，三个电表的示数如何变化？分析：＿＿＿＿； 示数变大示数变小＿＿＿＿； ＿＿＿＿。 示数变小 ① R2增大，I减小 ②串联电路中，电压与电阻成正比，R2增大，U2增大③U1=U-U2，U2增大，U1减小12、如图所示，设电源电压保持不变，R0=10Ω，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别为（　　）
A、U=3V，R=5Ω B、U=6V，R=10Ω
C、U=6V，R=20Ω D、U=3V，R=15Ω 7、如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是（　　）
A、10Ω、9V B、20Ω、6V
C、20Ω、9V D、10Ω、6VB6V0.6A2V　　电路图　　例4．实验室中如果没有电流表，只有电压表。如何测量未知电阻？　　因为Rx和R0串联 ，所以 　　测电阻的原理　　电路图　　例5．实验室中如果没有电压表，只有电流表。如何测量未知电阻？　　因为Rx和R0并联　　测量原理　　∴ IxRx =I0 R08、如图所示的电路中R1=10Ω，R2=20Ω．
闭合开关S后，电压表V1与V2示数之比（　）
A、3：1 B、3：2 C、2：1 D、1：1 B9、如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为（　　）
A、2：1 B、1：2 C、3：1 D、1：3A10、如图所示电路，电阻R2=20Ω，闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.6A．下列说法正确的是（　　）
A、电阻R1阻值为10Ω
B、电源电压为1V
C、通过电阻R2的电流为0.6A
D、电路的总电流为0.8AA7、如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A．则（　　）
A、R1=16Ω B、R1=40Ω
C、R2=16Ω D、R2=24ΩC0.5A12V0.3A11、如图所示，当开关S闭合时，电压表V1的示数为3V，电压表V2的示数为2V，则 R1：R2为（　　）
A、1：3 B、3：2 C、1：2 D、2：1C11、如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则Rl和R2的阻值分别是（　　）
A、6Ω，2Ω B、6Ω，3Ω
C、4Ω，2Ω D、4Ω，3ΩB12、如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车．其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明（　　）
A、气体的酒精浓度较大，R′阻值较小
B、气体的酒精浓度较大，R′阻值较大
C、气体的酒精浓度较小，R′阻筑较小
D、气体的酒精浓度较小，R′阻值较大A13、如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6A，电压表量程为0～3V．该电路中，变阻器接入电路的阻值范围是（　　）
A、2.5Ω～10Ω B、OΩ～20Ω
C、2.5Ω～20Ω D、0Ω～10ΩAU=4.5V=5Ω(0-20Ω)(0-0.6A)(0-3V)16、如图，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数．当滑片P向左移动时，下列说法正确的是（　　）
A、若电阻串联．①、③是电压表，则表②示数变大
B、若电阻串联，①、③是电压表，则表②示数不变
C、若电阻并联，①、③是电流表，则表②示数变小
D、若电阻并联，①、③是电流表，则表②示数变大VAVAVAA14. 如图，电源电压保持不变, R1 = R2 = R3 = 20Ω， 当S1、S2 都断开，电 流表示数是0.3A，求：
（1）电源电压；
（2）S1、S2都闭合时，电流表示数是多少？解:（1）当S1、S2 都断开时， R1、R2 串联（2）当S1、S2 都闭合时， R1 、R3 并联I’= I1+ I3= 0.6A +0.6A=1.2AR= R1+R2 = 20Ω+20Ω = 40Ω答：电源电压为12V，电流表示数是1.2A。15. 如图，电源电压为6V不变，灯L1的电阻为12Ω，灯L2的电阻为9Ω，灯L3的电阻为18Ω，求：
（1）开关S1、S2同时断开和闭合时，电压表的示数分别为多少？
（2）开关S1、S2同时断开和闭合时，电流表的示数之比是多少？解:（1）当S1、S2都断开时，L2断路，L1、L3 串联（2）当S1、S2都闭合时，L1被短路，U1=0U1=I1R1=0.2A X 12 Ω =2.4 VR= R1+R2 = 12Ω+18Ω = 30Ω19.如图,电源电压为6V不变，灯L1的电阻为12Ω，灯L2的电阻为9Ω，灯L3的电阻为18Ω，求：
（1）开关S1、S2同时断开和闭合时，
电压表的示数分别为多少？
（2）开关S1、S2同时断开和闭合时，
电流之比是多少？解:（1）当S1、S2都断开时，L2断路，L1、L3串联
即I1 = I2 = I3（2）当S1、S2都闭合时，L1被短路，L2、L3并联R = R1+R3 = 12 Ω +18 Ω = 30 Ω R2 R3 9 Ω X 18 Ω
R = = = 6 Ω
R1+ R2 9 Ω + 18 Ω
U 6V
I = = = 1A
R 6 Ω20.如图所示，R1=30Ω.R2=15Ω，电源电压保持不变，当S1、S2都闭合时电流表的示数为1A；S1、S2都断开时，电流表的示数是0.2A，求：电源的电压和R3的阻值。 解:U=IR= 1A ? 10 Ω =10VU1’=I ’ R1 = 0.2A ? 30Ω=6VU3’= U - U1’=10V - 6V=4V当S1、S2都闭合时，R1 R2并联当S1、S2都断开时， R1 R3串联21、有两只定值电阻RA和RB，各自的电流与电压关系如U-I图象中的A、B。则（ ）
A．若将它们串联接在电源两端，RA的电流是RB的2倍
B．若将它们并联接在电源两端，RA的电压是RB的2倍
C．若将它们串联接在电源两端，RA的电压是RB的2倍
D．若将它们并联接在电源两端，RA的电流是RB的2倍C22、如图16甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈图16乙所示的规律。求：
（1）当电流表的示数为5A时，可变电阻R2接入电路的阻值。
（2）可变电阻R2接入电路的阻值变化范围。
（3）电源电压和电阻R1各是多大？23、某课外活动小组需要对两个定值电阻R1、R2和一只滑动变阻器R3的电阻进行测量，将这些元件连成如图所示的电路。闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2都闭合，将滑动变阻器的阻值调到0时，电压表的示数为6V，电流表的示数为0.9A。求：
（1）R1的阻值是多少？
（2）滑动变阻器的最大阻值R3是多少？
（3）R2的阻值是多少？0.2A2V6V0.9A24、在探究电路的电流规律实验时用了图8中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（ ）　　 　　实验步骤　　（1）按电路图连接电路，并将电压表指针调零；
　　（2）闭合开关S测出Rx两端电压为Ux；
　　（3）断开开关S，将电压表接到R0两端，闭合开关测出R0两端电压U0；
　　（4）断开开关整理实验器材。　　实验步骤：　　（1）将电流表指针调零，按电路图连接电路；
　　（2）闭合开关，记录电流表R0的电流为I0 ；
　　（3）断开开关，将电流表接到Rx的支路并记录电流表的示数为 Ix ；
　　（4）断开开关整理实验器材。　　例2 如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为
6 V电路中，当滑片P由最左端
滑到最右端时，电压表示数由
6 V变化为1.2 V，则电流表示数
变化范围是多少？当滑片P在最
右端时串联电路的电阻多大？解：（1）滑片P在最左端
U1 = U = 6 V　　（2）滑片P在最右端 答：（1）0.3 A～0.06 A
　　（2）100 Ω拓展知识：
　　两个电阻串联：总电阻 R =R1+R2 。
