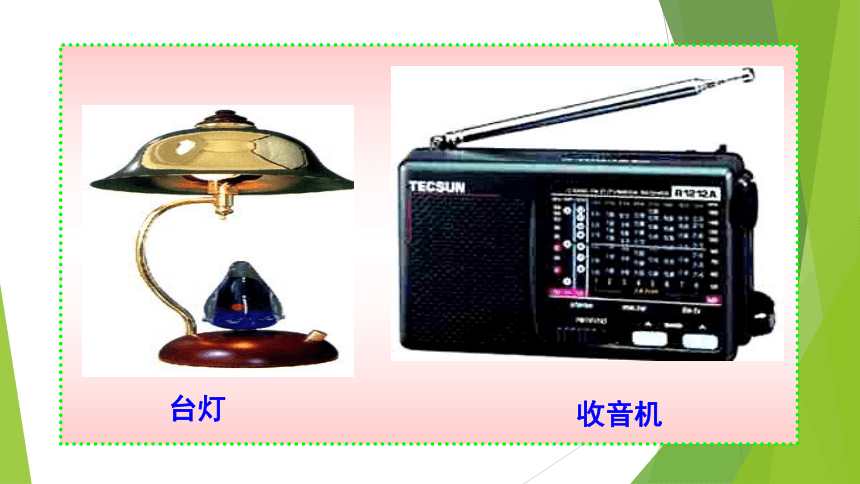

课件28张PPT。16、4 变阻器 1、知道滑动变阻器的构造和作用。自 学 指 导 3、会把滑动变阻器正确连入电路。 2、理解滑动变阻器的工作原理。 同学们用5分钟的时间学习本节知识，看谁能先掌握以下问题：台灯收音机台灯和收音机是采用什么方法使其亮度和音量发生变化的？1、台灯调光器可调节灯泡的亮度

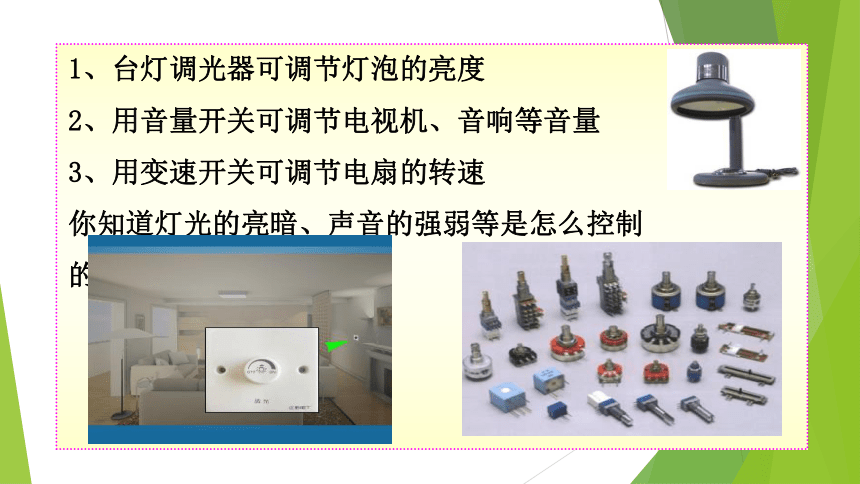

2、用音量开关可调节电视机、音响等音量
3、用变速开关可调节电扇的转速
你知道灯光的亮暗、声音的强弱等是怎么控制
的吗？提出问题：灯光的亮暗、声音的强弱是怎么控制的？
实验：注意观察电流表的示数如何变化时灯是变亮的？
得出结论：通过调节流过电灯的电流的大小来调节灯泡亮暗。电流增大，电灯（变亮），电流减小，电灯（变暗）。用哪些方法可以改变电流的大小？哪种最方便？
用哪些方法可以改变电阻的大小？哪种最方便？

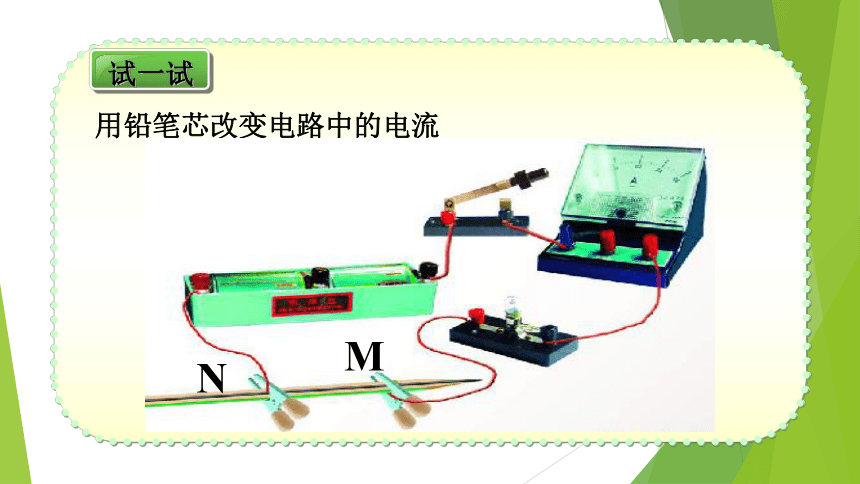

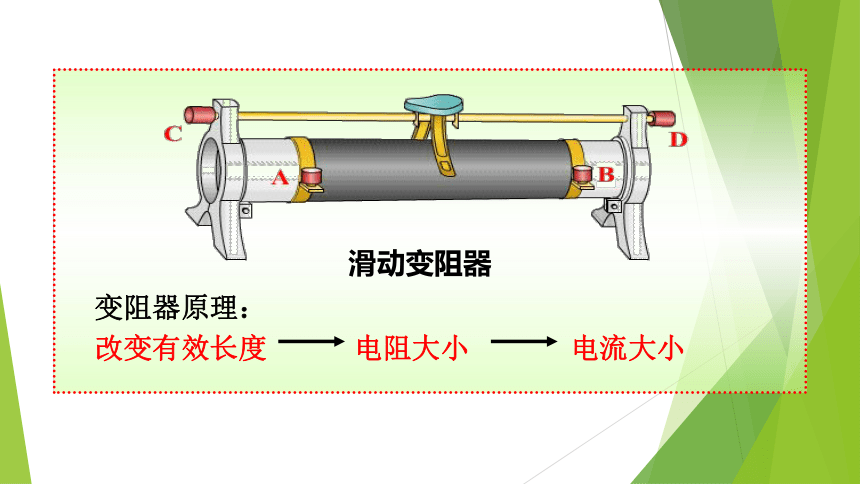

改变导体的长度、横截面积、和材料，其中最简便的是改变导体的长度。用铅笔芯改变电路中的电流滑动变阻器变阻器原理： 通过观察滑动变阻器，我们可以获得以下信息：1、结构：
①接触器：有金属滑片p
②金属棒：棒上套有可以滑动的接触器。
③支架 ④瓷筒
⑤线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。
A、B、C、D是四个接线柱。结构示意图:电路符号：1、使用C、D（上边两个）接线柱：滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。是一种错误用法。 2、使用A、B（下边两个）接线柱： 相当于接入电路中一个定值电阻,同样起不到改变电阻，从而改变电流的作用。３、使用A、Ｃ（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。4、使用A、D（一上一下）两个接线柱：AP段电阻线接入电路，当滑片P远离A端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。5、使用B、C（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。6、使用B、D（一上一下）两个接线柱：BP段电阻线接入电路，当滑片P向B端滑动时，
BP段电阻线变短，电阻变小，电流变大，灯变亮。调光灯音量调节开关调速开关调温开关油箱油量表1.作用：_____________________
2.连接方法：_______________改变电路中的电流大小一上一下 1.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。
2.如图示，当把滑动变阻器接入电路后，滑片P向右滑
动时，电路电阻变大，此时与电路相连接的接线柱应
是（ ）
（A）C和D （B）B和D
（C）A和C （D）B和A电阻线的长度C1、滑动变阻器的作用是通过改变导线（ ）来逐
渐改变（ ），从而逐渐改变电路中（ ）。
2、下列滑动变阻器的四中接法中正确的是（ ） 长度电阻电流C B3、当滑片P向右滑动时，下列接入电路的滑动变阻器
的电阻变小的是( )C D 4.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向左滑动，电流表示数变大，灯泡变亮。画出电路图。小结滑动变阻器的构造和原理：
滑动变阻器的使用方法
只有用“一上一下”
的接法，才能使滑动变阻器起到改变电阻的作用。
电阻的变化由滑片与下边已接线的接线柱之间的距离变化（即接入电路的电阻线的长度）决定：距离越大，电阻越大；距离越小，电阻越小。
