人教版初中物理第十七章第二节欧姆定律课件含flash

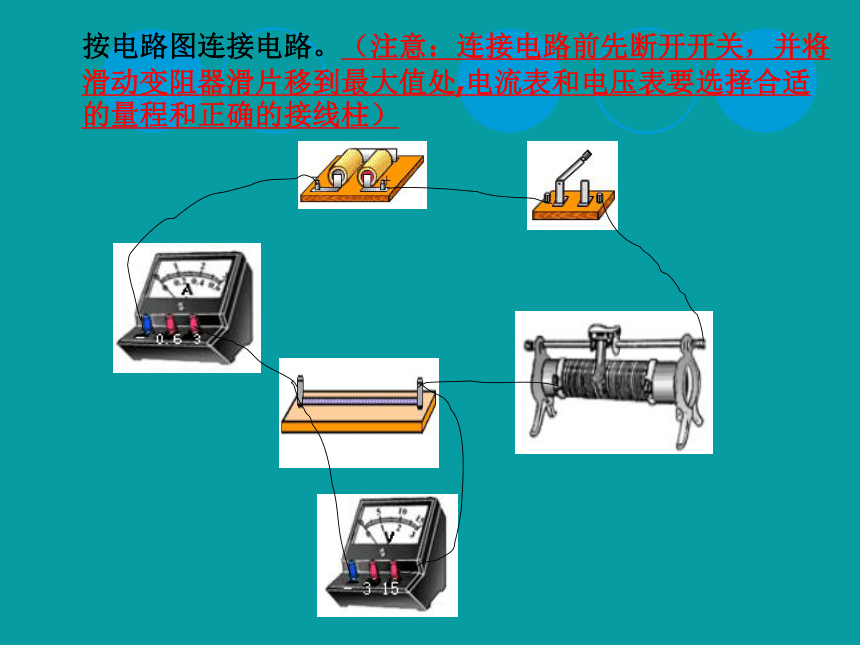

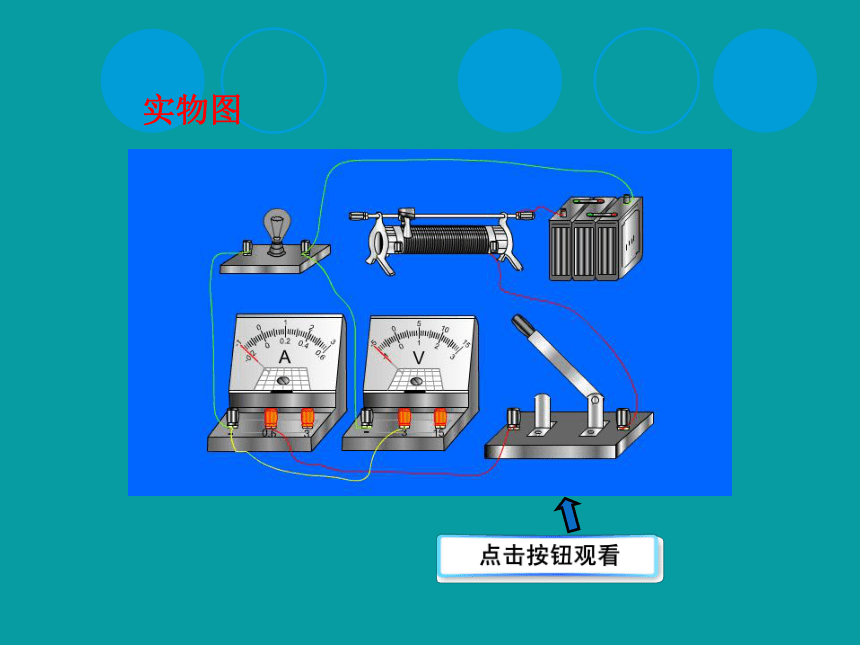

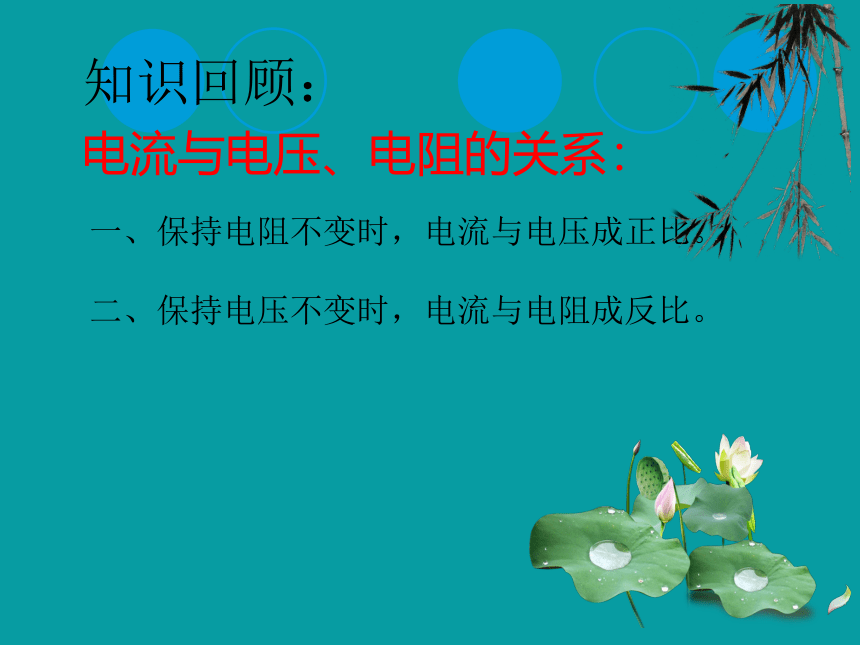

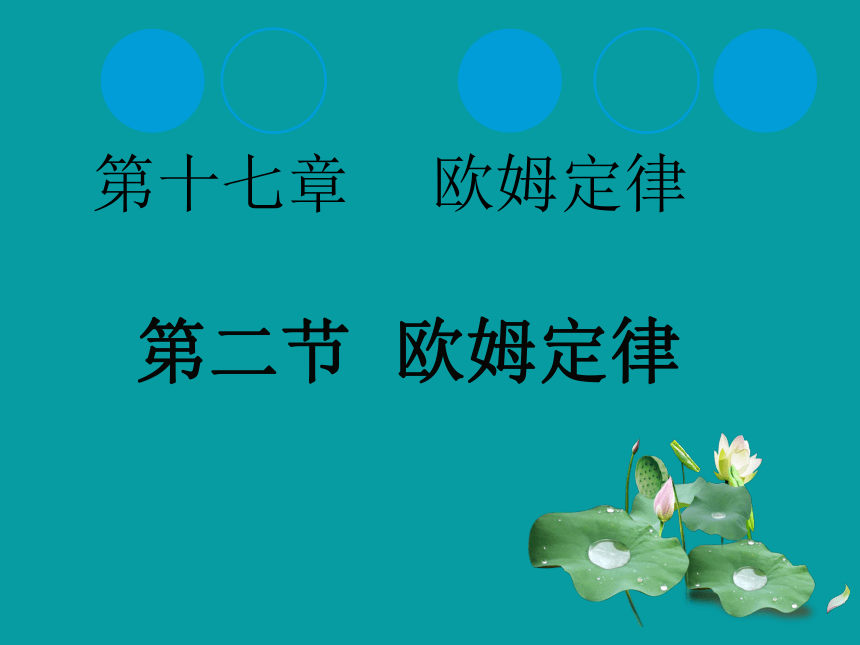

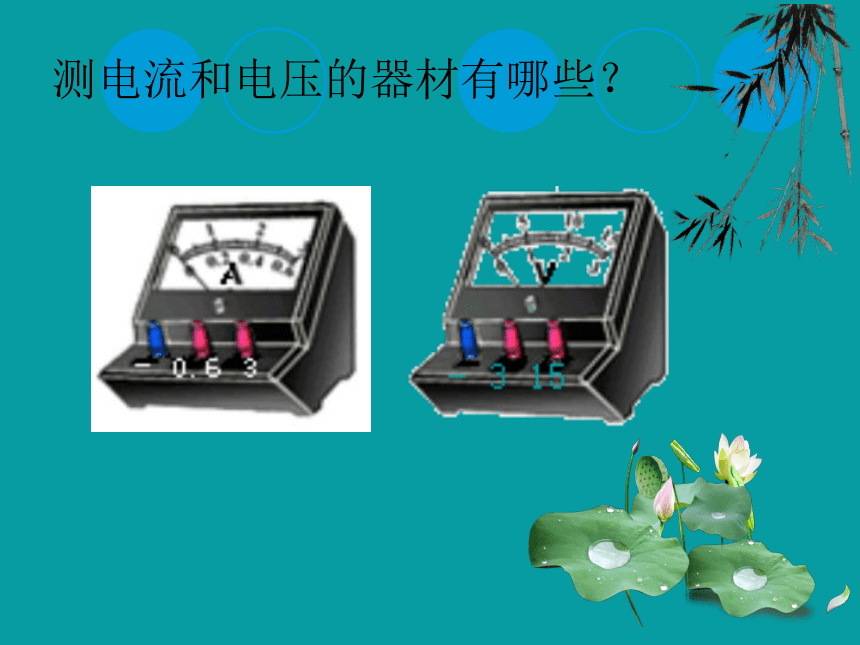

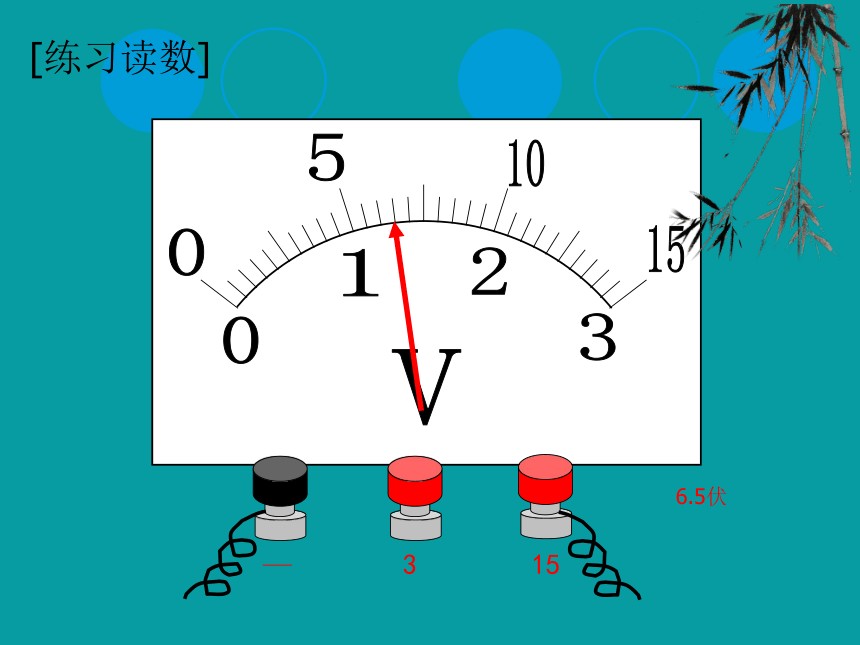

课件23张PPT。电流与电压、电阻的关系：一、保持电阻不变时，电流与电压成正比。二、保持电压不变时，电流与电阻成反比。知识回顾：第十七章 欧姆定律第二节 欧姆定律测电流和电压的器材有哪些？[练习读数]6.5伏[练习读数]0.28A实验时要测量哪些物理量，如何设计电路图。按电路图连接电路。（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱）实物图欧姆定律:

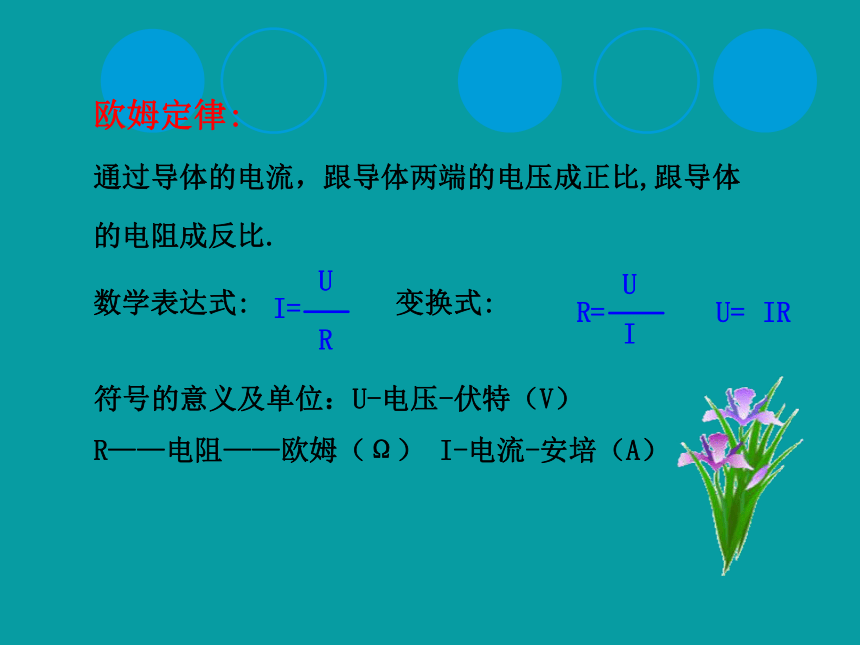

通过导体的电流，跟导体两端的电压成正比,跟导体的电阻成反比.
数学表达式: 变换式:符号的意义及单位：U-电压-伏特（V）
R——电阻——欧姆（Ω） I-电流-安培（A）欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。欧姆定律的公式形式：I=U___R注意：1.公式中单位的统一性1A=1V___ 欧姆（G.S.Ohm,1787~1854）是德国物理学家。他在物理学中的主要贡献是发现了后来以他的名字命名的欧姆定律。欧姆的研究，主要是在1817~1827年担任中学物理教师期间进行的。现在我们看到欧姆定律的公式那么简单，却不要忘记欧姆当时为了信息窗解决这一难题，付出了艰辛的劳动，当时的实验条件很差，那些测量电流的仪器和电阻值不同的导体，都要自己设计制造。他能够完成这些精细的制作和精确的实验，主要得益于强烈的好奇心、执着的探究精神。
2.公式的对应性U 、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：RUIR灯U灯I灯 公式的扩展性U=IR主要用于已知电压和电流求电阻.__主要用于已知电流和电阻求电压.拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？知识点一：电流与电压、电阻的关系及其探 究方法知识点二：欧姆定律：一段导体中的电流，跟这段导体端的电压成正比，跟这段导体的电阻成反比。即：知识点三：欧姆定律的应用。课堂知识回顾例题：我们已经知道，试电笔内必须有一个很大的电阻，用来限制通过人体的电流。现有一支试电笔，其中的电阻为880kΩ，氖管的电阻和人体的电阻都比这个数值小得多，可以不计。使用时流过人体的电流是多少？解析：例1：某同学用一只电流表跟一只灯泡串联，灯泡正常发光时电流表示数为0.28A，再用电压表测量灯泡两端电压为220V，试计算灯泡正常发光时的电阻。已知：U=220V,I=0.28A
求：R.解：根据欧姆定律的变形公式得答：灯丝正常发光时的电阻值是786欧姆1：一只阻值为 的电阻，接在15V的电源上时，流过的电流为_____A；若电源电压变为10V，电阻的阻值为______，流过电阻的电流为_____A.0.150.1I=U/R=15/100=0.15电阻是导体本身所具有的性质，与电压，电流无关I=U/R=10/100=0.12：下列说法中正确的是:( )
A.导体两端的电压越大，导体的电阻就越大。
B.导体中通过的电流越大，导体的电阻就越小
C.在电压一定时，通过导体的电流越小，导体的电阻就越大。
D.以上说法均不对。C反馈练习例2：电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示，则依图可以判定（ ）R1>R2
R1R1=R2
无法比较0UR1R2IB1.由公式I=U/R导出R=U/I，以下说法正确的是( ) A. 加在导体两端的电压越大，导体的电阻越大B. 通过导体的电流越大，导体的电阻越小 C. 导体的电阻是导体本身的一种性质，跟电压电流无关 D. 导体的电阻在电流减小到零时非常大C3.某导体两端加上4.5V的电压时，通过它的电
流为0.3A，这个导体的电阻为_____欧。若导
体两端加上3V的电压时，通过它的电流为
______A，导体的电阻为_____欧。若导体两端
不加电压时，通过它的电流为_____A，导体的
电阻为_____欧。2.一个阻值为4欧的导体， 在其两端加上6V的电压后，通过它的电流为 A。1.5150.2151501.欧姆定律：通过导体的电流，跟导体两端的电压成正比,跟导体的电阻成反比.
2.表达式:I=
3.变形公式：U=IR R=再 见
