4.2 电流的测量

课件61张PPT。第二节 电流的测量+
+
+
+
+-
--

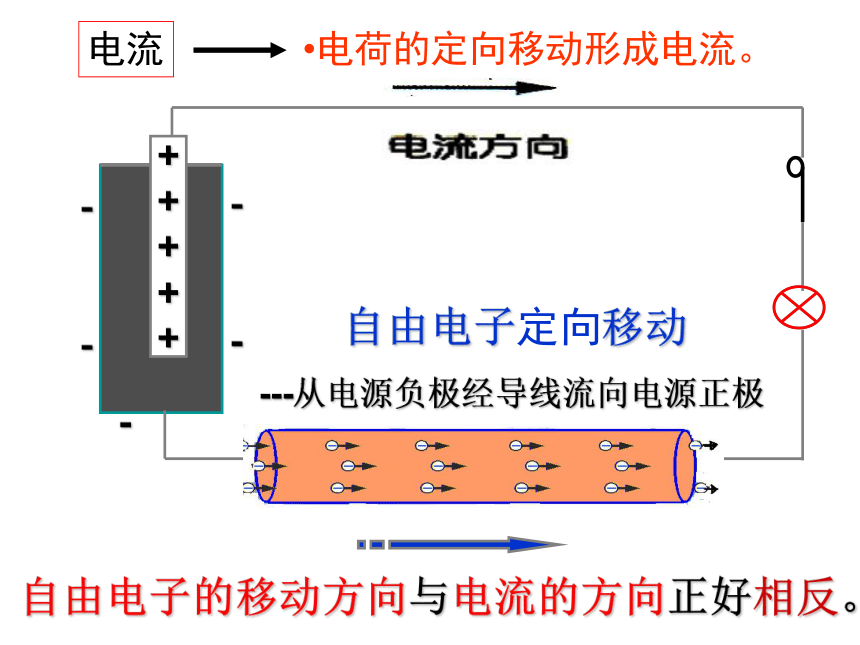

-- 自由电子定向移动

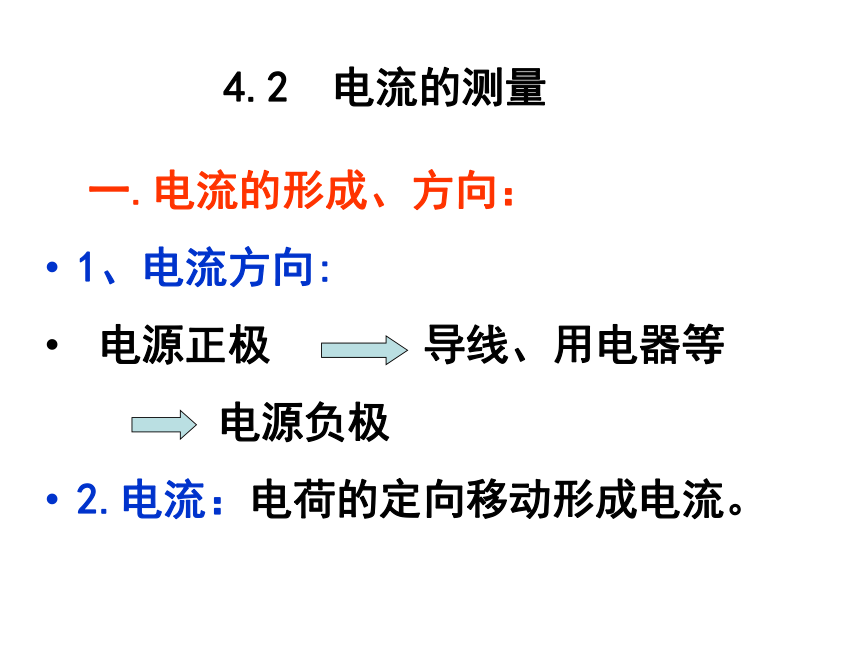

---从电源负极经导线流向电源正极电荷的定向移动形成电流。电流自由电子的移动方向与电流的方向正好相反。 1、电流方向:
电源正极 导线、用电器等
电源负极

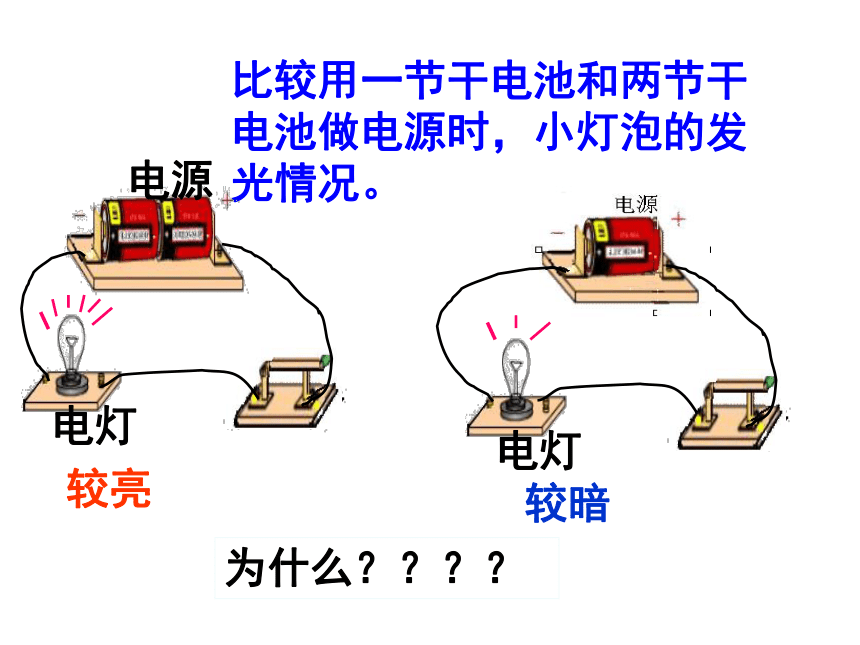

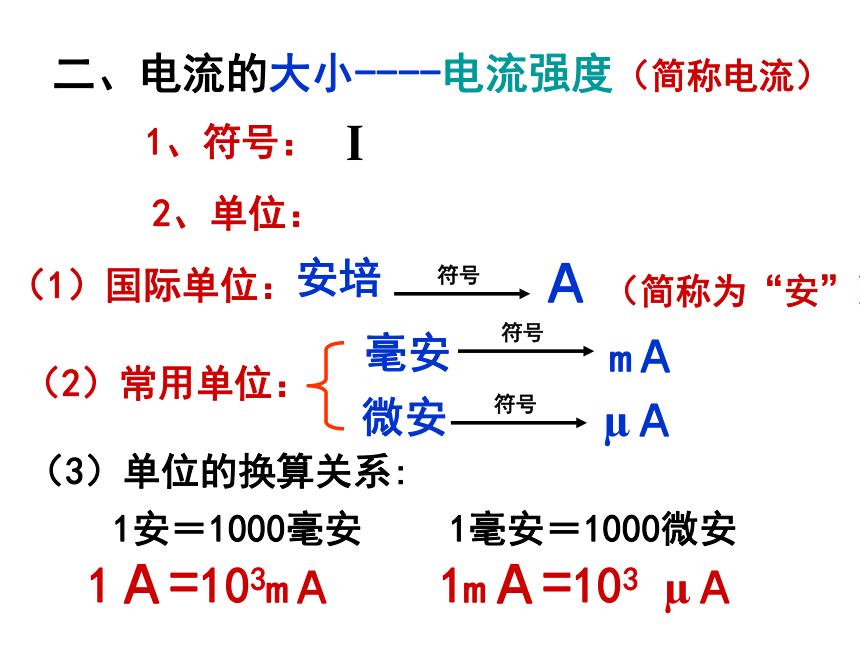

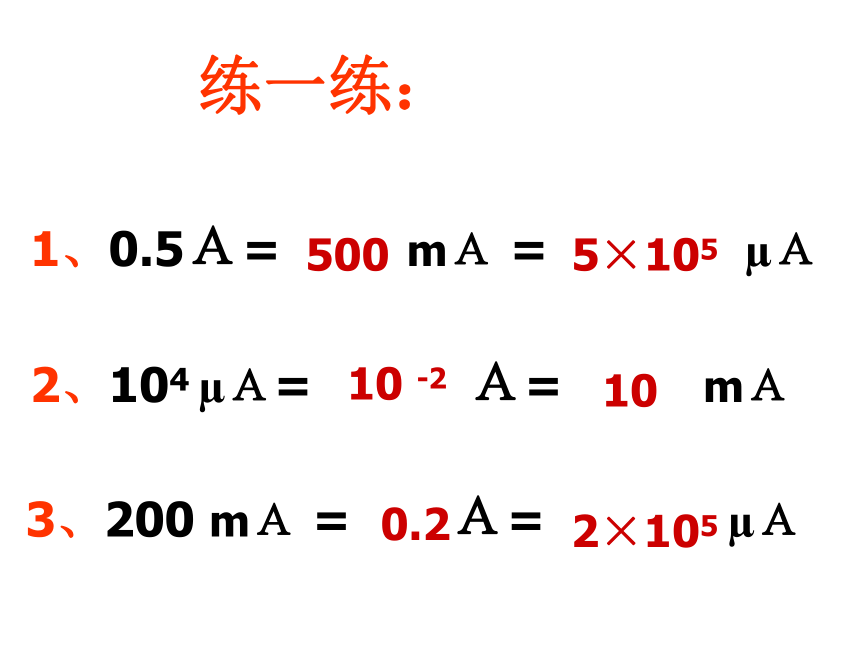

2.电流：电荷的定向移动形成电流。4.2 电流的测量一.电流的形成、方向：电灯比较用一节干电池和两节干电池做电源时，小灯泡的发光情况。电源电灯为什么？？？？较亮较暗两电路中电源不同提供的电能大小不同电路中电流的大小就不同，流过灯泡的电流越大，灯泡就越亮。二、电流的大小----电流强度（简称电流）毫安微安Ａ（3）单位的换算关系:（1）国际单位：安培（2）常用单位：mＡμＡ（简称为“安”）1Ａ=103mＡ1mＡ=103 μＡ1、符号：I2、单位：练一练：1、0.5Ａ= mＡ = μＡ5005×1053、200 mＡ = Ａ= μＡ0.22×1052、104 μＡ= Ａ= mＡ 10 -2 10

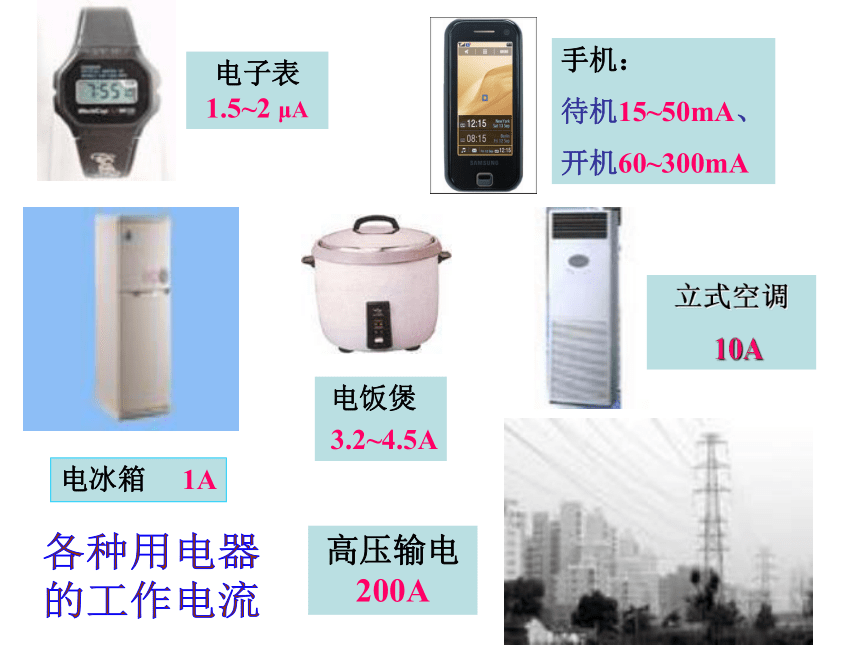

手机：
待机15~50mA、
开机60~300mA电冰箱 1A电子表 1.5~2 μA 立式空调
10A电饭煲
3.2~4.5A高压输电 200A各种用电器

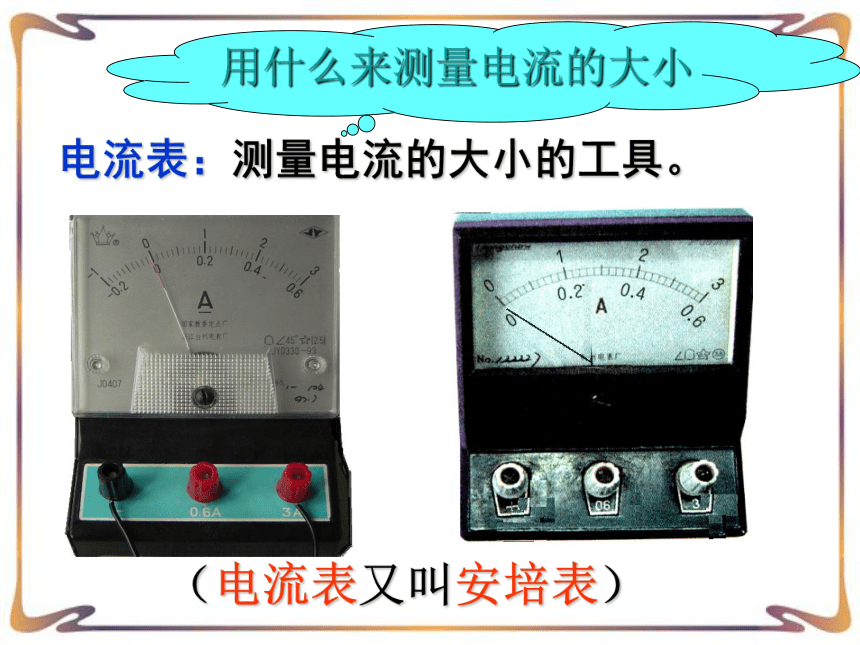

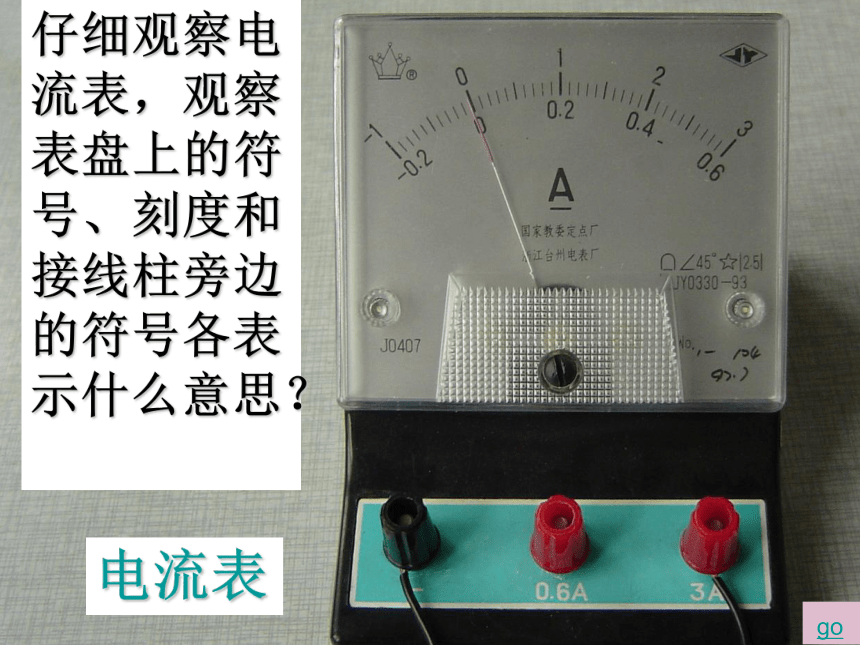

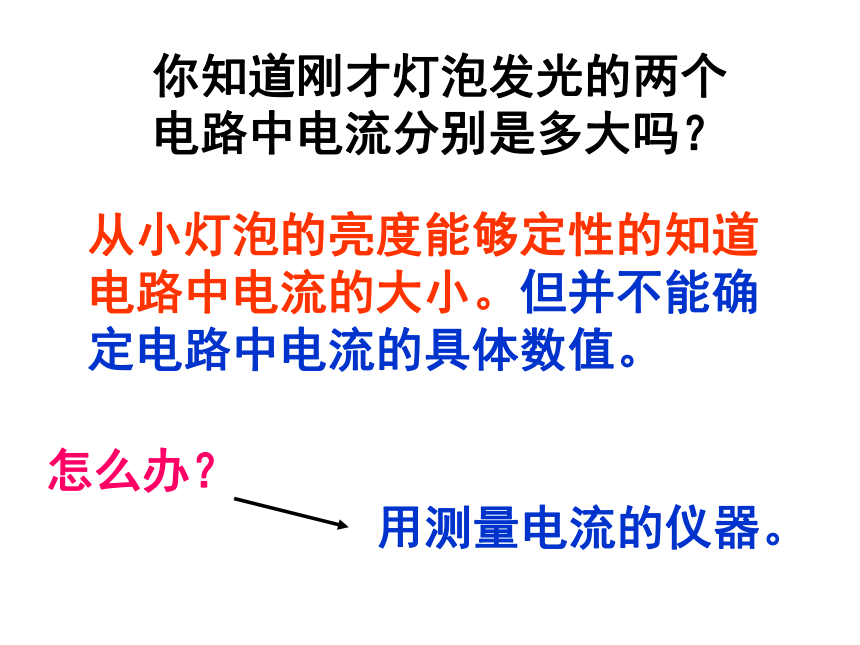

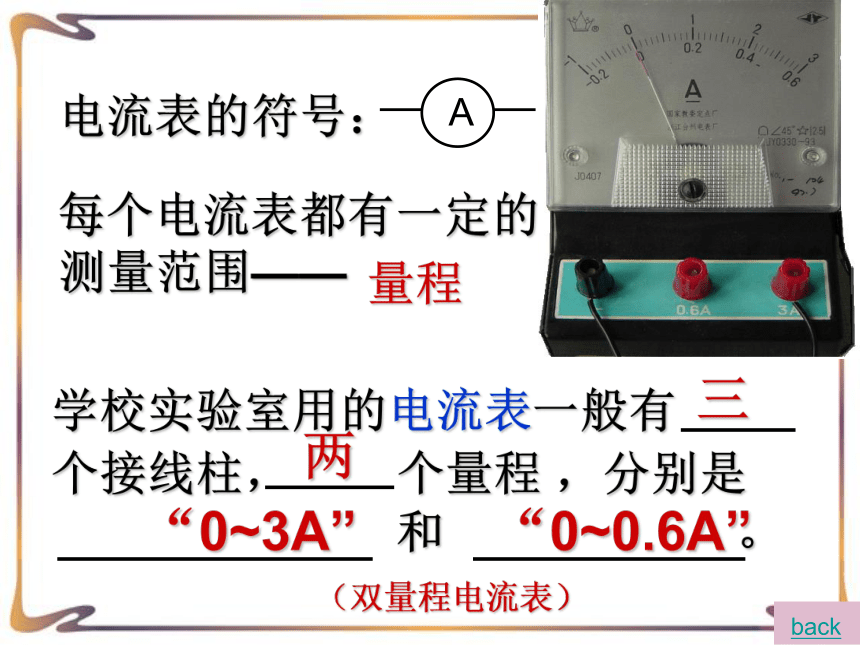

的工作电流怎么办？从小灯泡的亮度能够定性的知道电路中电流的大小。但并不能确定电路中电流的具体数值。用测量电流的仪器。你知道刚才灯泡发光的两个电路中电流分别是多大吗？用什么来测量电流的大小电流表：测量电流的大小的工具。（电流表又叫安培表）仔细观察电流表，观察表盘上的符号、刻度和接线柱旁边的符号各表示什么意思？电流表电流表的符号：
每个电流表都有一定的测量范围—— 学校实验室用的电流表一般有 个接线柱， 个量程 ，分别是
和 。三两“0~3A”“0~0.6A”量程（双量程电流表）0~3A0~0.6A0.1A0.02A0.2A1A根据电流表实物填表结论：电流表大、小量程的读数都刚好差5倍！电流表读数步骤：第一步：确定量程第二步：先读大格第三步：再读小格如何用电流表测通过电路中的电流？看书：P130，电流表的正确使用方法使用时应该注意什么？ + - + 电流表使用不当，容易烧坏。电流表使用规则正确选择量程， 试触法（先大后小）
电流表串联在被测电路中
使电流从电流表的“+”接线柱流进,
“－”接线柱流出。
绝对不允许不经过用电器而把电流表
直接连到电源两极。
（导电性相当于一根导线）---串 联 ---正入负出---防止短路---选择量程实验试触时，发现下列几种情况，试分析其原因以及解决问题的方法。 1.指针反向偏转：正、负接线柱接反，应改接。(或将电池取出来倒放回去)2.指针正向偏转过小：量程选择偏大，应改接较小量程。想一想： 不允许把电流表直接连在电源两端。必须串联在被测的电路中。练一练----判断正误＋_严禁电源短路!＋练一练----判断正误电流必须从电流表的“+”接线柱流进，从“—”接线柱流出。（正进负出）＋_如果正负接线柱接反了，会发生什么情况？第二节 实验
研究串、并联电路的电流特点
电流表的使用方法1．串联
2．电流“＋”进“－”出
3．不要超过量程．
4．绝对不允许直接连到电源两极上．　连接电路时要注意的要点： 一是开关先要断开.
二是要从电源的正极连起，连好各个元件后，最终连上电源的负极，或者按相反的顺序。 接好电路后，对照电路图认真检查，无误后，这时要估计一下待测电流的大小情况，如果不能预先估计到，要先拿电路的一个线头迅速试触电流表的接线柱，看看指针的偏转情况，合理换用量程。 合上开关，测出a处的电流值，并将电流值填入表格。
把电流表先后改接在电路中的b、c处，分别测出电流，也填入表格。
比较测得的数据，得出结论，写入表格中。L1L2S+-abc串联电路中的电流一、串联电路的特点串联电路中各处电流相等IIa Ib Ic I= Ia = Ib = Ic
在串联电路中电流处处相等．IaIbIcL1L2+-并联电路中的电流二、并联电路地特点： Ia= Ib + Ic
并联电路干路中的电流等于各支路中的电流之和．
注意：实验结束后，要整理好实验器材，使其恢复原状。 —3考考你1、某同学估计小灯泡的电流约为0.80安培，则应选择右图的 和 接线柱。1、物理学中规定 方向为电流方向。
金属导体中的电流是由 定向移动形成。如下图中，电流的方向是由 。（填A→L→B或B→L→A）正电荷定向自由电子2、下列说法中哪一种是错误的（ ） A．干电池的正极是碳棒，负极是外面的锌筒 B．蓄电池对外供电时，电池内部把化学能转化为电能 C．电路中有电源就能形成电流 D．闭合电路中要有持续电流，必须有电源3、如图，下列说法正确的是（ ）
A、灯泡发光说明电路中有电流通过
B、金属导线中发生定向移动的电荷是正电荷
C、电子流动的方向就是电流方向
D、灯泡发光时，电源将电能转化为化学能6、如图所示，导线AB的粗细不同，A端的面积是B端的2倍，当有电流通过这段导体时，A、B处的电流大小满足关系
A．
B．
C．
D． 7、在图3所示电路中，如果电流表示数1.2A，通过L1的电流强度是0.7A，则流过灯泡L2的电流强度是______A。8.在图２（甲）所示的电路中，A１的示数为1.2A，A２的示数如图２（乙）所示．下列判断正确的是
A.通过L１的电流为0.7A 　　B.通过L１的电流为1.2A
C.通过L2的电流为1.2A D. 通过L2的电流为2.5A9、被测电路的电流强度为1.5安，用图所示的电流表去测量，应接______和______两个接线柱，在图中表示出来，并在图中画出指针的位置。10.在图3所示电路中，能用电流表测出L1中的电流强度的图是　　 [ ]11、用电流表测两灯串联时的电流，当闭合开关时，发现两灯时亮时暗，电流表来回摆动。发生此现象的可能原因是 （ ）
A.某盏灯灯丝已断
B.某盏灯灯丝已短路
C.电流表损坏而断路
D.灯泡与灯丝接触不好，时断时通12．有0～0.6安和0～3安两个量程的电流表，实验中需用0～0.6安这一量程，但这一量程的刻度值不够清楚，某一次测量中，从0～3安量程的刻度盘上发现指针正好指在2.3安的刻度线上，测得实际电流大小为 [ ]A．0.43安
B．0.7安
C．2.3安
D．0.46安13.如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（ ）
A、电源短路 B、电流表损坏
C、L1不亮 D、L2的灯丝烧断1.如右图所示电路中叙述正确的是 （ ）A、A1测L1的电流。B、A2测L1的电流。C、A3测量L1和L2的总电流。D、A1测量L1和L2的总电流。9.将图中的元件连接。要求灯泡L1、L2并联，电流表测灯L1中的电流，开关S1控制整个电路，S2只控制灯L2。并画出电路2.把图中所画实物图连成电路图.要求用电流表测量通过小灯泡的电流，且估计电流只大约是0.8A.用笔画线代替导线连接电路. 3.把图中所画实物图连成电路图.其中连接小灯泡L1和L2并联，其已知通过每个小灯泡的电流大约为0.4A.要求用电流表测量通过小灯泡L2的电流，用笔画线代替导线连接电路，并画出电路图。L1
L2 1．图甲中电流表A1读数为0.2A，电流表A2的读数是??????? .图乙中电流表A2的读数为0.9安，A1读数为0.3A，通过电流表A的电流是??????? .电流表A选用的量程应为????????? A.1.下列用电流表测L1的电流图中，电流表连接正确的是 ( )
2．如图所示电路，当电键S闭合时，关于三只测量电路中电流表示数，正确的说法是： （　 　）
A. 1表的示数最大。B. 2表的示数最大。
C. 3表的示数最大。D. 三只都要被损坏。3.如图所示，若电流表A1的示数为2.4安，电流表A2的示数为1.5安，则电流表A的示数为( )A.2.4安 B.3.9安 C.1.5安 D.0.9安4.上题中，若电流表A的示数为2.4安，电流表A1的示数为1.1安，则电流表A2示数为 ( )
A.3.5安 B.1.3安 C 2.4安 D.1.1安5．串联电路中，电流通过横截面积大小不等的两段导体A、B，则在两段导体中电流大小分别为IA、IB，则IA、IB两者之间的大小关系是（ ）
A. IA=IB? ? B. IA＞IB?
?C. IA＜IB? ? D.无法确定 6.如图，当开关S闭合、S1打开时，电流表A的示数为I。当开关S、S1都闭合时，电流表A的示数为I＇。比较I、I＇大小正确的是( )
A.I＝I‘ B.I>I＇
C. I1、电流表是测量_____的仪器，使用时必须把电流表_____联在电路中，使电流从____接线柱流入，从____接线柱流出。接线时注意选择适当的_______，绝不允许将电流表_____________接到电源的两极上。
电流表有两个量程（0～3A和0～0.6A），若通过的电流强度为0.5A时，应选______量程，通过的电流强度为0.68A时，
应选____量程；使用电流表之前要将它的指针调到____。
　2、如图所示是电流表的刻度盘，当使用“+”和“0.6”这两个接线柱，每小格表示______A，此时的读数是_______A；当使用“+”和“3” 这两个接线柱，每小格表示______A， 此时的读数是_______A　
　　　　3、如图所示的电流表盘，所使用的量程是0～3A，但0～3A量程的刻度已看不清，只能看清0～0.6A
量程的刻度，则此时所测的电流实际应是___A。4．要用电流表测量通过灯L的电流，右图所示的各个电路图中，正确的是（ ）
A．图(1) B．图(2) C．图(3) D．均不正确5、如图所示的电路中，要用电流表测灯泡L2的电流，其中正确的…（ ）6、作图题：
如图所示的电路中，用电流表测通过L1的电流（约500mA），请按电路图把右图所示的实物连接起来；并在电路图中标出电流表A的“+”“－”接线柱。7、如图给出的是电路元件符号，根据下列要求连接电路（元件位置不移动）。
　　(1)甲图中L1和L2两灯串联，电流表测串联电路中的电流强度
　　(2)乙图中L1和L2两灯并联，开关控制L1，电流表测干路中的电路强度。
