4.4 变阻器

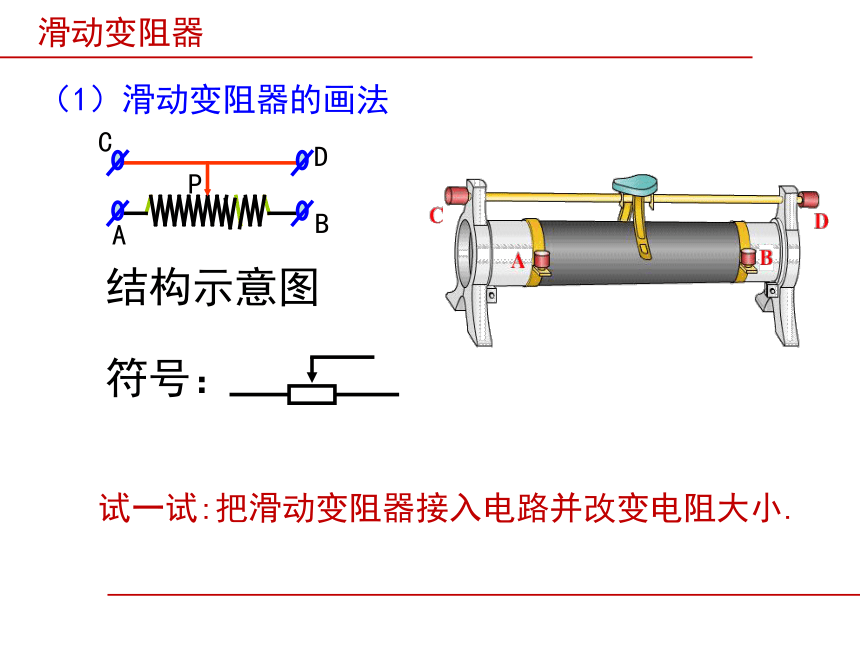

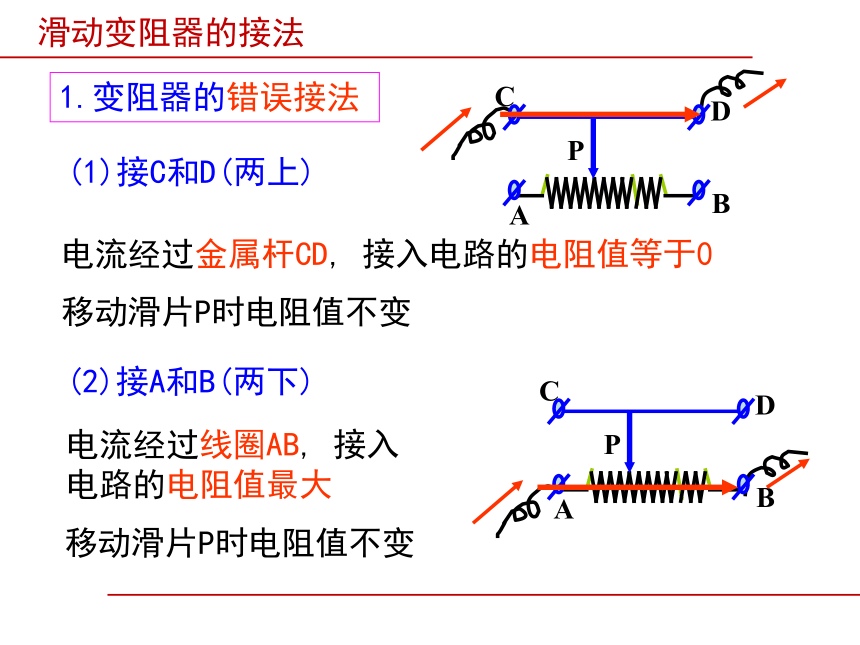

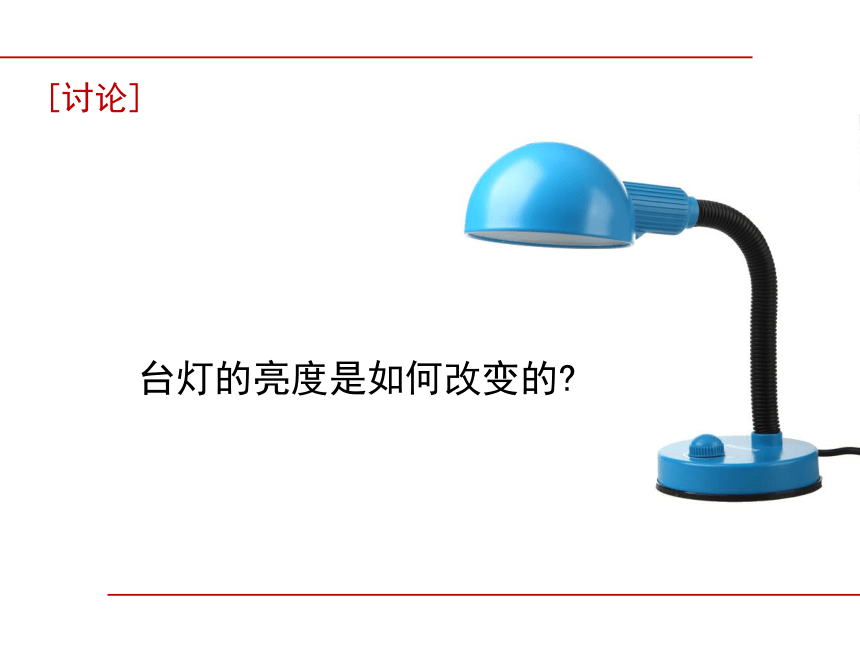

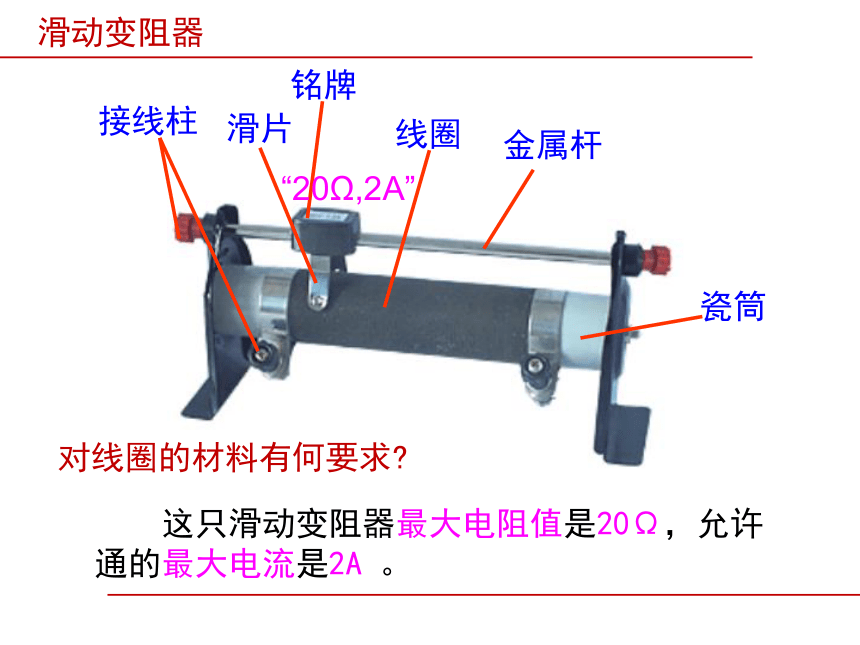

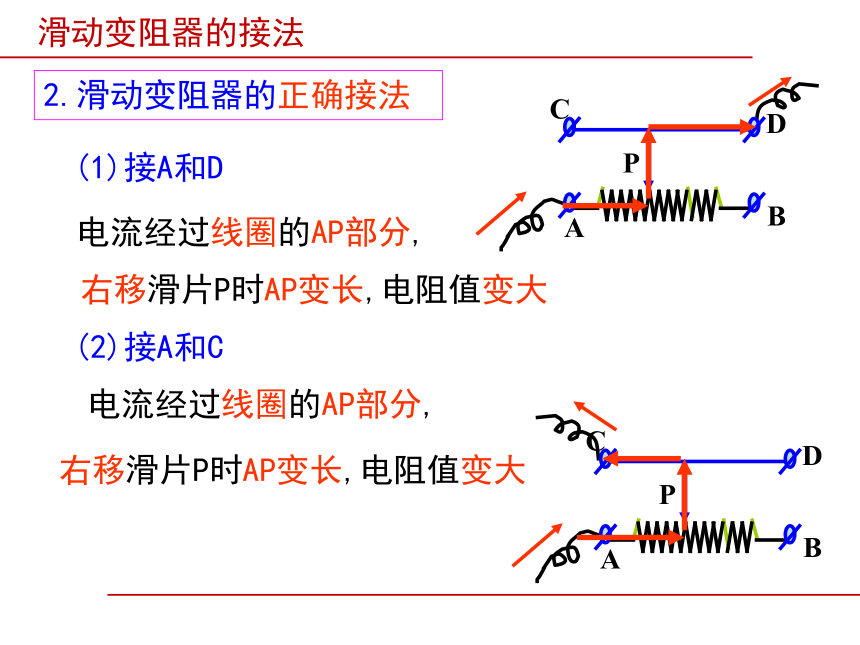

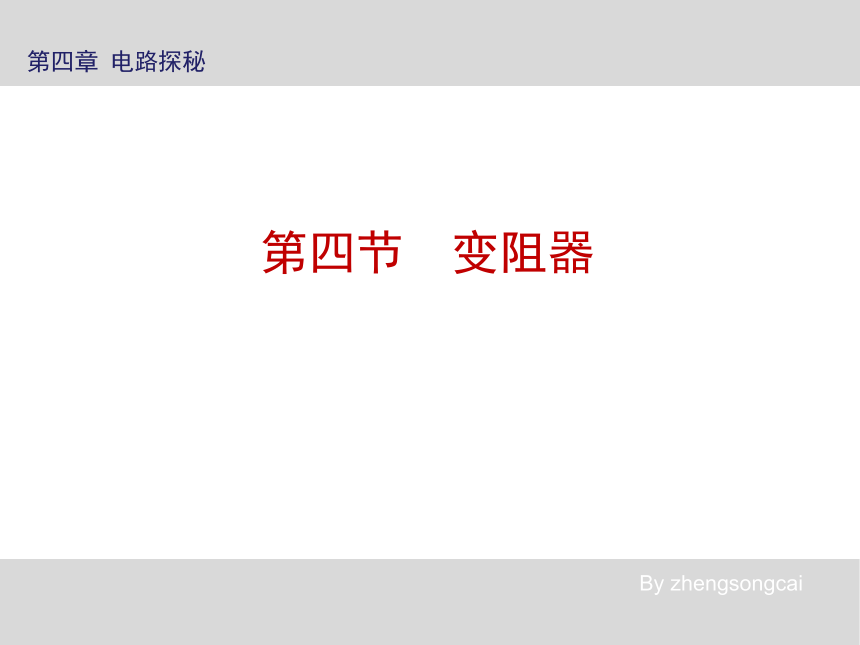

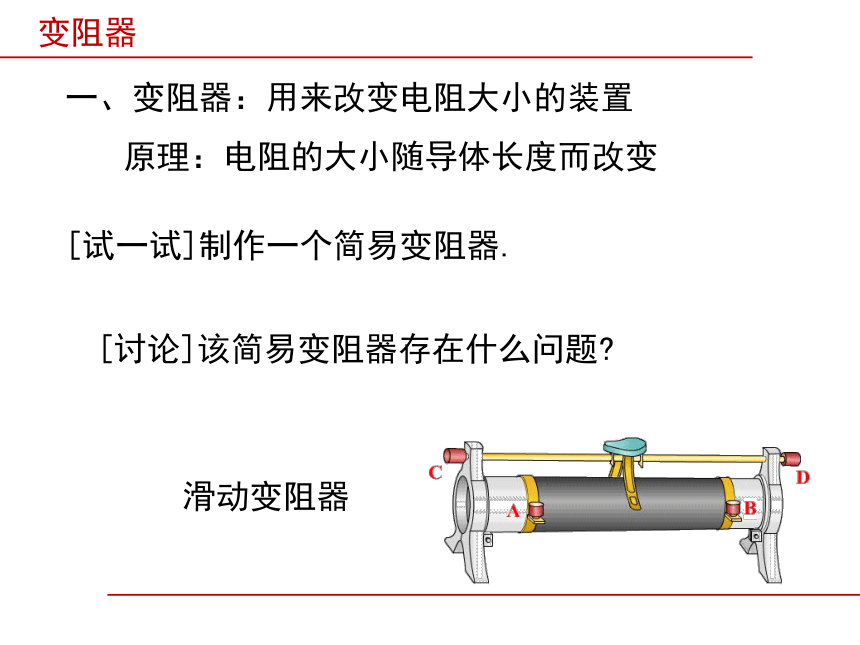

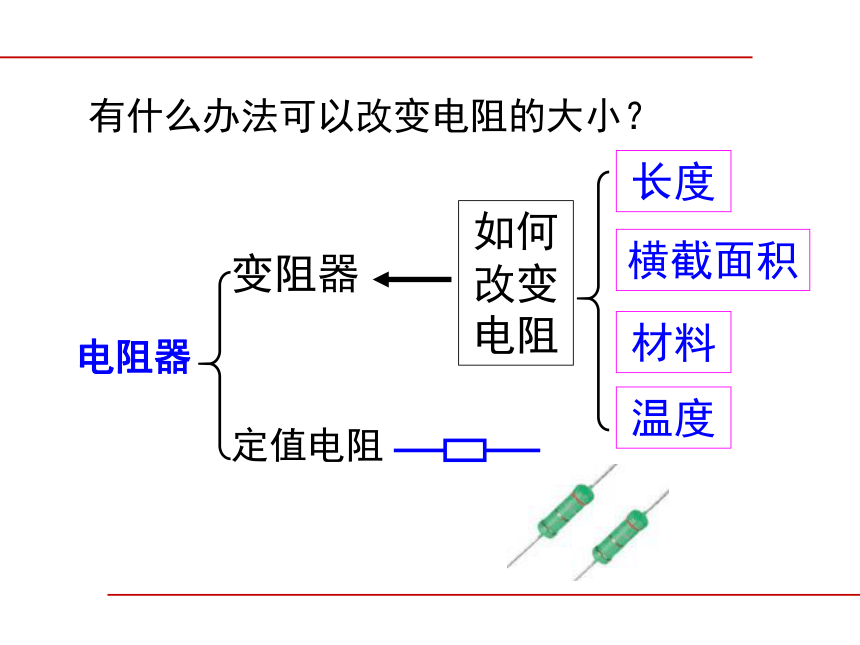

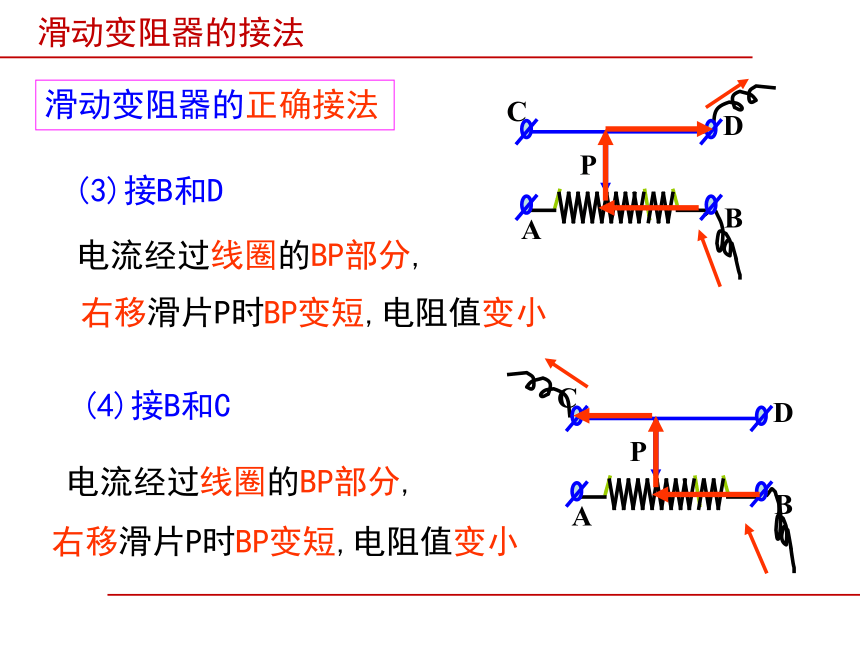

课件21张PPT。第四节 变阻器第四章 电路探秘By zhengsongcai[讨论]台灯的亮度是如何改变的?有什么办法可以改变电阻的大小？如何改变电阻长度材料温度横截面积定值电阻电阻器一、变阻器：用来改变电阻大小的装置原理：电阻的大小随导体长度而改变滑动变阻器变阻器[试一试]制作一个简易变阻器.[讨论]该简易变阻器存在什么问题?“20Ω,2A” 这只滑动变阻器最大电阻值是20Ω，允许通的最大电流是2A 。滑动变阻器对线圈的材料有何要求?（1）滑动变阻器的画法滑动变阻器试一试:把滑动变阻器接入电路并改变电阻大小.1.变阻器的错误接法(1)接C和D(两上)电流经过金属杆CD, 接入电路的电阻值等于0移动滑片P时电阻值不变(2)接A和B(两下)电流经过线圈AB, 接入电路的电阻值最大移动滑片P时电阻值不变滑动变阻器的接法2.滑动变阻器的正确接法(1)接A和D电流经过线圈的AP部分, 右移滑片P时AP变长,电阻值变大(2)接A和C电流经过线圈的AP部分, 右移滑片P时AP变长,电阻值变大滑动变阻器的接法滑动变阻器的正确接法(3)接B和D电流经过线圈的BP部分, 右移滑片P时BP变短,电阻值变小(4)接B和C电流经过线圈的BP部分, 右移滑片P时BP变短,电阻值变小滑动变阻器的接法滑动变阻器的正确接法“一上一下,变化于下”接AC=接AD接BC=接BD滑动变阻器的错误接法“两上为0,两下最大”接CD电阻=0接AB电阻=最大滑动变阻器的接法D旋钮型变阻器按如图所示的接法接线时,为使电路中的电流变大,应如何转动旋钮?油量表应顺时针转动其他变阻器旋盘式电阻箱1、如图所示的电阻箱的电阻值为_______。2、该电阻箱的最大电阻值为________。最小电阻值为_______。3、你还见过哪种仪表的读数方法与电阻箱相似？4153欧9999欧0自来水表其他变阻器应用局部短路的原理1、如图所示的电阻箱，电阻值为____欧。2、该电阻箱最大电阻值为____欧，最小电阻值为____欧。7100其他变阻器插孔式电阻箱1、如图所示是滑动变阻器的结构示意图，图中表示滑动变阻器接入电路中的一种情况，由图可知，此时，滑动变阻器连入电路的电阻线是______段（填AP或BP），如果要减小电阻，滑片P将向______端移动．?????????????????????????AP左[练习]2、如图四种接法中，当滑片P向右移动时，接入电路的电阻值增大的是 （　　）C[练习] 3、如图是滑动变阻器改变电流强度的实验电路图，当滑片P向左移动要使灯变暗，电路图中的M，N两线头应与滑动变阻器的哪两个接线柱相连？_____________________。
此时电流表示数将怎样变化？_______?????与B和C或B和D相连变小[练习]变大[练习]5.下图为观察滑动变阻器作用的实验器材，将所有器件连接起来，要求滑动变阻器滑片P向右滑动，电流表示数变大，灯泡变亮。_____________________________________[练习] 6、如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是 ( )
A．L1和L2都变暗
B．L1和L2都变亮
C．L1变亮，L2变暗
D．L1变暗，L2变亮C[练习] 7、如图为某同学自制的风力计的示意图，当风吹动挡板时，滑片就在R上滑动，从而影响动灯L的亮度，由图可知，有风时与无风时相比，灯泡的将______。挡板请你对他设计的风力计提出改进的意见。变暗[练习]
