4.6 电流与电压、电阻的关系

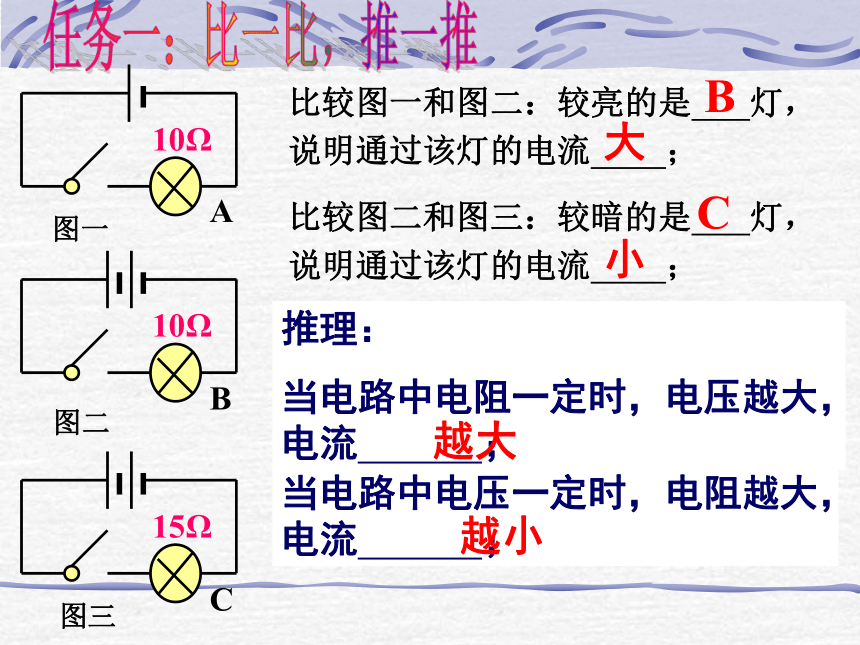

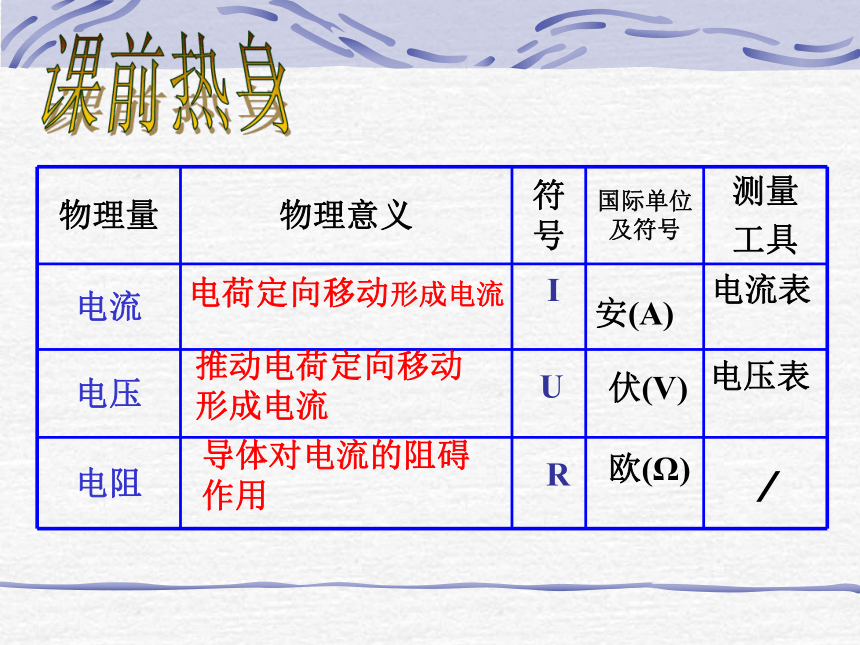

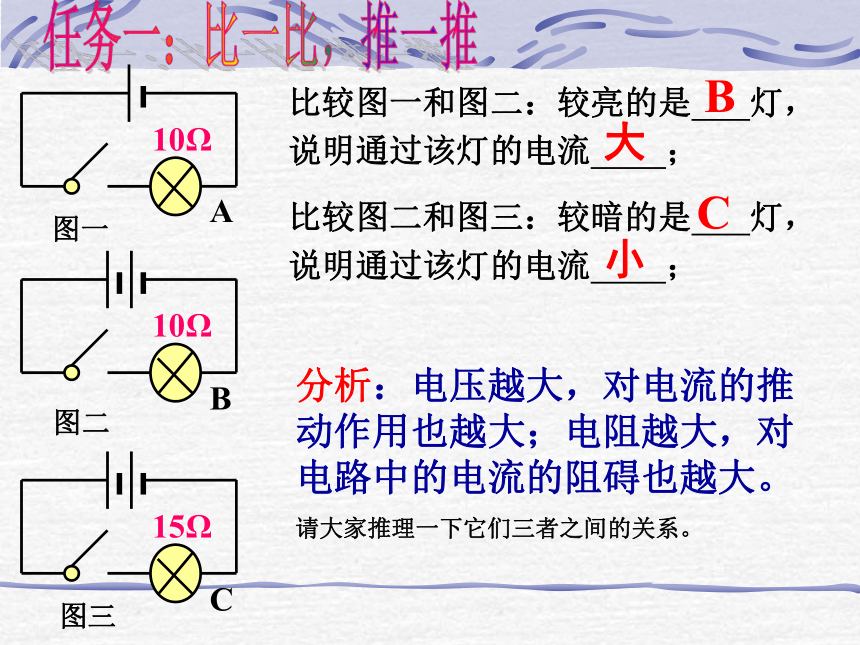

课件23张PPT。电荷定向移动形成电流I安(A)电流表推动电荷定向移动形成电流U伏(V)电压表导体对电流的阻碍作用R欧(Ω)课前热身分析：电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。请大家推理一下它们三者之间的关系。 图一图二图三比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；B大C小任务一：比一比，推一推图一图二图三比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；B大C小推理：
当电路中电阻一定时，电压越大，电流 ；当电路中电压一定时，电阻越大，电流 ；越大越小任务一：比一比，推一推 第6节

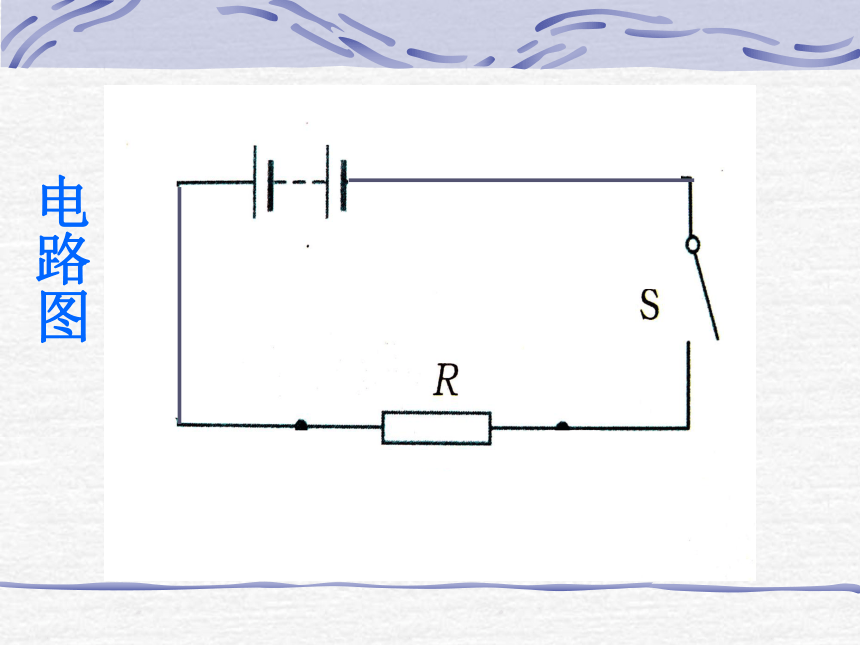

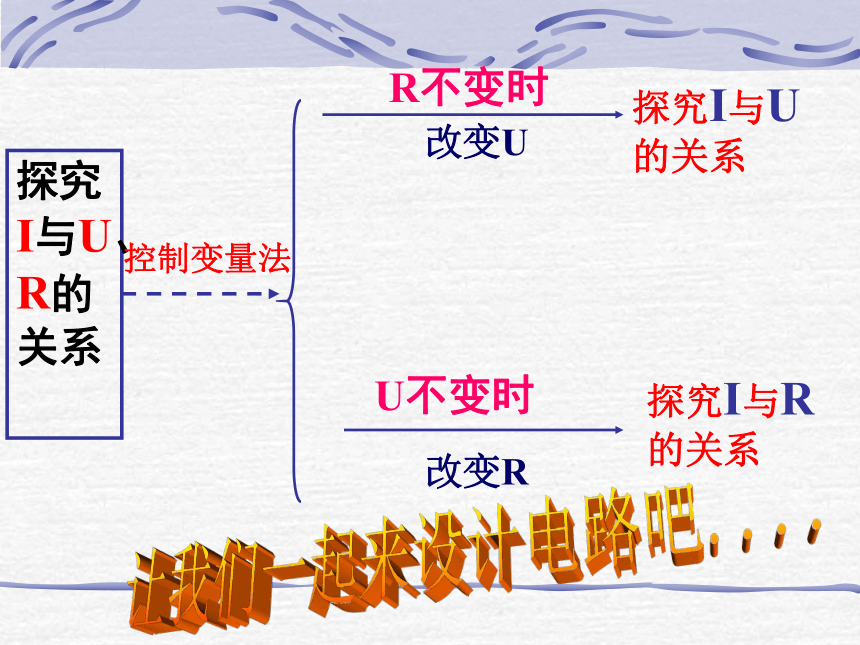

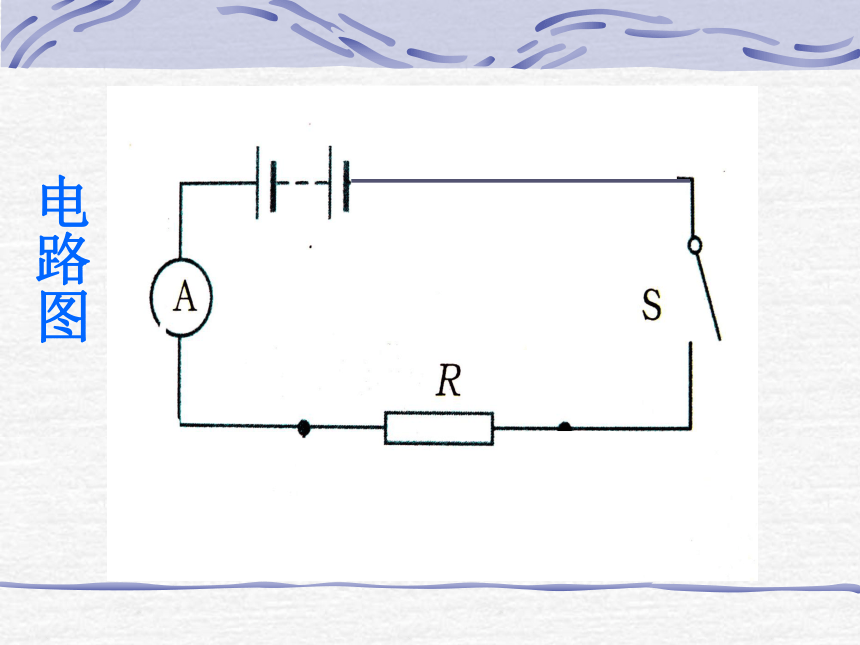

探究电流、电压、电阻的关系电压越大，电流就越大假设1假设2 电阻越大，电流就越小电阻一定时，电压一定时，探究I与U、R的关系控制变量法R不变时改变U探究I与U的关系U不变时改变R探究I与R的关系让我们一起来设计电路吧....电路图电路图电路图电路图实验中电流表、电压表的作用是
、 。　　这个实验用到的器材：__________ 、 ___________、
________ 、 _______ 、 ___________、 ______________等。电源电阻R滑动变阻器R'开关S电压表电流表电流表测通过R的电流电压表测R两端的电压在研究过程中滑动变阻器的作用：
（2）调节电阻R两端的电压。议一议：
?实验中滑动变阻器的作用是什么？？？ ?如果不用滑动变阻器，有无其他方法改变电阻R两端的电压？这样方便吗？
　　（1）分担电压，保护电路；
1）连接电路时开关应＿＿＿＿.
2）闭合开关前，滑动变阻器的滑片应移到 。注意事项: 断开 阻值最大处 任务三：做一做，析一析4. 收集证据，检验假设
实验一：保持R不变时，改变U，研究I与U的关系5结论：当电阻一定时，导体中的电流跟导体两端的电压成正比。?这个实验做三次的目的是什么？?实验数据有规律吗？若有，规律如何？若无，是何原因？如何修正？探究I与U的关系研究过程中滑动变阻器的作用：（1）分担电压，保护电路;
（2）保持电阻R两端的电压不变R实验二：保持U不变时，改变R，研究I与R的关系探究I与R的关系结论：当导体两端的电压不变时，导体中的电流跟导体的电阻成反比2?实验数据有规律吗？若有，规律如何？若无，是何原因？如何修正？导体中的电流，
跟这段导体两端的电压成正比，
跟这段导体的电阻成反比。 （2）表达式：欧姆定律：
（1）内容★5.得出结论6.应用规律1、车床上照明用的电灯，电压是36V，正常工作时灯丝的电阻是32Ω，通过灯丝的电流是多少？任务四：用一用，练一练2、一个导体，将它的两端接6V的电压时，通过它的电流是0.3A,若在它的两端加12V的电压时，通过它的电流是多少？
此时该电阻的阻值是多少？
当导体两端不加电压时，该电阻的阻值又是多少？3.某同学在实验中发现闭合开关后，电流表的指针几乎不动，而电压表的指针却有明显的偏转，则电路中发生故障的原因可能是什么？
