4.1 电荷与电流（第3课时）

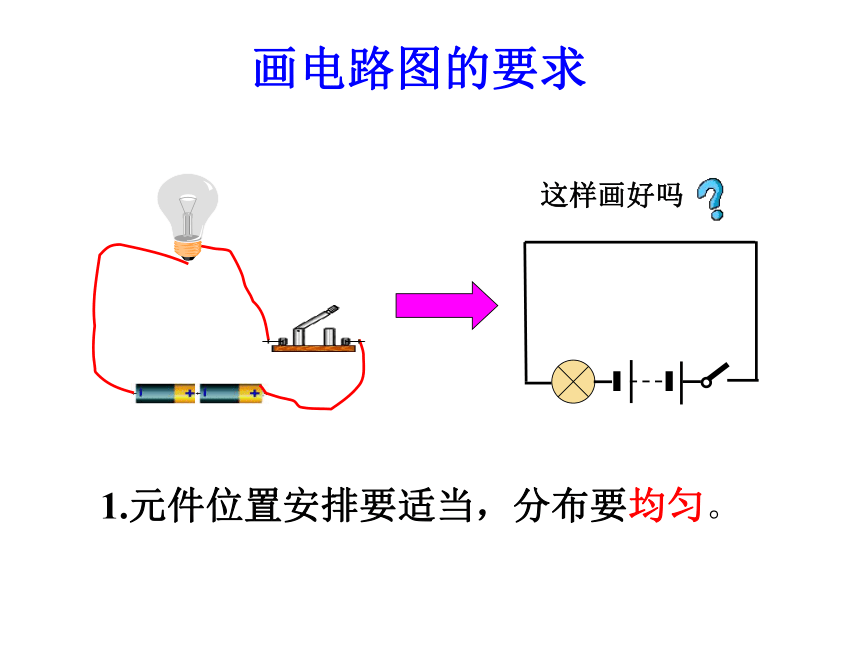

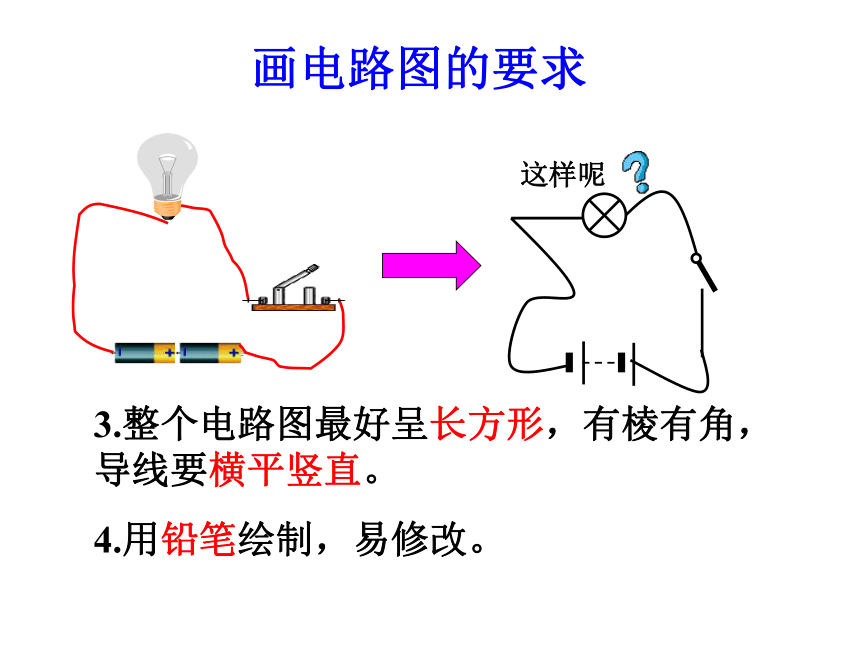

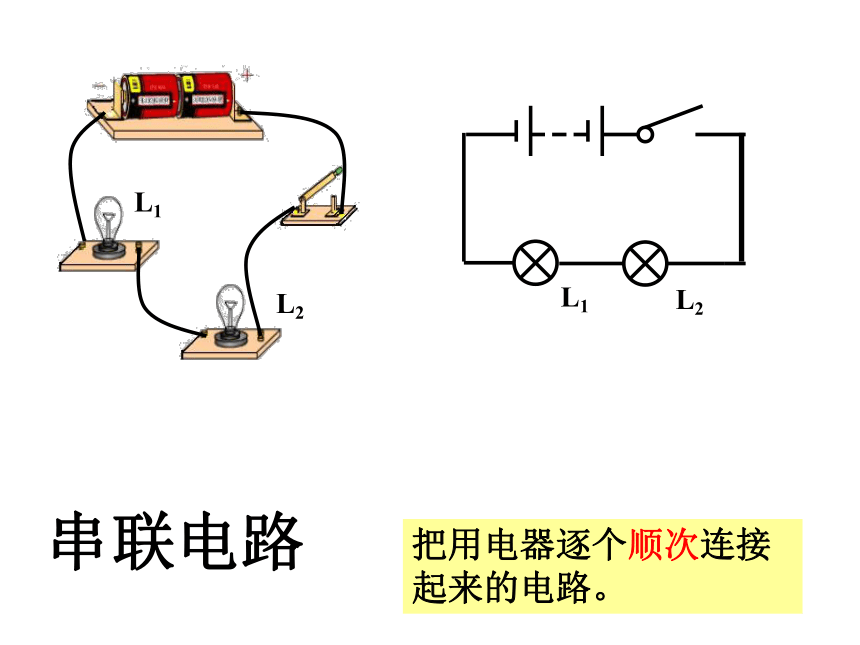

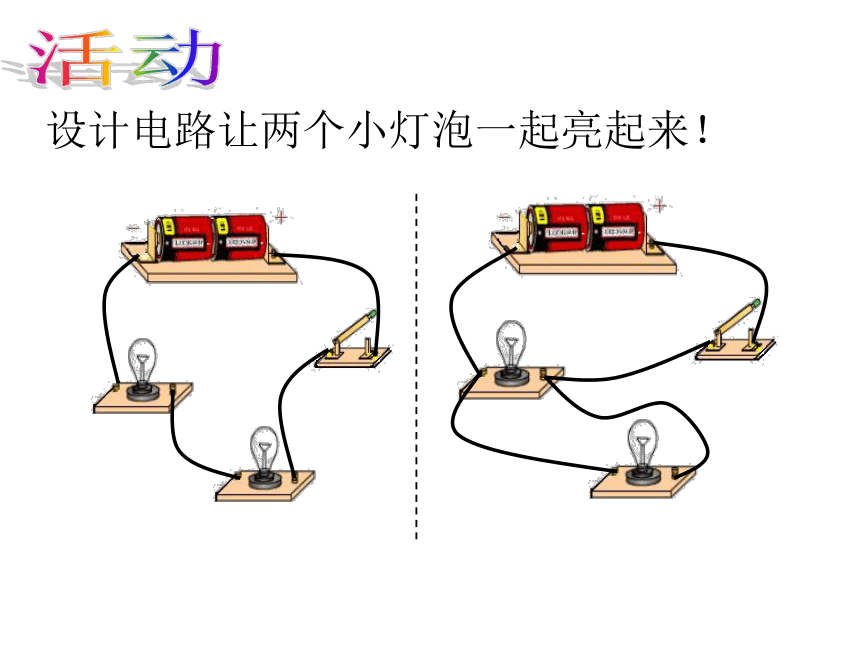

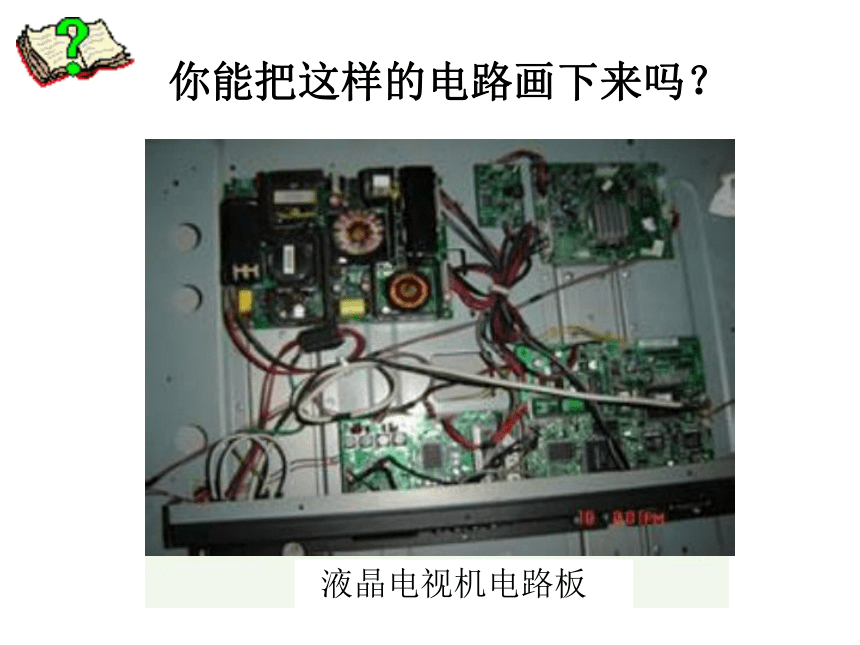

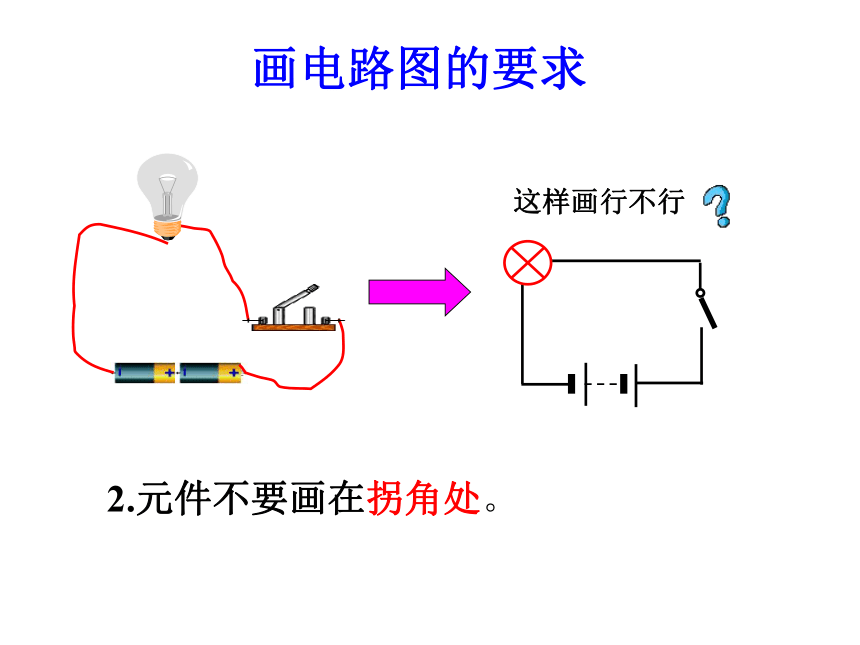

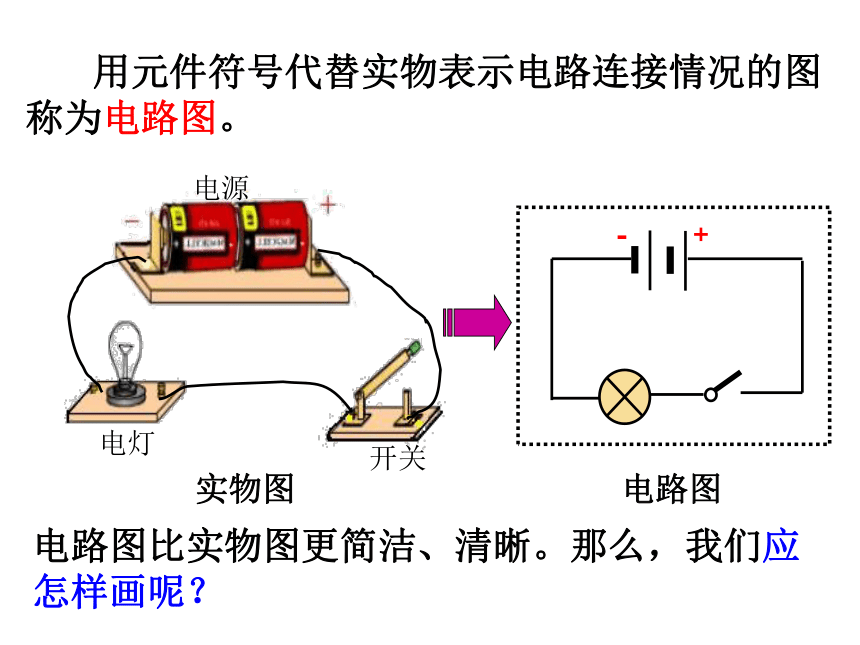

课件21张PPT。你能把这样的电路画下来吗？ 液晶电视机电路板（第3课时电路图）常见电路元件符号 用元件符号代替实物表示电路连接情况的图称为电路图。实物图电路图电路图比实物图更简洁、清晰。那么，我们应怎样画呢？1.元件位置安排要适当，分布要均匀。这样画好吗画电路图的要求2.元件不要画在拐角处。这样画行不行画电路图的要求3.整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样呢画电路图的要求4.用铅笔绘制，易修改。活动设计电路让两个小灯泡一起亮起来！串联电路把用电器逐个顺次连接起来的电路。L1L2串联电路的特点 （1） 电流只有一条路径，通过一个元件的电流同时也通过另一个。

（2）各用电器同时工作,同时停止

（3） 电路中只需要一个开关，且开关的位置对电路没有影响。ABDC你能判断下图电路中哪几幅是串联电路？√√√并联电路把电路元件并列连接起来的电路A点和B点叫电路的分支点AB干路支路可见，用一个开关同时控制两个灯泡的发光和熄灭，这两个灯泡可以 ，也可以 。串联并联串联电路并联电路思考如图的电路中，再给你一个开关，
你能让一个灯泡发光，
另一个灯泡不发光吗？开关应该安装在哪里？（请画出电路图）并联电路的特点（1）电流有两条（或多条）路径。
（2）各用电器可以独立工作。
（3）干路的开关控制整个电路，
支路的开关只控制本条支路。1、家庭里照明用的电灯是并联的，下列情况可作为判断依据的是（ ）
A、闭合开关，电灯会发光
B、断开开关，电灯会熄灭
C、熄灭任何一盏电灯，都不会影响其他
电灯的亮和灭
D、只有把接线情况整理清楚，才能进行
判断C2、如图所示的电路中，属于两灯串联的电路是______ ，属于两灯并联的电路是 。 A、CB、D请根据电路图连接好实物图1、马路上的路灯，傍晚时同时亮，天明时同时熄灭，请判断这些灯是串联的还是并联的？
2、教室里的几盏电灯是怎样连接的？
并联并联
识别串联电路和并联电路的方法：
定义法
电流法
切断电路法切断电路中的任何用电器所在的支路，整个电路中无电流是串联电路；若切断后其他用电器工作不受影响则是并联电路有无分支从用电器的连接方式上来判断电路
