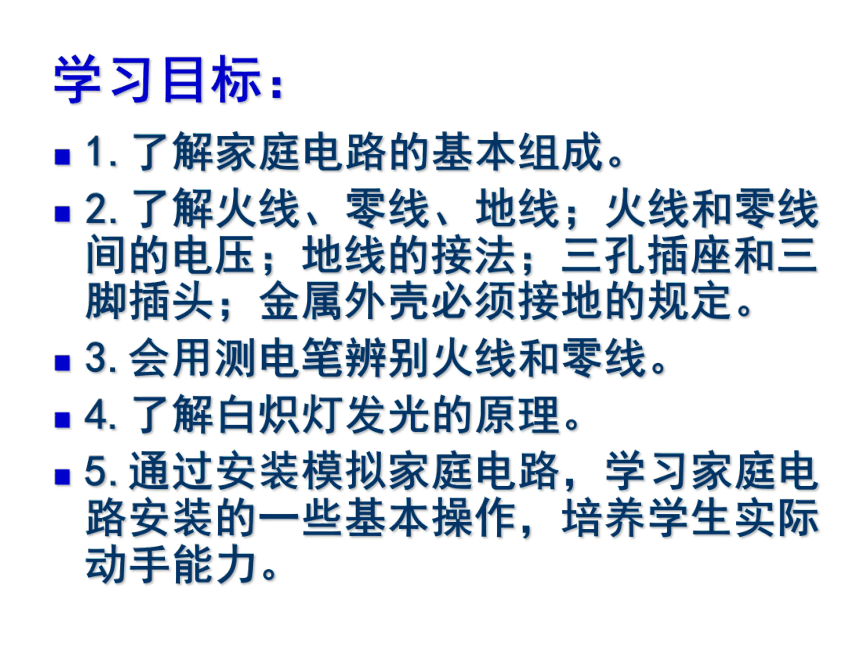

课件47张PPT。沪科版新教材同步教学课件第十四章　　探究电路第三节　 家庭用电城关二中物理组学习目标：1.了解家庭电路的基本组成。
2.了解火线、零线、地线；火线和零线间的电压；地线的接法；三孔插座和三脚插头；金属外壳必须接地的规定。
3.会用测电笔辨别火线和零线。
4.了解白炽灯发光的原理。

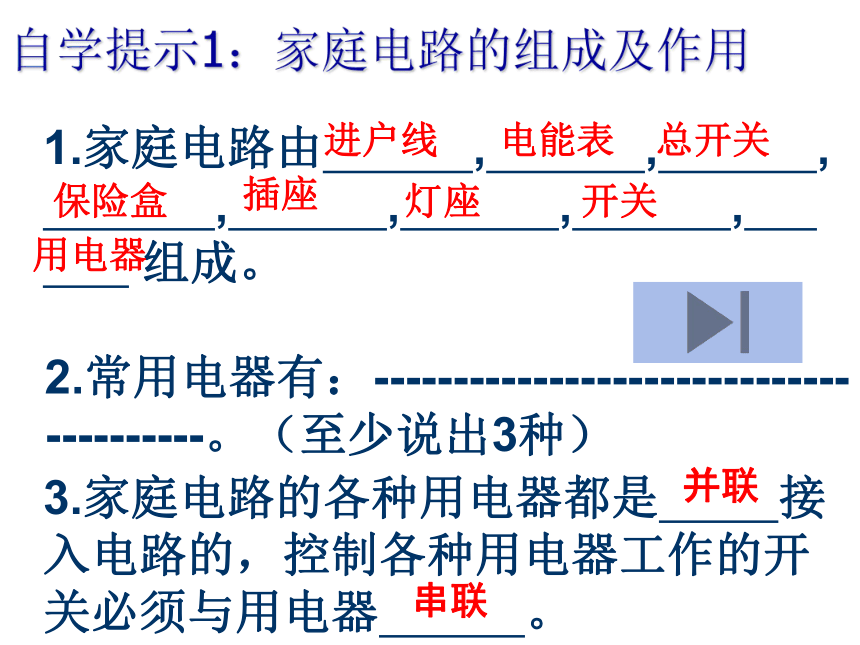

5.通过安装模拟家庭电路，学习家庭电路安装的一些基本操作，培养学生实际动手能力。1.家庭电路由 , , , , , , , 组成。 2.常用电器有：------------------------------

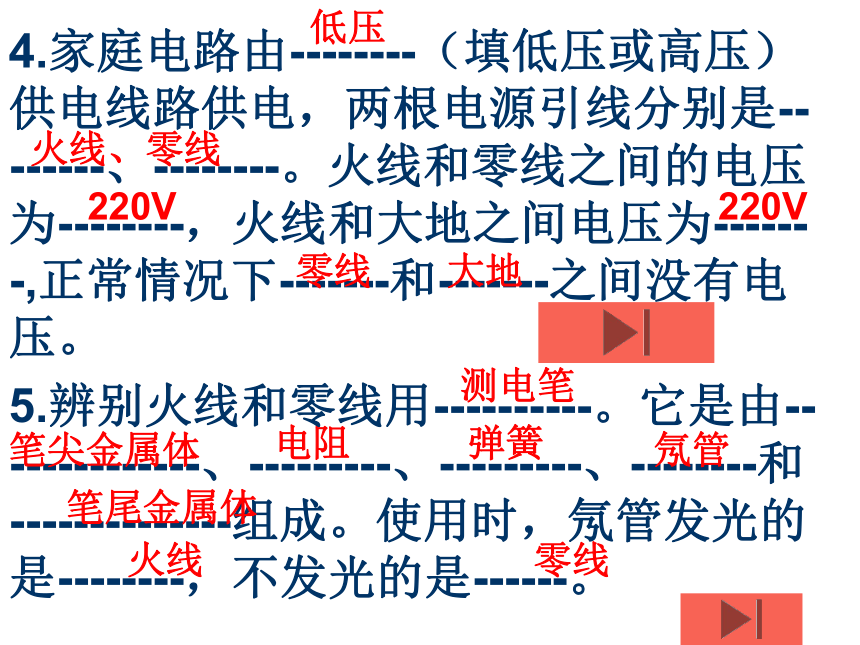

----------。（至少说出3种）3.家庭电路的各种用电器都是 接入电路的，控制各种用电器工作的开关必须与用电器 。并联串联自学提示1：家庭电路的组成及作用进户线电能表总开关保险盒插座灯座开关用电器4.家庭电路由--------（填低压或高压）供电线路供电，两根电源引线分别是--------、--------。火线和零线之间的电压为--------，火线和大地之间电压为-------,正常情况下-------和-------之间没有电压。5.辨别火线和零线用----------。它是由--------------、---------、---------、--------和--------------组成。使用时，氖管发光的是--------，不发光的是------。低压火线、零线220V220V

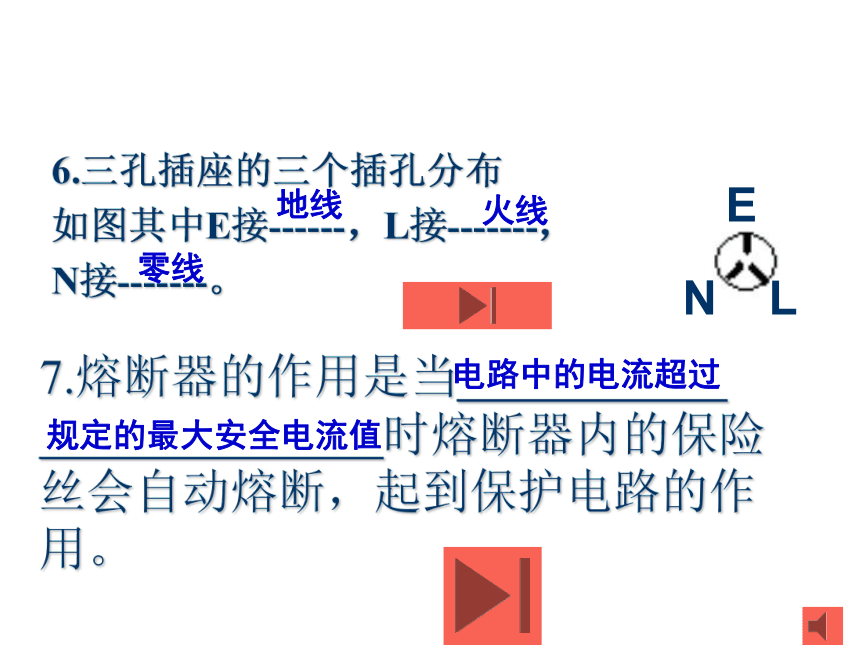

零线 大地测电笔笔尖金属体电阻弹簧氖管笔尾金属体火线零线7.熔断器的作用是当 时熔断器内的保险丝会自动熔断，起到保护电路的作用。6.三孔插座的三个插孔分布
如图其中E接------，L接-------，
N接-------。
地线火线零线电路中的电流超过规定的最大安全电流值

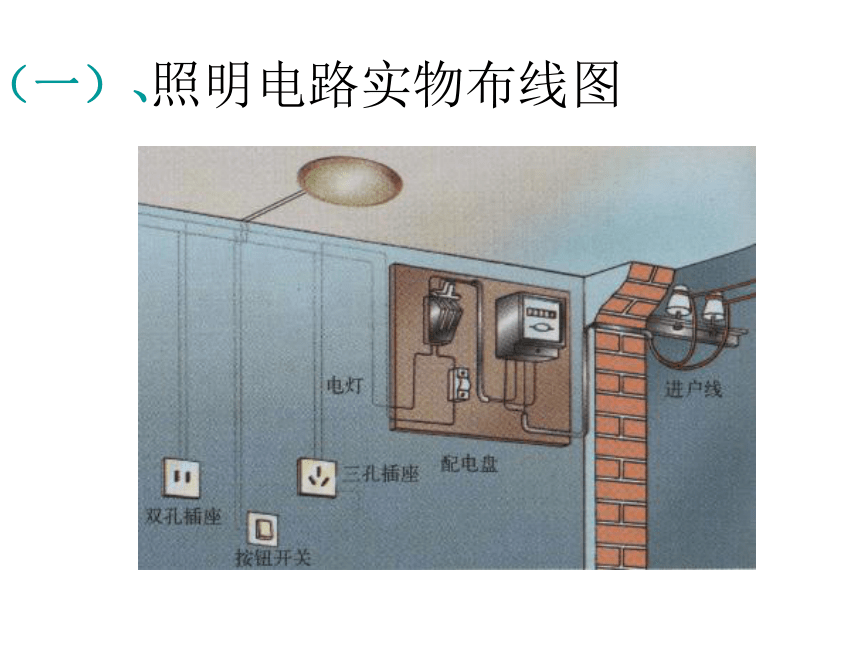

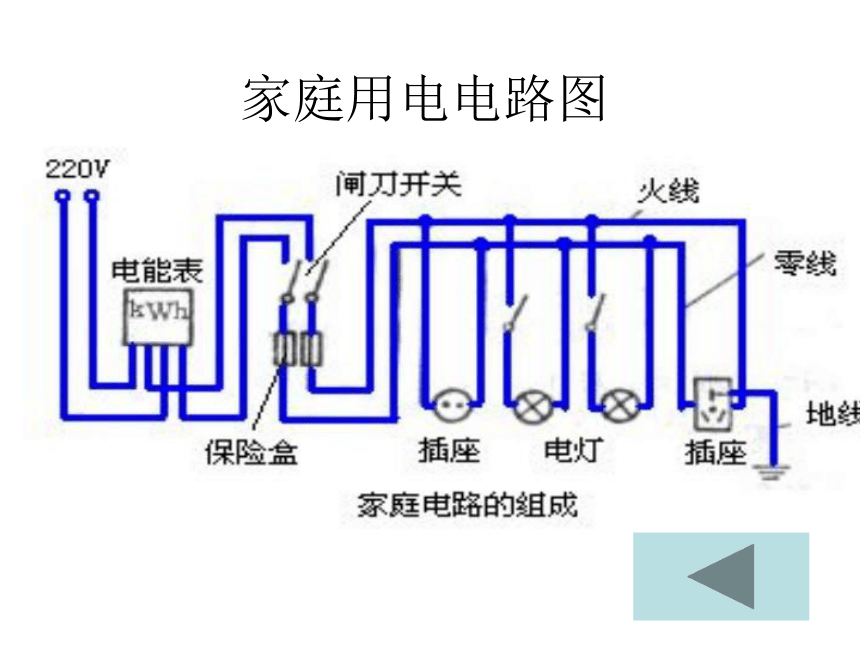

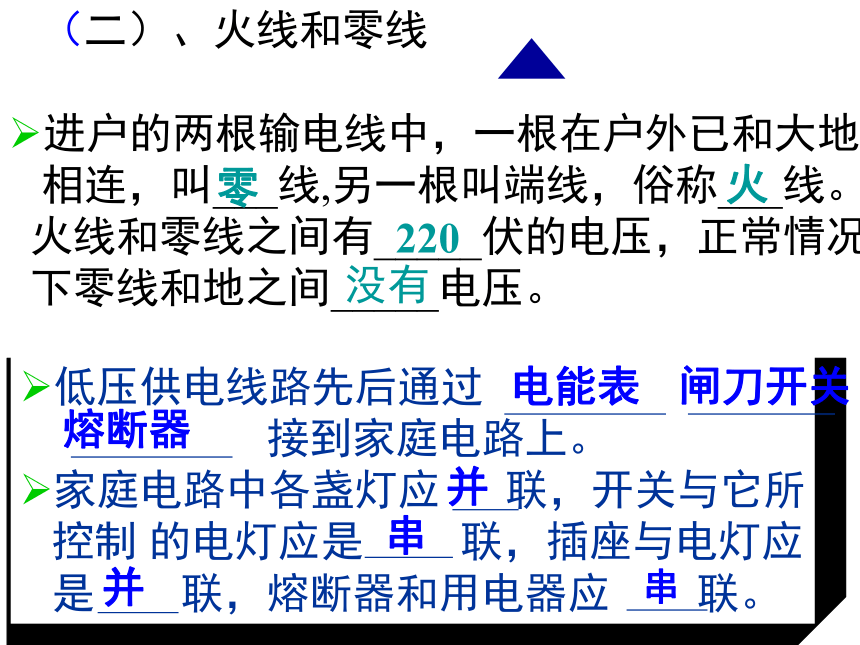

照明电路实物布线图（一）、家庭用电电路图 （二）、火线和零线

进户的两根输电线中，一根在户外已和大地
相连，叫___线,另一根叫端线，俗称___线。
火线和零线之间有_____伏的电压，正常情况

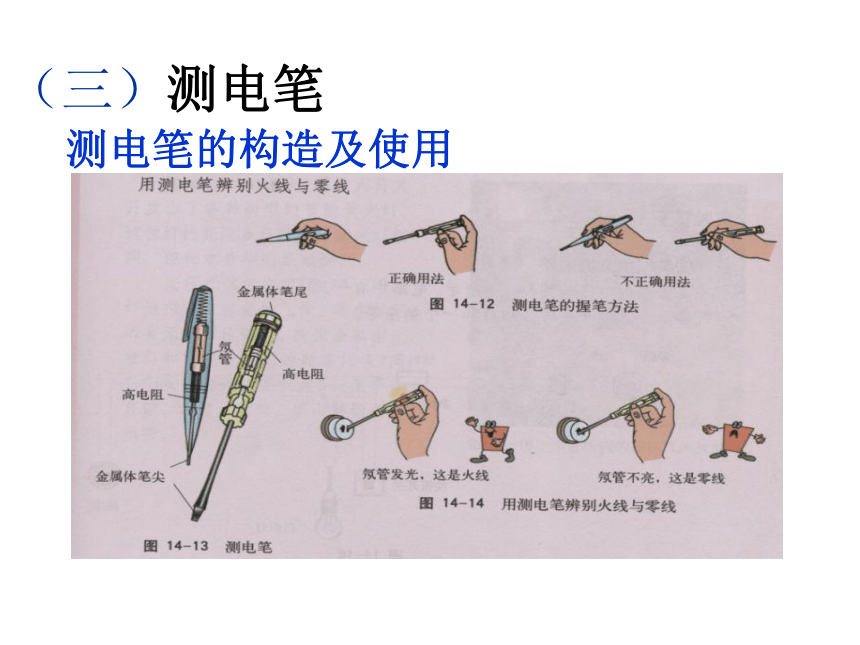

下零线和地之间_____电压。零火220没有并串并串 （三）测电笔测电笔的构造及使用

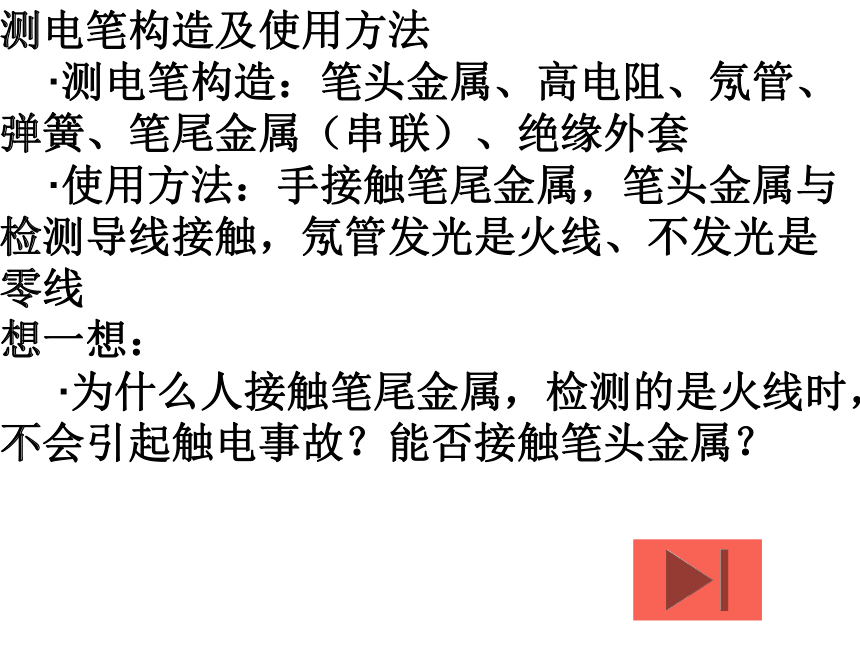

测电笔构造及使用方法
·测电笔构造：笔头金属、高电阻、氖管、弹簧、笔尾金属（串联）、绝缘外套
·使用方法：手接触笔尾金属，笔头金属与检测导线接触，氖管发光是火线、不发光是零线
想一想：

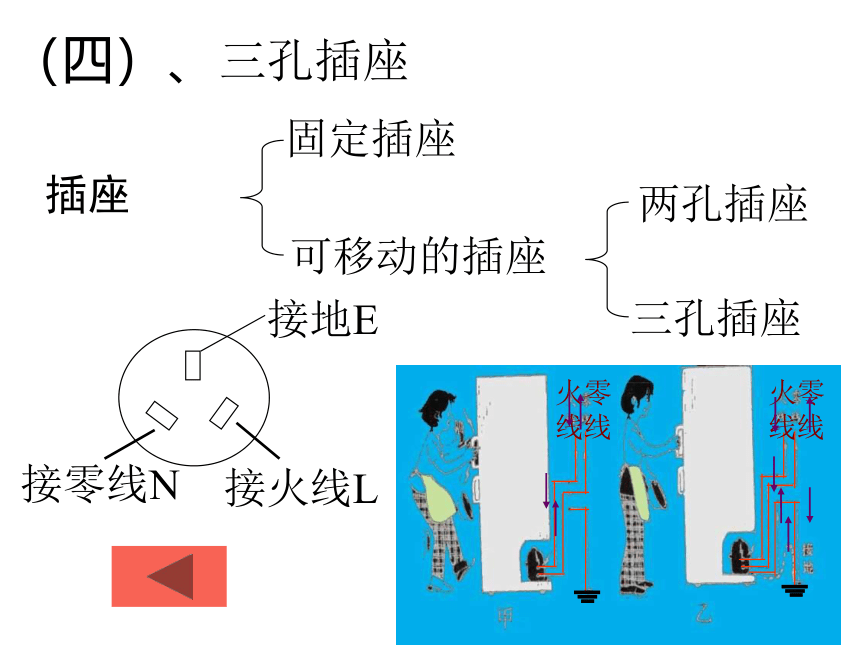

·为什么人接触笔尾金属，检测的是火线时，不会引起触电事故？能否接触笔头金属？

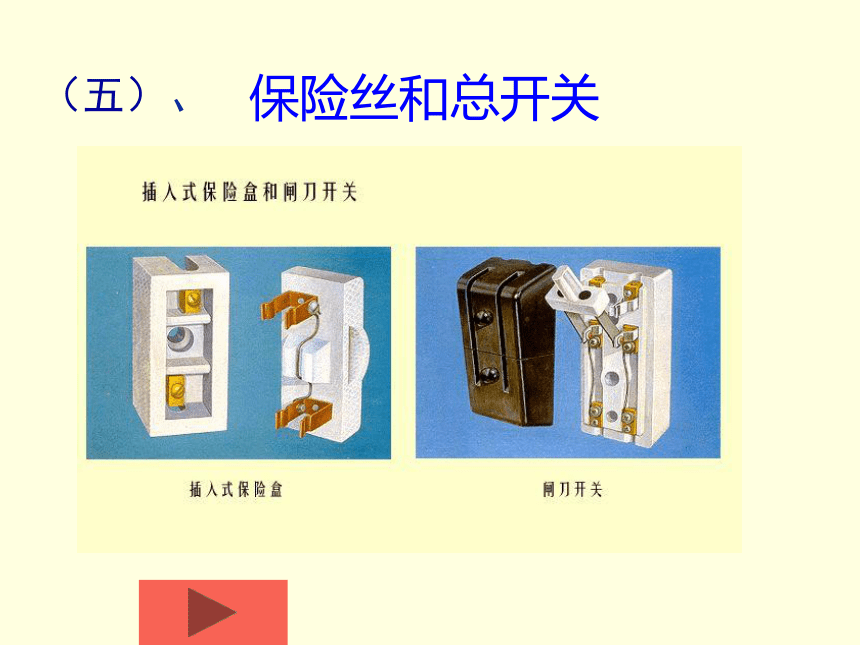

插座固定插座可移动的插座（四）、三孔插座保险丝和总开关（五）、组成元件作用连接方式和位置电能表用来测量一定时
间内消耗的电能
与进户线相接
串联在干路中总开关
（闸刀开关）检修更换元件时切
断电源，以免触电连在电能表后面，
串联在干路中熔断器电路中电流过大时自切
断电路，避免引起火灾连在总开关后面，
串联在干路中开关控制单个用电器的通电接在火线上与各用电器串联插座给可搬动的家用电器
供电与其他用电器并联在电路中用电器消耗电能，为人们服务各用电器之间是并联的二、 电灯自学提示2：电灯原理：白炽灯是根据 制成的发光器件。 灯丝的材料：是用钨丝制成的，这是由于钨 的 。 。玻璃泡的主要作用：是防止灯丝氧化。普通白炽灯的灯泡内常抽成真空，就可以 。 一般60瓦以上的灯泡内还充有氮气、氩气等气体，以阻碍灯丝在高温下 。螺丝口灯泡接线时，一定要将灯头的螺旋套与 相接
电流的热效应熔点是 金属中最高的避免氧化升华零线通过观察安装的家庭模拟电路，你知道熔断器、开关、螺丝口灯泡、三孔插座的正确连接方法吗？灯头如何把灯泡接入电路螺口灯泡卡口灯泡实验探究课堂检测题：
1(常州)下图所示为张洁同学演示使用测电
笔的几种握笔方法,其中正确的是( )
A．（甲）和（乙） B．（甲）和（丙）
C．（甲）和（丁） D．（乙）和（丁）?B2(常州)王丽同学家的熔丝熔断了，
其原因可能是( )
A. 开关接触不良
B．开关中的两个接头短路了
C．插头跟插座的接触不良
D. 电路中使用了功率过大的用电器??D3.（厦门）．关于照明电路的安装
原则，下列说法中正确的是( )
A.开关应与灯并联
B.开关应与灯串联,且接在火线上
C.插座应与灯串联
D.开关应与灯并联,且接在火线上
B4.（哈尔滨）电热水器、洗衣机
等用电设备都要使用三脚插头,使
其外壳接地,这样做的目的是( )
A、为了延长它的使用寿命
B、为了使其正常工作
C、为了节约电能
D、为了防止触电事故的发生D5、某校物理实验室的用电器合上开关后全部不工作，经检查发现，保险丝没有熔断，用测电笔测试室内各接线点时测电笔的氖管全部发光，则故障原因可能是　（　　 ）
A、室内电路断路；B、进户零线断路
C、进户线路断路D、以上说法均不对B6.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。再见第二课时 安全用电学习目标：
1.知道安全用电常识和安全电压值。
2.了解家庭电路中常见的触电事故和触电原因。
3.了解安全用电的注意事项。自学提示：1.什么是触电？对人体安全的电压值什么？
2.触电事故的原因是什么？
3.如何做才能防止触电？
4.如何防止高压触电？
5.发现有人触电，你该怎么办？
6.发现电起火，你该怎么办？
7.安全用电的常识是什么？ 家庭电路中的触电事故是怎样发生的？触电：是指一定强度的电流流过人体引起的伤害事故。如何避免家庭电路中触电1．开关接在火线上，避免打开开关时使零线与接地点断开．
2．安装螺口灯的灯口时，火线接中心、零线接外皮．
3．室内电线不要与其它金属导体接触，不在电线上晾衣物、挂物品．电线有老化与破损时，要及时修复．
4．电器该接地的地方一定要按要求接地．
5．不用湿手扳开关、换灯泡，插、拔插头．
6．不站在潮湿的桌椅上接触火线．
7．接触电线前，先把总电闸打开，在不得不带电操作时，要注意与地绝缘，先用测电笔检测接触处是否与火线连通，并尽可能单手操作．
高压危险 高压触电．
高压带电体不但不能接触，而且不能靠近．高压触电有两种：
（1）高压电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电．
(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电． 跨步电压触电动画示意返回高压触电的两种形式高压电弧触电高压跨步触电发生触电事故后的措施发现触电情况时，下面哪种措施比较有效？（ ）
A．用湿木棍打开电线.
B．迅速拉下开关，切断电源.
C．用手直接把触电者拉离电源.
D．找医务人员处理.
当触电事故发生以后---------(点击观看)
发生触电怎么办？拉电闸、人工呼吸、救护车返回发现电起火，你该怎么办？先断电
在灭火安全用电的原则:不接触低压带电体，
不靠近高压带电体除此以外，还要注意：
电器设备安装要符合技术要求.
不接触高于36V的带电体.
不弄湿用电器.
不损坏电器设备中的绝缘体.
实例：怎样换保险丝？（点击观看）
换保险丝前一定先把开关拉下，避免人体与火线接触.返回◆一定强度的电流通过人体所引起的伤害事故
◆单线触电、双线触电
◆人体的安全电压不高于36V
◆开关接在火线上
◆家用电器的外壳应该用导线接地1．? 家庭电路由进户线（火线、零线）、电能表、闸刀开关、熔断器、开关、插座、用电器等组成。
小结：2．? 测电笔的作用：鉴别火线与零线3．? 防止触电：1.白炽灯灯丝是用___制成，当电流通过灯丝时，灯丝是
____状态，发出很亮的光，此时电能转化为__能和___能.
2.对安全用电必须做到“四不”，即不接触__________的带电体，不靠近_____带电体，不弄湿_______，不损坏
_______________________.课堂检测题钨白炽内光高于36伏高压用电器电气设备中的绝缘体 3.下列关于照明电路的安装原则，错误的是 （ ）
A．各盏电灯都是并联 B．插座和电灯也是并联
C．控制电灯的开关应接在火线上，再跟电灯串联 D. 保险盒装在总开关的前面
4．当发现有人触电或电器设备着火时，正确的做法是 ( ).
A．立即用刀将电线割断 B．立即上去将人拉开
C．立即泼水灭火 D．立即拉断电源开关或用绝缘物将电线挑开，再救人D D课堂检测题5. 在图2所示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障 ( ).
A．在导线AB段断路 B．在导线BC段断路
C．在导线CD段断路 D．在导线CD段短路A6. 家庭电路里，在晚间接通某一个开关时电路里所有的灯全部熄灭了，出现这一现象的原因是 ( ).
A．与这只开关相联的用电器短路 B．电路中有大功率的用电器正在工作
C．开关失灵 D．以上原因都是正确的A
7.在家庭电路里，下列哪种情况不会造成触电事故( )
A.人站在地上，一只手接触火线
B.人站在地上，两只手同时接触火线
C.人站在地上，两只手同时接触零线
D.人站在绝缘的木梯上，一只手接触火线，另一只手
接触零线C再见
