10.27电流的测量（课件）

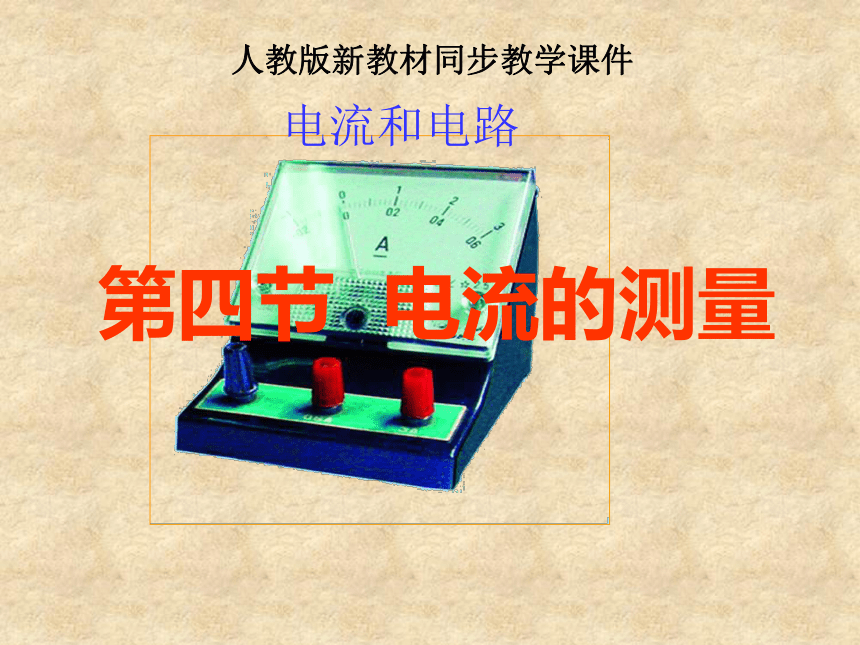

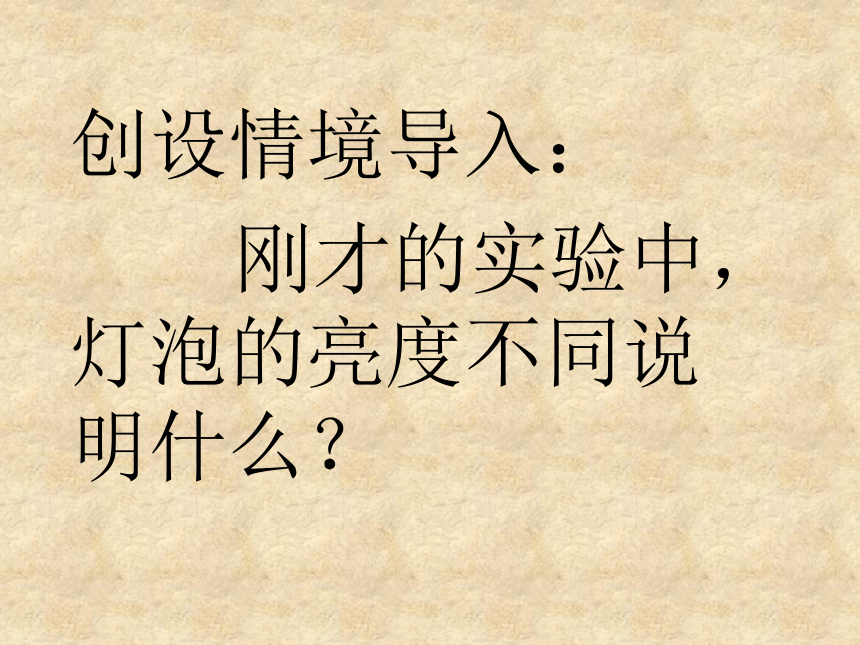

课件25张PPT。第四节 电流的测量人教版新教材同步教学课件电流和电路创设情境导入：

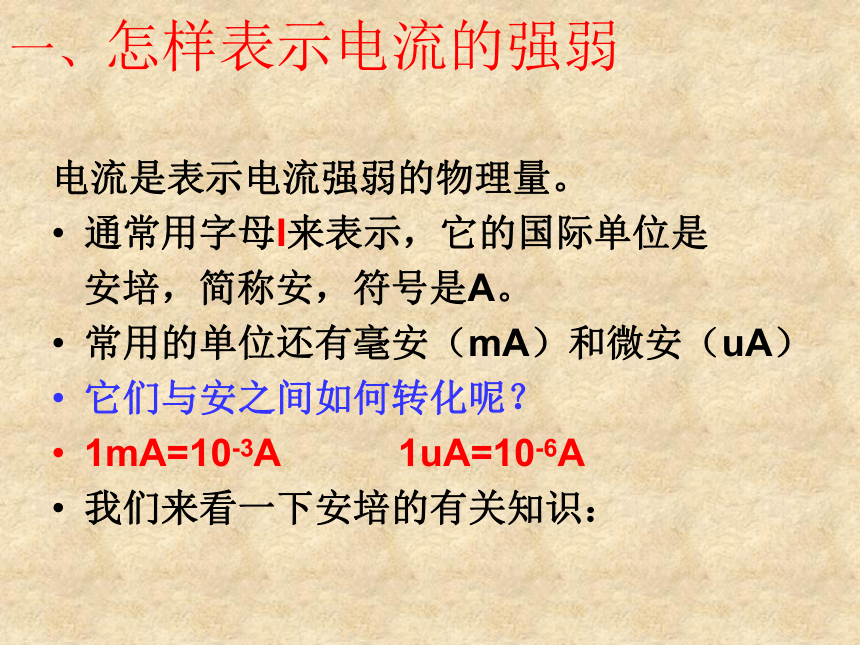

刚才的实验中，灯泡的亮度不同说明什么？疑关于电流，你想知道哪些问题？一、怎样表示电流的强弱电流是表示电流强弱的物理量。
通常用字母I来表示，它的国际单位是
安培，简称安，符号是A。
常用的单位还有毫安（mA）和微安（uA）
它们与安之间如何转化呢？
1mA=10-3A 1uA=10-6A
我们来看一下安培的有关知识：法国物理学家 安培

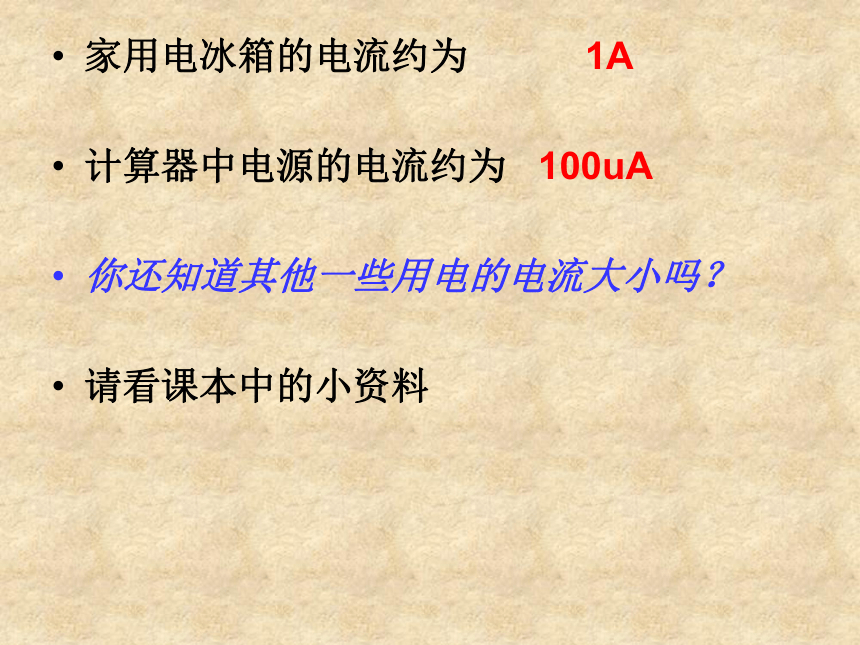

电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。家用电冰箱的电流约为 1A
计算器中电源的电流约为 100uA
你还知道其他一些用电的电流大小吗？
请看课本中的小资料

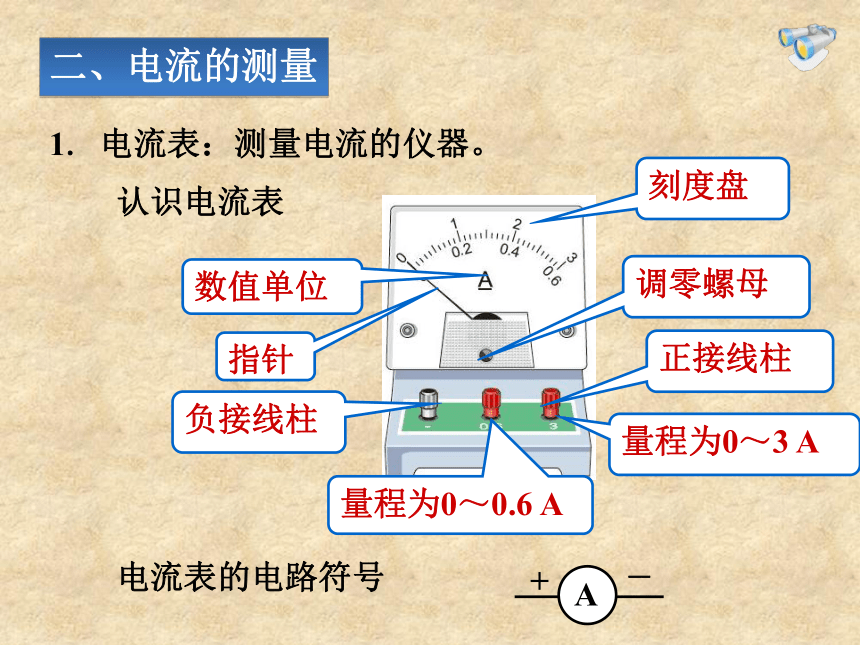

刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6 A量程为0～3 A1. 电流表：测量电流的仪器。二、电流的测量　　认识电流表　　电流表的电路符号看一看
1、电流表有 个接线柱。
2、刻度盘上有 排刻度。选标有“－”和“3”的接线柱：量程为 ，分度值 。 选标有“－”和“0.6”的接线柱：量程为 分度值 。三两0~0.6A0.02A0~3A 0.1A
3、三个接线柱是否都要接入电路？

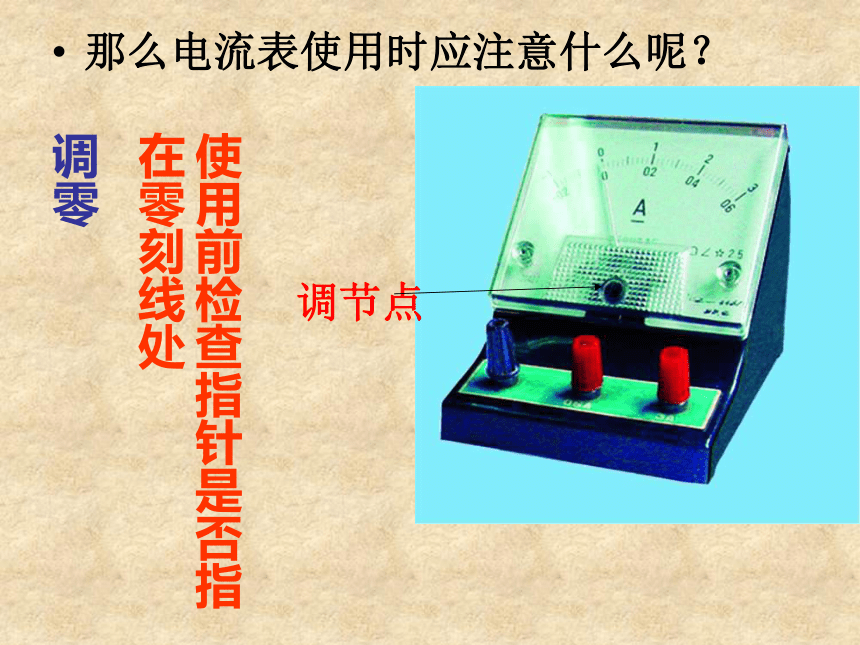

4、读数时应该读哪一排数字？那么电流表使用时应注意什么呢？
使用前检查指针是否指在零刻线处
调零调节点电流表的使用规则1．电流“+”入“-”出√ 电流从“+” 接线柱流入
.电流从“-” 接线柱流出2.被测电流不要超过电流表的量程.电流表的使用规则 在不能预先估计被测电流大小的情况下，先选择大量程，再用开关试触，看看指针的偏转是否在量程之内。若大于0.6A就用3接线柱；若小于0.6A则换用0.6接线柱。 3．电流表应和被测的用电器串联.电流表的使用规则 3．电流表应和被测的用电器串联.电流表的使用规则测量通过灯 的电流时电流表的接法4.绝对不允许将电流表直接接到电源的两极上.电流表的使用规则×(否则电流表将很快烧坏)× 绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则！
电流表将很快烧坏×总结以上内容可知电流表在使用时应遵守如下几条规则：
一、电流必须从“+”接线柱流入，从“-”接线柱流出电流表。
二、所测电流不要超过电流表的量程。（注意：如果预先不知道所测电流的大小，要用“试触法”试触选择合适的量程）
三、电流表必须和被测用电器串联。
四、任何情况下都不能使电流表直接连到电源的两极上。
下面电流表的接法有无错误?思考： 导线与电流表的正负接线柱接反了。 电流表的指针反转了。 把两根导线与电流表连接的线头调换。现象： 原因： 处理：×√下面电流表的接法有无错误?思考： 电流表的指针超出最右端刻度。 被测电流超过了电流表的量程。（所选电流表的量程太小或所测电流太大） 把与“0.6 ”接线柱连接的导线线头改接至“3 ”接线柱。×√ 现象：原因：处理：下面我们练习一下电流表的读数
1、电流和电流的单位 A
2、电流表的使用 检查指针是否指零
1．“十”、“一”接线性的接法要正确（使电流从“+”接线柱流入，从“-”接线柱流出）
2.被测电流不要超过电流表的量程
3、电流表应串联在被测电路中
4、绝对不允许将电流表直接接到电源的两极上
本节小结B 1.小明用电流表测电流的实验中，记录的测量结果是2.1A，小锋发现他的测量结果是以0.6A的量程来测量，而读数时却按3A的量程读数，则小明的实际测量值应为（ ）。
A. 2.1A B. 0.42A C. 2.12A D. 0.6A检测： 2.连接下面的实物图，使小灯泡能够发光并且电流表能够测出流过的电流(估计为0.1～0.3A)。×√3.下面图中电流表的读数各是多少?0.32A0.56A1.4A检测：测量通过小灯
泡的电流时
电流表的接法要测量某一部分电路中的电流，必须把电流表串联在这部分电路里测量L1支路
中电流时，
电流表的接法测量L2支路
中电流时,
电流表的接法 绝对不允许不经过用电器而把电流表直接接到电源的两极上，否则！
电流表将很快烧坏×
