沪科版八年级物理4.2平面镜成像同步练习（含部分答案）

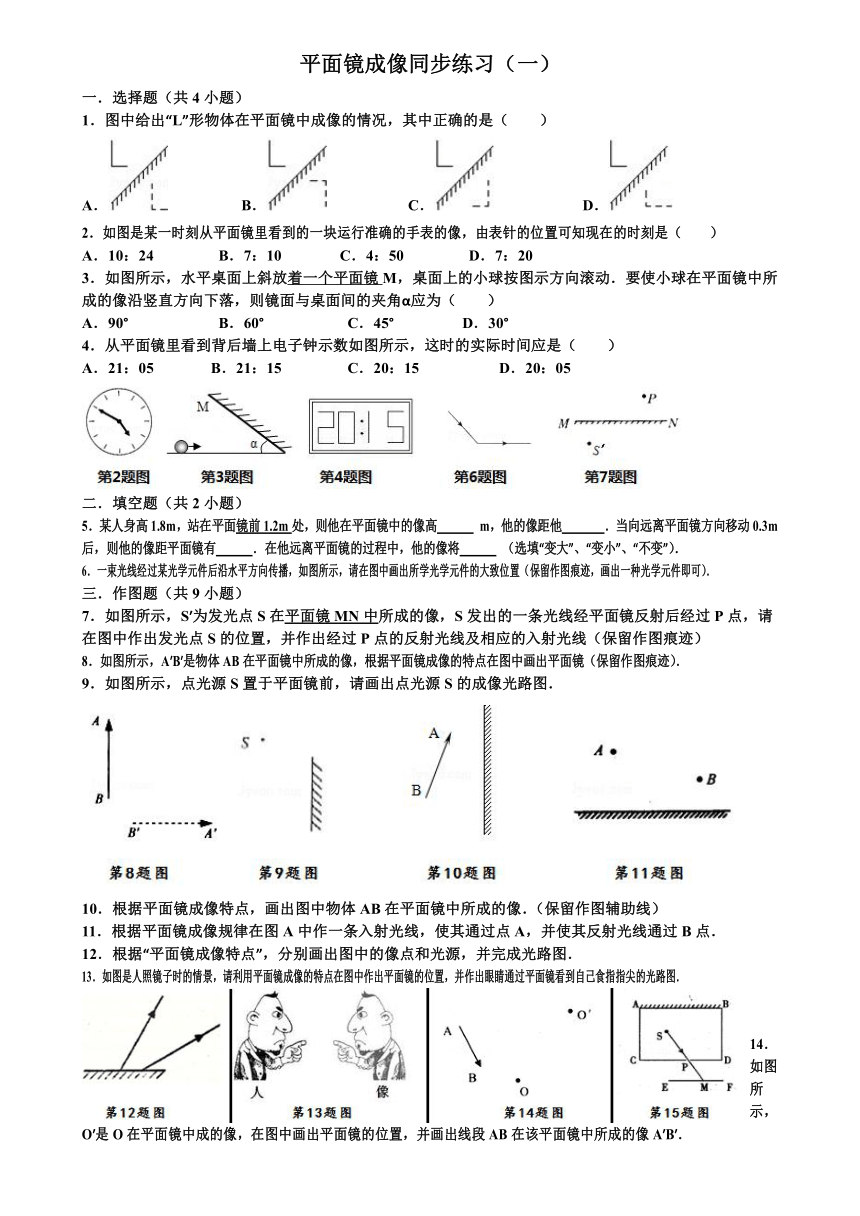

平面镜成像同步练习（一）
一．选择题（共4小题）
1．图中给出“L”形物体在平面镜中成像的情况，其中正确的是（　　）
A．
B．
C．
D．
2．如图是某一时刻从平面镜里看到的一块运行准确的手表的像，由表针的位置可知现在的时刻是（　　）
A．10：24
B．7：10
C．4：50
D．7：20
3．如图所示，水平桌面上斜放着一个平面镜
( http: / / www.21cnjy.com )M，桌面上的小球按图示方向滚动．要使小球在平面镜中所成的像沿竖直方向下落，则镜面与桌面间的夹角α应为（　　）
A．90°
B．60°
C．45°
D．30°
4．从平面镜里看到背后墙上电子钟示数如图所示，这时的实际时间应是（　　）
A．21：05
B．21：15
C．20：15
D．20：05
( http: / / www.21cnjy.com )　
二．填空题（共2小题）
5．某人身高1.8m，站在平面镜前1.2m
( http: / / www.21cnjy.com )处，则他在平面镜中的像高　　
m，他的像距他　
　．当向远离平面镜方向移动0.3m后，则他的像距平面镜有　
　．在他远离平面镜的过程中，他的像将　
　
（选填“变大”、“变小”、“不变”）．
6．一束光线经过某光学元件后沿水平方向传播，如图所示，请在图中画出所学光学元件的大致位置（保留作图痕迹，画出一种光学元件即可）．
三．作图题（共9小题）
7．如图所示，S′为发光点S在平面镜MN中
( http: / / www.21cnjy.com )所成的像，S发出的一条光线经平面镜反射后经过P点，请在图中作出发光点S的位置，并作出经过P点的反射光线及相应的入射光线（保留作图痕迹）
8．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）．
9．如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图．
( http: / / www.21cnjy.com )
10．根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）
11．根据平面镜成像规律在图A中作一条入射光线，使其通过点A，并使其反射光线通过B点．
12．根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图．
13．如图是人照镜子时的情景，请利用平面镜成像的特点在图中作出平面镜的位置，并作出眼睛通过平面镜看到自己食指指尖的光路图．
14．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中所成的像A′B′．
15．如图所示，ABCD是
( http: / / www.21cnjy.com )一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点．图中已经画出了一个亮点M及其光路，请把另一个亮点N及其光路图画出来．
四．解答题（共4小题）
16．探究“平面镜成像”的实验装置如图．
（1）选择玻璃板代替平面镜进行实验的目的是　
　．
（2）在玻璃板后放一光屏，无论怎样移动光屏，均不能接收到蜡烛的像，这说明平面镜所成的像是　
　像.
（3）将蜡烛逐渐靠近玻璃板．像的大小会　
　（选填“变大“、“变小”或“不变”）．
17．学面镜成像的特点后，小华和小虎作了进一步的观察和研究．
（1）他们分别代表物和像模拟平面镜成像，若小华向右转，小虎应向　　转．
（2）小华走近办公楼的自动感应门时，门自动平移打开，则他在玻璃门中的像将　　（填“随”或“不随”）门平移．
（3）傍晚，小虎在河边看到的夕阳在水中的倒影是等大的　　像，这是由于光在平静的水面上发生了　　反射．
18．小红和同学在探究平面镜成像的特点时，在水平桌面上用玻璃板、两支相同的蜡烛、白纸、刻度尺等器材探究平面镜成像的特点．
（1）用平板玻璃代替平面镜做实验，其好处是：　　，玻璃板应该　　放置在水平桌面上．
（2）小红经过仔细观察，通过玻璃板看到
( http: / / www.21cnjy.com )了同一支蜡烛的两个挨得很近的像，产生这种现象的原因是　　．解决上面的问题后，蜡烛B与蜡烛A的像能够完全重合，说明　
　．
（3）图乙是他们经过三次实验后，在
( http: / / www.21cnjy.com )白纸上记录的像与物对应点的位置．他们下一步应该怎样利用和处理这张“白纸”上的信息得出实验结论．　
　．
（4）做完一次实验后，小红让蜡烛靠
( http: / / www.21cnjy.com 面镜重做实验，此时像的位置　
　平面镜（填“远离”或“靠近”），像的大小　
　（填“变大”、“变小”或“不变”）．
19．如图所示，将茶色玻璃板作为平面镜竖直放
( http: / / www.21cnjy.com )置在一张方格纸上，并准备了两个相同的棋子A和B、刻度尺、铅笔、白卡片等，用来探究棋子A在平面镜中成像的特点．
（1）平面镜成像的原理是　
　．
（2）组装好实验装置，把棋
( http: / / www.21cnjy.com )子A放在玻璃板的前面，将棋子B放在玻璃板后面移动，人眼一直在棋子A这一侧透过玻璃板观察，直到棋子B看上去跟棋子A的像完全重合，这样做的目的一是：便于确定像的位置；二是：　
　．
（3）小明想探究平面镜所
( http: / / www.21cnjy.com )成的是实像还是虚像．他移去棋子B，将一张白卡片竖直放置在棋子B原来的位置上，在棋子A这一侧透过玻璃板观察，发现白屏上　
　（选填“有”或“没有”）像．根据此现象　
　（选填“能”或“不能”）判断平面镜成像的性质．
　
平面镜成像同步练习（一）
参考答案
　
一．选择题（共4小题）
1．D；2．B；3．C；4．A；
　
二．填空题（共2小题）
5．1.8；2.4m；1.5m；不变；6．　　　；
　
三．作图题（共9小题）
7．　　　；8．　　　；9．　　　；10．　　　；11．　　　；12．　　　；13．　　　；14．　　　；15．　　　；
　
四．解答题（共4小题）
16．确定像的位置；虚；不变；17．左
( http: / / www.21cnjy.com )；不随；虚；镜面；18．便于准确确定像的位置；竖直；玻璃板较厚，前后两个表面各成一个像；像与物体大小相等；连接像与物的对应点，判断连线与镜面是否垂直，分别测量两点到镜面的距离；靠近；不变；19．光的反射；比较物像大小关系；有；不能；
