第二章 恒定电流导体的电阻电学实验复习(二)

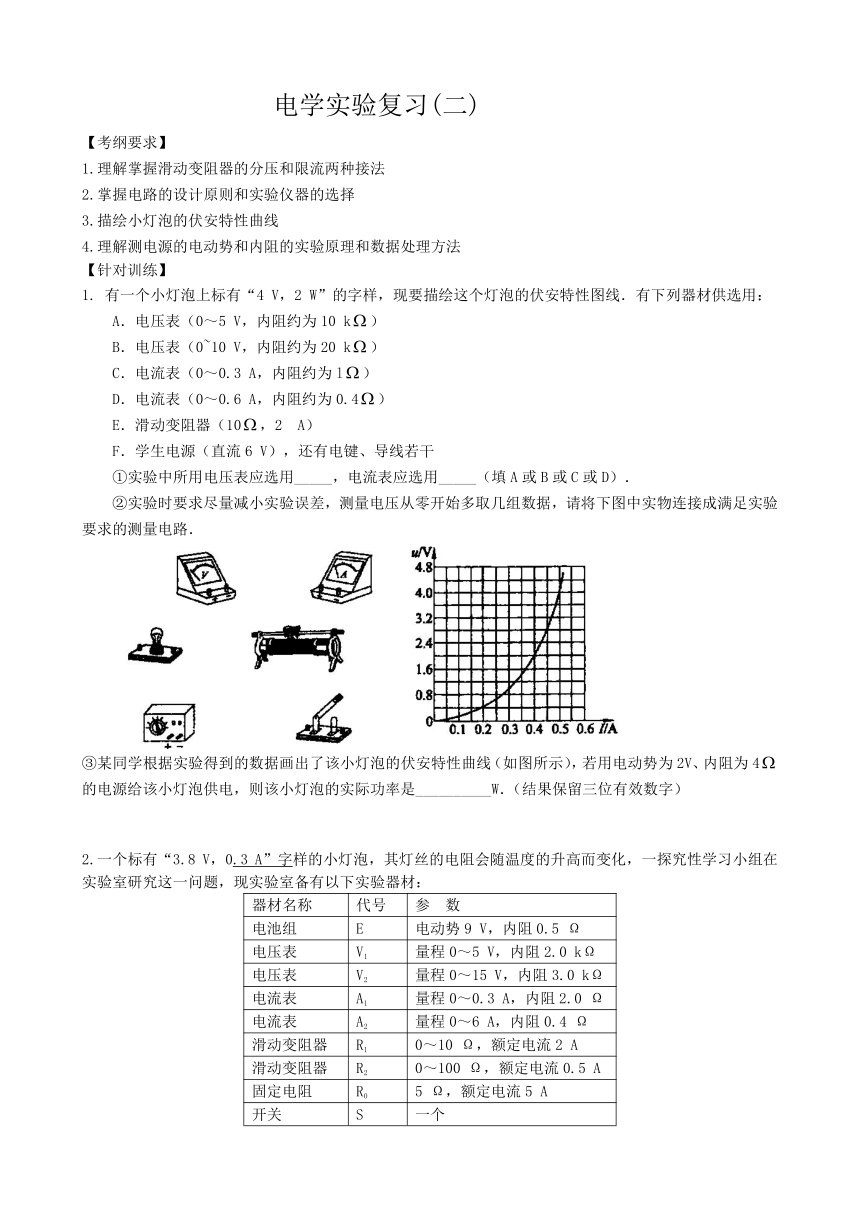

电学实验复习(二)
【考纲要求】
1.理解掌握滑动变阻器的分压和限流两种接法
2.掌握电路的设计原则和实验仪器的选择
3.描绘小灯泡的伏安特性曲线
4.理解测电源的电动势和内阻的实验原理和数据处理方法
【针对训练】
1.
有一个小灯泡上标有“4
V，2
W”的字样，现要描绘这个灯泡的伏安特性图线．有下列器材供选用：
A．电压表（0～5
V，内阻约为10
k）
B．电压表（0~10
V，内阻约为20
k）
C．电流表（0～0.3
A，内阻约为l）
D．电流表（0～0.6
A，内阻约为0.4）
E．滑动变阻器（10，2
A）
F．学生电源（直流6
V），还有电键、导线若干
①实验中所用电压表应选用_____，电流表应选用_____（填A或B或C或D）．
②实验时要求尽量减小实验误差，测量电压从零开始多取几组数据，请将下图中实物连接成满足实验要求的测量电路．
③某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线（如图所示），若用电动势为2V、内阻为4的电源给该小灯泡供电，则该小灯泡的实际功率是__________W．（结果保留三位有效数字）
2.一个标有“3.8
V，0.3
A”字
( http: / / www.21cnjy.com )样的小灯泡，其灯丝的电阻会随温度的升高而变化，一探究性学习小组在实验室研究这一问题，现实验室备有以下实验器材：
器材名称
代号
参　数
电池组
E
电动势9
V，内阻0.5
Ω
电压表
V1
量程0～5
V，内阻2.0
kΩ
电压表
V2
量程0～15
V，内阻3.0
kΩ
电流表
A1
量程0～0.3
A，内阻2.0
Ω
电流表
A2
量程0～6
A，内阻0.4
Ω
滑动变阻器
R1
0～10
Ω，额定电流2
A
滑动变阻器
R2
0～100
Ω，额定电流0.5
A
固定电阻
R0
5
Ω，额定电流5
A
开关
S
一个
导线
M
若干
实验时要求测量范围尽可能大，且要求灯泡上的电压从0开始调节，测量结果尽可能准确。
（1）现在有如图所示的a、b、c、d四个电路，其中可选用的电路有________。
（2）在实验中，应当选用的实验器材有电压表________，电流表________，滑动变阻器________。（填器材名称代号）
（3）该小组某同学通过实验描绘出小灯泡的I
( http: / / www.21cnjy.com )－U图线，如图所示，试根据图线中给出的数据，求出小灯泡在工作点A和B的电阻值分别为________、________。
3．在“描绘小电珠的伏安特性曲线”实验中，用导线a、b、c、d、e、f、g和h按下图所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．闭合开关后：
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
(1)若不管怎样调节滑动变阻器，小电珠亮度能发生变化，但电压表、电流表的示数总不能为零，则可能是________导线断路．
(2)某同学测出电源和小电珠的U－I图线如图所示，将小电珠和电阻R串联后接到电源上，要使电路中电流为1.0
A，则R＝________Ω.
(3)某同学在实验中还测出a、b、c三种元件的伏安特性曲线分别如下图所示中的(a)、(b)、(c)，下列说法正确的是(　
　)
( http: / / www.21cnjy.com )
A．a可以作为标准电阻使用
B．b能作为标准电阻使用
C．b的阻值随电压升高而减小
D．c的阻值随电压升高而增大
4.
小明要测定一电源的电动势E和内电阻r
( http: / / www.21cnjy.com )，实验器材有：一只DIS电流传感器(可视为理想电流表，测得的电流用I表示)，一只电阻箱(阻值用R表示)，一只开关和导线若干．该同学设计了如图甲所示的电路进行实验和采集数据．
甲　　　　　　　　乙
丙
(1)小明设计该实验的原理表达式是________(用E、r、I、R表示)；
(2)小明在闭合开关之前，
( http: / / www.21cnjy.com )应先将电阻箱阻值调至________(选填“最大值”、“最小值”或“任意值”)，在实验过程中，将电阻箱调至图乙所示位置，则此时电阻箱接入电路的阻值为________Ω；
(3)小明根据实验采集到的数据作出如图
( http: / / www.21cnjy.com )丙所示的—R图象，则由图象求得，该电源的电动势E＝________V，内阻r＝________Ω(结果均保留两位有效数字)．
5．利用电流表和电压表测定一节干电池的电动势和内电阻．要求尽量减少实验误差．
(1)应该选择的实验电路是图1中的________(选填“甲”或“乙”)
(2)现有电流表(0～0.6
A)、开关和导线若干，以及以下器材：
A．电压表(0～15
V)
B．电压表(0～3
V)
C．滑动变阻器(0～50
Ω)
D．滑动变阻器(0～500
Ω)
实验中电压表应选用________，滑动变阻器应选用________；(选填相应器材前的字母)
(3)某同学记录的6组数据如下表所示，其中5组数据的对应点已经标在图2的坐标纸上，请标出余下一组数据的对应点，并画出U－I图线．
序号
1
2
3
4
5
6
电压U(V)
1.45
1.40
1.30
1.25
1.20
1.10
电流I(A)
0.060
0.120
0.240
0.260
0.360
0.480
(4)根据(3)中所画图线可得出干电池的电动势E＝________V，内电阻r＝________Ω.
(5)实验中，随着滑动变阻器滑片的
( http: / / www.21cnjy.com )移动，电压表的示数U及干电池的输出功率P都会发生变化．图3的各示意图中正确反映P－U关系的是________．
