人教版九年级第十六章第4节变阻器练习(含答案)

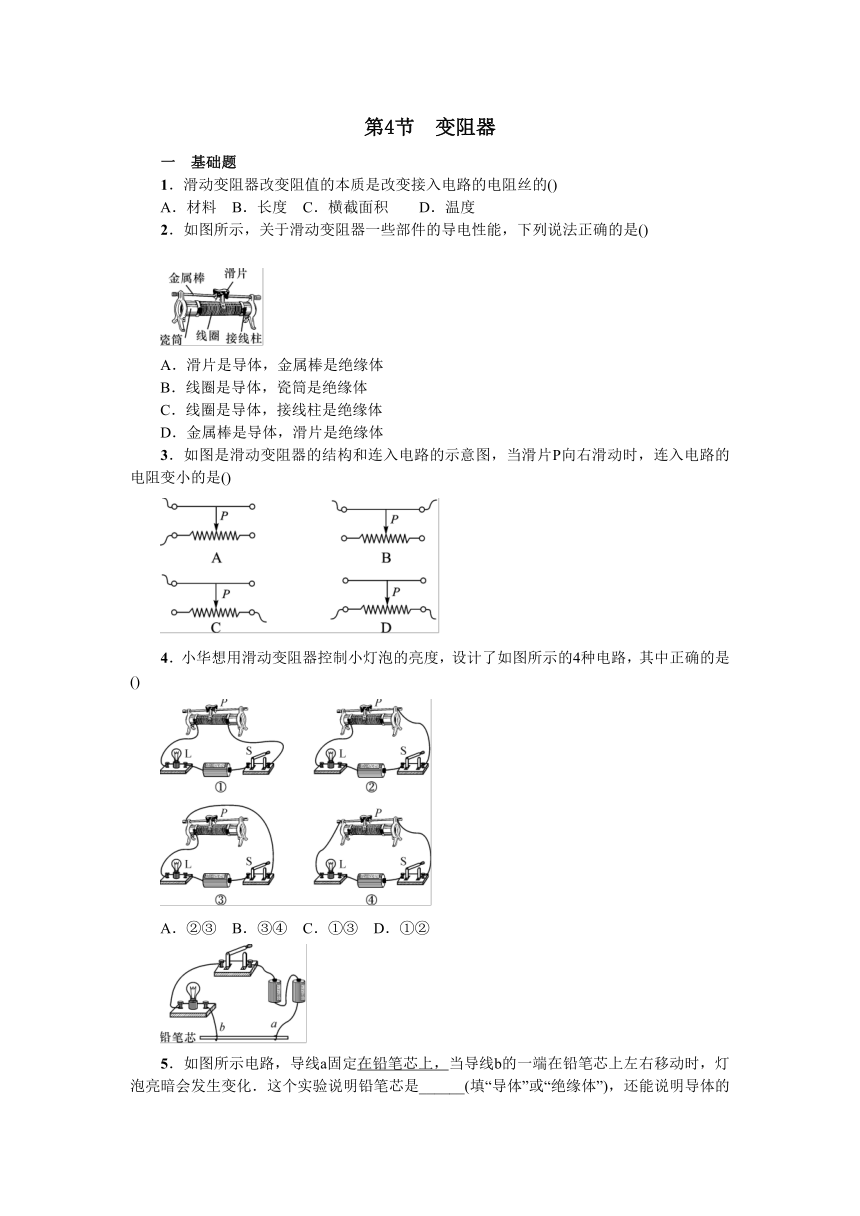

第4节
变阻器
一　基础题
1．滑动变阻器改变阻值的本质是改变接入电路的电阻丝的()
A．材料
B．长度
C．横截面积
　D．温度
2．如图所示，关于滑动变阻器一些部件的导电性能，下列说法正确的是()
( http: / / www.21cnjy.com / )
A．滑片是导体，金属棒是绝缘体
B．线圈是导体，瓷筒是绝缘体
C．线圈是导体，接线柱是绝缘体
D．金属棒是导体，滑片是绝缘体
3．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是()
( http: / / www.21cnjy.com / )
4．小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是()
( http: / / www.21cnjy.com / )
A．②③
B．③④
C．①③
D．①②
( http: / / www.21cnjy.com / )
5．如图所示电路，导线a固定在铅笔芯上，
( http: / / www.21cnjy.com )当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化．这个实验说明铅笔芯是______(填“导体”或“绝缘体”)，还能说明导体的电阻与________有关．受此启发，人们制造了一种可以改变电阻的元件，叫做______________．

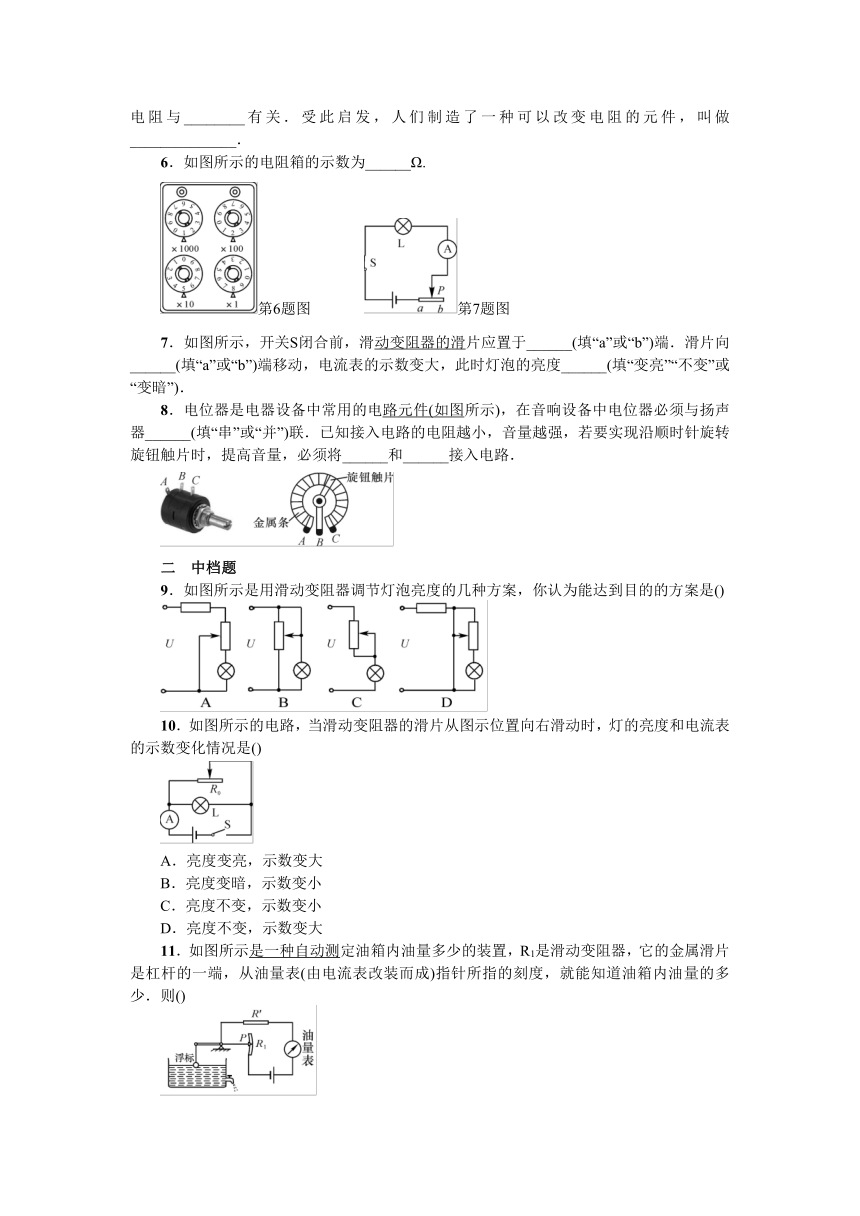

6．如图所示的电阻箱的示数为______Ω.
( http: / / www.21cnjy.com / )第6题图
　　　
( http: / / www.21cnjy.com / )第7题图
7．如图所示，开关S闭合前，滑动变阻器的滑
( http: / / www.21cnjy.com )片应置于______(填“a”或“b”)端．滑片向______(填“a”或“b”)端移动，电流表的示数变大，此时灯泡的亮度______(填“变亮”“不变”或“变暗”)．
8．电位器是电器设备中常用的电路元件(如图
( http: / / www.21cnjy.com )所示)，在音响设备中电位器必须与扬声器______(填“串”或“并”)联．已知接入电路的电阻越小，音量越强，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将______和______接入电路．
( http: / / www.21cnjy.com / )
二　中档题
9．如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为能达到目的的方案是()
( http: / / www.21cnjy.com / )
10．如图所示的电路，当滑动变阻器的滑片从图示位置向右滑动时，灯的亮度和电流表的示数变化情况是()
( http: / / www.21cnjy.com / )
A．亮度变亮，示数变大
B．亮度变暗，示数变小
C．亮度不变，示数变小
D．亮度不变，示数变大
11．如图所示是一种自动测
( http: / / www.21cnjy.com )定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就能知道油箱内油量的多少．则()
( http: / / www.21cnjy.com / )
A．油量增加，R1的电阻值增大，油量表指针偏转变小
B．油量增加，R1的电阻值减小，油量表指针偏转变大
C．油量减少，R1的电阻值增大，油量表指针偏转变大
D．油量减少，R1的电阻值减小，油量表指针偏转变小
( http: / / www.21cnjy.com / )
12．如图所示，是大型电子地磅的电路图
( http: / / www.21cnjy.com )．当称重物时，在压力作用下滑片P向______端滑动，变阻器连入电路的电阻______(填“变大”“不变”或“变小”，下同)，电流表(重量表)的示数将______．
13．在如图所示的电路中，有两根导
( http: / / www.21cnjy.com )线尚未连接，请用笔画线代替导线补上．补上后要求：①电压表测小灯泡两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮．
( http: / / www.21cnjy.com / )　
14．如图为“用滑动变阻器改变电流”的实验．
( http: / / www.21cnjy.com / )
(1)在闭合开关前，滑片P应移动到最______(填“左”或“右”)端．
(2)滑片向A端滑动时，小灯泡______(填“变亮”“变暗”或“不变”)
(3)开始实验后，如果甲同学发现无
( http: / / www.21cnjy.com )论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是__________________________________________________________．
三
拓展题
15．小明想设计一个能粗略测量水流速度大小的
( http: / / www.21cnjy.com )测定仪．他找来如图所示的器材：铅球P系在细金属丝下，悬挂在O点，BC为水平方向固定的一根粗细均匀的金属丝，C端在O点正下方，BC与细金属丝接触良好，接触点为D(不计摩擦和细金属丝的电阻)，L为灯泡．他想达到如下目的：水不流动时，灯L亮度最暗，随着水流速度的加快，P向左摆动幅度加大，灯L亮度增加．请你替他连接好电路．如果要进一步提高装置反映水流快慢的性能，可采取什么方法？
( http: / / www.21cnjy.com / )
参考答案
基础题
1．B　2.B　3.C　4.A　5.导体　导体长度　滑动变阻器　6.1
258　7.b　a　变亮　8.串　B　C
中档题
9．C　10.C　11.B　12.下　变小　变大
　13.解：
( http: / / www.21cnjy.com / )
　14.(1)左　(2)变暗　(3)滑动变阻器接入的是下面两个接线柱
拓展题
15．解：如图所示，可将灯泡换成电流表.
( http: / / www.21cnjy.com / )
