第4节 光的折射同步练习（带解析）

第4节 光的折射（带解析）
一、选择题
1.画中人出现了错误判断，四幅图中，能正确说明产生这一现象原因的光路图是
A B C D
2.如图所示，是我们从水面上方看到的筷子斜插入水中的情况，其中正确的是（ ）
A． B． C． D．
3.下图中，光从空气斜射入玻璃的光路图正确的是（ ）

A B C D
4.如图所示，有一束光斜射入盛水的容器中，在容器底形成一个光斑，保持入射光路不变，慢慢放出容器中的水，则容器底的光斑将（ ）21教育名师原创作品
A．向右移动 B．保持不动 C．向左移动 D．无法确定
5.光斜射到放在空气中的玻璃砖上，在上、下两个相互平行的表面发生折射，下列关于光传播的四张光路图A、B、C、D中正确的是（ ）21·世纪*教育网

A B C D
6.当光从一种介质射向另一种介质时，下列说法中正确的是（ ）
A．一定会发生偏折
B．发生折射时，折射角一定小于入射角
C．反射和折射不会同时发生
D．只要光进入另一种介质，速度就一定改变
7.小明在东钱湖畔看到：船儿在水面荡漾，鱼儿在白云中穿梭，青山在水中摇曳．小明看到的景物中，由于光的折射形成的是（ ）2·1·c·n·j·y
A．船儿 B．鱼儿 C．白云 D．青山
二、填空题
8.放在水中的筷子，在水中的部分看起来向 弯折（填“上”或“下”），这是由于光的 形成的．
9.当光线从水中斜射入空气中，光速将 ．（选填变快、变慢或不变）；筷子斜插入水碗中，在水面外斜着看去，水中的那部分变得向 弯折；岸上的人看见水中的鱼的位置比实际位置偏 ，这是因为光从 中斜射入 中时发生了折射．
10.如图所示，小华同学用一只新买的激光笔照射水面，在竖直白墙上出现两个红点A和B，现在保持入射点O的位置不变，欲使A点下移至A′，应使入射光线MO绕着点O沿 方向转动；现在保持入射光线不变，欲使B点下移至B′，应使水面 ．（选填“上升”或“下降”）【来源：21·世纪·教育·网】
11.生活、生产中常用到光学知识：在开凿大山隧道中，用激光引导掘进机掘进方向，是利用了 ；有时人们把电视机遥控器的红外线发射窗，对着电视机对面墙壁发射，也能控制电视机，这是利用了光的 现象；有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到，这是利用了光的 现象．
三、实验题
12.小敏学习了“光的折射”后，想知道光进入不同介质时，弯曲程度是否相同（折射角是否相等），如不同，弯曲程度与什么因素有关.老师帮她设计了下面的实验：
用一厚玻璃缸盛一定量的水，让一激光手电筒射出的光束从空 气中斜射入水中，从水中再进入玻璃，然后再进入空气中，其光路图如图所示.小敏还上网查出了一些介质的其他参数，如下表：
物 质
空气
水
玻璃
植物油
密度（kg/m3）
1.29
1000
930
速度（m/s）
3×108
2.25×108
2×108
（1）分析光路图，可知：光线进入不同介质中偏折程度 （选填“相同”或“不同”）.
（2）分析表中数据猜想：光在植物油中的传播速度比在水中的传播速度 （选填“快”或“慢”）.21世纪教育网版权所有
（3）光由传播速度大的物质斜射入传播速度小的物质中时，折射角 （选填“大于”或“小于”）入射角.www.21-cn-jy.com
【中考大练兵】

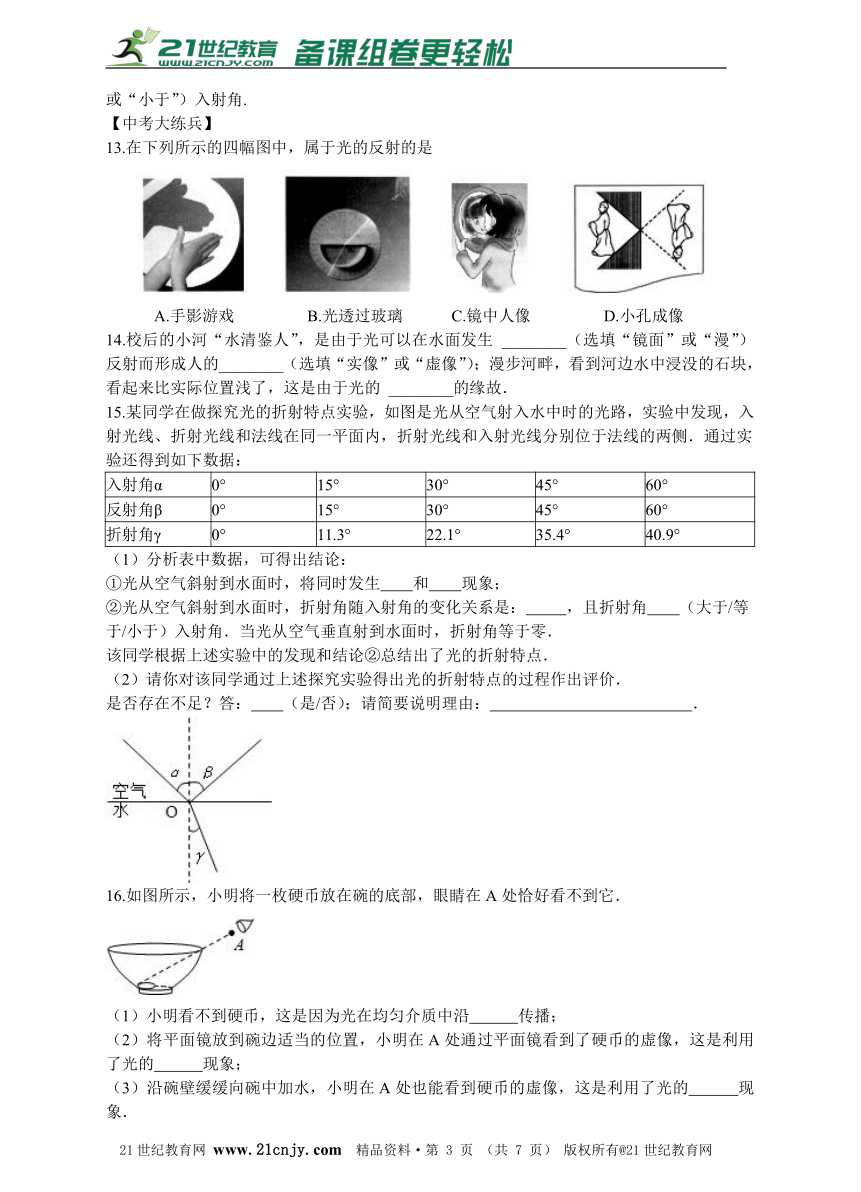

13.在下列所示的四幅图中，属于光的反射的是

A.手影游戏 B.光透过玻璃 C.镜中人像 D.小孔成像
14.校后的小河“水清鉴人”，是由于光可以在水面发生 ________（选填“镜面”或“漫”）反射而形成人的________（选填“实像”或“虚像”）；漫步河畔，看到河边水中浸没的石块，看起来比实际位置浅了，这是由于光的 ________的缘故．　　21*cnjy*com
15.某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧．通过实验还得到如下数据：【版权所有：21教育】
入射角α
0°
15°
30°
45°
60°
反射角β
0°
15°
30°
45°
60°
折射角γ
0°
11.3°
22.1°
35.4°
40.9°
（1）分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生 和 现象；
②光从空气斜射到水面时，折射角随入射角的变化关系是： ，且折射角 （大于/等于/小于）入射角．当光从空气垂直射到水面时，折射角等于零．21cnjy.com
该同学根据上述实验中的发现和结论②总结出了光的折射特点．
（2）请你对该同学通过上述探究实验得出光的折射特点的过程作出评价．
是否存在不足？答： （是/否）；请简要说明理由： ．
16.如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它．
（1）小明看不到硬币，这是因为光在均匀介质中沿 传播；
（2）将平面镜放到碗边适当的位置，小明在A处通过平面镜看到了硬币的虚像，这是利用了光的 现象；【来源：21cnj*y.co*m】
（3）沿碗壁缓缓向碗中加水，小明在A处也能看到硬币的虚像，这是利用了光的 现象．
参考答案及解析
1.D
【解析】站在岸上的人看到池底变浅，是由于池底的反射光线射向水和空气的界面时，发生折射的原因，折射光线远离法线，折射角大于入射角，折射光线射入人眼，人眼逆着这条折B、光线从空气斜射玻璃水中，折射光线与入射光线分居法线两侧；而图中折射光线与入射光线分居法线同侧，故本选项错误
C、当光从空气斜射入玻璃里中时，折射光线向法线方向偏折，而图中传播方向不改变，故本选项错误．
D、光线从空气斜射玻璃水中，折射角小于入射角，所以折射光线要靠近法线．所以本选项符合题意．
4.C
【解析】解答此题应掌握：光发生折射时的规律：光从空气斜射入其它透明介质时，折射光线会靠近法线．当打开阀门，容器里的水逐渐流出的过程中，但入射点逐渐降低且向左移动，折射光线照射在容器底的光斑会逐渐向左移动．2-1-c-n-j-y
解：当水位在a时，一束光线斜射入盛水的容器中，由光的折射定律可知，在容器底部形成一个光斑在P点，当打开阀门，容器里的水逐渐流出的过程中，但入射点逐渐降低到b时，由光的折射定律可知，在容器底部形成的光斑在P′点，所以在水逐渐流出的过程中，光斑将向左移动，如图所示：21*cnjy*com
5.B
【解析】光由空气通过玻璃砖要发生两次折射，第一次由空气斜射进入玻璃砖，第二次由玻璃砖斜射再进入空气，两次均符合折射定律．
解：当光从空气斜射入玻璃时，根据光的折射规律可知，折射角小于入射角，所以折射光线比入射光线更靠近法线；当光线从玻璃斜射入空气中时，折射角大于入射角，所以折射光线相对于入射光线要远离法线．
6.D
【解析】解：A、光从一种介质斜射入另一种介质时，传播方向会发生变化，当垂直入射时，传播方向不改变，故A错误；
B、当光从其他介质斜射入空气，折射角大于入射角，故B错误；
C、光线斜射在水面上时，同时发生折射和反射，故C错误；
D、当光从一种介质射向另一种介质时，速度一定改变，因为波速是由介质决定的，故D正确．
7.B
【解析】解：青山、白云在水中的倒影属于平面镜成像，是由光的反射形成的．
我们看到船儿在水面荡漾是因为小船反射的光线进入我们的眼睛．
我们看到水中的鱼，其实看到的是鱼的虚像，是由光的折射形成的，综上所述由于光的折射形成的是选项B．
8.上；折射
如图所示：
现保持入射点O的位置不变，欲使光点A下移至A′处，则反射光线偏离法线，反射角增大，根据反射角等于入射角，则入射角也需增大，故使入射光线绕着O点沿顺时针方向转动．
（2）由于入射光线不变，即入射角不变，则折射也不发生改变，因此过B′点做OB的平行线即为光点下移的折射光线，如图所示：21教育网
显然入射光线不变，欲使B点下移至B′，水面需上升．
11.直线传播；反射；折射
【解析】（1）利用光的直线传播可以引导掘进机掘进方向是直的；（2）遥控器发射的红外线遇到墙壁会反射．（3）光从水中射入了空气中时，光发生折射，所看到的虚像总在实际物体的上方，所以叉鱼时要瞄准鱼的下方；21·cn·jy·com
解：用激光引导掘进机掘进方向，是利用了光沿直线传播；遥控器的红外线发射窗正对电视机对面墙壁发射，光线射到墙壁上又反射回来也能控制电视机，属于光的反射现象．
光从水中射入了空气中折射时，眼睛看到的都是物体的虚像，在物体的上方，所以叉鱼时要瞄准像的下方，这是利用了光的折射现象；
12. （1）不同 （2）快 （3）小于
15.（1）①反射；折射；②折射角随入射角的增大而增大；小于；（2）是；五次实验数据可以，但没有换用其他透明介质做此实验．
【解析】解：（1）①光从空气斜射到水面时，将同时发生反射和折射现象；②由表中数据可知，光从空气斜射到水面时，当入射角不断增大时，折射角也随之增大，故折射角随入射角的变化关系是：折射角随入射角的增大而增大，且折射角小于入射角．当光从空气垂直射到水面时，折射角等于零．【出处：21教育名师】
（2）评价：存在不足，应该换用其他透明介质再做此实验，这样得出的结论将更具有普遍性．
16.（1）直线；（2）反射；（3）折射．
【解析】解：（1）小明看不到硬币，是由于碗的边缘部分挡住了来自硬币的光线，光线进入不到眼睛，所以眼睛看不到硬币，这说明了光在均匀介质中是沿直线传播的；
（2）来自硬币的光经过平面镜会发生反射，反射光线进入人眼，人眼逆着反射光线看去，感觉光线好像是从镜子的后面射来的，这便是硬币的虚像（虚像是反射光线反向延长线的交点），所以小明通过平面镜看到了硬币的虚像，这是利用了光的反射现象；www-2-1-cnjy-com
（3）当沿碗壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），所以小明在A处也能看到硬币的虚像，这是利用了光的折射现象．
