人教版初中物理第十六章第二节串并联电路电压规律课件含flash（32张）

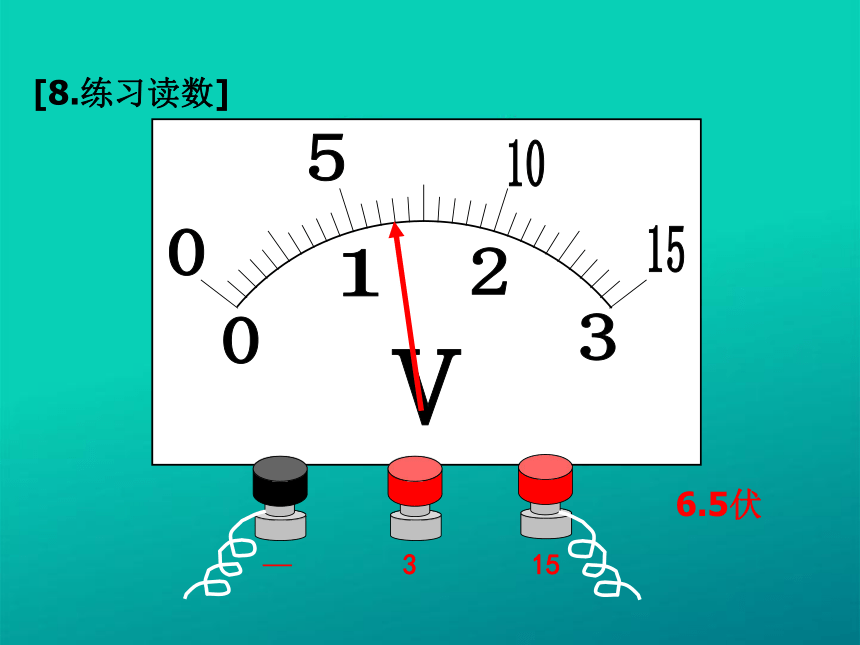

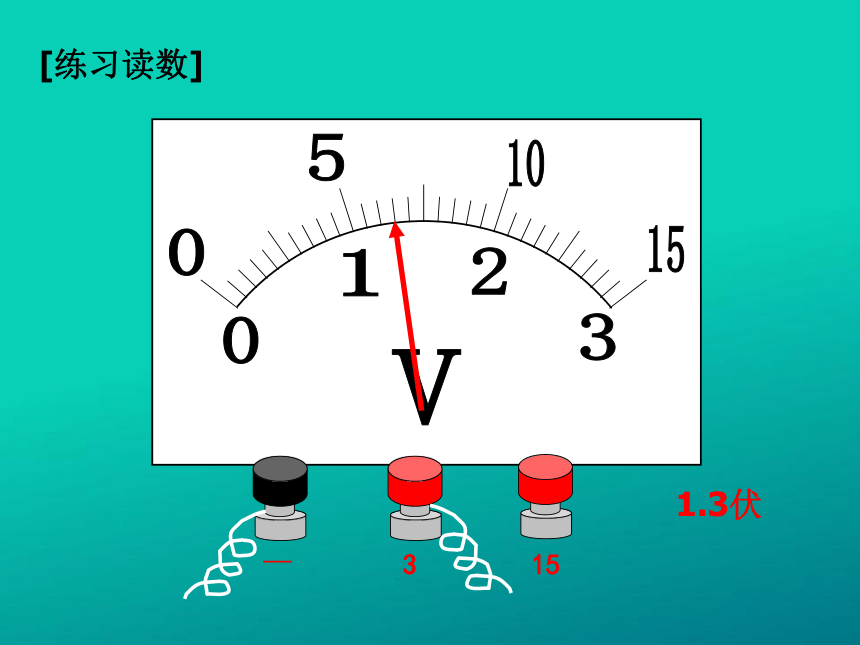

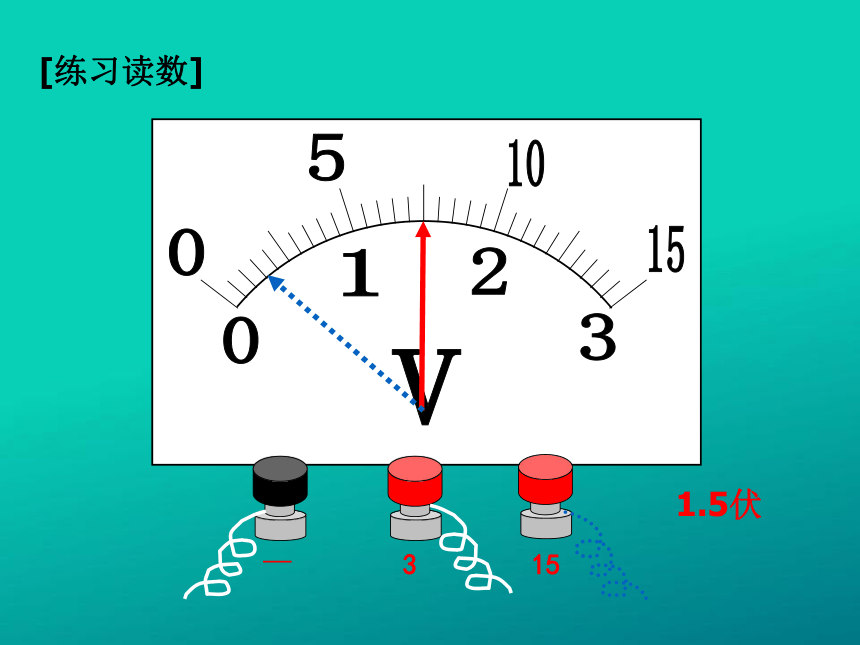

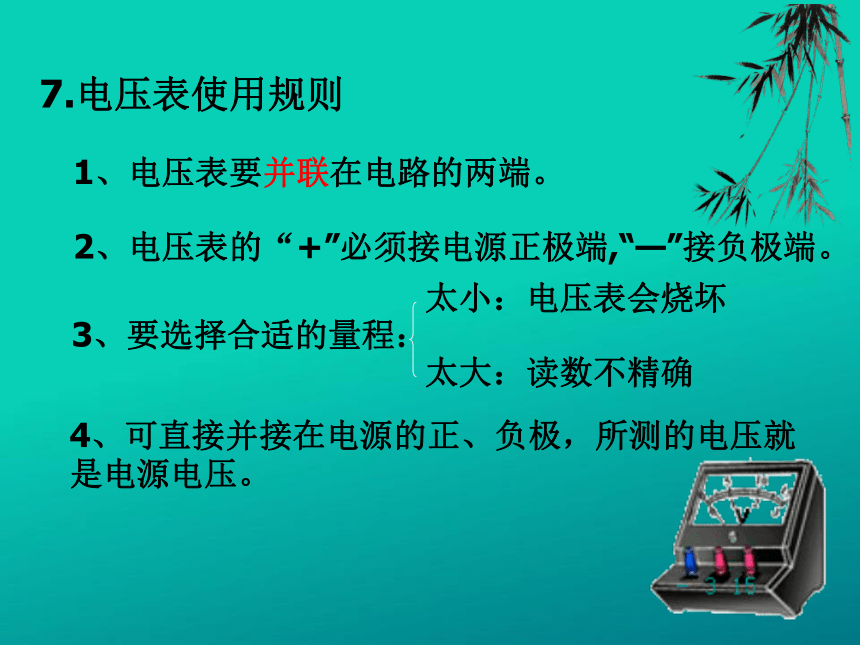

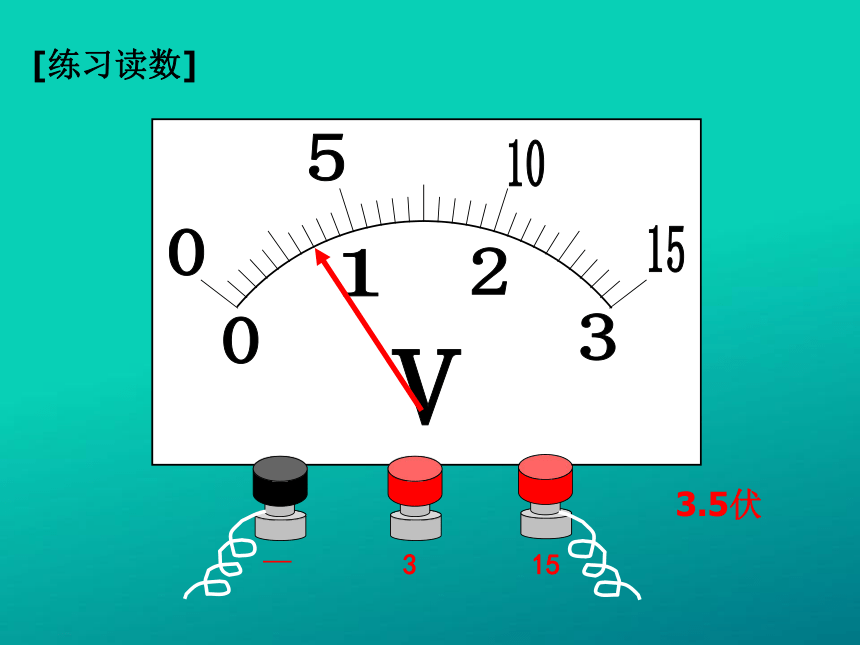

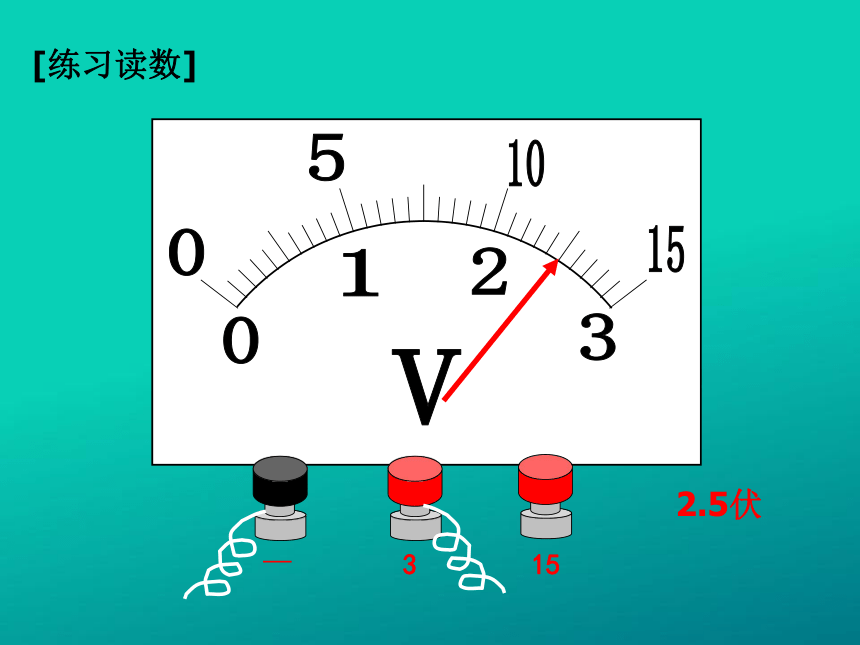

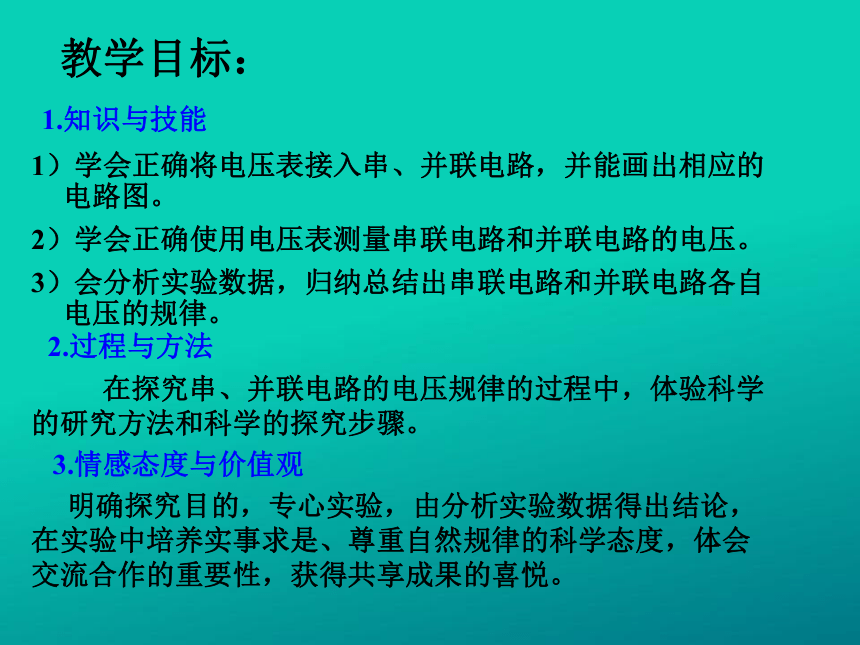

课件32张PPT。第十六章电压 电阻第二节串、并联电路中电压的规律[课前复习]1、电压的作用是 . 2、电压的符号是 . 在国际单位制中，它的单位是_____, 用符号____来表示.3、一节干电池的电压为____伏。4、家庭正常照明电路的电压是______伏. 5、人体的安全电压应不高于_____伏. 6、一节铅蓄电池的电压为____伏。 使自由电荷定向移动形成电流U伏特V1.52203627.电压表使用规则1、电压表要并联在电路的两端。2、电压表的“+”必须接电源正极端,“—”接负极端。3、要选择合适的量程：太小：电压表会烧坏太大：读数不精确4、可直接并接在电源的正、负极，所测的电压就是电源电压。[8.练习读数]6.5伏[练习读数]2.5伏[练习读数]3.5伏[练习读数]1.3伏[练习读数]1.5伏 1.知识与技能
1）学会正确将电压表接入串、并联电路，并能画出相应的电路图。
2）学会正确使用电压表测量串联电路和并联电路的电压。
3）会分析实验数据，归纳总结出串联电路和并联电路各自电压的规律。教学目标： 2.过程与方法
在探究串、并联电路的电压规律的过程中，体验科学的研究方法和科学的探究步骤。
3.情感态度与价值观

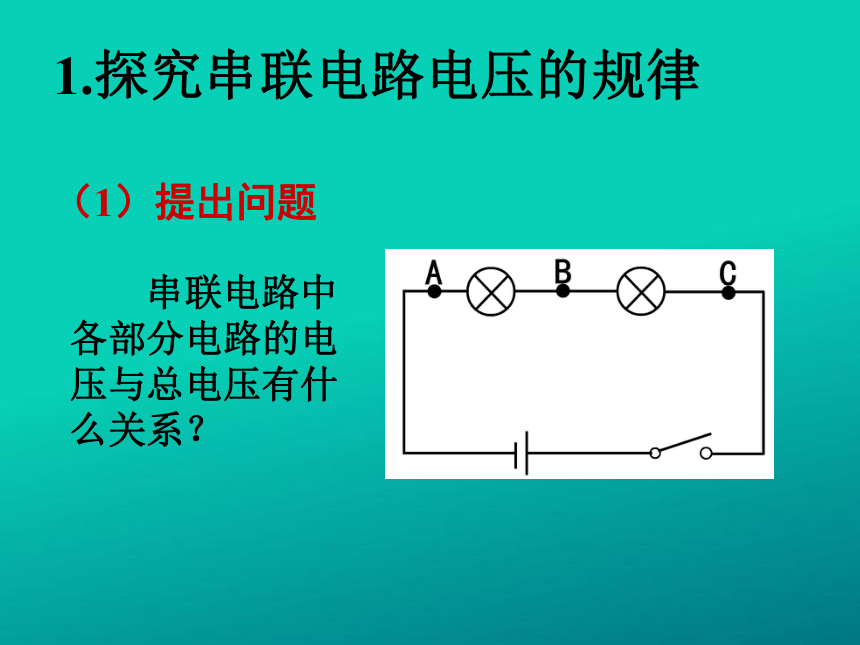

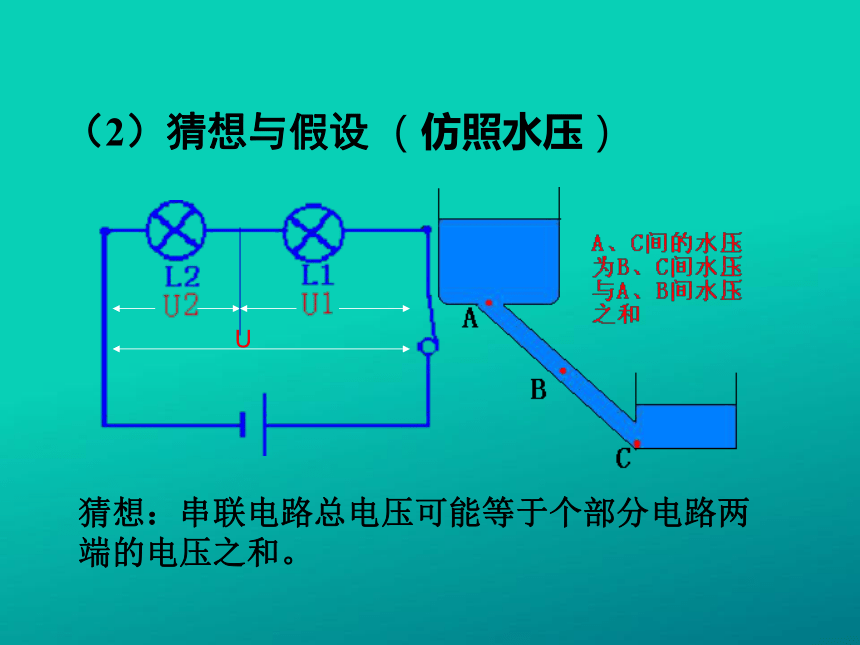

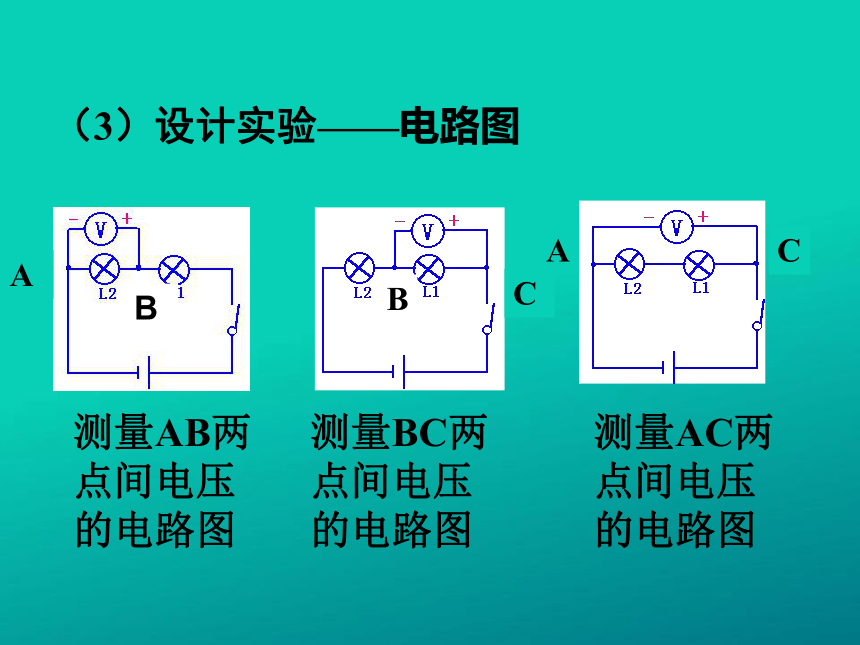

明确探究目的，专心实验，由分析实验数据得出结论，在实验中培养实事求是、尊重自然规律的科学态度，体会交流合作的重要性，获得共享成果的喜悦。1.探究串联电路电压的规律 （1）提出问题 串联电路中各部分电路的电压与总电压有什么关系？（2）猜想与假设 （仿照水压）猜想：串联电路总电压可能等于个部分电路两端的电压之和。（3）设计实验——电路图测量BC两点间电压的电路图测量AB两点间电压的电路图测量AC两点间电压的电路图B1.按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1（4）进行实验进行实验2、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2L1L2U2BC进行实验1、按电路图连接实物图，使电压表测量小灯泡L1和L2两端的总电压UL1L2UAC（4）进行实验两个灯泡串联的实验记录实验表明串联电路两端的总电压等于各部分电路两端电压的和.串联电路 U=U1+U20.60.71.30.70.81.52.探究并联电路电压的规律（1）提出问题 并联电路两端的总电压跟各个支路两端的电压有什么关系？（2）猜想或假设（仿照水压）猜想：并联电路各支路两端的电压可能相等（3）设计实验——电路图测量L1两端的电压测量L2两端的电压总电压探究并联电路电压规律[进行实验]1、按电路图连接实物图，使电压表测量小灯泡L1两端的电压U1L1L2U1探究并联电路电压规律[进行实验]2、按电路图连接实物图，使电压表测量小灯泡L2两端的电压U2。L1L2U2探究并联电路电压规律[进行实验]3、按电路图连接实物图，使电压表测量干路两端的电压UEL1EL2U两个灯泡并联的实验记录实验表明:并联电路的各支路两端的电压相等.并联电路 U1=U2=U 实 验 结 束 请 同 学 们 整 理 好 器 材 串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；
并联电路中，各支路两端的电压等于总电压 U1=U2=U。小结：例题14v2v例2B
例3C例4如图所示的电路中，S闭合时，下列说法中正确的是（ ）
A.L1和L2并联，电压表测灯L1两端的电压
B.L1和L2并联，电压表测灯L2两端的电压
C.L1和L2串联，电压表测灯L1两端的电压
D.L1和L2串联，电压表测灯L2两端的电压D 1. 现有4节干电池，下列说法正确的是（ ）
A. 每一节干电池的电压都与电池组总电压相同
B. 四节干电池都串联时，总电压跟任何一节电池电压一样大
C. 四节干电池并联时，总电压等于四节电池的和
D. 这四节干电池可组成6V的电源巩固练习D 2. 如图所示，电源电压为3v，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A. 1V、2V
B. 1V、1V
C. 2V、1V
D. 无法确定C答：电路中的电流为0.5A， R1、R2两端的电压分别为2.5V、7.5V。 3.已知两个定值电阻R1、R2的阻值分别为5Ω、15Ω，现将它们串联接入电路，用10V的电源供电，求：电路中的电流及R1、R2两端的电压各是多少？U1=？U2=？解：U1 = I1 R1= 0.5A×5Ω=2.5VU2 = I2 R2= 0.5A×15Ω=7.5V
