三视图的还原及其应用

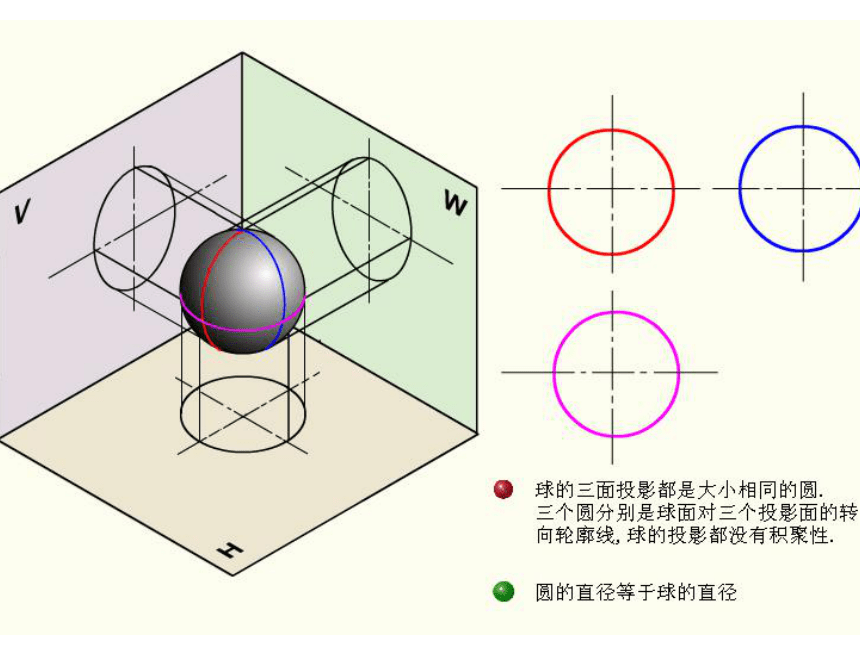

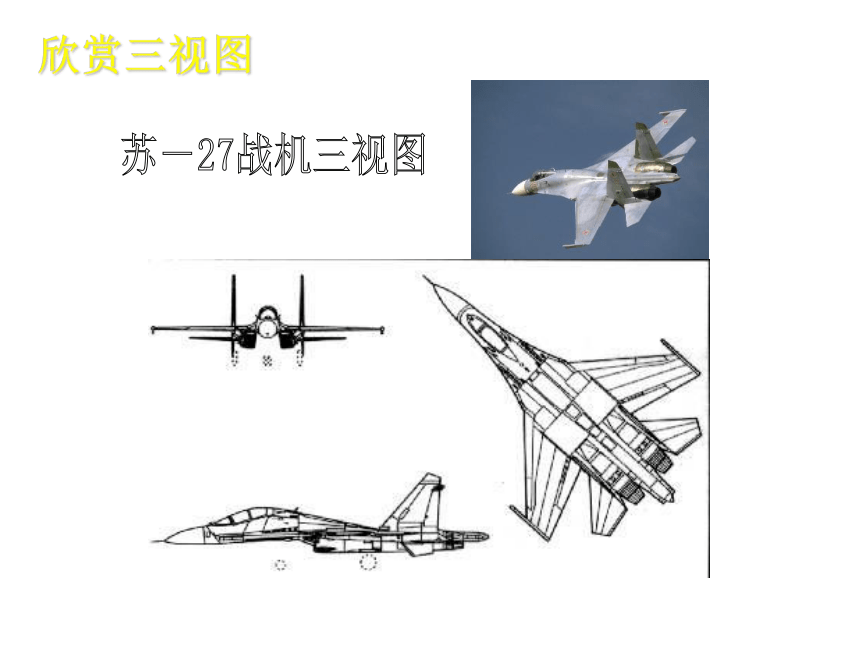

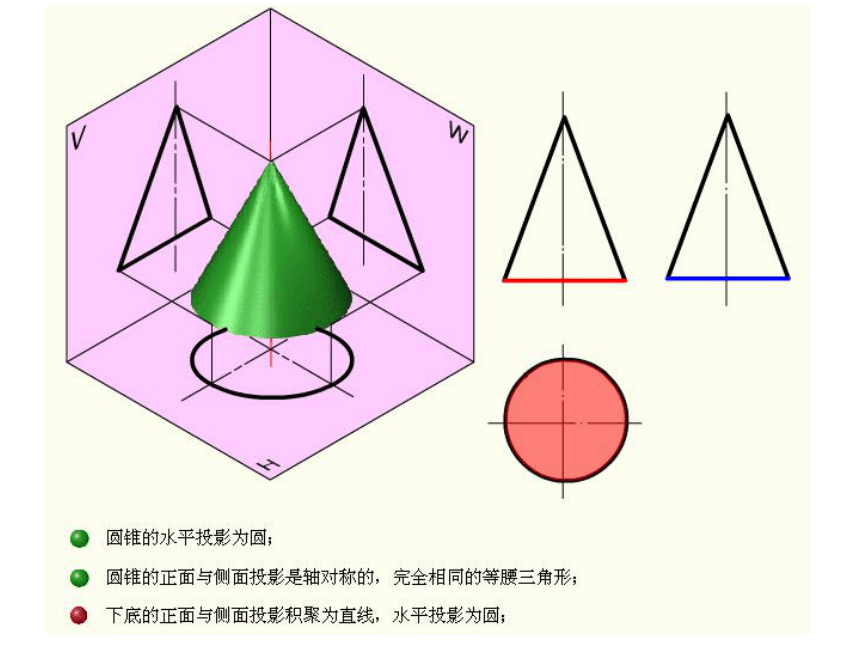

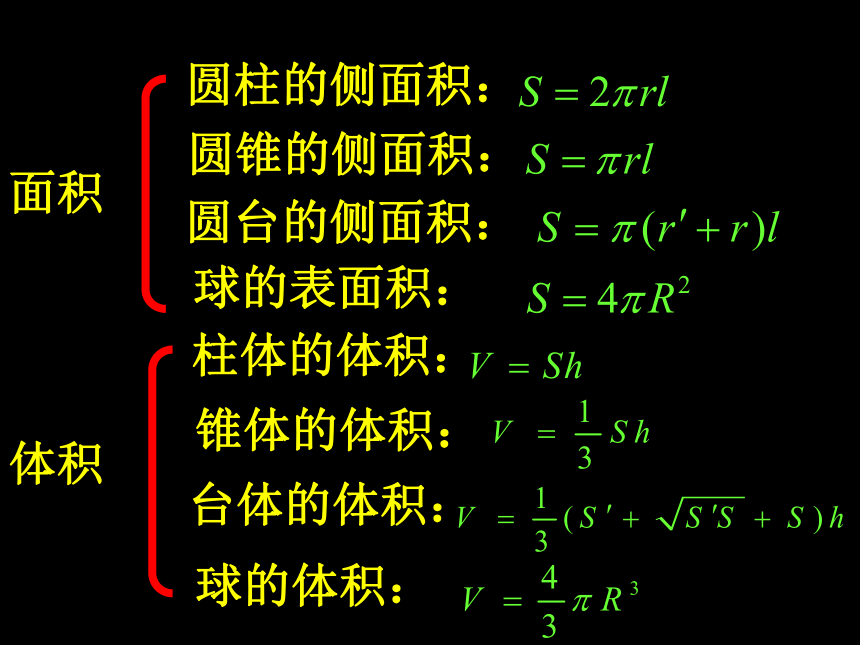

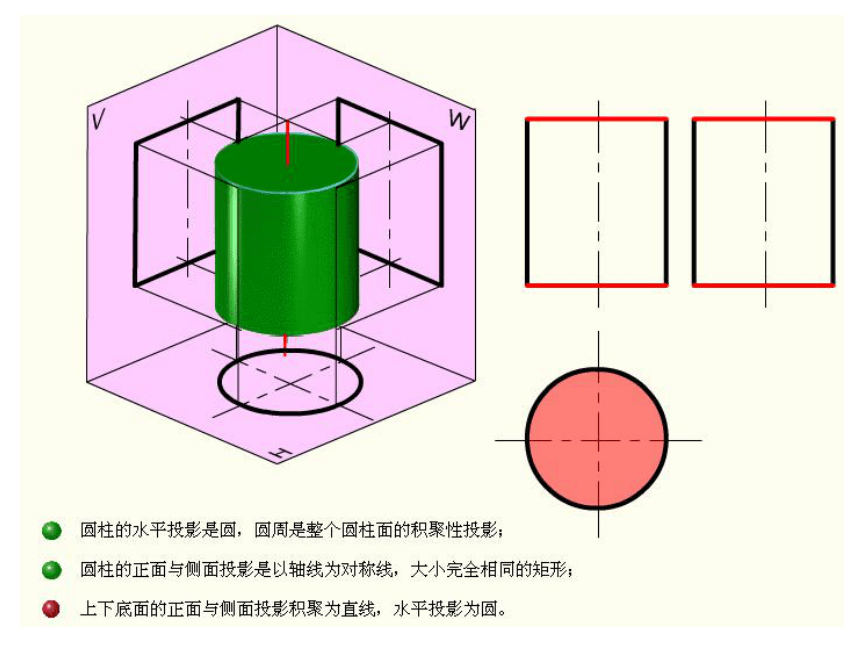

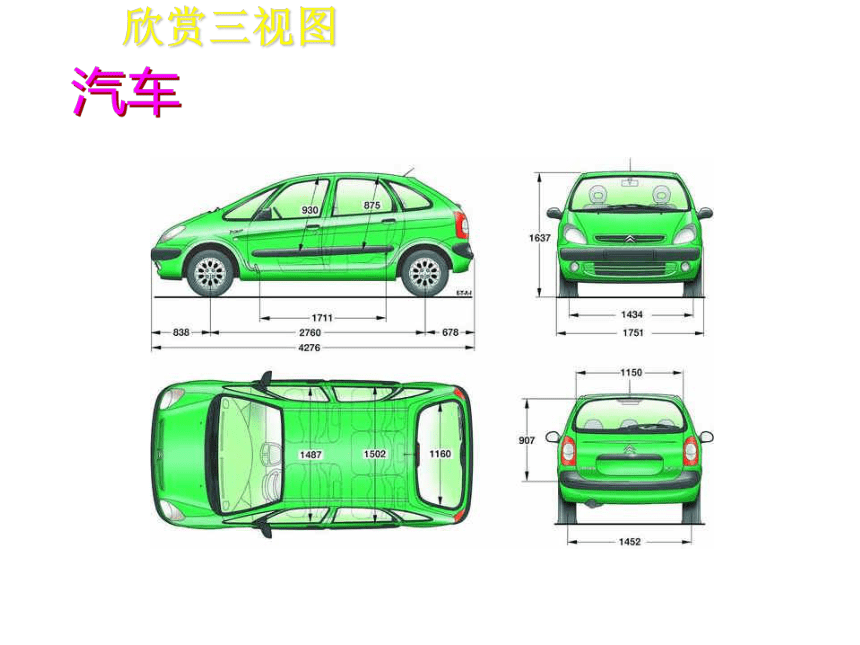

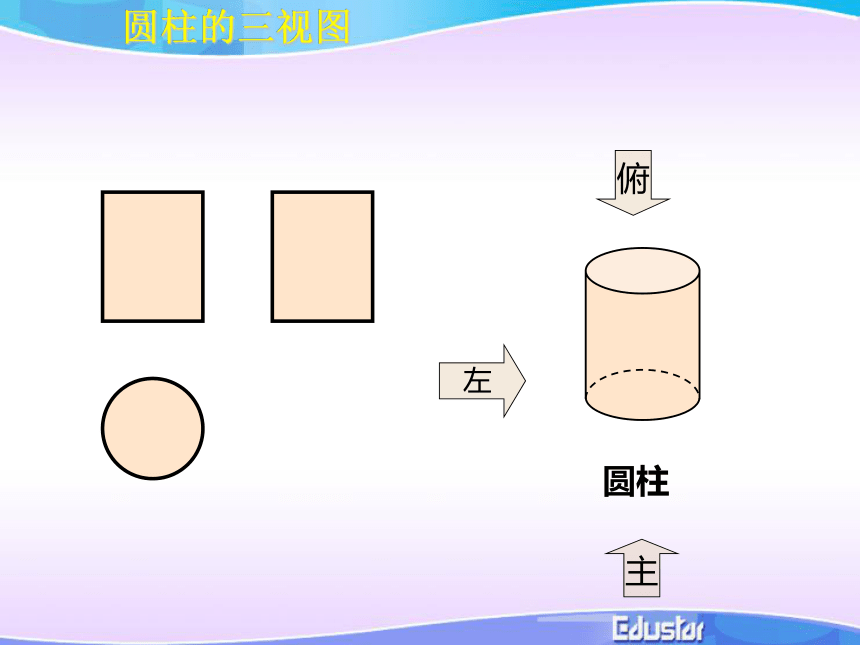

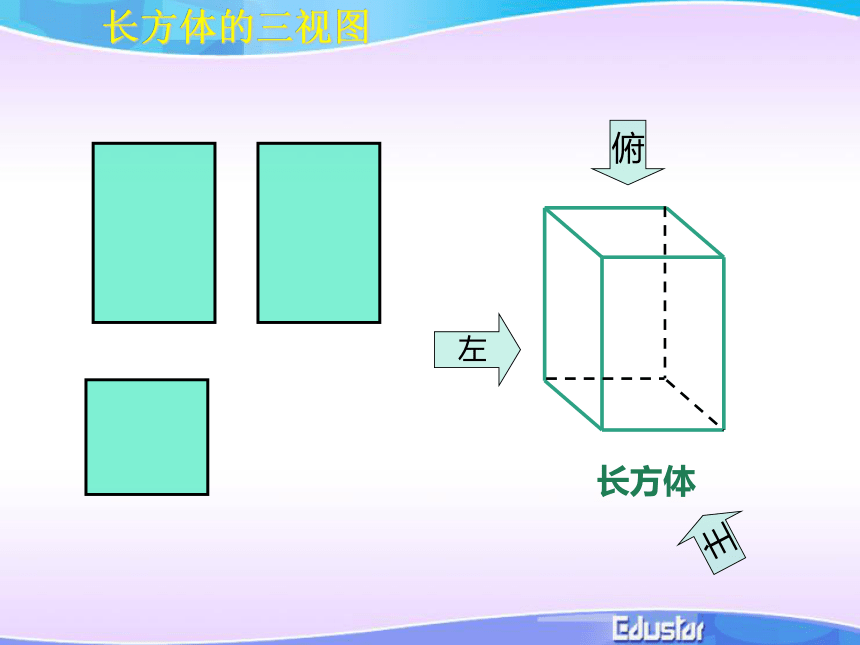

课件29张PPT。三视图的应用三、空间几何体的表面积和体积圆柱的侧面积：圆锥的侧面积：圆台的侧面积：球的表面积：柱体的体积：锥体的体积：台体的体积：球的体积：苏－27战机三视图欣赏三视图汽车欣赏三视图长方体主长方体的三视图主左俯圆柱的三视图正三棱锥主左俯棱锥的三视图圆锥主左俯圆锥的三视图棱锥的三视图正四棱锥棱台的三视图正四棱台圆台的三视图球的三视图视图角度欣赏三视图如果要做一个水管的三叉接头，工人事先看到的不是图1，而是图2，然后根据这三个图形制造出水管接头. 图2图1练习: 根据三视图想像物体的形状。圆柱圆台手电筒从左向右看圆柱正六棱柱螺丝杆从左向右看圆柱圆台圆柱热水瓶马蹄形磁铁 例1：如图为一个几何体的三视图，其中府视图为正三角形，A1B1=2，AA1=4，则该几何体的表面积为 ( )

AA1B1B一空间几何体的三视图如图所示,则该几何体的体积为( ). 2 正视图 2 练习：若某几何体的三视图（单位：mm）如图所示，则此几何体的体积是 ． 自我检测：如图，一个空间几何体的正视图、侧视图是周长为4，一个内角为60度的菱形，俯视图是圆及其圆心，那么这个几何体的表面积为________． 课堂小结欣赏三视图回忆学过的几何体的三视图三视图的有关概念由三视图想象几何体 拆分成简单几何体利用简单几何体的表 面积和体积公式求解1、熟练掌握简单几何体的三视图
2、能够由空间几何图形的三视图看出几何原型并能求其表面积和体积课堂小结作业：《优化设计》P15，随堂训练第3题，
基础巩固第5、6、10题
