第二单元 形状与结构 单元全练全测

第二单元 形状与结构
单元全练全测
一、填空题。
1．要想增加纸梁的抗弯曲能力，增加 比增加 （填“厚度”或“宽度”）更有效。2·1·c·n·j·y
2．在安放横梁时应该将其 （填“横着”或“立着”）安放，因为这样做会 （填“增大”或“减小”）横梁的抗弯曲能力。【来源：21·世纪·教育·网】
3．把薄板型材料弯折成“I”“T”“I”字等形状，实际上都是减少了材料的 ，而增加了材料的 ，从而大大增强了材料的 能力。www-2-1-cnjy-com
4．圆顶形和 一样有承载压力大的特点，而且不产生 推的力。
5．人的头骨近似于 形，可以很好地保护大脑， 形的肋骨保卫着胸腔中的内脏；人的足骨构成一个 形——足弓，它可以更好地承载人体的重量。
6．钢索桥的桥塔修得很 （填“高”或“低”）是为了 钢缆的拉力。
二、判断题。
1.4厘米宽的纸抵抗弯曲的能力一定比2厘米宽的纸要强。 ( )
2．改变薄板形材料的形状，可以增大它的抗弯曲能力。 ( )
3．拱形承载重量时，拱足会受到一个向外的推力，抵住这个力，拱就能承载很大的重量。( )
4．三角形框架和四边形框架的抗弯曲能力一样强。 ( )
5．在长方形框架上增加一根斜杆可以增强其抗弯曲能力。 ( )
6．所有拱桥的桥面都在拱的上方。 ( )
7．桥的形状和结构与它的功能是相适应的。 ( )
8．形状不同的同种材料，抗弯曲能力也会不同。 ( )
9．圆顶形和球形是拱形的组合，所以可以承受较大的压力。 ( )
10.框架铁塔的结构具有底面大、下面重、风阻大等特点。 ( )
三、选择题。
1．研究发现，把“一”字形的纸折成“口”字形后，纸的抗弯曲能力会( )。
A．减弱 B．增强 C．不变
2．不倒翁是一种儿童玩具，它( )的结构使其不容易倒。
A．上重下轻 B．上大下小 C．上轻下重
3．小明仔细观察大型框架结构中的“小格子”后，发现它们差不多都是( )的。
A．四边形 B．三角形 C．圆形

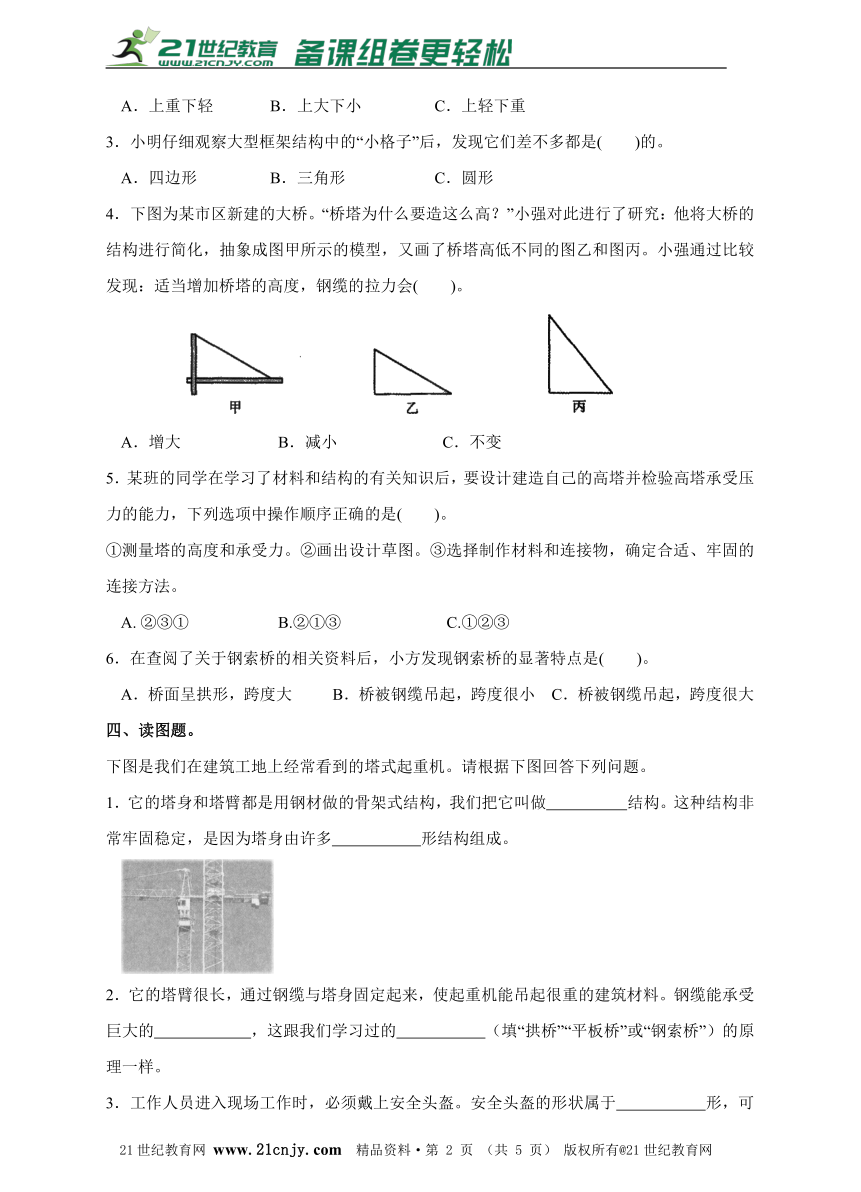

下图为某市区新建的大桥。“桥塔为什么要造这么高？”小强对此进行了研究：他将大桥的结构进行简化，抽象成图甲所示的模型，又画了桥塔高低不同的图乙和图丙。小强通过比较发现：适当增加桥塔的高度，钢缆的拉力会( )。21cnjy.com

A．增大 B．减小 C．不变
5．某班的同学在学习了材料和结构的有关知识后，要设计建造自己的高塔并检验高塔承受压力的能力，下列选项中操作顺序正确的是( )。2-1-c-n-j-y
①测量塔的高度和承受力。②画出设计草图。③选择制作材料和连接物，确定合适、牢固的连接方法。
A. ②③① B.②①③ C.①②③
6．在查阅了关于钢索桥的相关资料后，小方发现钢索桥的显著特点是( )。
A．桥面呈拱形，跨度大 B．桥被钢缆吊起，跨度很小 C．桥被钢缆吊起，跨度很大
四、读图题。
下图是我们在建筑工地上经常看到的塔式起重机。请根据下图回答下列问题。
1．它的塔身和塔臂都是用钢材做的骨架式结构，我们把它叫做 结构。这种结构非常牢固稳定，是因为塔身由许多 形结构组成。21·世纪*教育网

2．它的塔臂很长，通过钢缆与塔身固定起来，使起重机能吊起很重的建筑材料。钢缆能承受巨大的 ，这跟我们学习过的 （填“拱桥”“平板桥”或“钢索桥”）的原理一样。　　21*cnjy*com
3．工作人员进入现场工作时，必须戴上安全头盔。安全头盔的形状属于 形，可以看成 的组合。【来源：21cnj*y.co*m】
五、简答题。
1．通过本单元的学习，我们了解了拱形结构的特点，请你举例说明生活中哪些地方应用了拱形结构，使用了这样的结构有什么好处。【出处：21教育名师】
通过查阅资料，我们发现西藏拉萨铁路大桥是桥面在拱下方的拱桥，你能猜测一下为什么这座大桥会这样设计吗？说一说你的想法。21世纪教育网版权所有
六、实验题。
如何通过实验来证明“纸的厚度与抗弯曲能力的关系”？请按要求回答下面的问题。
1．请将检验纸的厚度与抗弯曲能力大小关系的研究计划补充完整。
研究的问题
我们的假设
检验的因素（改变的条件）
实验需要保持哪些条件不变
2．下面是“探究纸的厚度与抗弯曲能力关系”的实验记录表。
纸梁的厚度
（以粘在一起的张数计算）
1
2
4
预测
2（个）
4（个）
16(个)
第一次
3（个）
II(个)
29(个)
抗弯曲能力的大小
实测
第二次
3（个）
10(个)
28(个)
第三次
3（个）
12(个)
28(个)
请你根据以上数据作出合理的解释：
七、材料分析题。
伴着“砰”的一声巨响，高大的脚手架变形倒塌，造成1人被卡、1人被压……前天上午10点多，一个建筑工地的脚手架突发大面积倒塌，事发时，8名工人正在20米高的脚手架上对一幢6层建筑进行装修。消防、救护人员接到报警电话后，迅速赶赴现场，与现场群众一道救出被困人员，并将其紧急送往医院进行抢救。遗憾的是，此起事故最终造成1死1伤。
脚手架倒塌是易发的建筑施工事故，给生产建设带来很大的损失。常见的脚手架为
结构。
(2)像右图这样的建筑脚手架的搭建，有什么最大的不足？并说说理由。

如果你是一位搭建脚手架的建筑工人，为了使脚手架更加稳定，你会在搭建中怎么做？
参考答案
一、1．厚度 宽度2．立着 增大 3．宽度 厚度 抗弯曲 4．拱形 向外5．球 拱 拱
6．高 降低
二、1.× 2.√ 3.√ 4.× 5.√ 6.× 7.√ 8.√ 9.√ 10.×21教育网
三、1. B 2. C 3. B 4. B 5. A 6. C
四、1．框架 三角 2．拉力 钢索桥 3．圆顶 拱形
五、1．古代的城门和石拱桥应用了拱形结构。拱形结构具有承载压力大的特点，使用拱形结构可以增强建筑物的坚固程度以及避免生物体受到损伤。21·cn·jy·com
2．①这样设计可以降低桥面，使桥梁与道路连接较为容易。②当桥面在拱下方时，桥板就能拉住拱足，抵消拱向外的推力；同时桥面被水平方向的力拉紧，也增强了桥面的抗弯曲能力。www.21-cn-jy.com
七、(1)框架 (2)最大的不足是容易变形。因为图中的脚手架不是三角形框架结构，所以其稳定性较差。 (3)①我会选择比较坚固的材料来搭建脚手架。②我会在搭建脚手架的过程中添加斜杠，将四边形框架结构变成三角形框架结构，从而增加脚手架的稳定性。
